2013 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
PAU54512
Substituição dos fusíveis As caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do painel A.
(Consulte a página 6-9.)Se um fusível estiver queimado, substitua-o
do modo seguinte. 1. Rode a chave para “OFF” e desligue o
circuito eléctr ico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.
[PWA15131]

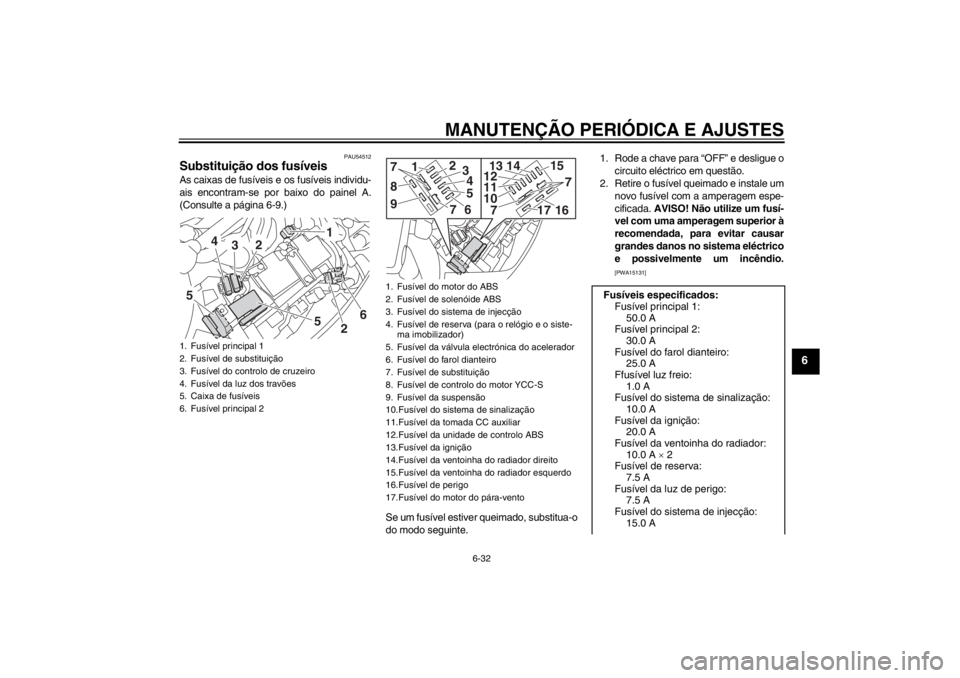

1. Fusível principal 1
2. Fusível de substituição
3. Fusível do controlo de cruzeiro
4. Fusível da luz dos travões
5. Caixa de fusíveis
6. Fusível principal 2
5
1
3
4
2
5 26
1. Fusível do motor do ABS
2. Fusível de solenóide ABS
3. Fusível do sistema de injecção
4. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
5. Fusível da válvula electrónica do acelerador
6. Fusível do farol dianteiro
7. Fusível de substituição
8. Fusível de controlo do motor YCC-S
9. Fusível da suspensão
10.Fusível do sistema de sinalização
11.Fusível da tomada CC auxiliar
12.Fusível da unidade de controlo ABS
13.Fusível da ignição
14.Fusível da ventoinha do radiador direito
15.Fusível da ventoinha do radiador esquerdo
16.Fusível de perigo
17.Fusível do motor do pára-vento
15
7
11
101213
14
7
17
16
8
1
9
2
3456
7
7
Fusíveis especificados: Fusível principal 1:
50.0 A
Fusível principal 2: 30.0 A
Fusível do farol dianteiro: 25.0 A
Ffusível luz freio:
1.0 A
Fusível do sistema de sinalização: 10.0 A
Fusível da ignição: 20.0 A
Fusível da ventoinha do radiador:
10.0 A  2
Fusível de reserva: 7.5 A
Fusível da luz de perigo: 7.5 A
Fusível do sistema de injecção:
15.0 A
U1MDP0P0.book Page 32 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
3. Rode a chave para “ON” e ligue o cir-cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU40361
Lâmpada do farol dianteiro Se o farol dianteiro não se acender, solicite
a um concessionário Yamaha que verifique
o respectivo circuito eléctrico ou que substi-
tua a lâmpada.PRECAUÇÃO
PCA16580
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do farol di-
anteiro.
PAU54240
Sinal de mudança de direcção di-
anteiro Este modelo está equipado com sinais de
mudança de direcção dianteiros tipo LED.
Se um sinal de mudança de direcção dian-
teiro não se acender, so licite a um conces-
sionário Yamaha que o verifique.
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível da suspensão: 15.0 A
Fusível de controlo do motor
YCC-S:
30.0 A
Fusível do sistema de controlo de
cruzeiro:
1.0 A
Fusível da tomada CC auxiliar:
3.0 A
Fusível do motor do pára-vento: 20.0 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
U1MDP0P0.book Page 33 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
PAU27004
Substituição de uma lâmpada do
sinal de mudança de direcção
traseiro ou de uma lâmpada da
luz do travão/farolim traseiro 1. Retire o assento do passageiro. (Con-sulte a página 3-35.)
2. Retire o receptáculo da lâmpada do si- nal de mudança de direcção (em con-
junto com a lâmpada) ou o
receptáculo da lâmpada da luz do tra-
vão/farolim traseiro (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio. 3. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re- ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
6. Instale o assento do passageiro.
PAU24313
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo da lâmpada da luz da chapa de matrícula (em conjun-
to com a lâmpada), puxando-o para
fora.

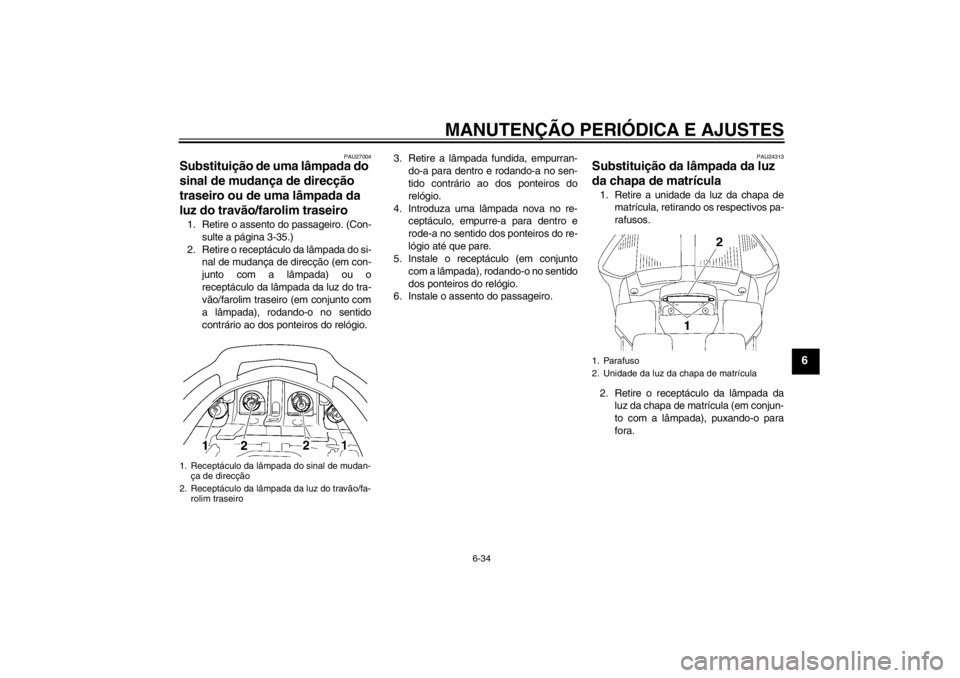

1. Receptáculo da lâmpada do sinal de mudan-ça de direcção
2. Receptáculo da lâmpada da luz do travão/fa- rolim traseiro
1. Parafuso
2. Unidade da luz da chapa de matrícula
U1MDP0P0.book Page 34 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
3. Puxe a lâmpada fundida para removê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de matrícula, instalando os respectivos
parafusos.
PAU54500
Mínimos Este modelo está equipado com mínimos
tipo LED.
Se um mínimo não se acender, solicite a
um concessionário Yamaha que o verifique.
PAU25871
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.

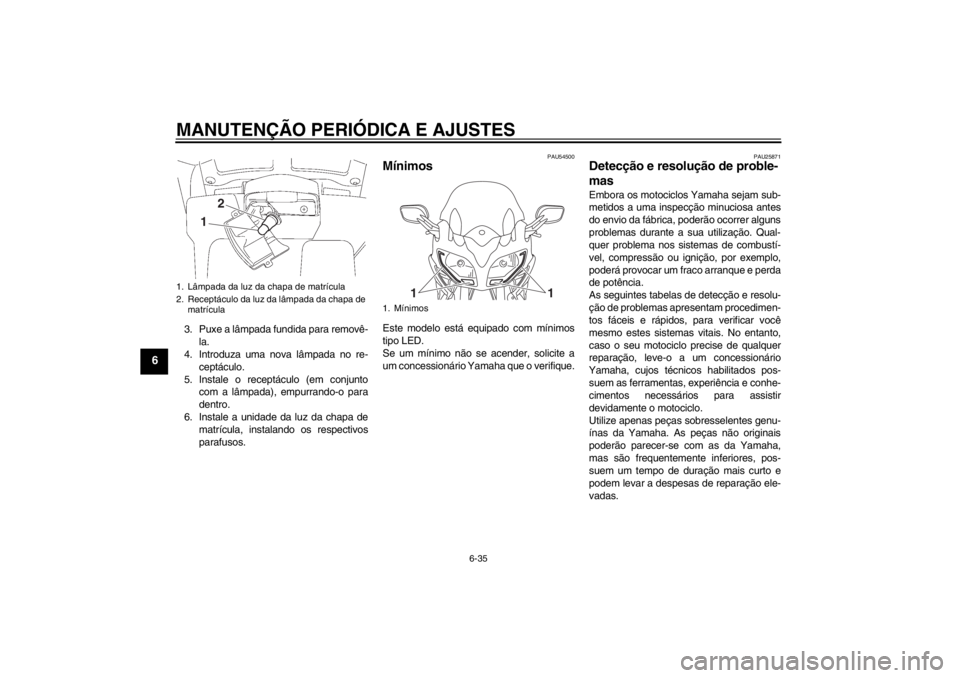

1. Lâmpada da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa de matrícula
1
2
1. Mínimos
1
1
U1MDP0P0.book Page 35 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
AV I S O
PWA15141
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
U1MDP0P0.book Page 36 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU42504

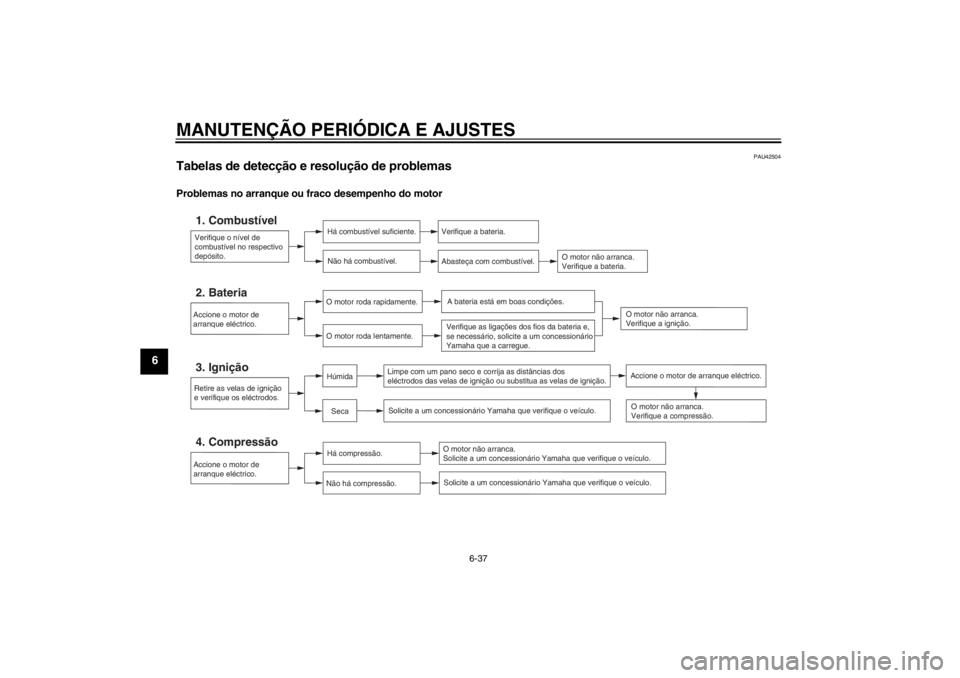

Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.
U1MDP0P0.book Page 37 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6

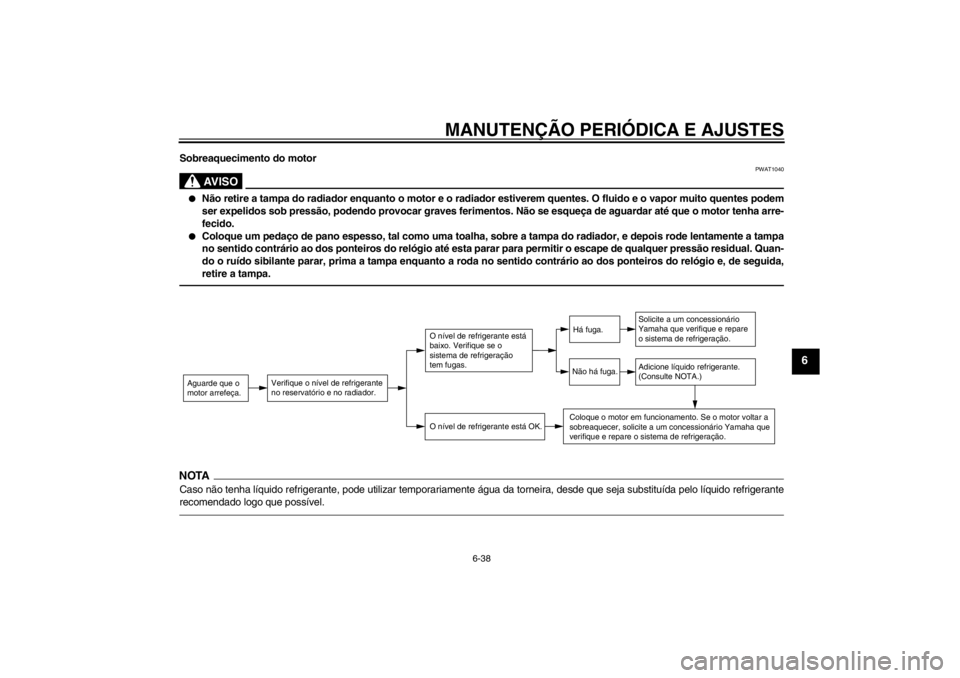

Sobreaquecimento do motor
AV I S O
PWAT1040
●
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.
●
Coloque um pedaço de pano esp esso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tamp a enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,
retire a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, des de que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U1MDP0P0.book Page 38 Monday, February 18, 2013 1:06 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU54670
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza 1. Cubra as saídas do silencioso com sa-
cos de plástico depois de o motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conect ores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra- nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos vedantes, anilhas e eixos da roda. En-
xagúe sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA10772
●
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.
●
Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resíduos de
U1MDP0P0.book Page 1 Monda y, February 18, 2013 1:06 PM
