MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
cadora de desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU40592
Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem YCC-S Antes de conduzir, verifique se os líquidos
dos travões e da embraiagem YCC-S se
encontram acima da marca de nível míni-
mo. Verifique os níveis dos líquidos dos tra-
vões e da embraiagem YCC-S com os
topos dos níveis dos reservatórios. Rea-
basteça os líquidos dos travões e embraia-
gem YCC-S, se necessário.
Travão dianteiro Travão traseiro
Embraiagem YCC-S
NOTA●
O reservatório do líquido do travão tra-
seiro encontra-se por trás do painel C.
(Consulte a página 6-9.)
1. Espessura do revestimento
1
1. Marca do nível mínimo
1
1. Marca do nível mínimo
1. Marca do nível mínimo
UPPER
LOWER
1
U1MDP0P0.book Page 24 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
●
O reservatório de líquido da embraia-
gem YCC-S encontra-se por detrás do
painel B. (Consulte a página 6-9.)AV I S O
PWA16020
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem ou funcionamento da embraiagem
YCC-S. Cumpra as seguintes precau-
ções:●
Se o líquido dos travões ou da em-
braiagem YCC-S for insuficiente,
poderá ocorrer entrada de ar no sis-
tema de travagem ou da embraia-
gem YCC-S, reduzindo o
desempenho da travagem ou da
embraiagem YCC-S.
●
Limpe as tampas de enchimento
antes de remover. Utilize apenas lí-
quido dos travões DOT 4 de um re-
cipiente selado.
●
Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.
●
Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reacção quí-
mica nociva.
●
Tenha cuidado para que não entre
água nem pó no reservatório de lí-
quido da embraiagem YCC-S quan-
do reabastecer. A água reduzirá
significativamente o ponto de ebuli-
ção do líquido e poderá causar blo-
queio de vapor, e a sujidade poderá
obstruir as válvulas da unidade hi-
dráulica do ABS.
PRECAUÇÃO
PCA17640
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-
ramado.Os diafragmas dos reservatórios de líquido
dos travões e da embraiagem YCC-S per-
derão a forma devido à pressão negativa se
o nível de líquido descer demasiado. Certi-
fique-se de que volta a colocar os diafrag-
mas com o formato original antes de os
reinstalar. À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Um nível baixo de
líquido da embraiagem YCC-S pode indicar
uma fuga no sistema da embraiagem
YCC-S, pelo que deve verificar se o siste-
ma da embraiagem YCC-S apresenta fu-
gas. Se o nível de líquido dos travões ou da
embraiagem YCC-S descer repentinamen-
te, solicite a um c
oncessionário Yamaha
que verifique qual a causa antes de condu-
zir.
Líquido especificado dos travões e
da embraiagem YCC-S:
Líquido dos travões DOT 4
U1MDP0P0.book Page 25 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
PAU40602
Substituição dos líquidos dos
travões e da embraiagem YCC-S Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem YCC-S nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica ou na NOTA a seguir à tabela de
lubrificação e manutenção periódica. Para
além disso, mande substituir os vedantes
de óleo dos cilindros mestre dos travões e
da embraiagem YCC-S e das pinças, assim
como os tubos dos travões e da embraia-
gem YCC-S, nos intervalos especificados a
seguir ou sempre que apresentem danos
ou fugas.●
Vedantes de óleo: Substitua de dois
em dois anos.
●
Tubos dos travões e da embraiagem
YCC-S: Substitua de quatro em quatro
anos.
PAU23095
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10711] PAU23114
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertura
de borracha. Verifique se a cobertura está
firmemente instalada. Mesmo que a cober-
tura se encontre correctamente instalada,
ela não protege completamente o cabo
contra a entrada de água. Por conseguinte,
quando lavar o veículo, tenha cuidado para
não deitar água directamente na cobertura
nem no cabo. Se houver sujidade no cabo
ou na cobertura, limpe com um pano húmi-
do.
Lubrificante recomendado:
Yamaha Chain and Cable Lube ou
óleo do motor
U1MDP0P0.book Page 26 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAU44273
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pedal do travão
Pedal de mudança de velocidades
PAU23154
Verificação e lubrificação da ala-
vanca do travão Antes de cada viagem, deverá verificar o
funcionamento da alavanca do travão e, se
necessário, deverá lubrificar o pivô da ala-
vanca.
Lubrificante recomendado: Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:Massa de lubrificação de silicone
U1MDP0P0.book Page 27 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
PAU23213
Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário , deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10741
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
PAU23251
Lubrificação da suspensão tra-
seira Os pontos de articulação da suspensão tra-
seira devem ser lubr ificados por um con-
cessionário Yamaha nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
Lubrificante recomendado: Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:Massa de lubrificação de sabão de
lítio
U1MDP0P0.book Page 28 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
PAUM1652
Lubrificação dos pivôs do braço
oscilante Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos espec ificados na tabela de
lubrificação e manutenção periódica.
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento 1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado, empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
Lubrificante recomendado:Massa de lubrificação de sabão de
lítio
U1MDP0P0.book Page 29 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
PAU45511

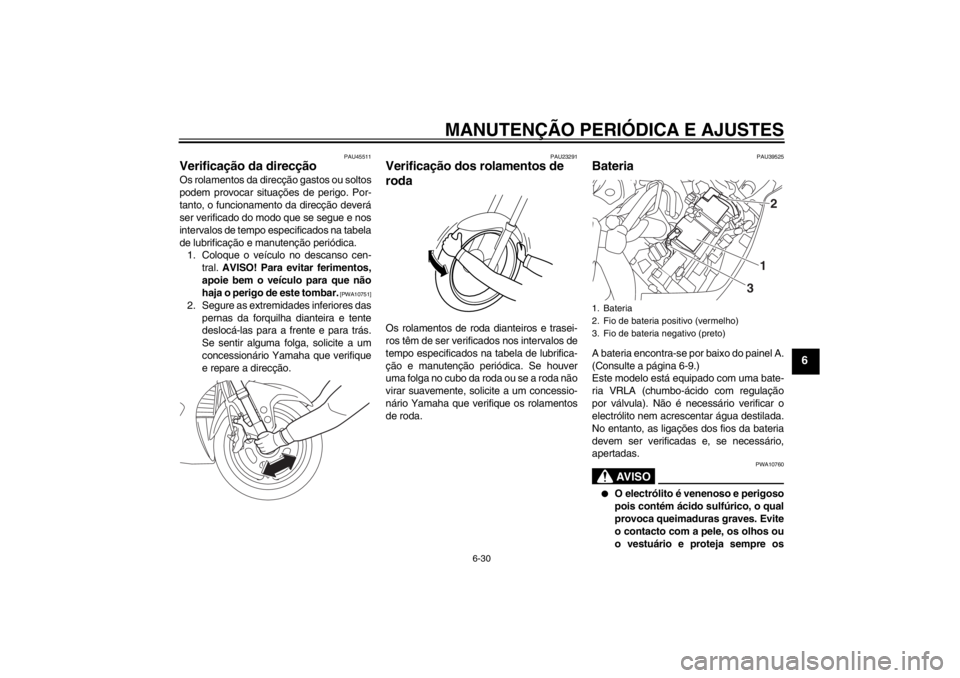

Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23291
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU39525
Bateria A bateria encontra-se por baixo do painel A.
(Consulte a página 6-9.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AV I S O
PWA10760
●
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
12
3
U1MDP0P0.book Page 30 Monday, February 18, 2013 1:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS. EXTERNOS: Lave com água abundante.
INTERNOS: Beba grandes quan- tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante 15 minutos e procure imediata-
mente cuidados médicos.
●
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afas tada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.
●
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO
PCA16521
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria.Acondicionamento da bateria 1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16840]
4. Após a instalação, certifique-se de que os fios para bate ria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar da nos permanentes na
mesma.
U1MDP0P0.book Page 31 Monday, February 18, 2013 1:06 PM
