SOMMAIR
E
3

Sommaire
5. ACCESSOIRES 103-1077. AIDE RAPIDE 116-131
8. CARACTÉRISTIQUES
TECHNIQUES
132-1386. VÉRIFICATIONS 108-11510. LOCALISATION
139-146
Atteler une remorque 103
Barres de toit 105
Écran grand froid 106
Autres accessoires 107
Carburant 109
Réservoir 109
Circuit neutralisé 110
Pompe réamorçage
diesel 110
Ouverture du capot 111
Sous capot Diesel 112
Niveaux 113
Contrôles 115Batterie 116
Changer
une roue 117
une lampe 121
un fusible 124
un balai d’essuie-vitre 130
Se faire remorquer 131
Types
Variantes Versions 132
Diesel 133
Motorisation 133
Masses et charges
remorquables 134
Dimensions 136Extérieur 139
Intérieur 140

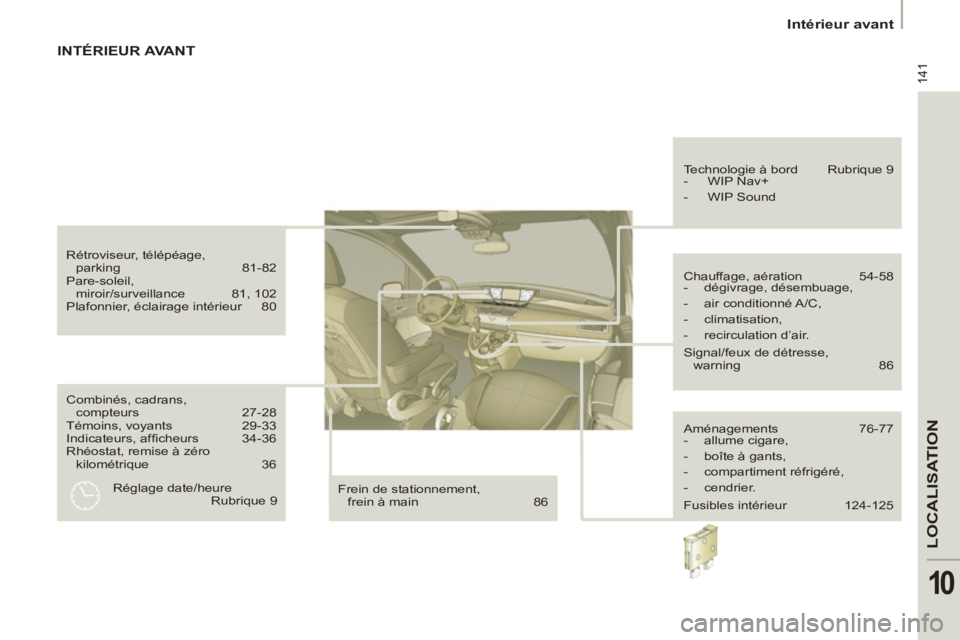

Intérieur avant 141
Poste de conduite 142
Caractéristiques -
Entretien 143
Éco-conduite 144
9. TECHNOLOGIE
à BORD
WIP Nav+ 9.1
WIP Sound 9.61

WIP : World In Peugeot
est l’appellation
transversale des nouveaux
équipements de la gamme
radionavigation.
La rubrique «Localisation»
vous permet de retrouver
les commandes, les
fonctions et leurs numéros
de pages associés aux
silhouettes schématisées
du véhicule (index visuel). La rubrique «Technologie
à bord» vous présente les
nouveaux équipements de
radionavigation.

107


Autres accessoires

ACCESSOIRE
S
5





AUTRES ACCESSOIRES

Ces accessoires et pièces, après avoir
été testés et approuvés en fi abilité et
en sécurité, sont tous adaptés à votre
véhicule. Un large choix d’accessoires
référencés et pièces d’origine est
proposé par la Marque PEUGEOT . Pour éviter toute gêne sous les
pédales :


- veillez au bon positionnement du
tapis et de ses fi xations,

- ne superposez jamais plusieurs
tapis.


Équipements nomades
compatibles
Pour l’autoradio kit mains-libres, un
montage de prise auxiliaire RCA vous
est proposé spécifi quement par le
réseau.
Le câble audio de raccord à la prise
auxiliaire (RCA jaune-rouge située
dans la boîte à gant) est également
proposé par le réseau.
Après câblage et sélection du mode
AUX, via la touche source, votre
équipement nomade est prêt à
fonctionner.
Réglez le volume de l’équipement
nomade à la moitié afi n de ne pas
saturer le son de l’autoradio. Utilisez
ensuite le bouton de volume de
l’autoradio.
Autoradios, radiotéléphone,
kit mains-libres, haut-
parleurs, changeur CD,
navigation, lecteur DVD, ...

Jantes aluminium,
enjoliveurs, kit d’habillage
intérieur aluminium,
bavettes, ...
Habillages de siège
compatibles avec les airbags
latéraux, tapis, bac de coffre,
toit ouvrant, fi let de retenue,
défl ecteurs de portes,
module isotherme fi xé sur les
glissières, accoudoir clipable,
barres porte-charges de toit, coffre de
toit, chaîne neige, porte-skis, porte-
vélo sur hayon, porte-vélo intérieur,
rehausses et sièges pour enfants,
sièges Isofi x, stores latéraux et store
arrière, ...
Attelage de remorque qui nécessite
impérativement un montage par le
réseau PEUGEOT .
La pose d’un équipement ou
d’un accessoire électrique non
référencé par Automobiles
PEUGEOT , peut entraîner une panne
du système électronique de votre
véhicule.
Nous vous remercions de bien
vouloir noter cette particularité et,
vous conseillons de prendre contact
avec un représentant de la Marque
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Selon les pays de commercialisation,
les gilets haute sécurité, les triangles
de présignalisation, les ampoules de
rechange sont obligatoires à bord du
véhicule.
Liquide lave-vitre, produits
de nettoyage et d’entretien
intérieur et extérieur,
ampoules de rechange, ...
En cas d’utilisation d’un porte-
vélo sur le hayon, neutralisez
l’essuie-vitre arrière en
passant par le menu de
confi guration de l’écran.
Avant toute installation d’un émetteur
de radiocommunication avec antenne,
prenez contact avec un représentant
du réseau PEUGEOT qui vous
communiquera les caractéristiques
des émetteurs qui peuvent être
montés, conformément à la Directive
Compatibilité Electromagnétique
Automobile (2004/104/CE).

Une autre gamme est également
disponible structurée autour du confort,
des loisirs et de l’entretien :

Alarme anti-intrusion,
gravage des vitres,
trousse à pharmacie, gilet
haute sécurité, aide au
stationnement arrière, triangle
de présignalisation, ...

9.2
01 PREMIERS PAS


Accès au Menu«
Navigation - guidage »et affi chage des derniËresdestinations.
A
ppui court moteur non
tournant : marche / arrÍt.

Appui court moteur
tournant : extinction /
reprise de la source audio.

Appui court : sÈlection station de radio mÈmorisÈe.

Appui long : mÈmorisation de la station en Ècoute.
Touche MODE
: Sélection du
type d’affi chage permanent.
Appui lon
g : affi chage díunÈcran noir (DARK).
A
ccËs au Menu ´MUSIC», et affi chage des plagesou des rÈpertoires CD/MP3/lecteur Apple Æ .
Appui lon
g : affi chage du panneau de réglage des paramètres audio pour les sources « MEDIA
» (CD/USB/iPod/Streaming/AUX).
Appui lon
g : accès aux « Réglages audio
» : ambiances musicales, grave, aigu, loudness,
répartition, balance gauche/droite, balance avant/arrière, correction automatique du volume.


A
ccès au Menu « RADIO» et affi chage
de la liste des stations captÈes.
Appui lon
g : affi chage du panneau de
réglage des paramètres audio pour lasource tuner.Molette de sélection et validation
OK :
Sélection d’un élément à l’écran ou dans
une liste ou un menu, puis validation par
un appui court.
Hors menu et liste, un appui court
faitapparaître un menu contextuel, selon
l’affi chage à l’écran.
Rotation en affi cha
ge carte : zoom/dézoom de l’échelle de la carte.
R
églage du volume (chaque source est
indépendante, y compris
message TA et consigne de
navigation).

9.3
01
Sélection :
- automatique de la radio de fréquence inférieure/supérieure.
- de la pla
ge CD, piste MP3 ou média précédent/suivant.
- de la partie
gauche/droite de l’écran lorsqu’un menu est affi chÈ.
DÈplacement
gauche/droite, en mode ´Déplacer la carte».
Abandon de l’opérationen cours, remontel’arborescence.

Appui long : retour àl’affi chage permanent.
Appui lon
g : rÈinitialisation
du systËme.
AccËs au Menu ´ Téléphone
» et
affi chage de la liste
des derniers appels
ou accepte l’appel entrant.
A
ccès au Menu«
Confi guration ».
Appui lon
g : accès à la couverture GPS et au
mode démonstration de navigation.

A
ccès au Menu«Informations trafi cTMC
» et affi chagedes alertes trafi c en cours.
SÈlection :
- de la li
gne prÈcÈdente/suivante díune liste ou díun menu.
- du rÈpertoire mÈdia prÈcÈdent
/suivant.
-
pas ‡ pas de la frÈquence radio prÈcÈdente/suivante.
- du rÈpertoire MP3 prÈcÈdent / suivant.
DÈplacement haut/bas, en mode ´
Déplacer la carte».
PREMIERS PAS

9.49
11ORDINATEUR DE BORD

ORDINATEUR DE BORD

Appuyer plusieurs fois sur la toucheMODE jusqu’à l’affi chage de
l’ordinateur de bord. Autonomie
:affi che le nombre de kilomètres pouvant être
parcourus avec le reste de carburant détecté dans le réservoir,
en fonction de la consommation moyenne des derniers kilomètres parcourus.

Cette valeur affi chÈe peut fortement varier ‡ la suite díun changement díallure du vÈhicule ou du relief du parcours.
DËs
que líautonomie est infÈrieure ‡ 30 km, des tirets síaffi chent.
Après un complément de carburant d’au moins 10 litres,
l’autonomie est recalculée et s’affi che dès qu’elle dépasse 100 km.
Si des tirets s’affi chent durablement en roulant à la place des
chiffres, consultez le réseau PEUGEOT.

Chaque pression sur le bouton, situé à l’extrémité de la commande
d’essuie-vitre, permet d’affi cher successivement les diffÈrentes
donnÈes de líordinateur de bord, en fonction de líÈcran.



QUELQUES DÉFINITIONS
- L’onglet «véhicule» :
L
’autonomie, la consommation
instantanée et la distancerestant à parcourir.
- L’onglet «1»
(parcours 1) avec :
La vitesse mo
yenne, la consommation moyenne et la
distance parcourue calculées sur
le parcours «1».
- L’on
glet «2» (parcours 2) avec
les mêmes caractéristiques pour
un secon
d parcours.Consommation instantanée
: calculée et affi chée qu’à partir de30 km/h.
Consommation mo
yenne :c’est la quantité moyenne de carburant consommée depuis la dernière remise à zéro de
l’ordinateur.
Distance parcourue : calculée à partir de la dernière remise àzéro de l’ordinateur de bord.
Distance restant à parcourir :
calculée en référence à ladestination fi nale, saisie par líutilisateur. Si un guidage est activÈ, lesystËme de navigation la calcule en instantanÈ.
Vitesse moyenne :c’est la vitesse moyenne calculée depuis la
dernière remise à zéro de l’ordinateur (contact mis).

9.54
Le tableau ci-après regroupe les réponses aux questions les plus fréquemment posées concernant votre autoradio.
QUESTIONS FRÉQUENTES
QUESTIONRÉPONSESOLUTION
Le calcul de l’itinéraire n’aboutit pas. Les critères de guidage sont peut être en contradiction avec la localisation actuelle (exclusion des routes à péage sur une autoroute à
péage). Vérifi er les critères de
guidage dans le Menu
«Navigation» «Options» «Défi nir les critères de calcul».
Les P
OI n’apparaissentpas.Les POI n’ont pas été sélectionnés. Sélectionner les POI dans la liste des POI.
Les P
OI n’ont pas été téléchargés. Télécharger les POI sur le site :
«http://peu
geot.navigation.com».
L’
alerte sonore des«Zones à risques» ne fonctionne pas.L’alerte sonore n’est pas active.
Activer l’alerte sonore dans le menu «Navigation -
guidage» \ «Options» \ «Paramètrer les zones àrisques».
Le s
ystème ne proposepas de dévier un événement sur le parcours.Les critères de
guidage ne prennent pas en compte les informations
TMC. Sélectionner la fonction «Infos trafi c» dans la liste
des critères de guidage.
Je reçois une alerte pour
une «Zone
à risques» qui n’est pas sur mon parcours.Hors
guidage, le système annonce toutes les «Zones à risques»
positionnées dans un cône situé devant le véhicule. Il peut alerter pour
des «Zones à risques» situées sur les routes proches ou parallèles. Zoomer la carte a
fi n de visualiser la position exacte de la ´Zone ‡ risquesª. SÈlectionner ´Sur líitinÈraire de guidageª pour ne plus Ítre alertÈ hors guidage ou diminuer le dÈlai díannonce.

9.75
08
13
ORDINATEUR DE BORD


Chaque pression sur le bouton, situé à l’extrémité
de la commande d’essuie-vitre, permet d’affi cher
successivement les différentes données del’ordinateur de bord, en fonction de l’écran.


- l
’onglet «véhicule» avec :
●
l
’autonomie, la consommation instantanée et la distance restant à
parcourir,

- l’on
glet «1» (parcours 1) avec :
●

la vitesse moyenne, la consommation moyenne et la distance
parcourue calculées sur le parcours «1»,

- l’on
glet «2» (parcours 2) avec les mêmes caractéristiques pour un
second parcours.

QUELQUES DÉFINITIONS
Autonomie :affi che le nombre de kilomètres pouvant être parcourus
avec le reste de carburant détecté dans le réservoir, en fonction de la
consommation moyenne des derniers kilomètres parcourus.

Cette valeur affi chÈe peut fortement varier ‡ la suite díun changement
díallure du vÈhicule ou du relief du parcours.
DËs que líautonomie est in
fÈrieure ‡ 30 km, des tirets síaffi chent. AprËsun complÈment de carburant díau moins 10 litres, líautonomie est recalculÈe et síaffi che dès qu’elle dépasse 100 km.
Si des tirets s’affi chent durablement en roulant à la
place des chiffres, consultez le réseau PEUGEOT.
Consommation instantanée
:calculée et affi chÈe quí‡ partir de 30 km/h.
Consommation moyenne
:c’est la quantité moyenne de carburant consommée depuis la dernière remise à zéro de l’ordinateur.
Distance parcourue : calculée à partir de la dernière remise à zéro de l’ordinateur de bord.
Distance restant à parcourir :calculée en référence à la destination fi nale, saisie par líutilisateur. Si un guidage est activÈ, le systËme de navigation la calcule en instantanÈ.
Vitesse moyenne :c’est la vitesse moyenne calculée depuis la dernière remise à zéro de l’ordinateur (contact mis). Remise à zéro
Lorsque le parcours désiré est affi ché, appuyez plus de deux secondes sur la commande.
DIAGNOSTIC VÉHICULE

141
LOCALISATION
10


Intérieur avant


Combinés, cadrans,
compteurs 27-28
Témoins, voyants 29-33
Indicateurs, affi cheurs 34-36
Rhéostat, remise à zéro
kilométrique 36
Frein de stationnement,
frein à main 86 Chauffage, aération 54-58


- dégivrage, désembuage,

- air conditionné A/C,

- climatisation,

- recirculation d’air.
Signal/feux de détresse,
warning 86 Technologie à bord Rubrique 9


- WIP Nav+

- WIP Sound
Aménagements 76-77


- allume cigare,

- boîte à gants,

- compartiment réfrigéré,

- cendrier.
Fusibles intérieur 124-125

Rétroviseur, télépéage,
parking 81-82
Pare-soleil,
miroir/surveillance 81, 102
Plafonnier, éclairage intérieur 80
Réglage date/heure
Rubrique 9
INTÉRIEUR AVANT
