3Logement pour la bouteille de produit
d'étanchéité4Compresseur5Connecteur et câble de la douille de l'al‐
lume-cigare / prise dans l'habitacle   107.6Flexible de raccordement pour relier le
compresseur à la bouteille de produit
d'étanchéité ou à la roue7Bouton marche/arrêt8Manomètre d'affichage de la pression de
gonflage du pneu9Bouton de diminution de la pression de
gonflage du pneu
Le connecteur, le câble et le flexible de raccor‐
dement sont logés dans le boîtier du compres‐
seur.
Mise en œuvre du système Mobility
Pour remédier à une crevaison avec le système
Mobility, procéder comme suit :
▷Injection du produit d'étanchéité▷Répartition du produit d'étanchéité▷Correction de la pression de gonflageInjection du produit d'étanchéité
Respecter l'ordre à suivre
Respecter l'ordre prescrit, sinon du pro‐
duit d'étanchéité pourrait fuir sous haute pres‐
sion. ◀1.Secouer le réservoir de produit d'étan‐
chéité.2.Retirer complètement le flexible de raccor‐
dement 6 du carter de compresseur et le
visser sur le raccord de la bouteille de pro‐
duit d'étanchéité. Veiller à ne pas couder le
flexible de raccordement.3.Insérer la bouteille de produit d'étanchéité
sur le boîtier du compresseur, de telle sorte
qu'elle se trouve verticale.4.Dévisser le capuchon pare-poussière de la
valve de la roue défectueuse et visser le fle‐
xible de remplissage 2 de la bouteille de
produit d'étanchéité sur la valve.5.S'assurer que le compresseur est coupé.6.Brancher le connecteur 5 dans la douille de
l'allume-cigare / prise dans l'habitacle, voir
page 107.7.Quand le moteur tourne :
Mettre en marche le compresseur et le lais‐
ser tourner 3 à 8 minutes environ pour
remplir le produit d'étanchéité et atteindre
une pression d'environ 1,8 bar/26 psi.
Lors du remplissage du produit d'étan‐
chéité, la pression de gonflage peut tempo‐
rairement monter jusqu'à environSeite 225Roues et pneusMobilité225
Online Edition for Part no. 01 40 2 925 048 - X/13

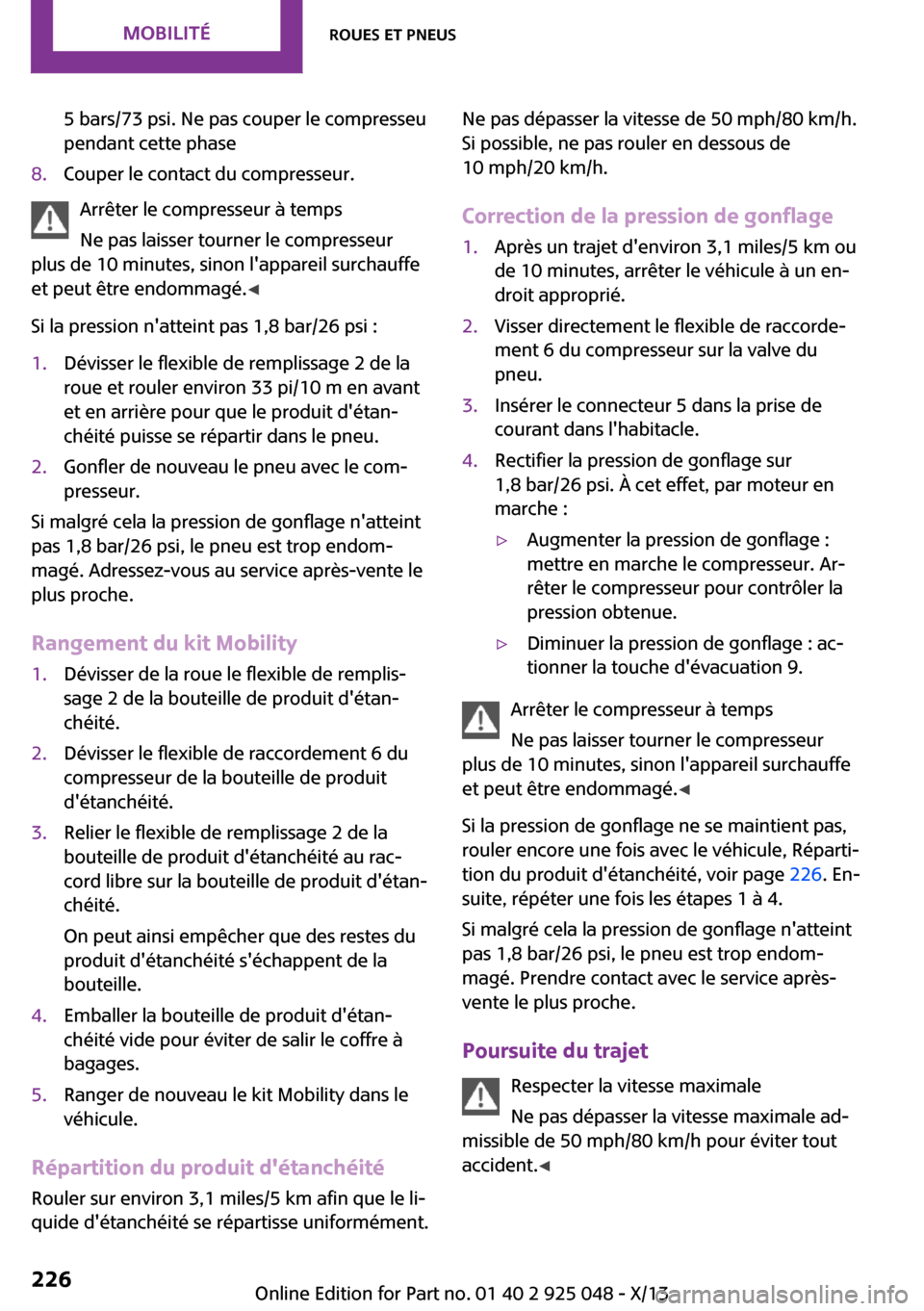

5 bars/73 psi. Ne pas couper le compresseu
pendant cette phase8.Couper le contact du compresseur.
Arrêter le compresseur à temps
Ne pas laisser tourner le compresseur
plus de 10 minutes, sinon l'appareil surchauffe
et peut être endommagé. ◀
Si la pression n'atteint pas 1,8 bar/26 psi :
1.Dévisser le flexible de remplissage 2 de la
roue et rouler environ 33 pi/10 m en avant
et en arrière pour que le produit d'étan‐
chéité puisse se répartir dans le pneu.2.Gonfler de nouveau le pneu avec le com‐
presseur.
Si malgré cela la pression de gonflage n'atteint
pas 1,8 bar/26 psi, le pneu est trop endom‐
magé. Adressez-vous au service après-vente le
plus proche.
Rangement du kit Mobility
1.Dévisser de la roue le flexible de remplis‐
sage 2 de la bouteille de produit d'étan‐
chéité.2.Dévisser le flexible de raccordement 6 du
compresseur de la bouteille de produit
d'étanchéité.3.Relier le flexible de remplissage 2 de la
bouteille de produit d'étanchéité au rac‐
cord libre sur la bouteille de produit d'étan‐
chéité.
On peut ainsi empêcher que des restes du
produit d'étanchéité s'échappent de la
bouteille.4.Emballer la bouteille de produit d'étan‐
chéité vide pour éviter de salir le coffre à
bagages.5.Ranger de nouveau le kit Mobility dans le
véhicule.
Répartition du produit d'étanchéité
Rouler sur environ 3,1 miles/5 km afin que le li‐
quide d'étanchéité se répartisse uniformément.
Ne pas dépasser la vitesse de 50 mph/80 km/h.
Si possible, ne pas rouler en dessous de
10 mph/20 km/h.
Correction de la pression de gonflage1.Après un trajet d'environ 3,1 miles/5 km ou
de 10 minutes, arrêter le véhicule à un en‐
droit approprié.2.Visser directement le flexible de raccorde‐
ment 6 du compresseur sur la valve du
pneu.3.Insérer le connecteur 5 dans la prise de
courant dans l'habitacle.4.Rectifier la pression de gonflage sur
1,8 bar/26 psi. À cet effet, par moteur en
marche :▷Augmenter la pression de gonflage :
mettre en marche le compresseur. Ar‐
rêter le compresseur pour contrôler la
pression obtenue.▷Diminuer la pression de gonflage : ac‐
tionner la touche d'évacuation 9.
Arrêter le compresseur à temps
Ne pas laisser tourner le compresseur
plus de 10 minutes, sinon l'appareil surchauffe
et peut être endommagé. ◀
Si la pression de gonflage ne se maintient pas,
rouler encore une fois avec le véhicule, Réparti‐
tion du produit d'étanchéité, voir page 226. En‐
suite, répéter une fois les étapes 1 à 4.
Si malgré cela la pression de gonflage n'atteint
pas 1,8 bar/26 psi, le pneu est trop endom‐
magé. Prendre contact avec le service après-
vente le plus proche.
Poursuite du trajet Respecter la vitesse maximale
Ne pas dépasser la vitesse maximale ad‐
missible de 50 mph/80 km/h pour éviter tout
accident. ◀
Seite 226MobilitéRoues et pneus226
Online Edition for Part no. 01 40 2 925 048 - X/13

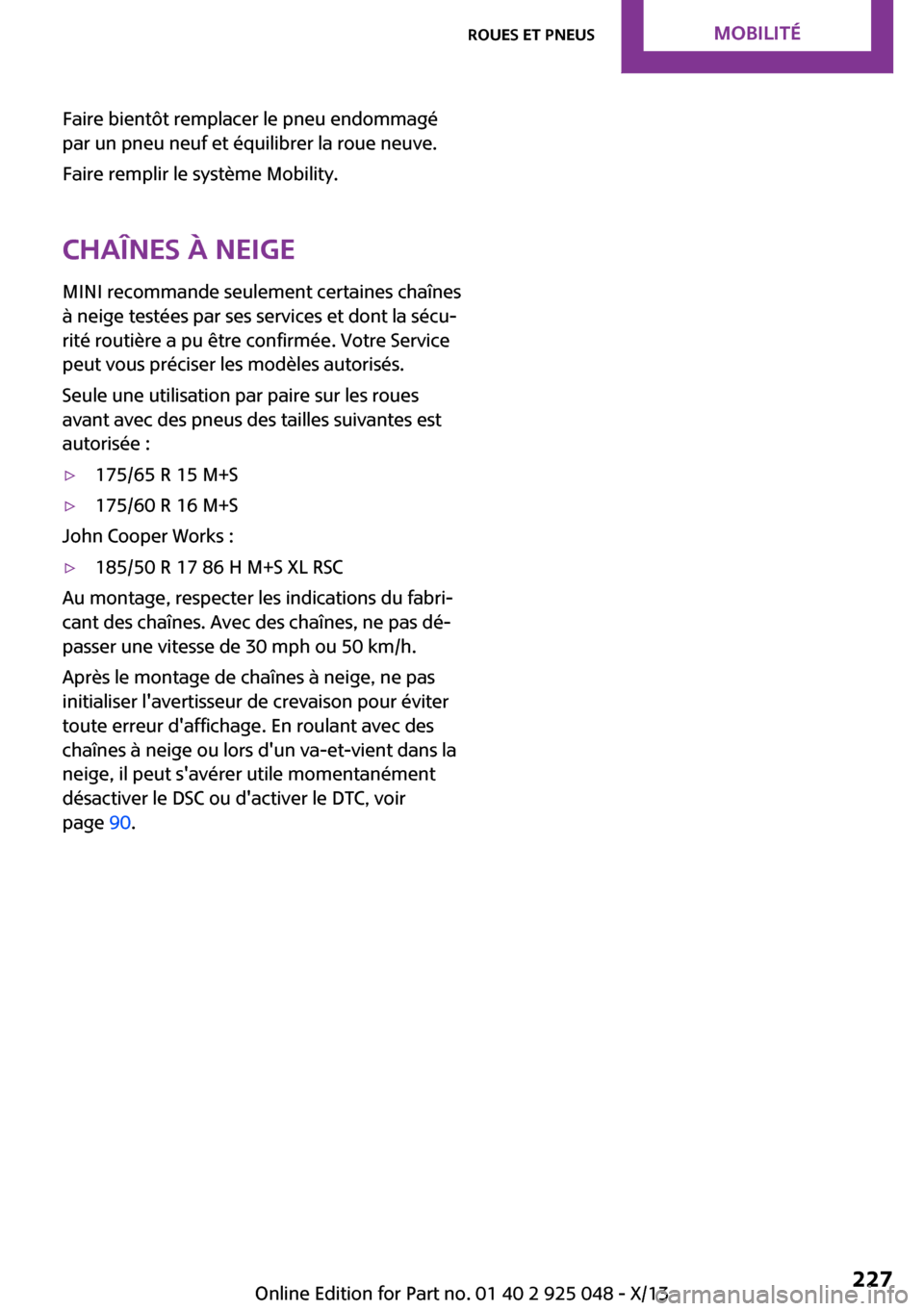

Faire bientôt remplacer le pneu endommagé
par un pneu neuf et équilibrer la roue neuve.
Faire remplir le système Mobility.
Chaînes à neige MINI recommande seulement certaines chaînes
à neige testées par ses services et dont la sécu‐
rité routière a pu être confirmée. Votre Service
peut vous préciser les modèles autorisés.
Seule une utilisation par paire sur les roues
avant avec des pneus des tailles suivantes est
autorisée :▷175/65 R 15 M+S▷175/60 R 16 M+S
John Cooper Works :
▷185/50 R 17 86 H M+S XL RSC
Au montage, respecter les indications du fabri‐
cant des chaînes. Avec des chaînes, ne pas dé‐
passer une vitesse de 30 mph ou 50 km/h.
Après le montage de chaînes à neige, ne pas
initialiser l'avertisseur de crevaison pour éviter
toute erreur d'affichage. En roulant avec des
chaînes à neige ou lors d'un va-et-vient dans la
neige, il peut s'avérer utile momentanément
désactiver le DSC ou d'activer le DTC, voir
page 90.
Seite 227Roues et pneusMobilité227
Online Edition for Part no. 01 40 2 925 048 - X/13

Compartiment moteurÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements quine sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Détails importants dans le compartiment moteur
1Numéro d'identification de la voiture2Batterie, sous le cache   2443Jauge pour huile moteur   2304Orifice de remplissage pour l'huile mo‐
teur   2305Vase d'expansion du liquide de refroidisse‐
ment   2326Réservoir pour le liquide des lave-phares et
du lave-glace   607Coffret de fusibles du compartiment mo‐
teur   245Seite 228MobilitéCompartiment moteur228
Online Edition for Part no. 01 40 2 925 048 - X/13

Capot moteur
Remarques Interventions dans le compartiment mo‐teur
N'entreprendre aucune opération sur la voiture
sans disposer des connaissances indispensa‐
bles.
Faute de connaître les consignes à observer, ne
faire effectuer les travaux sur la voiture que par
le service après-vente.
En effet, une exécution incorrecte des travaux
pourrait occasionner des dommages consécu‐
tifs et présenterait des risques pour la sécu‐
rité. ◀
Avant l'ouverture du capot moteur, s'as‐
surer que les bras d'essuie-glace reposent
sur le pare-brise pour éviter tout dommage.
N'ouvrir le capot moteur que quand le moteur
s'est refroidi pour éviter de se blesser. ◀
Déverrouillage et ouverture du capot moteur1.Tirer sur la manette.2.Lever le capot moteur jusqu'en butée.3.Repousser le levier de déverrouillage, puis
lever le capot.
Risque d'accident corporel quand le ca‐
pot moteur est ouvert
Quand le capot moteur est ouvert, les pièces
saillantes constituent un risque de blessures. ◀
Fermeture du capot moteur
Fermer le capot moteur d'une hauteur
d'env. 16 po./40 cm avec élan. Il doit s'enclen‐
cher avec un déclic nettement audible.
Capot moteur ouvert pendant la conduite
Si, pendant la conduite, on constate que
le capot moteur est ouvert, s'arrêter immédia‐
tement puis fermer et verrouiller correctement
le capot. ◀
Risque de pincement
Veiller à ce que l'espace de fermeture du
capot moteur soit dégagé, afin d'écarter tout
risque de blessure. ◀
Seite 229Compartiment moteurMobilité229
Online Edition for Part no. 01 40 2 925 048 - X/13

Huile moteurÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Huile moteur
Généralités La consommation d'huile moteur dépend du
style de conduite et des conditions d'utilisation,
cette consommation augmentant p. ex. forte‐
ment en cas de style de conduite très sport.
Contrôler donc régulièrement le niveau d'huile
moteur après chaque ravitaillement.
Contrôle du niveau d'huile avec la jauge1.Arrêter le véhicule à l'horizontale une fois le
moteur chaud, après un trajet ininterrompu
d'au moins 6,2 miles/10 km.2.Arrêter le moteur.3.Au bout d'environ 5 minutes, retirer la
jauge et l'essuyer avec un chiffon non pelu‐
cheux, un mouchoir en papier ou similaire.4.Introduire délicatement la jauge à fond
dans le tube de mesure, puis la ressortir. Leniveau d'huile doit se trouver entre les deux
repères de la jauge.
La quantité d'huile entre les deux repères de la
jauge est d'environ 1 pinte É.-U./1 litre.
Ne pas dépasser le repère supérieur
Ne pas dépasser le repère supérieur de la
jauge. Un niveau d'huile trop élevé causerait
des dommages dans le moteur. ◀
Appoint d'huile moteur
Orifice de remplissage
Ajouter 1 quart US/1 litre maximum d'huile que
si le niveau d'huile se situe juste en dessous du
repère inférieur de la jauge, voir page 230.
Faire l'appoint d'huile en temps utile
Au cours des 30 miles/50 km qui suivent,
faire l'appoint d'huile, sinon le moteur risque
d'être endommagé. ◀
Seite 230MobilitéHuile moteur230
Online Edition for Part no. 01 40 2 925 048 - X/13

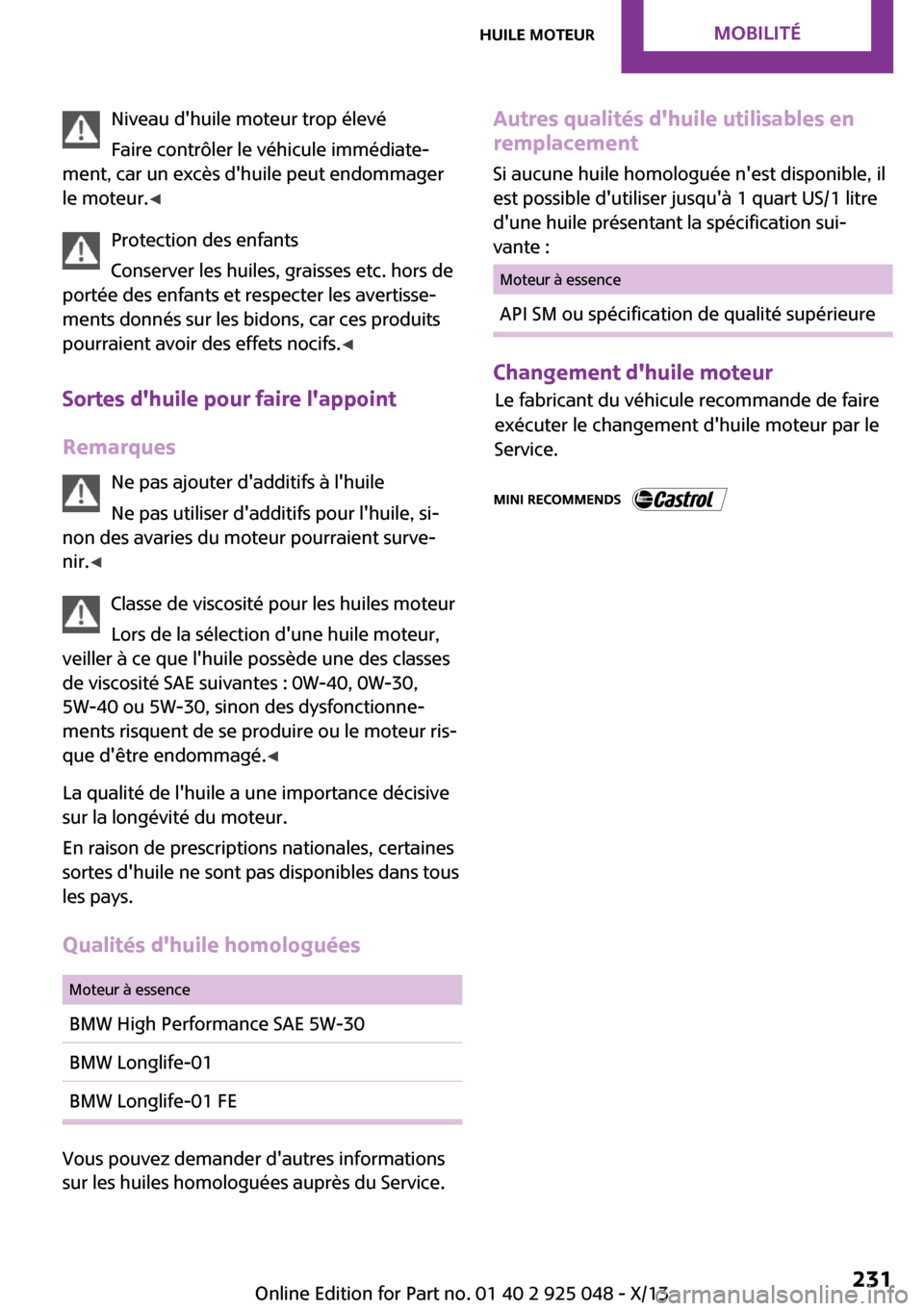

Niveau d'huile moteur trop élevé
Faire contrôler le véhicule immédiate‐
ment, car un excès d'huile peut endommager
le moteur.◀
Protection des enfants
Conserver les huiles, graisses etc. hors de
portée des enfants et respecter les avertisse‐
ments donnés sur les bidons, car ces produits
pourraient avoir des effets nocifs.◀
Sortes d'huile pour faire l'appoint
Remarques
Ne pas ajouter d'additifs à l'huile
Ne pas utiliser d'additifs pour l'huile, si‐
non des avaries du moteur pourraient surve‐
nir.◀
Classe de viscosité pour les huiles moteur
Lors de la sélection d'une huile moteur,
veiller à ce que l'huile possède une des classes
de viscosité SAE suivantes : 0W-40, 0W-30,
5W-40 ou 5W-30, sinon des dysfonctionne‐
ments risquent de se produire ou le moteur ris‐
que d'être endommagé.◀
La qualité de l'huile a une importance décisive
sur la longévité du moteur.
En raison de prescriptions nationales, certaines
sortes d'huile ne sont pas disponibles dans tous
les pays.
Qualités d'huile homologuées
Moteur à essenceBMW High Performance SAE 5W-30BMW Longlife-01BMW Longlife-01 FE
Vous pouvez demander d'autres informations
sur les huiles homologuées auprès du Service.
Autres qualités d'huile utilisables en
remplacement
Si aucune huile homologuée n'est disponible, il
est possible d'utiliser jusqu'à 1 quart US/1 litre
d'une huile présentant la spécification sui‐
vante :
Moteur à essenceAPI SM ou spécification de qualité supérieureSeite 231Huile moteurMobilité231
Online Edition for Part no. 01 40 2 925 048 - X/13
Changement d'huile moteur
.
Le fabricant du véhicule recommande de faire
exécuter le changement d'huile moteur par le
Service.

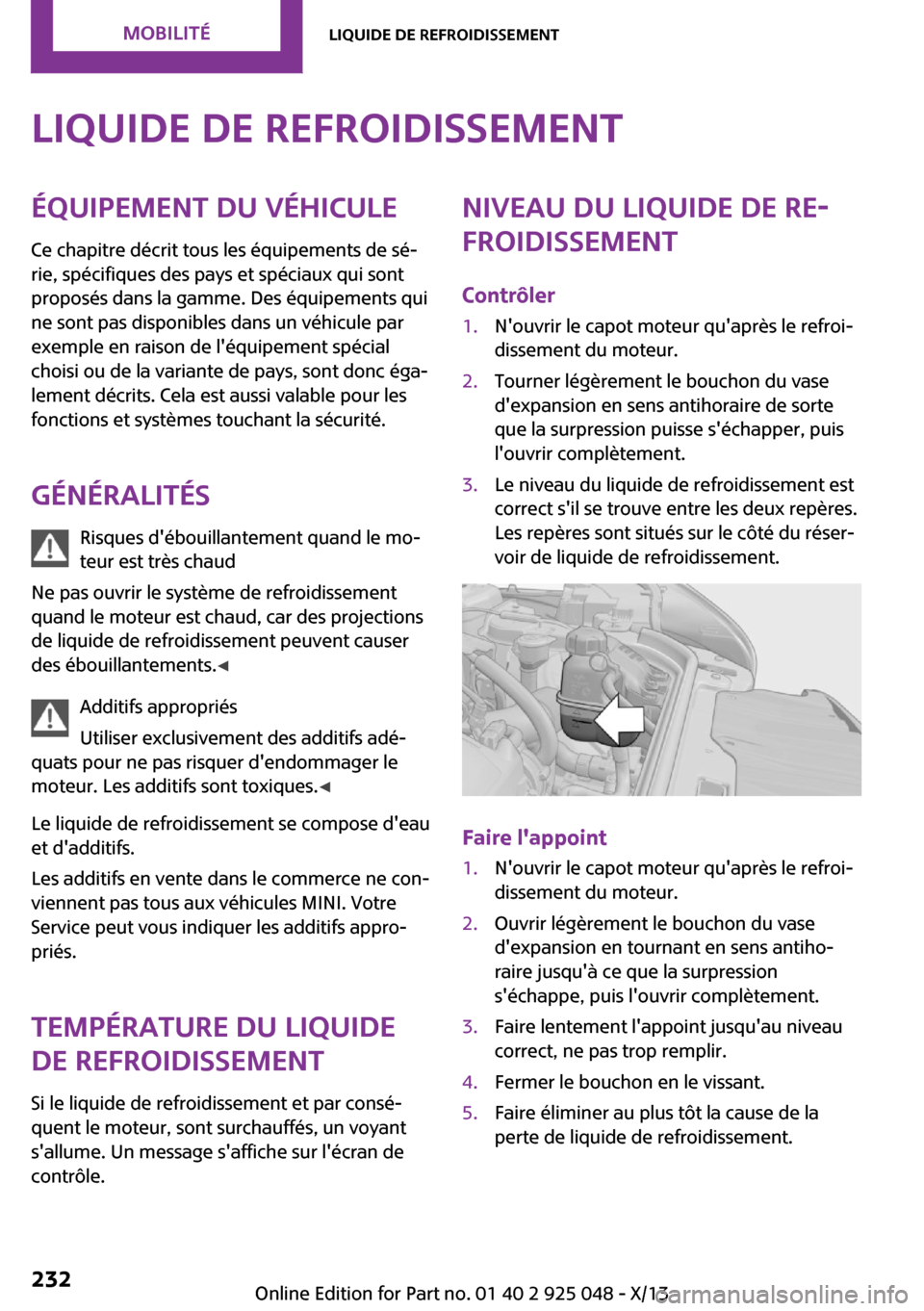

Liquide de refroidissementÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Généralités Risques d'ébouillantement quand le mo‐
teur est très chaud
Ne pas ouvrir le système de refroidissement
quand le moteur est chaud, car des projections
de liquide de refroidissement peuvent causer
des ébouillantements. ◀
Additifs appropriés
Utiliser exclusivement des additifs adé‐
quats pour ne pas risquer d'endommager le
moteur. Les additifs sont toxiques. ◀
Le liquide de refroidissement se compose d'eau
et d'additifs.
Les additifs en vente dans le commerce ne con‐
viennent pas tous aux véhicules MINI. Votre
Service peut vous indiquer les additifs appro‐
priés.
Température du liquide
de refroidissement
Si le liquide de refroidissement et par consé‐
quent le moteur, sont surchauffés, un voyant
s'allume. Un message s'affiche sur l'écran de
contrôle.Niveau du liquide de re‐
froidissement
Contrôler1.N'ouvrir le capot moteur qu'après le refroi‐
dissement du moteur.2.Tourner légèrement le bouchon du vase
d'expansion en sens antihoraire de sorte
que la surpression puisse s'échapper, puis
l'ouvrir complètement.3.Le niveau du liquide de refroidissement est
correct s'il se trouve entre les deux repères.
Les repères sont situés sur le côté du réser‐
voir de liquide de refroidissement.
Faire l'appoint
1.N'ouvrir le capot moteur qu'après le refroi‐
dissement du moteur.2.Ouvrir légèrement le bouchon du vase
d'expansion en tournant en sens antiho‐
raire jusqu'à ce que la surpression
s'échappe, puis l'ouvrir complètement.3.Faire lentement l'appoint jusqu'au niveau
correct, ne pas trop remplir.4.Fermer le bouchon en le vissant.5.Faire éliminer au plus tôt la cause de la
perte de liquide de refroidissement.Seite 232MobilitéLiquide de refroidissement232
Online Edition for Part no. 01 40 2 925 048 - X/13
