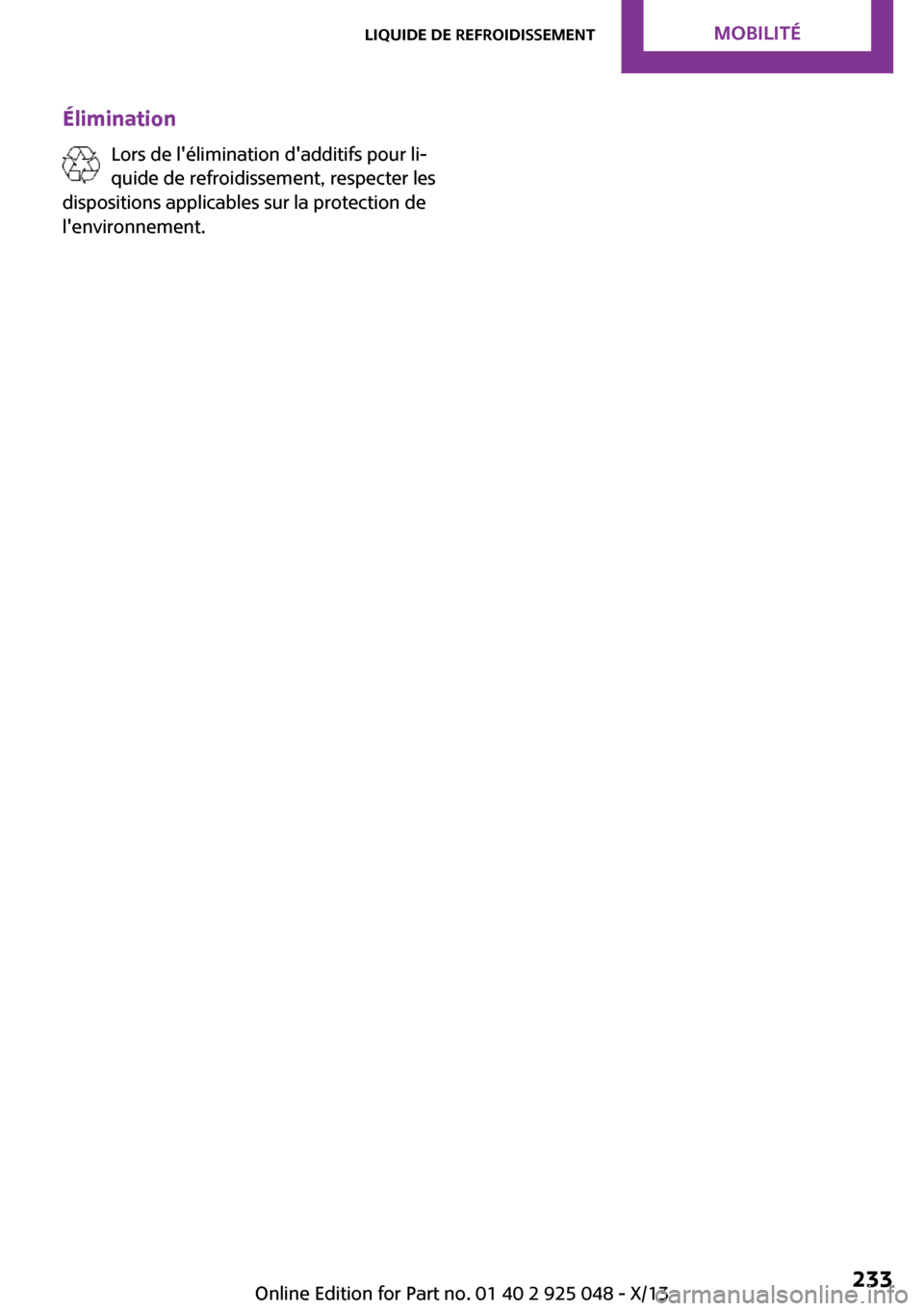

ÉliminationLors de l'élimination d'additifs pour li‐
quide de refroidissement, respecter les
dispositions applicables sur la protection de
l'environnement.Seite 233Liquide de refroidissementMobilité233
Online Edition for Part no. 01 40 2 925 048 - X/13

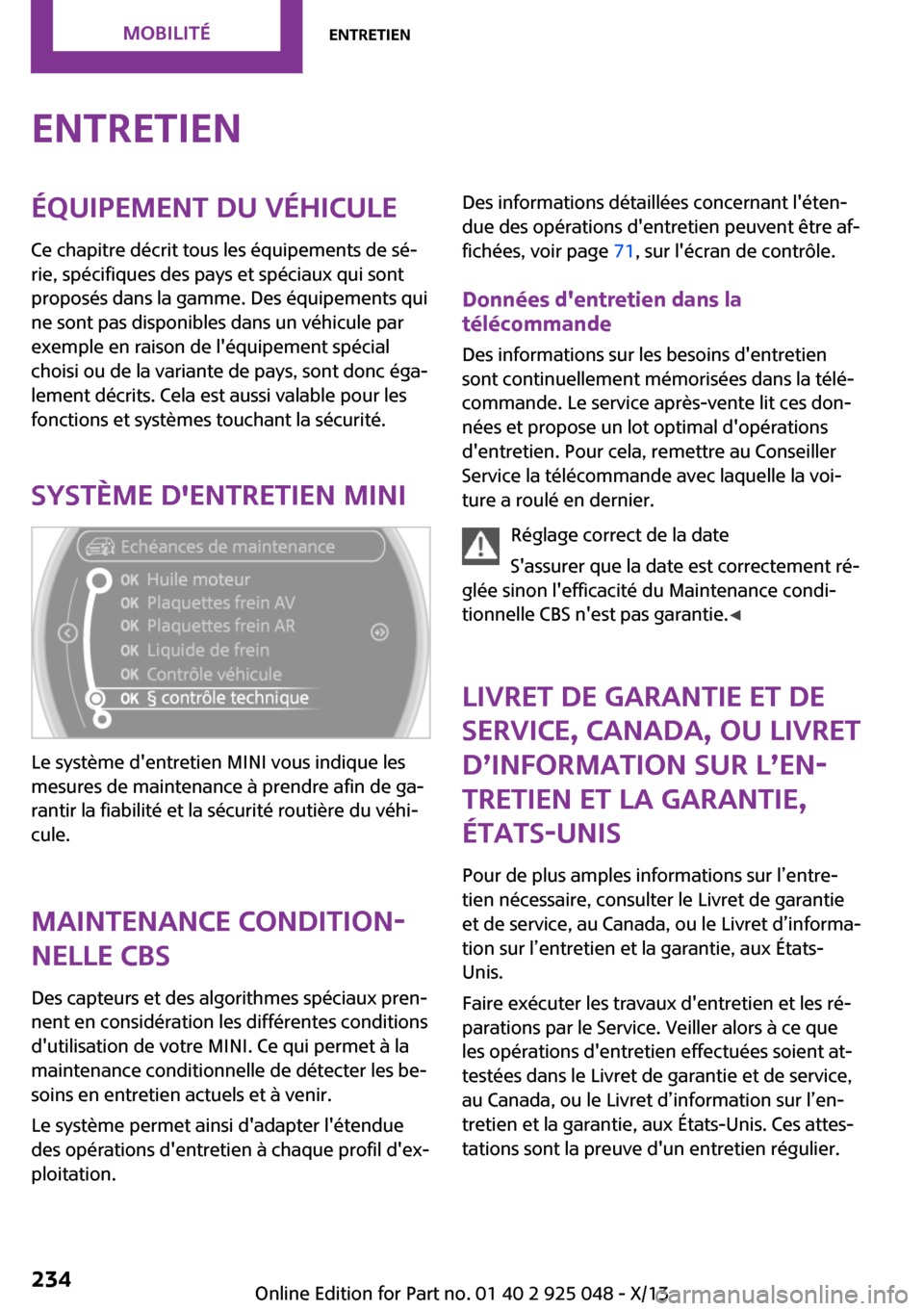

EntretienÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Système d'entretien MINI
Le système d'entretien MINI vous indique les
mesures de maintenance à prendre afin de ga‐
rantir la fiabilité et la sécurité routière du véhi‐
cule.
Maintenance condition‐
nelle CBS
Des capteurs et des algorithmes spéciaux pren‐
nent en considération les différentes conditions
d'utilisation de votre MINI. Ce qui permet à la
maintenance conditionnelle de détecter les be‐
soins en entretien actuels et à venir.
Le système permet ainsi d'adapter l'étendue
des opérations d'entretien à chaque profil d'ex‐
ploitation.
Des informations détaillées concernant l'éten‐
due des opérations d'entretien peuvent être af‐
fichées, voir page 71, sur l'écran de contrôle.
Données d'entretien dans la
télécommande
Des informations sur les besoins d'entretien
sont continuellement mémorisées dans la télé‐
commande. Le service après-vente lit ces don‐
nées et propose un lot optimal d'opérations
d'entretien. Pour cela, remettre au Conseiller
Service la télécommande avec laquelle la voi‐
ture a roulé en dernier.
Réglage correct de la date
S'assurer que la date est correctement ré‐
glée sinon l'efficacité du Maintenance condi‐
tionnelle CBS n'est pas garantie. ◀
Livret de garantie et de service, Canada, ou Livret
d’information sur l’en‐ tretien et la garantie,
États-Unis
Pour de plus amples informations sur l’entre‐
tien nécessaire, consulter le Livret de garantie
et de service, au Canada, ou le Livret d’informa‐
tion sur l’entretien et la garantie, aux États-
Unis.
Faire exécuter les travaux d'entretien et les ré‐
parations par le Service. Veiller alors à ce que
les opérations d'entretien effectuées soient at‐
testées dans le Livret de garantie et de service,
au Canada, ou le Livret d’information sur l’en‐
tretien et la garantie, aux États-Unis. Ces attes‐
tations sont la preuve d'un entretien régulier.Seite 234MobilitéEntretien234
Online Edition for Part no. 01 40 2 925 048 - X/13

Prise du système de diag‐
nostic embarqué OBD
Prise du système de diagnostic embarqué
La prise du système de diagnostic embar‐
qué ne doit être utilisée que par un service
après-vente ou par un atelier dont le personnel
doté de la formation requise travaille en appli‐
quant les consignes du constructeur automo‐
bile ou par tout autre personne qui y est autori‐
sée. Son utilisation risque sinon d'engendrer
des dysfonctionnements sur le véhicule. ◀
Les composants qui sont déterminants pour la
composition des émissions peuvent être con‐
trôlés avec un appareil par l'intermédiaire de la
prise OBD.
Émissions Les voyants s'allument. La voiture pro‐
duit plus d'émissions que d'habitude.
Poursuite du trajet possible à vitesse
modérée. Faire contrôler la voiture le plus tôt
possible.
Dans certaines conditions, l'un des voyants cli‐
gnote ou s'allume en permanence. Cela signifie que le moteur présente trop de ratés à l'allu‐
mage ou des dysfonctionnements. Dans ce cas,
réduire la vitesse et se rendre immédiatement
au service après-vente le plus proche. De gra‐
ves ratés à l'allumage peuvent en très peu de
temps endommager sérieusement des compo‐
sants importants en ce qui concerne les émis‐
sions, tout particulièrement le catalyseur. De
plus, les composants mécaniques du moteur
risquent d'être endommager.
Si le bouchon du réservoir de carburant
n'est pas fermé conformément aux ins‐
tructions, le système OBD peut conclure
à la fuite de vapeurs de carburant ce qui a pour
conséquence que le témoin s'allume. Si le bou‐
chon du réservoir de carburant est ensuite res‐
serré, le témoin doit s'éteindre en l'espace de
quelques jours.Seite 235EntretienMobilité235
Online Edition for Part no. 01 40 2 925 048 - X/13

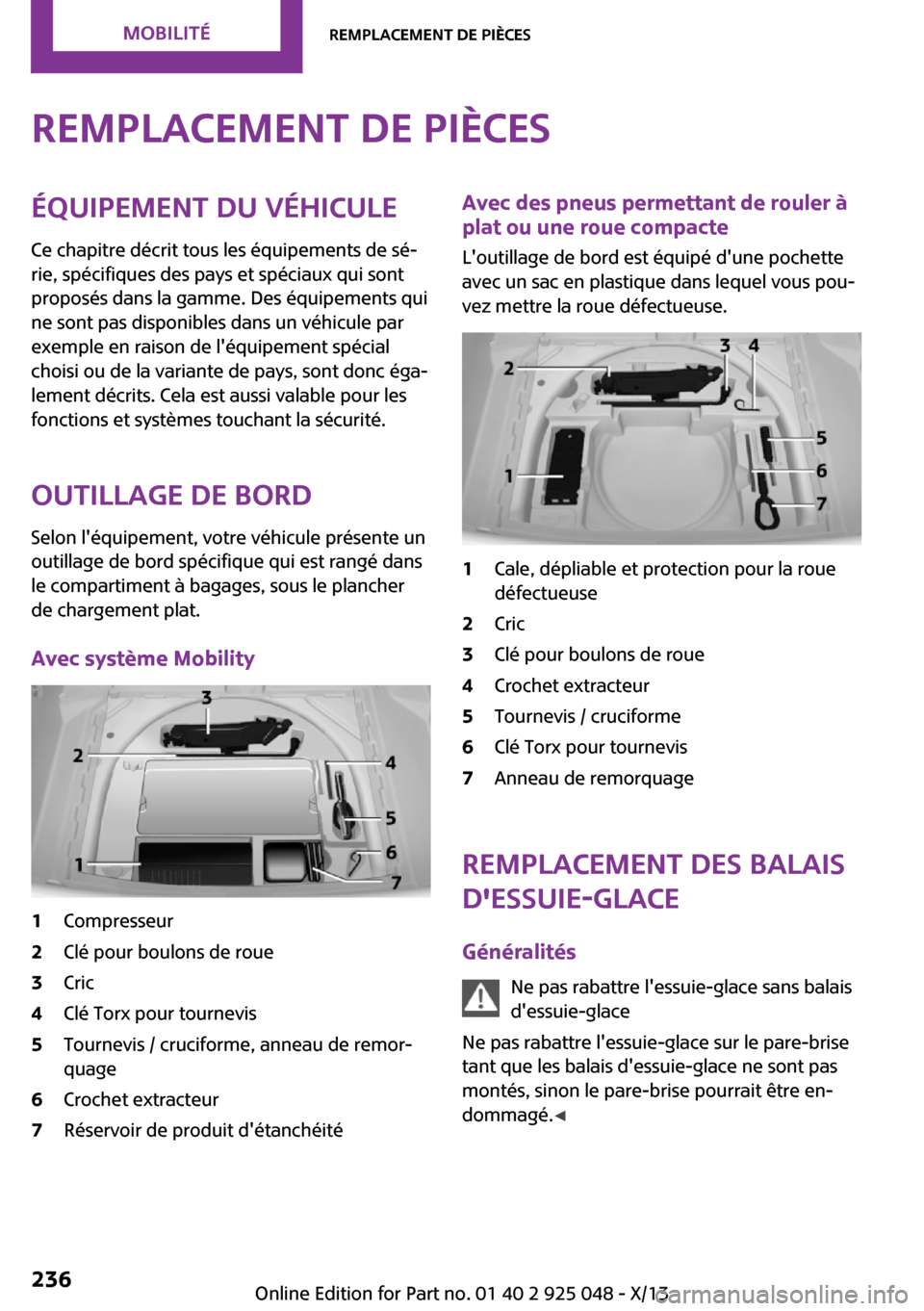

Remplacement de piècesÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Outillage de bord
Selon l'équipement, votre véhicule présente un outillage de bord spécifique qui est rangé dans
le compartiment à bagages, sous le plancher
de chargement plat.
Avec système Mobility1Compresseur2Clé pour boulons de roue3Cric4Clé Torx pour tournevis5Tournevis / cruciforme, anneau de remor‐
quage6Crochet extracteur7Réservoir de produit d'étanchéitéAvec des pneus permettant de rouler à
plat ou une roue compacte
L'outillage de bord est équipé d'une pochette
avec un sac en plastique dans lequel vous pou‐
vez mettre la roue défectueuse.1Cale, dépliable et protection pour la roue
défectueuse2Cric3Clé pour boulons de roue4Crochet extracteur5Tournevis / cruciforme6Clé Torx pour tournevis7Anneau de remorquage
Remplacement des balais
d'essuie-glace
Généralités Ne pas rabattre l'essuie-glace sans balais
d'essuie-glace
Ne pas rabattre l'essuie-glace sur le pare-brise
tant que les balais d'essuie-glace ne sont pas
montés, sinon le pare-brise pourrait être en‐
dommagé. ◀
Seite 236MobilitéRemplacement de pièces236
Online Edition for Part no. 01 40 2 925 048 - X/13

Remplacement des balais d'essuie-
glaces1.Relever le bras d'essuie-glace et le mainte‐
nir.2.Comprimer le ressort de sécurité, flèches 1
et faire pivoter le balai d'essuie-glace, flè‐
che 2.3.Maintenir le ressort de sécurité et tirer le
balai d'essuie-glace du bras d'essuie-glace,
flèche 3.4.Insérer un nouveau balai d'essuie-glace sur
le bras d'essuie-glace jusqu'à ce qu'il s'en‐
clenche de manière audible.5.Rabattre le bras d'essuie-glace.
Risque d'endommagement
Avant l'ouverture du capot moteur, s'as‐
surer que les bras d'essuie-glace soient en con‐
tact avec les balais sur le pare-brise car il peut y
avoir sinon un endommagement ◀
Remplacement du balai d'essuie-glace
arrière1.Relever le bras d'essuie-glace et le mainte‐
nir.2.Comprimer le ressort de sécurité, flèche 1
et relever le balai d'essuie-glace.3.Faire sortir le balai d'essuie-glace du dispo‐
sitif d'enclenchement en le tirant vers
l'avant, flèche 2.4.Pousser le balai d'essuie-glace neuf dans la
fixation jusqu'à ce qu'il s'enclenche de ma‐
nière audible.5.Rabattre le bras d'essuie-glace.
Remplacement des am‐
poules et des feux
Remarques
Ampoules et feux
Les ampoules et les feux jouent un rôle essen‐
tiel au niveau de la sécurité routière. C'est
pourquoi il est impératif de les manipuler avec
soin.
Le constructeur du véhicule recommande de
faire exécuter ces travaux par service après-
vente si vous n'êtes pas à l'aise avec ce genre
d'opération ou si celles-ci ne sont pas décrites
dans cette notice.
Le Service propose une boîte d'ampoules de re‐
change.
Seite 237Remplacement de piècesMobilité237
Online Edition for Part no. 01 40 2 925 048 - X/13

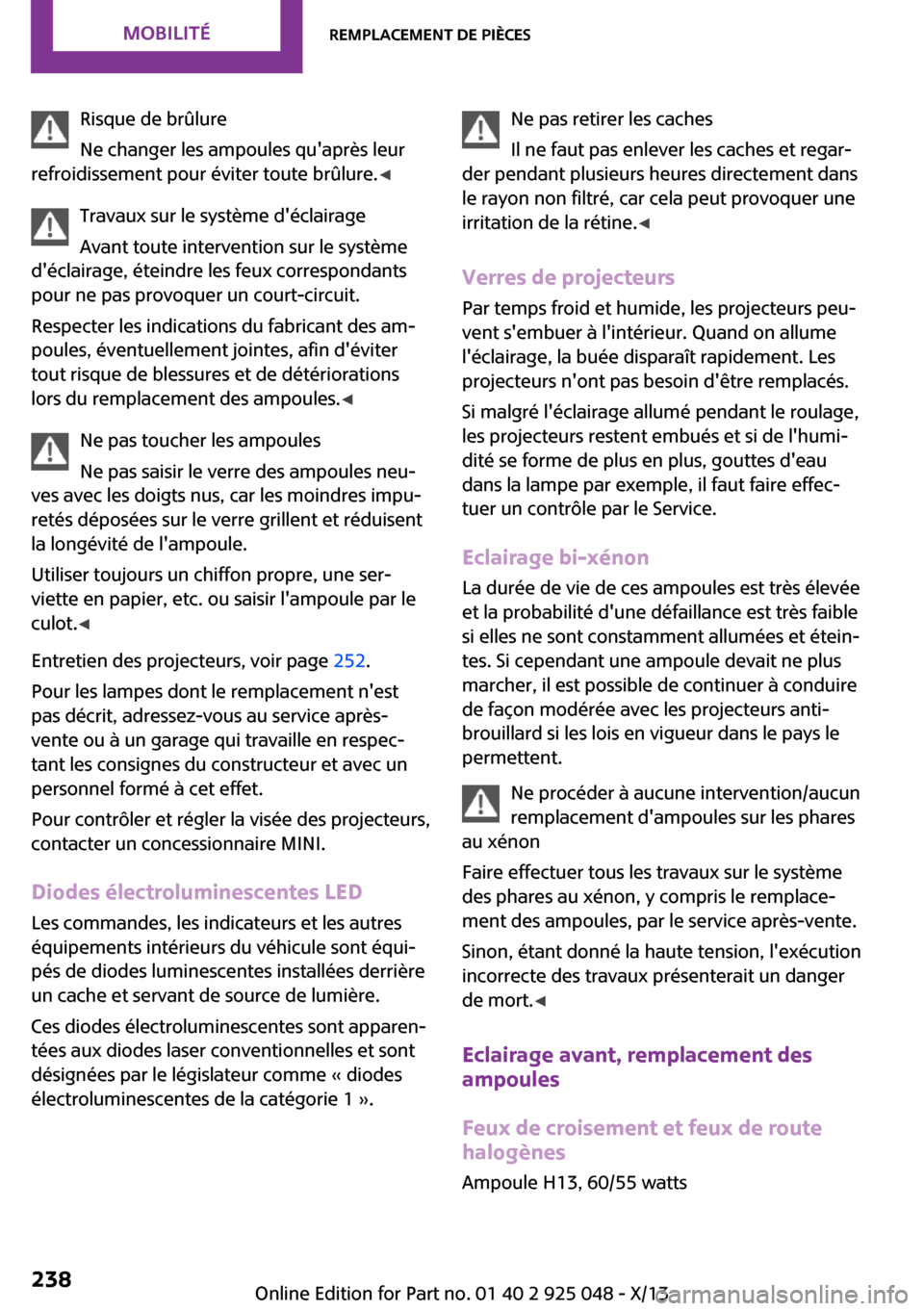

Risque de brûlure
Ne changer les ampoules qu'après leur
refroidissement pour éviter toute brûlure. ◀
Travaux sur le système d'éclairage
Avant toute intervention sur le système
d'éclairage, éteindre les feux correspondants
pour ne pas provoquer un court-circuit.
Respecter les indications du fabricant des am‐
poules, éventuellement jointes, afin d'éviter
tout risque de blessures et de détériorations
lors du remplacement des ampoules. ◀
Ne pas toucher les ampoules
Ne pas saisir le verre des ampoules neu‐
ves avec les doigts nus, car les moindres impu‐
retés déposées sur le verre grillent et réduisent
la longévité de l'ampoule.
Utiliser toujours un chiffon propre, une ser‐
viette en papier, etc. ou saisir l'ampoule par le
culot. ◀
Entretien des projecteurs, voir page 252.
Pour les lampes dont le remplacement n'est
pas décrit, adressez-vous au service après-
vente ou à un garage qui travaille en respec‐
tant les consignes du constructeur et avec un
personnel formé à cet effet.
Pour contrôler et régler la visée des projecteurs,
contacter un concessionnaire MINI.
Diodes électroluminescentes LED Les commandes, les indicateurs et les autres
équipements intérieurs du véhicule sont équi‐
pés de diodes luminescentes installées derrière
un cache et servant de source de lumière.
Ces diodes électroluminescentes sont apparen‐
tées aux diodes laser conventionnelles et sont
désignées par le législateur comme « diodes
électroluminescentes de la catégorie 1 ».Ne pas retirer les caches
Il ne faut pas enlever les caches et regar‐
der pendant plusieurs heures directement dans
le rayon non filtré, car cela peut provoquer une
irritation de la rétine. ◀
Verres de projecteurs
Par temps froid et humide, les projecteurs peu‐
vent s'embuer à l'intérieur. Quand on allume
l'éclairage, la buée disparaît rapidement. Les projecteurs n'ont pas besoin d'être remplacés.
Si malgré l'éclairage allumé pendant le roulage,
les projecteurs restent embués et si de l'humi‐
dité se forme de plus en plus, gouttes d'eau
dans la lampe par exemple, il faut faire effec‐
tuer un contrôle par le Service.
Eclairage bi-xénonLa durée de vie de ces ampoules est très élevée
et la probabilité d'une défaillance est très faible
si elles ne sont constamment allumées et étein‐
tes. Si cependant une ampoule devait ne plus
marcher, il est possible de continuer à conduire
de façon modérée avec les projecteurs anti‐
brouillard si les lois en vigueur dans le pays le
permettent.
Ne procéder à aucune intervention/aucun
remplacement d'ampoules sur les phares
au xénon
Faire effectuer tous les travaux sur le système
des phares au xénon, y compris le remplace‐
ment des ampoules, par le service après-vente.
Sinon, étant donné la haute tension, l'exécution
incorrecte des travaux présenterait un danger
de mort. ◀
Eclairage avant, remplacement des
ampoules
Feux de croisement et feux de route
halogènes
Ampoule H13, 60/55 wattsSeite 238MobilitéRemplacement de pièces238
Online Edition for Part no. 01 40 2 925 048 - X/13

Porter des lunettes de protection et des
gants de sécurité
Les ampoules halogènes sont sous pression,
c'est pourquoi il faut porter des lunettes de
protection et des gants de sécurité. Sinon, si
l'ampoule est endommagée, elle risque de cau‐
ser des blessures. ◀
Reposer le cache avec soin
Mettre en place le cache avec soin car, si‐
non, des défauts d'étanchéité pourraient appa‐
raître et endommager le système de projec‐
teurs. ◀
Accès à l'ampoule dans le
compartiment moteur
Respecter les instructions concernant les am‐poules et les feux, voir page 237.
Les ampoules des feux de croisement / de
route peuvent être remplacées à partir du com‐
partiment moteur.
Retirer le cache :
1.Appuyer sur l'attache.2.Rabattre le cache et le retirer de la fixation.
Pour remonter le cache, procéder dans l'ordre
inverse.
Reposer le cache avec soin
Mettre en place le cache avec soin car, si‐
non, des défauts d'étanchéité pourraient appa‐
raître et endommager le système de projec‐
teurs. ◀
Remplacement de l'ampoule1.Tourner l'ampoule dans le sens horaire, flè‐
che 1, et la retirer, flèche 2.2.Appuyer sur le dispositif de déverrouillage,
flèche 1, et débrancher le connecteur, flè‐
che 2.3.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.
Clignotants, feux de position / de
stationnement et projecteurs
antibrouillard
Accès aux ampoules par le passage de roue
Respecter les instructions concernant les am‐
poules et les feux, voir page 237.
Seite 239Remplacement de piècesMobilité239
Online Edition for Part no. 01 40 2 925 048 - X/13

1Clignotants2Feux de position / de stationnement / anti‐
brouillard
Remplacement de l'ampoule des clignotants
Ampoule 21 watts, P 21 W, le cas échéant
PY 21 W
1.Braquer la roue.2.Retirer le cache 1.
A cet effet, tourner le cache dans le sens
antihoraire.3.Retirer le cache intérieur. A cet effet, tour‐
ner le cache dans le sens antihoraire.4.Tourner l'ampoule dans le sens antihoraire
et la retirer.5.Pour installer l'ampoule neuve et remettre
les caches, procéder dans l'ordre inverse.
Remplacement de l'ampoule des feux de
position / stationnement
Ampoule 5 watts, W 5 W
1.Braquer la roue.2.Retirer le cache 2.
A cet effet, tourner le cache dans le sens
antihoraire.3.Tourner l'ampoule du haut dans le sens an‐
tihoraire et la retirer.4.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.
Remplacement de l'ampoule des projecteurs
antibrouillard
Ampoule H8, 35 W
1.Braquer la roue.2.Retirer le cache 2.Seite 240MobilitéRemplacement de pièces240
Online Edition for Part no. 01 40 2 925 048 - X/13
