2013 Lancia Ypsilon Návod k použití a údržbě (in Czech)

Elektrické vyhřívání sedadel
(u příslušné verze vozidla)
S klíčkem zapalování v poloze MAR se vyhřívání
zapne/vypne stiskem tlačítka E obr. 21. Zapnutím se
rozsvítí kontrolka LED v tomto tlačítku.
UPOZORNĚNÍ Zapnutím vyhřívání s vypnutým
motorem vybijete baterii.
OPĚRKY HLAVYPŘEDNÍ
Výšku opěrek hlavy lze nastavit takto:
Vytažení nahoru:vysuňte opěrku nahoru až do
zaklapnutí.
Snížení opěrky:stiskněte tlačítko A obr. 22 a zatlačte
opěrku dolů.
Zařízení "Anti-Whiplash"
Opěrky hlavy jsou opatřeny zařízením “Anti-
Whiplash”, které při nárazu do vozidla zezadu zkrátí
vzdálenost mezi hlavou a opěrkou a tím omezí
poranění při prudkém trhnutí šíjí.
Přitlačením opěradla hrudí nebo rukou se mohou
hlavové opěrky posunout: to je vlastní danému
systému a neznamená to závadu.
obr. 21
L0F0247
obr. 22
L0F0061
29SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Sedadla se smějí nastavovat výhradně
pokud vozidlo stojí. Opěrky hlavy je
nutno nastavit tak, aby se o ně opírala hlava,
nikoli krk. Pouze takto nastavené opěrky mohou
poskytnout účinnou ochranu.
POZOR
Pro co nejlepší ochranu opěrkou hlavy
nastavte opěradlo tak, aby cestující seděl
vzpřímeně s hlavou co nejblíže k opěrce.
ZADNÍ
(u příslušné verze vozidla)
Zadní sedadla jsou opatřena dvěma výškově
stavitelnými opěrkami hlavy. U některých verzí
vozidla je opěrkaiuprostředního sedadla.
Vytažení nahoru:vysuňte opěrku nahoru až do
zaklapnutí.
Snížení opěrky:stiskněte tlačítko A obr. 23 a zatlačte
opěrku dolů.Postup při vyjmutí opěrek:
❒vytáhněte opěrku co nejvýše;
❒Chcete-li přední opěrky hlavy vyjmout, stiskněte
současně tlačítkaAaBobr.23nabokuavysuňte
opěrky ven.
UPOZORNĚNÍ Při cestování na zadních sedadlech
je nutno mít opěrky hlav vytažené nahoru na doraz.
A
B
obr. 23
L0F0201
30
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

VOLANTVolant lze nastavit ve svislém směru.
Pro seřízení přestavte páku A obr. 24 dolů na polohu
1, nastavte volant do nejvhodnější polohy a zablokujte
jej v této poloze přestavením páky A na polohu 2.
POZOR
Nastavení se smí provádět pouze při
stojícím vozidle a vypnutém motoru.
POZOR
Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení
nebo volantový hřídel (např. při montáži
imobilizéru) způsobem, který by vedl k zániku
záruky a snížil výkony systému, způsobil vážné
problémy z hlediska bezpečnosti a neshodu s
homologací vozidla.
obr. 24
L0F0078
31SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ZPĚTNÁ ZRCÁTKAVNITŘNÍ ZPĚTNÉ ZRCÁTKO
Součástí zrcátka je bezpečnostní mechanismus, který
je při prudkém nárazu na cestujícího uvolní z držáku.
Pákou A obr. 25 se zrcátko přestaví do normální
polohy či do polohy proti oslnění.
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Manuální nastavení
Ve vozidle lze zrcátko nastavit pákou A obr. 26.
Elektrické nastavení
(u příslušné verze vozidla)
Polohu zrcátek lze nastavit pouze s klíčkem na poloze
MAR.Postup při nastavení zrcátka:
❒Spínačem A obr. 27 zvolte zrcátko k nastavení
(pravé nebo levé);
❒zrcátko lze spínačem B nastavit ve čtyřech směrech.
obr. 25
L0F0054
obr. 26
L0F0053
A
B
obr. 27
L0F0190
32
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Manuální sklopení
V případě potřeby se zrcátka sklopí z polohy 1
(vyklopená) do polohy 2 (sklopená) obr. 28.
UPOZORNĚNÍ Za jízdy se zpětná zrcátka musejí
nacházet vždy v poloze 1 (vyklopené).
KLIMATIZACEBOČNÍ VÝVODY VZDUCHU
A obr. 29 - Nastavitelné a natáčivé boční vývody
vzduchu:
❒Ovládačem B nastavíte vývod do požadované
polohy;
❒množství vzduchu se nastaví točítkem C.
D - Pevný boční vývod vzduchu.
obr. 28
L0F0220
obr. 29
L0F0103
33SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

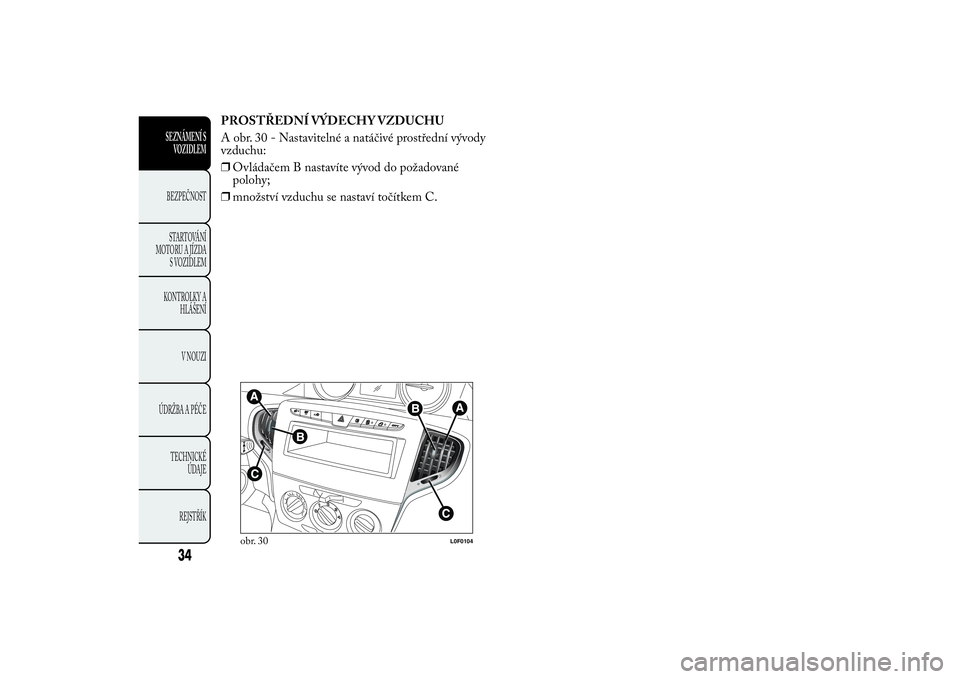

PROSTŘEDNÍ VÝDECHY VZDUCHU
A obr. 30 - Nastavitelné a natáčivé prostřední vývody
vzduchu:
❒Ovládačem B nastavíte vývod do požadované
polohy;
❒množství vzduchu se nastaví točítkem C.
obr. 30
L0F0104
34
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

KLIMATICKÝ KOMFORTVÝVODY/VÝDECHY1. Pevné horní vývody – 2. Boční vývody s nastavitelným směrem a množstvím vzduchu – 3. Pevné vývody na boční okna. – 4.
Prostřední vývody vzduchu s nastavitelným směrem a množstvím vzduchu – 5. Vývody vzduchu na nohy cestujících na předních
sedadlechobr. 31
L0F0230
35SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

MANUÁLNÍ KLIMATIZACE(pro příslušné verze vozidla)
OVLÁDAČE
A Otočný ovládač teploty vzduchu (červená-teplo /
modrá-chlad)
B Otočný ovládač recirkulace vzduchu
recirkulace vzduchu v kabiněpřívod vzduchu zvenkuUPOZORNĚNÍ Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně nebo v tunelu,
aby se zabránilo přívodu znečištěného vzduchu
zvenku. Nenechávejte recirkulaci dlouho v provozu,
zvlášť pokud ve vozidle cestuje více osob, aby se okna
nezamžila zevnitř.
obr. 32
L0F0101
36
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
