2013 Lancia Ypsilon Návod k použití a údržbě (in Czech)

PNEUMATIKY RIM PROTECTOR
POZOR
V případě celistvých krytů kol upevněných
pružinou k plechovému ráfku a
pneumatik pořízených po zakoupení vozidla a
opatřených ochranou ráfků "Rim Protector"
(obr. 173), NEmontujte kryty kol. Použití
nevhodných pneumatik a krytů může způsobit
náhlý pokles tlaku v pneumatikách.
obr. 173
L0F0020
237SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

ROZMĚRYRozměry jsou uvedeny v mm. obr. 174 a platí pro vozidlo vybavené pneumatikami, s nimiž bylo dodáno.
Rozumí se výška nezatíženého vozidla.
OBJEM ZAVAZADLOVÉHO PROSTORUObsah (normy V.D.A.) = 245 litrů.Ve r z e A B C D E F G H
0.9 TwinAir 85 k3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69 k3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
obr. 174
L0F0003
238SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

VÝKONYMaximální rychlost km/h po prvním období jezdění s vozidlem.Verze km/h
0.9 TwinAir 85 k176
1.2 8V 69 k163
1.3 16V Multijet183
239SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

HMOTNOSTI A ZATÍŽENÍVerze 0.9 TwinAir 85 k 1.2 8V 69 k 1.3 16V Multijet
Pohotovostní hmotnost (se všemi pro-
vozními kapalinami, palivovou nádrží
plnou z 90%abezpříplatkové výbavy)
(kg):975 965 1050
Užitečná hmotnost včetně řidiče (kg):(*)
480 (4 místa) / 535 (5
míst)480 (4 místa) / 535 (5
míst)480 (4 místa) / 535 (5
míst)
Nejvyšší povolená zatížení (kg)
(**)
800 780 870 – přední náprava:
– zadní náprava: 810 810 810
– celkem:1455 (4 místa) / 1510 (5
míst)1445 (4 místa) / 1500 (5
míst)1530 (4 místa) / 1585 (5
míst)
Přípojná hmotnost (kg)
750 750 1000 – brzděné přípojné vozidlo:
– nebrzděné přípojné vozidlo: 400 400 400
Nejvyšší zatížení střechy: 55 55 55
Max. zatížení na kouli tažného
zařízení (s brzděným přípojným voz-
idlem) (kg):60 60 60
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením, atd.), má naprázdno vyšší hmotnost. Při
dodržení nejvyššího povoleného zatížení se tak sníží užitečná hmotnost vozidla.
(**) Zatížení, které se nesmí překročit. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel nejvyšší povolené zatížení.
240SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

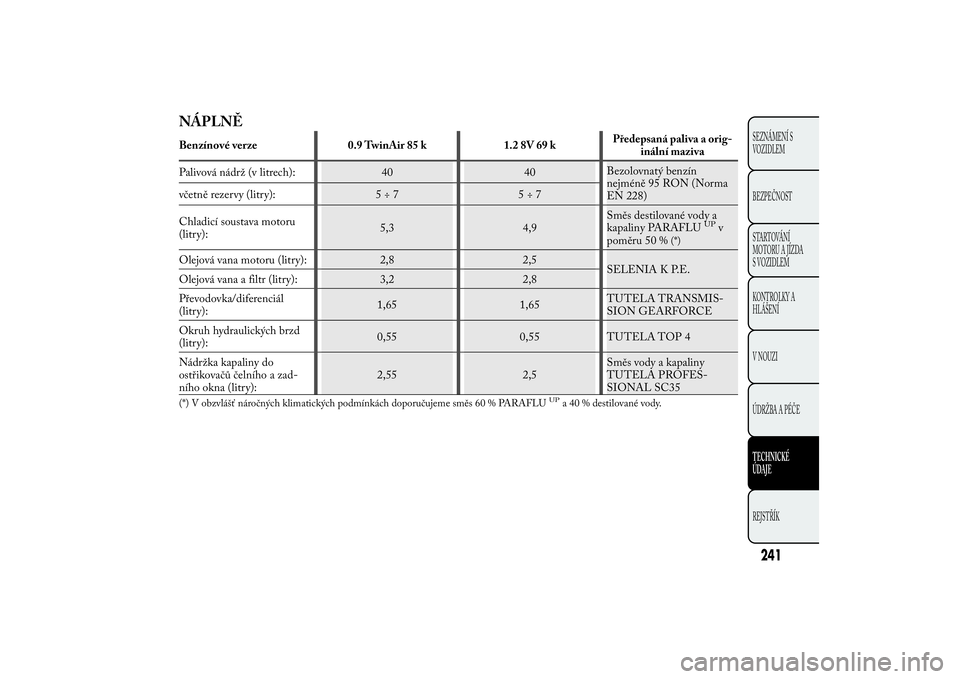

NÁPLNĚBenzínové verze 0.9 TwinAir 85 k 1.2 8V 69 kPředepsaná paliva a orig-
inální maziva
Palivová nádrž (v litrech): 40 40Bezolovnatý benzín
nejméně 95 RON (Norma
EN 228) včetně rezervy (litry): 5 ÷ 7 5 ÷ 7
Chladicí soustava motoru
(litry):5,3 4,9Směs destilované vody a
kapaliny PARAFLU
UP
v
poměru 50 %
(*)
Olejová vana motoru (litry): 2,8 2,5
SELENIA K P.E.
Olejová vana a filtr (litry): 3,2 2,8
Převodovka/diferenciál
(litry):1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Okruh hydraulických brzd
(litry):0,55 0,55 TUTELA TOP 4
Nádržka kapaliny do
ostřikovačů čelního a zad-
ního okna (litry):2,55 2,5Směs vody a kapaliny
TUTELA PROFES-
SIONAL SC35(*) V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UP
a 40 % destilované vody.
241SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

Provedení se vznětovým motorem 1.3 16V MultijetPředepsaná paliva a originální
maziva
Palivová nádrž (v litrech): 40
Nafta pro motorová vozidla (Specifi-
kace EN 590)
včetně rezervy (litry): 5 ÷ 7
Chladicí soustava motoru (litry): 6,35Směs destilované vody a kapaliny
PARAFLU
UP
vpoměru50%
(*)
Olejová vana motoru (litry): 2,8
SELENIA WR P.E.
Olejová vana a filtr (litry): 3,0
Převodovka/diferenciál (litry): 1,65TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd (litry): 0,55 TUTELA TOP 4
Nádržka kapaliny do ostřikovačů
čelního a zadního okna (litry):2,5Směs vody a kapaliny TUTELA
PROFESSIONAL SC35(*) V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UP
a 40 % destilované vody.
242SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

PROVOZNÍ KAPALINY A MAZIVADOPORUČENÉ VÝROBKY A JEJICH CHARAKTERISTIKYPoužitíKvalitativní charakteristiky
kapalin a maziv pro řádné
fungování vozidlaOriginální kapaliny a
mazivaInter val výměny
Maziva pro benzínové
motoryPlně syntetické mazivo třídy SAE
5W-40 ACEA C3. Předpis FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07V souladu s plánem údržby
Maziva pro naftové
motorySyntetické mazivo SAE 5W-30.
Předpis FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07V souladu s plánem údržbyU dieselových motorů lze ve výjimečném případě, kdy nejsou dostupné originální produkty, použít maziva s
minimálním výkonem ACEA C2. V takovém případě nejsou zaručeny optimální výkony motoru a doporučuje
se je vyměnit co nejdříve za maziva doporučená autorizovanou servisní sítí Lancia.
Při používání produktů s nižšími charakteristikami než ACEA C3 u benzínových motorů a ACEA C2 u
dieselových motorů by se mohl motor mohl poškodit způsobem, na který se nevztahuje záruka.
Verze 0.9 TwinAir 85 k: Používání maziv s charakteristikami nižšími než ACEA C3 a jiným stupněm SAE než
5W - 40 může způsobit poškození motoru, na něž se nevztahuje záruka.
243SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ
ÚDAJEREJSTŘÍK

PoužitíKvalitativní charakteristiky
kapalin a maziv pro řádné
fungování vozidlaOriginální kapaliny a
mazivaAplikace
Maziva a tuky pro
převodná ústrojí
pohybuSyntetické mazivo třídy SAE
75W. Předpis FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanická převodovka a
diferenciál
Vazelína na bázi sirníku
molybdeničitého pro vysoké
provozní teploty. Konzistence
N.L.G.I. 1-2. Předpis FIAT
9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Stejnoběžné klouby na
straně kola
Speciální tuk pro stejnoběžné
spojky s nízkým součinitel tření.
Konzistence N.L.G.I. 0-1. Předpis
FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Stejnoběžné klouby na
straně diferenciálu
Brzdová kapalinaSyntetické mazivo pro brzdovou
soustavu a spojku. Podle
specifikací: FMVSS n° 116 DOT
4, ISO 4925 SAE J1704. Předpis
FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydraulické brzdy a
hydraulická ovládání spojky
