fond de l'orifice de remplissage et une distance de
4 mm sous l'orifice de remplissage.
Au besoin, ajoutez du liquide pour rétablir le niveau
requis.
Fréquence de remplacement du liquide
Reportez-vous au "Programme d'entretien" pour
connaître les intervalles d'entretien appropriés.
UNITE DE TRANSFERT (PTU) - MODELES A
TRACTION INTEGRALE UNIQUEMENT
Sélection du lubrifiant
Utilisez uniquement le liquide préconisé par le
constructeur. Reportez-vous à la section "Liquides,
lubrifiants et pièces d'origine" du chapitre "Spécifica-
tions techniques".
Contrôle du niveau de liquide
Examinez visuellement l'unité à chaque vidange d'huile,
pour vérifier l'étanchéité. En cas de fuite, vérifiez le
niveau de liquide en déposant le bouchon de remplis-
sage. Le niveau de liquide doit être maintenu entre le
fond de l'orifice de remplissage et une distance de
4 mm sous l'orifice de remplissage.
Au besoin, ajoutez du liquide pour rétablir le niveau
requis.Fréquence de remplacement du liquide
Reportez-vous au "Programme d'entretien" pour
connaître les intervalles d'entretien appropriés.
ENTRETIEN EXTERIEUR ET PROTECTION
ANTICORROSION
Protection anticorrosion de la carrosserie et
de la peinture
Les exigences d'entretien de la carrosserie d'un véhi­
cule varient selon les régions parcourues et l'utilisation.
Les produits chimiques répandus sur les routes en hiver
et ceux vaporisés sur les arbres et les routes à d'autres
saisons sont très corrosifs pour les parties métalliques
de votre véhicule. En stationnement à l'extérieur, le
véhicule est exposé à la pollution atmosphérique ; sur
les routes, ce sont notamment la chaleur et le froid qui
attaquent la peinture, les pièces métalliques et le des-
sous de la caisse.
Les recommandations d'entretien qui suivent vous per-
mettent de bénéficier au maximum du traitement anti-
corrosion que reçoivent les véhicules lors de leur
fabrication.
Quelles sont les causes de la corrosion ?
La corrosion provient de la détérioration ou de l'enlè­
vement de la peinture et de la couche protectrice qui
recouvrent la carrosserie.
352
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU
VEHICULESPECIFICATIONS TECHNIQUES
INDEX

Les causes les plus courantes sont les suivantes :
 accumulation de sel, de saleté et d'humidité ;
 les projections de gravillons et de cailloux ;
 insectes, sève d'arbres et goudron ;
 l'air salin dans les régions côtières ;
 les retombées atmosphériques et les polluants indus-triels.
Lavage
 Lavez régulièrement votre véhicule. Lavez-le tou- jours à l'ombre et servez-vous d'un produit de lavage
doux ; rincez les panneaux à l'eau claire.
 Utilisez de la cire de qualité supérieure pour proté­ ger la peinture. Ne rayez pas la peinture.
 Evitez les pâtes abrasives et le polissage au disque qui peuvent amincir le vernis protecteur et la couche de
finition de la carrosserie.
N'utilisez ni produits abrasifs ni produits
tels que la paille de fer ou la poudre à
récurer qui rayent les surfaces métal­
liques et peintes. Entretiens spéciaux

Si vous conduisez sur des routes déneigées au sel,
poussiéreuses ou le long du littoral, lavez le soubasse-
ment une fois par mois au moins au tuyau d'arrosage. Les trous d'écoulement du bas des portes, des bas de
caisse et de la zone de chargement doivent être
débouchés s'ils sont obstrués.
 En cas d'éclats ou d'éraflures sur la peinture, retouchez-les immédiatement. Les frais de répara­
tion vous incombent.
 Si votre véhicule est endommagé à la suite d'un accident ou autre et que la peinture et la couche
protectrice de la tôle s'en trouvent altérés, faites-le
réparer le plus vite possible. Les frais de réparation
vous incombent.
 Si vous transportez des produits chimiques, des en- grais, du sel de déneigement, etc., ils doivent être
emballés hermétiquement.
 Si vous empruntez souvent des routes semées de gravillons, faites placer un écran pare-boue ou pare-
gravillons souple derrière chaque roue.
 Utilisez la peinture de retouche Touch Up Paint ou un équivalent pour réparer les rayures dès que pos-
sible. Votre concessionnaire agréé vous fournira une
peinture de la teinte requise.
353
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

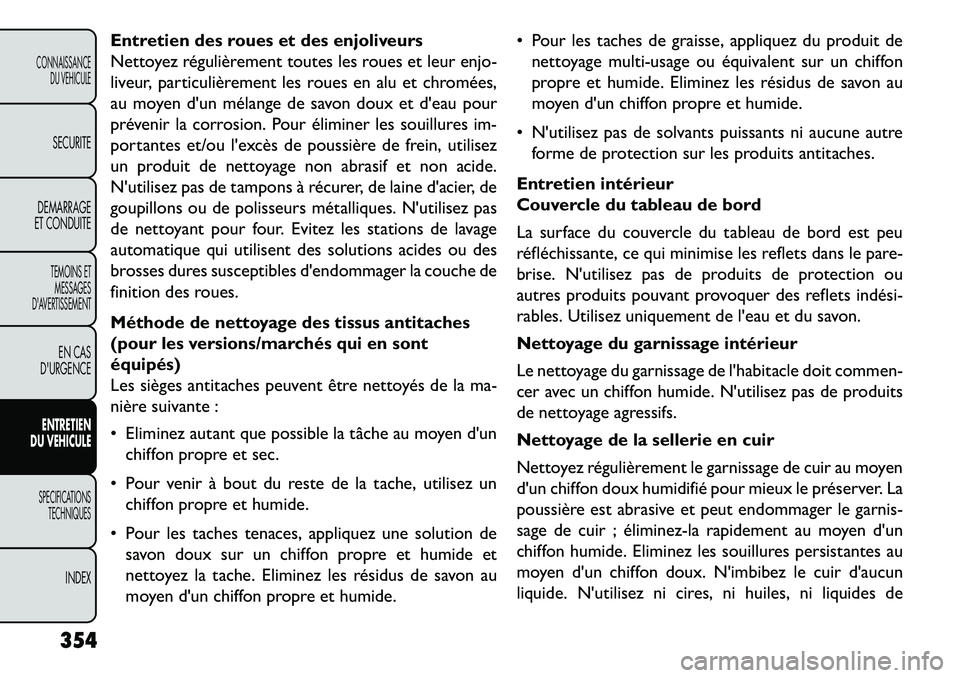

Entretien des roues et des enjoliveurs
Nettoyez régulièrement toutes les roues et leur enjo-
liveur, particulièrement les roues en alu et chromées,
au moyen d'un mélange de savon doux et d'eau pour
prévenir la corrosion. Pour éliminer les souillures im-
portantes et/ou l'excès de poussière de frein, utilisez
un produit de nettoyage non abrasif et non acide.
N'utilisez pas de tampons à récurer, de laine d'acier, de
goupillons ou de polisseurs métalliques. N'utilisez pas
de nettoyant pour four. Evitez les stations de lavage
automatique qui utilisent des solutions acides ou des
brosses dures susceptibles d'endommager la couche de
finition des roues.
Méthode de nettoyage des tissus antitaches
(pour les versions/marchés qui en sont
équipés)
Les sièges antitaches peuvent être nettoyés de la ma-
nière suivante :
 Eliminez autant que possible la tâche au moyen d'unchiffon propre et sec.
 Pour venir à bout du reste de la tache, utilisez un chiffon propre et humide.
 Pour les taches tenaces, appliquez une solution de savon doux sur un chiffon propre et humide et
nettoyez la tache. Eliminez les résidus de savon au
moyen d'un chiffon propre et humide.  Pour les taches de graisse, appliquez du produit de
nettoyage multi-usage ou équivalent sur un chiffon
propre et humide. Eliminez les résidus de savon au
moyen d'un chiffon propre et humide.
 N'utilisez pas de solvants puissants ni aucune autre forme de protection sur les produits antitaches.
Entretien intérieur
Couvercle du tableau de bord
La surface du couvercle du tableau de bord est peu
réfléchissante, ce qui minimise les reflets dans le pare-
brise. N'utilisez pas de produits de protection ou
autres produits pouvant provoquer des reflets indési­
rables. Utilisez uniquement de l'eau et du savon.
Nettoyage du garnissage intérieur
Le nettoyage du garnissage de l'habitacle doit commen-
cer avec un chiffon humide. N'utilisez pas de produits
de nettoyage agressifs.
Nettoyage de la sellerie en cuir
Nettoyez régulièrement le garnissage de cuir au moyen
d'un chiffon doux humidifié pour mieux le préserver. La
poussière est abrasive et peut endommager le garnis-
sage de cuir ; éliminez­la rapidement au moyen d'un
chiffon humide. Eliminez les souillures persistantes au
moyen d'un chiffon doux. N'imbibez le cuir d'aucun
liquide. N'utilisez ni cires, ni huiles, ni liquides de
354
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU
VEHICULESPECIFICATIONS TECHNIQUES
INDEX

nettoyage, ni solvants, ni détergents ni produits à base
d'ammoniaque pour le nettoyage du garnissage de cuir.
Il n'est pas nécessaire d'utiliser un produit d'entretien
pour le cuir.
AVERTISSEMENT !
N'utilisez pas de solvants volatils pour le
n
ettoyage. Ces produits peuvent s'en-
flammer ou causer des troubles respiratoires
dans les espaces clos.
Nettoyage des phares
La lentille des projecteurs de ce véhicule est réalisée
dans une matière plastique légère qui diffuse mieux la
lumière et qui résiste mieux aux chocs que le verre.
Cependant, ce plastique est plus sensible aux rayures
que le verre et exige des précautions lors de l'entretien.
N'essuyez pas les lentilles au moyen d'un chiffon sec,
sous peine de les rayer et de réduire leur transparence.
Utilisez une solution savonneuse douce suivie d'un
rinçage, pour éliminer la saleté de la route.
N'utilisez ni produits abrasifs, ni solvants, ni paille de fer
ni autre matériau agressif pour nettoyer les lentilles. Surfaces vitrées
Nettoyez régulièrement toutes les surfaces vitrées au
moyen d'un produit ménager pour vitres. N'utilisez
jamais de produit abrasif. Prenez soin de ne pas endom-
mager la partie interne de la lunette arrière dotée d'une
grille de dégivrage électrique. N'utilisez ni grattoir ni
autre instrument tranchant susceptible de rayer les
résistances chauffantes.
Lors du nettoyage du rétroviseur, vaporisez du produit
de nettoyage sur une serviette ou un chiffon. Ne
vaporisez pas directement le produit de nettoyage sur
le rétroviseur.
Nettoyage des lentilles en plastique du bloc
d'instruments
Les lentilles protégeant l'instrumentation sont moulées
dans du plastique transparent. Evitez de les rayer lors
de leur nettoyage.
1. Utilisez un chiffon doux et humide. Une solution
savonneuse douce peut être utilisée, à l'exclusion
des produits de nettoyage à base d'alcool ou abra-
sifs. Si vous utilisez du savon, éliminez­le au moyen
d'un chiffon humide et propre.
2. Séchez à l'aide d'un chiffon doux.
355
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

Entretien des ceintures de sécurité
Les ceintures ne peuvent être ni décolorées ni teintées
ni nettoyées au moyen de solvants chimiques ou de
produits de nettoyage abrasifs. Ils fragiliseraient le tissu.
Les rayons solaires peuvent également fragiliser le tissu.
Si les ceintures sont souillées, utilisez une solution de
savon doux ou de l'eau tiède. Ne démontez pas les
ceintures pour les nettoyer. Séchez à l'aide d'un chiffon
doux.
Remplacez les ceintures effilochées ou usées, ou dont
la boucle fonctionne mal.
NETTOYAGE DES PORTE-GOBELETS
Nettoyez-les à l'aide d'un tissu ou d'un chiffon humide
et de savon doux.ENTREPOSAGE DU VEHICULE
Si votre véhicule est immobilisé plus de 21 jours, les
précautions suivantes peuvent vous aider à protéger
votre batterie.
 Retirez le mini-fusible du centre de distribution élec­
trique étiqueté IOD (alimentation directe de bat-
terie).
 Ou débranchez le câble négatif de la batterie.
 Chaque fois que vous entreposez votre véhicule ou le mettez hors service pendant deux semaines ou plus
(pendant les vacances par exemple), faites fonction-
ner la climatisation, moteur au ralenti, pendant envi-
ron cinq minutes à fond en mode d'admission d'air
frais. Cette précaution permet de lubrifier correcte-
ment le système afin de réduire les risques d'endom-
magement du compresseur lors de la remise en
route du système.
356
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU
VEHICULESPECIFICATIONS TECHNIQUES
INDEX

CONSEILS AU SUJET DE LA
PERMUTATION DES PNEUS
Les pneus avant et arrière supportent des charges
différentes et exercent des fonctions différentes de
direction, de propulsion et de freinage. Ceci explique la
différence d'usure entre les pneus des roues avant et
arrière.
Une permutation aux intervalles prescrits réduit les
différences d'usure. La permutation est spécialement
utile dans le cas de sculptures très découpées comme
celles des pneus toutes saisons. La permutation aug-
mente la durée de vie des pneus et maintient leur
adhérence dans la boue, la neige et l'eau et contribue à
une conduite en douceur et silencieuse.357
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

SPECIFICATIONS TECHNIQUES
NUMERO D'IDENTIFICATION DU
VEHICULE
Le numéro d'identification du véhicule (VIN) figure
dans le coin avant gauche du tableau de bord et est
visible de l'extérieur du véhicule à travers le pare-brise.
Ce numéro est également estampillé dans le seuil de
porte avant droit, sous la moulure du seuil, et figure sur
l'étiquette d'information apposée sur une vitre de
votre véhicule ainsi que sur l'enregistrement et l'imma-
triculation du véhicule. (fig. 181) (fig. 182) PNEUS - GENERALITES
PRESSION DES PNEUS
Les pneus doivent être gonflés à la pression correcte,
sous peine de réduire la sécurité et l'efficacité du
véhicule. Trois facteurs sont affectés par une pression
incorrecte :
(fig. 181)
Emplacement du VIN
(fig. 182)Emplacement du VIN estampillé
358
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULE
SPECIFICATIONS TECHNIQUES
INDEX

Sécurité
AVERTISSEMENT !
 Des
pneus mal gonflés sont dangereux
et peuvent provoquer une collision.
 Un gonflage insuffisant augmente la flexibilité
des pneus et peut les faire surchauffer et les
endommager.
 Un gonflage excessif réduit la capacité
d'amortissement du pneu. Des objets se trouvant
sur la route et les nids-de-poule peuvent endom-
mager les pneus.
 Un gonflage excessif ou insuffisant des pneus
peut affecter la maniabilité du véhicule et entraî­
ner une défaillance subite des pneus, et provo-
quer ainsi une perte de contrôle du véhicule.
 Une pression inégale des pneus peut poser des
problèmes de direction.Vous risquez de perdre le
contrôle de votre véhicule.
 Des pressions inégales entre les deux côtés du
véhicule peuvent provoquer une dérive du véhi­
cule vers la droite ou vers la gauche.
 Roulez toujours avec chaque pneu gonflé à la
pression recommandée à froid.
Economie
Des pressions de gonflage incorrectes peuvent causer
une usure inégale de la bande de roulement des pneus. Une telle usure réduit la durée de vie des pneus qui
doivent alors être remplacés prématurément. Une
pression insuffisante augmente également la résistance
au roulement et donc la consommation de carburant.
Confort et stabilité directionnelle
Le gonflage correct des pneus contribue au confort des
occupants. Une pression excessive produit des se-
cousses et réduit le confort.
PRESSIONS DE GONFLAGE DES PNEUS
La pression correcte à froid de gonflage des pneus
figure soit sur le montant B côté conducteur, soit dans
l'embrasure de la porte du conducteur.
La pression doit être vérifiée et réglée et les pneus
doivent être examinés à la recherche de signes d'usure
ou de dommages au moins une fois par mois. Utilisez
un manomètre de poche de bonne qualité pour vérifier
la pression des pneus. Un examen visuel ne suffit pas à
déterminer le gonflage. Les pneus à carcasse radiale
peuvent sembler gonflés alors qu'ils sont dégonflés.
Après examen ou réglage de la pression
des pneus, replacez toujours le capuchon
de la tige de valve. Cette précaution évite
la pénétration d'humidité et de saleté dans la
valve et la protège des dommages.
359
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX
