2013 CITROEN NEMO Libretti Di Uso E manutenzione (in Italian)

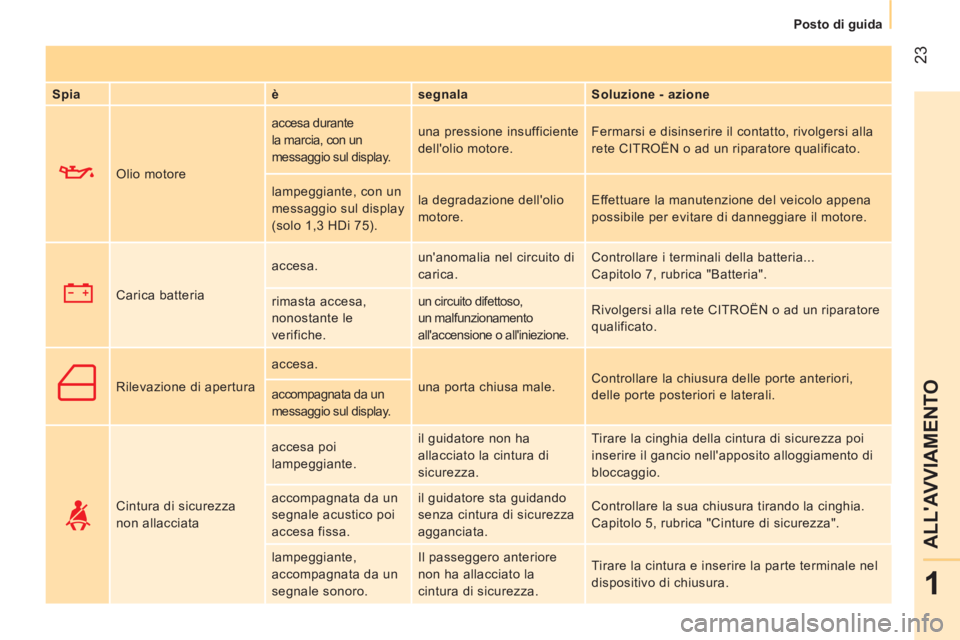

23
1
ALL'AVVIAMENTO



Posto di guida



Spia
è
segnala
Soluzione - azione
Olio motore accesa durante
la marcia, con un
messaggio sul display. una pressione insufficiente
dell'olio motore. Fermarsi e disinserire il contatto, rivolgersi alla
rete CITROËN o ad un riparatore qualificato.
lampeggiante, con un
messaggio sul display
(solo 1,3 HDi 75). la degradazione dell'olio
motore. Effettuare la manutenzione del veicolo appena
possibile per evitare di danneggiare il motore.
Carica batteria accesa. un'anomalia nel circuito di
carica. Controllare i terminali della batteria...
Capitolo 7, rubrica "Batteria".
rimasta accesa,
nonostante le
verifiche. un circuito difettoso,
un malfunzionamento
all'accensione o all'iniezione. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Rilevazione di apertura accesa.
una porta chiusa male. Controllare la chiusura delle porte anteriori,
delle porte posteriori e laterali. accompagnata da un
messaggio sul display.
Cintura di sicurezza
non allacciata accesa poi
lampeggiante. il guidatore non ha
allacciato la cintura di
sicurezza. Tirare la cinghia della cintura di sicurezza poi
inserire il gancio nell'apposito alloggiamento di
bloccaggio.
accompagnata da un
segnale acustico poi
accesa fissa. il guidatore sta guidando
senza cintura di sicurezza
agganciata. Controllare la sua chiusura tirando la cinghia.
Capitolo 5, rubrica "Cinture di sicurezza".
lampeggiante,
accompagnata da un
segnale sonoro. Il passeggero anteriore
non ha allacciato la
cintura di sicurezza. Tirare la cintura e inserire la parte terminale nel
dispositivo di chiusura.

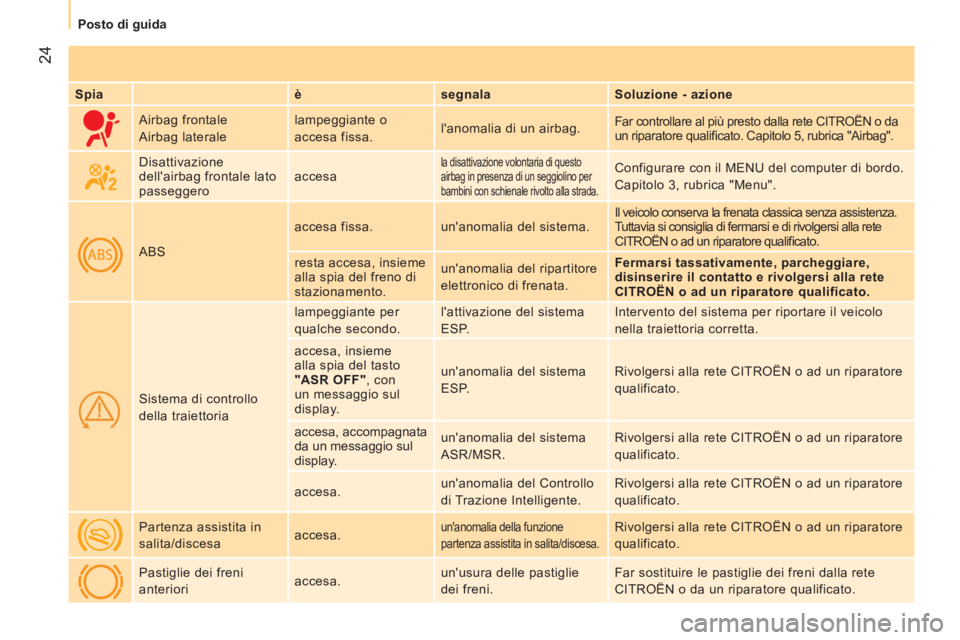

24



Posto di guida



Spia
è
segnala
Soluzione - azione
Airbag frontale
Airbag laterale lampeggiante o
accesa fissa. l'anomalia di un airbag. Far controllare al più presto dalla rete CITROËN o da
un riparatore qualifi cato. Capitolo 5, rubrica "Airbag".
Disattivazione
dell'airbag frontale lato
passeggero accesa

la disattivazione volontaria di questo
airbag in presenza di un seggiolino per
bambini con schienale rivolto alla strada. Configurare con il MENU del computer di bordo.
Capitolo 3, rubrica "Menu".
ABS accesa fissa. un'anomalia del sistema. Il veicolo conserva la frenata classica senza assistenza.
Tuttavia si consiglia di fermarsi e di rivolgersi alla rete
CITROËN o ad un riparatore qualifi cato.
resta accesa, insieme
alla spia del freno di
stazionamento. un'anomalia del ripartitore
elettronico di frenata.
Fermarsi tassativamente, parcheggiare,
disinserire il contatto e rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Sistema di controllo
della traiettoria lampeggiante per
qualche secondo. l'attivazione del sistema
ESP. Intervento del sistema per riportare il veicolo
nella traiettoria corretta.
accesa, insieme
alla spia del tasto
"ASR OFF"
, con
un messaggio sul
display. un'anomalia del sistema
ESP. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
accesa, accompagnata
da un messaggio sul
display. un'anomalia del sistema
ASR/MSR. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
accesa. un'anomalia del Controllo
di Trazione Intelligente. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Partenza assistita in
salita/discesa accesa.

un'anomalia della funzione
partenza assistita in salita/discesa. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Pastiglie dei freni
anteriori accesa. un'usura delle pastiglie
dei freni. Far sostituire le pastiglie dei freni dalla rete
CITROËN o da un riparatore qualificato.

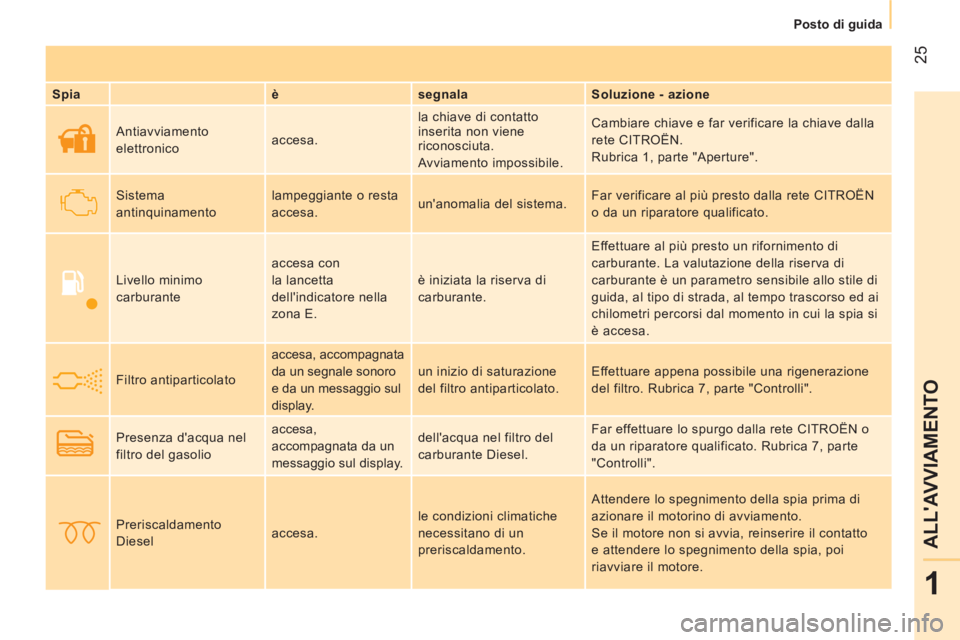

25
1
ALL'AVVIAMENTO



Posto di guida



Spia
è
segnala
Soluzione - azione
Antiavviamento
elettronico accesa. la chiave di contatto
inserita non viene
riconosciuta.
Avviamento impossibile. Cambiare chiave e far verificare la chiave dalla
rete CITROËN.
Rubrica 1, parte "Aperture".
Sistema
antinquinamento lampeggiante o resta
accesa. un'anomalia del sistema. Far verificare al più presto dalla rete CITROËN
o da un riparatore qualificato.
Livello minimo
carburante accesa con
la lancetta
dell'indicatore nella
zona E. è iniziata la riserva di
carburante. Effettuare al più presto un rifornimento di
carburante. La valutazione della riserva di
carburante è un parametro sensibile allo stile di
guida, al tipo di strada, al tempo trascorso ed ai
chilometri percorsi dal momento in cui la spia si
è accesa.
Filtro antiparticolato accesa, accompagnata
da un segnale sonoro
e da un messaggio sul
display. un inizio di saturazione
del filtro antiparticolato. Effettuare appena possibile una rigenerazione
del filtro. Rubrica 7, parte "Controlli".
Presenza d'acqua nel
filtro del gasolio accesa,
accompagnata da un
messaggio sul display. dell'acqua nel filtro del
carburante Diesel. Far effettuare lo spurgo dalla rete CITROËN o
da un riparatore qualificato. Rubrica 7, parte
"Controlli".
Preriscaldamento
Diesel accesa. le condizioni climatiche
necessitano di un
preriscaldamento. Attendere lo spegnimento della spia prima di
azionare il motorino di avviamento.
Se il motore non si avvia, reinserire il contatto
e attendere lo spegnimento della spia, poi
riavviare il motore.

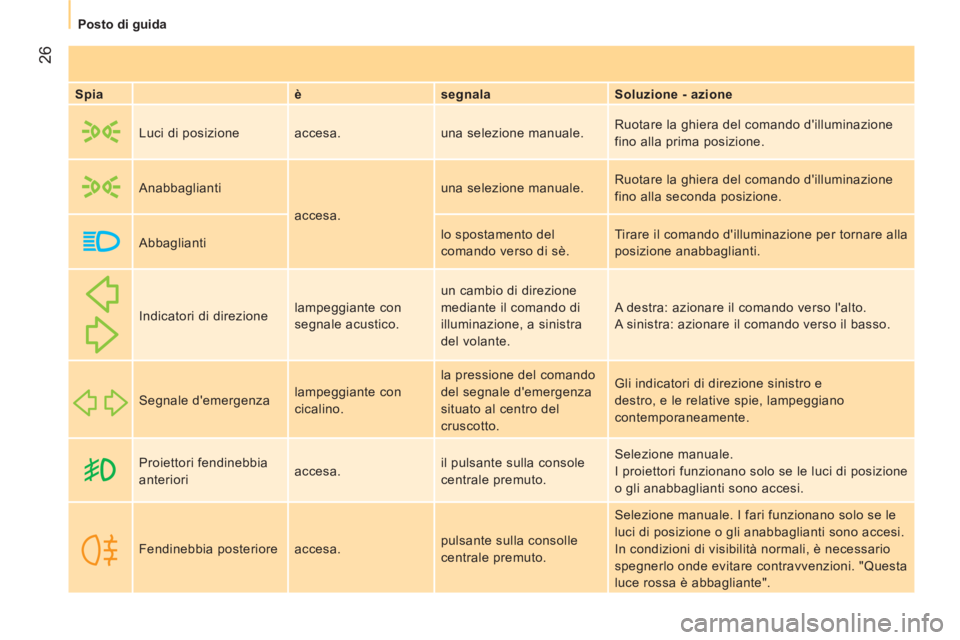

26



Posto di guida



Spia
è
segnala
Soluzione - azione
Luci di posizione accesa. una selezione manuale. Ruotare la ghiera del comando d'illuminazione
fino alla prima posizione.
Anabbaglianti
accesa. una selezione manuale. Ruotare la ghiera del comando d'illuminazione
fino alla seconda posizione.
Abbaglianti lo spostamento del
comando verso di sè. Tirare il comando d'illuminazione per tornare alla
posizione anabbaglianti.
Indicatori di direzione lampeggiante con
segnale acustico. un cambio di direzione
mediante il comando di
illuminazione, a sinistra
del volante. A destra: azionare il comando verso l'alto.
A sinistra: azionare il comando verso il basso.
Segnale d'emergenza lampeggiante con
cicalino. la pressione del comando
del segnale d'emergenza
situato al centro del
cruscotto. Gli indicatori di direzione sinistro e
destro, e le relative spie, lampeggiano
contemporaneamente.
Proiettori fendinebbia
anteriori accesa. il pulsante sulla console
centrale premuto. Selezione manuale.
I proiettori funzionano solo se le luci di posizione
o gli anabbaglianti sono accesi.
Fendinebbia posteriore accesa. pulsante sulla consolle
centrale premuto. Selezione manuale. I fari funzionano solo se le
luci di posizione o gli anabbaglianti sono accesi.
In condizioni di visibilità normali, è necessario
spegnerlo onde evitare contravvenzioni. "Questa
luce rossa è abbagliante".

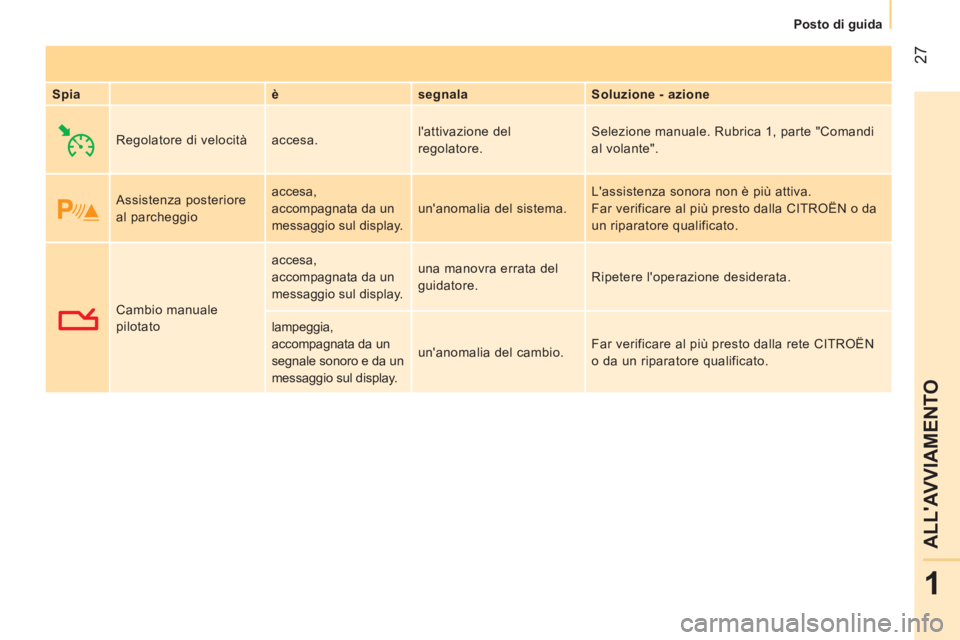

27
1
ALL'AVVIAMENTO



Posto di guida



Spia
è
segnala
Soluzione - azione
Regolatore di velocità accesa. l'attivazione del
regolatore. Selezione manuale. Rubrica 1, parte "Comandi
al volante".
Assistenza posteriore
al parcheggio accesa,
accompagnata da un
messaggio sul display. un'anomalia del sistema. L'assistenza sonora non è più attiva.
Far verificare al più presto dalla CITROËN o da
un riparatore qualificato.
Cambio manuale
pilotato accesa,
accompagnata da un
messaggio sul display. una manovra errata del
guidatore. Ripetere l'operazione desiderata.
lampeggia,
accompagnata da un
segnale sonoro e da un
messaggio sul display. un'anomalia del cambio. Far verificare al più presto dalla rete CITROËN
o da un riparatore qualificato.

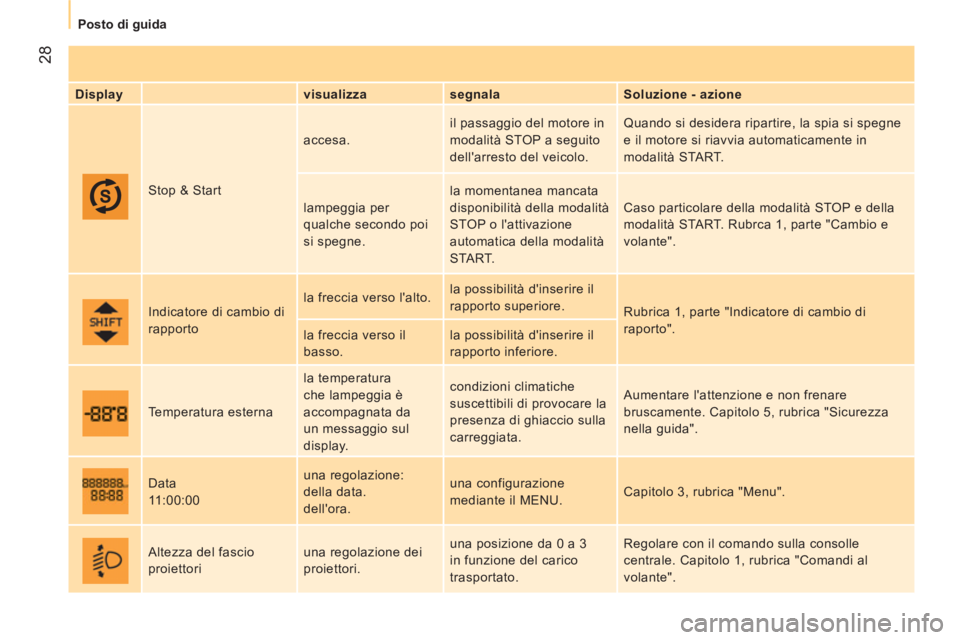

28



Posto di guida



Display
visualizza
segnala
Soluzione - azione
Stop & Start accesa. il passaggio del motore in
modalità STOP a seguito
dell'arresto del veicolo. Quando si desidera ripartire, la spia si spegne
e il motore si riavvia automaticamente in
modalità START.
lampeggia per
qualche secondo poi
si spegne. la momentanea mancata
disponibilità della modalità
STOP o l'attivazione
automatica della modalità
START. Caso particolare della modalità STOP e della
modalità START. Rubrca 1, parte "Cambio e
volante".
Indicatore di cambio di
rapporto la freccia verso l'alto. la possibilità d'inserire il
rapporto superiore.
Rubrica 1, parte "Indicatore di cambio di
raporto".
la freccia verso il
basso. la possibilità d'inserire il
rapporto inferiore.
Temperatura esterna la temperatura
che lampeggia è
accompagnata da
un messaggio sul
display. condizioni climatiche
suscettibili di provocare la
presenza di ghiaccio sulla
carreggiata. Aumentare l'attenzione e non frenare
bruscamente. Capitolo 5, rubrica "Sicurezza
nella guida".
Data
11:00:00 una regolazione:
della data.
dell'ora. una configurazione
mediante il MENU. Capitolo 3, rubrica "Menu".
Altezza del fascio
proiettori una regolazione dei
proiettori. una posizione da 0 a 3
in funzione del carico
trasportato. Regolare con il comando sulla consolle
centrale. Capitolo 1, rubrica "Comandi al
volante".

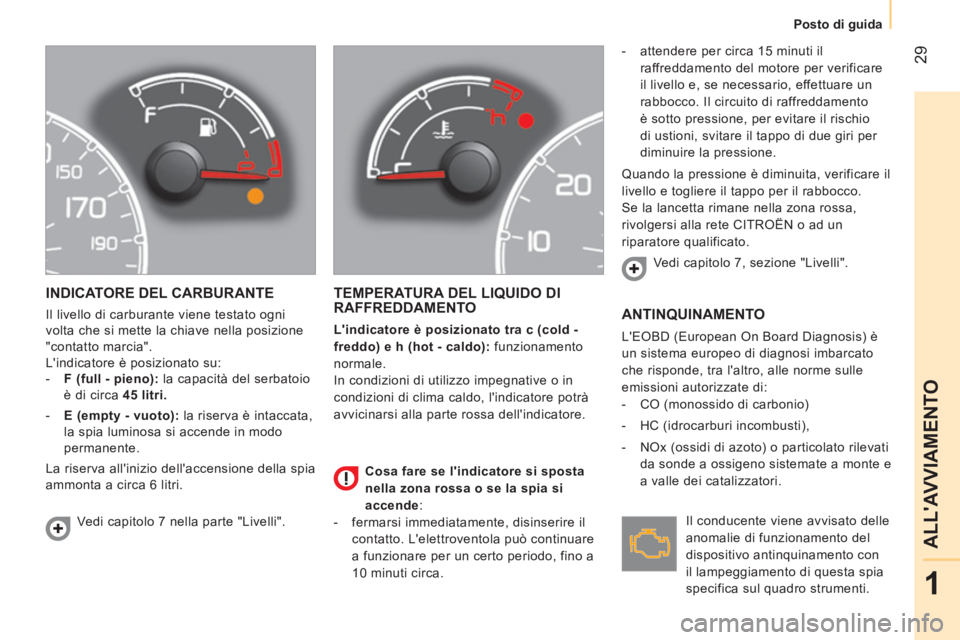

29
1
ALL'AVVIAMENTO



Posto di guida


INDICATORE DEL CARBURANTE

Il livello di carburante viene testato ogni
volta che si mette la chiave nella posizione
"contatto marcia".
L'indicatore è posizionato su:


- F (full - pieno):
la capacità del serbatoio
è di circa 45 litri.

- E (empty - vuoto):
la riserva è intaccata,
la spia luminosa si accende in modo
permanente.
La riserva all'inizio dell'accensione della spia
ammonta a circa 6 litri.

TEMPERATURA DEL LIQUIDO DI
RAFFREDDAMENTO

L'indicatore è posizionato tra c (cold -
freddo) e h (hot - caldo):
funzionamento
normale.
In condizioni di utilizzo impegnative o in
condizioni di clima caldo, l'indicatore potrà
avvicinarsi alla parte rossa dell'indicatore.
- attendere per circa 15 minuti il
raffreddamento del motore per verificare
il livello e, se necessario, effettuare un
rabbocco. Il circuito di raffreddamento
è sotto pressione, per evitare il rischio
di ustioni, svitare il tappo di due giri per
diminuire la pressione.
Quando la pressione è diminuita, verificare il
livello e togliere il tappo per il rabbocco.


Se la lancetta rimane nella zona rossa,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato. ANTINQUINAMENTO

L'EOBD (European On Board Diagnosis) è
un sistema europeo di diagnosi imbarcato
che risponde, tra l'altro, alle norme sulle
emissioni autorizzate di:


- CO (monossido di carbonio)

- HC (idrocarburi incombusti),

- NOx (ossidi di azoto) o particolato rilevati
da sonde a ossigeno sistemate a monte e
a valle dei catalizzatori.
Vedi capitolo 7 nella parte "Livelli". Vedi capitolo 7, sezione "Livelli".


Il conducente viene avvisato delle
anomalie di funzionamento del
dispositivo antinquinamento con
il lampeggiamento di questa spia
specifica sul quadro strumenti.
Cosa fare se l'indicatore si sposta
nella zona rossa o se la spia si
accende
:


- fermarsi immediatamente, disinserire il
contatto. L'elettroventola può continuare
a funzionare per un certo periodo, fino a
10 minuti circa.

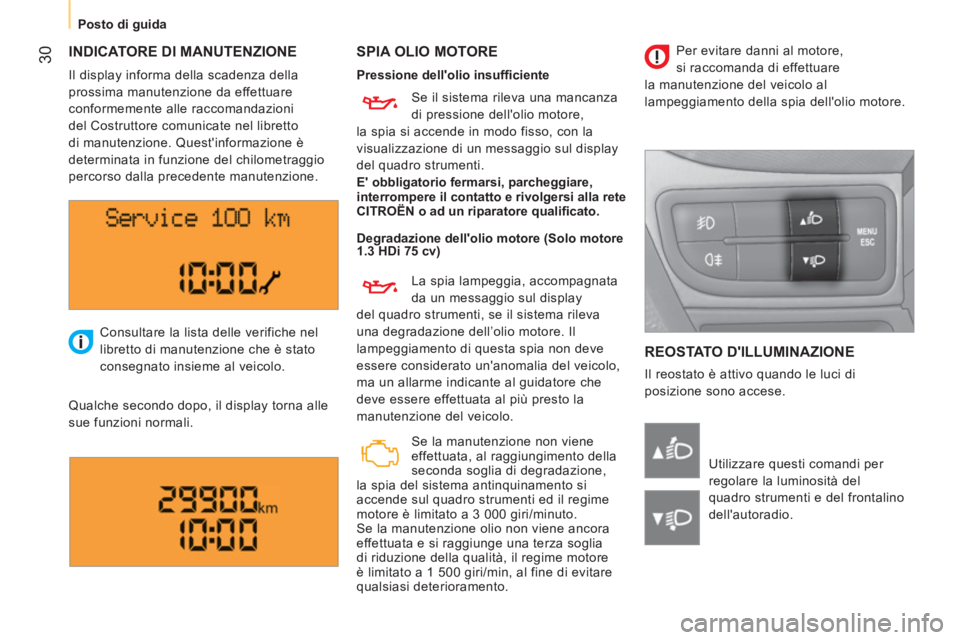

30



Posto di guida


INDICATORE DI MANUTENZIONE

SPIA OLIO MOTORE

REOSTATO D'ILLUMINAZIONE

Il reostato è attivo quando le luci di
posizione sono accese. Consultare la lista delle verifiche nel
libretto di manutenzione che è stato
consegnato insieme al veicolo.
Qualche secondo dopo, il display torna alle
sue funzioni normali.
Utilizzare questi comandi per
regolare la luminosità del
quadro strumenti e del frontalino
dell'autoradio.
Il display informa della scadenza della
prossima manutenzione da effettuare
conformemente alle raccomandazioni
del Costruttore comunicate nel libretto
di manutenzione. Quest'informazione è
determinata in funzione del chilometraggio
percorso dalla precedente manutenzione.
Pressione dell'olio insuffi ciente

Degradazione dell'olio motore (Solo motore
1.3 HDi 75 cv) Se il sistema rileva una mancanza
di pressione dell'olio motore,
la spia si accende in modo fisso, con la
visualizzazione di un messaggio sul display
del quadro strumenti.
La spia lampeggia, accompagnata
da un messaggio sul display
del quadro strumenti, se il sistema rileva
una degradazione dell’olio motore. Il
lampeggiamento di questa spia non deve
essere considerato un'anomalia del veicolo,
ma un allarme indicante al guidatore che
deve essere effettuata al più presto la
manutenzione del veicolo.
Se la manutenzione non viene
effettuata, al raggiungimento della
seconda soglia di degradazione,
la spia del sistema antinquinamento si
accende sul quadro strumenti ed il regime
motore è limitato a 3 000 giri/minuto.
Se la manutenzione olio non viene ancora
effettuata e si raggiunge una terza soglia
di riduzione della qualità, il regime motore
è limitato a 1 500 giri/min, al fine di evitare
qualsiasi deterioramento. Per evitare danni al motore,
si raccomanda di effettuare
la manutenzione del veicolo al
lampeggiamento della spia dell'olio motore.


E' obbligatorio fermarsi, parcheggiare,
interrompere il contatto e rivolgersi alla rete
CITROËN o ad un riparatore qualifi cato.
