2013 CITROEN NEMO Betriebsanleitungen (in German)

63
2



Fahrzeugabmessungen

TECHNISCHE DATEN




Kombi (in mm)


Standard
Escapade
L Länge über alles

3 959
3 970
H Höhe über alles

1 721
1 742
Höhe mit Dachträgern
1 794
1 803
A Radstand

2 513
B Vorderachsüberhang
855
866
C Hinterachsüberhang

591
D Breite über alles

2 019
Breite (mit eingeklappten Außenspiegeln)
1 816
E Spurbreite vorne

1 464
F Spurbreite hinten

1 465
G Höhe der Ladeschwelle
527
544
I Bodenlänge innen (mit Rückbank in normaler Position)
743
Bodenlänge innen (mit senkrecht hochgeklappter Rückbank)
1 130
J Maximale Ladehöhe innen (bis zur Hutablage)
592
K Maximale Innenbreite (in 10 cm Höhe vom Boden)
1 473
M Innenbreite zwischen den Radkästen
1 046

64

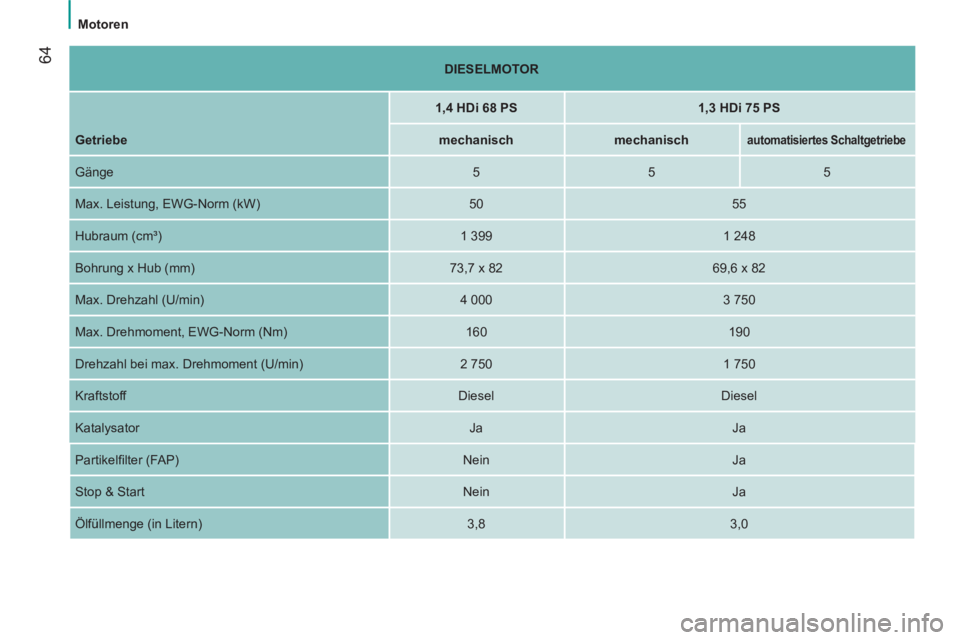

Motoren


DIESELMOTOR






1,4 HDi 68 PS



1,3 HDi 75 PS



Getriebe


mechanisch


mechanisch





automatisiertes Schaltgetriebe



Gänge
5
5
5
Max. Leistung, EWG-Norm (kW)
50
55
Hubraum (cm³)
1 399
1 248
Bohrung x Hub (mm)
73,7 x 82
69,6 x 82
Max. Drehzahl (U/min)
4 000
3 750
Max. Drehmoment, EWG-Norm (Nm)
160
190
Drehzahl bei max. Drehmoment (U/min)
2 750
1 750
Kraftstoff
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfi lter (FAP)
Nein
Ja
Stop & Start
Nein
Ja
Ölfüllmenge (in Litern)
3,8
3,0

65
2

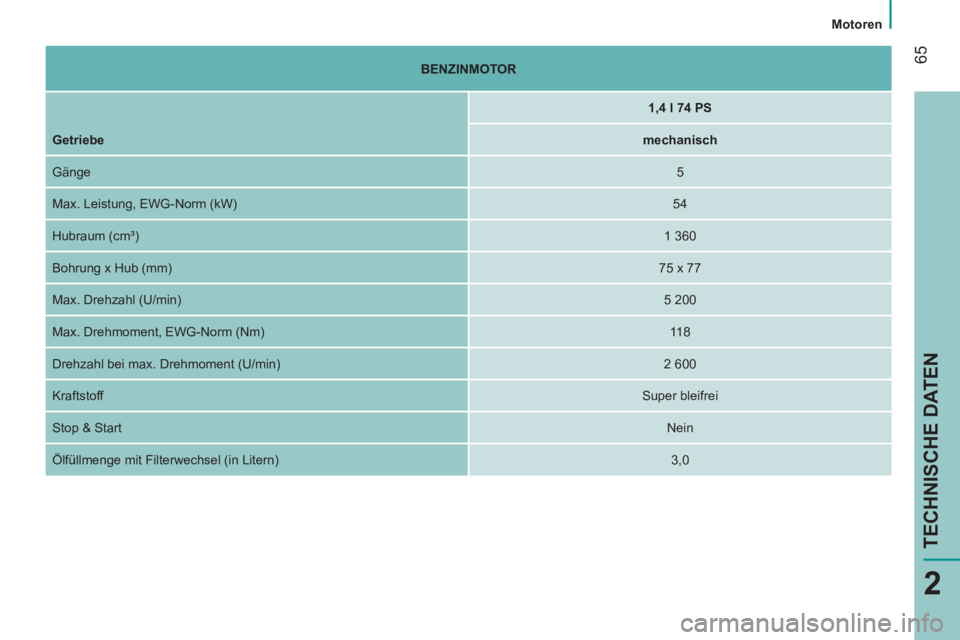

Motoren
TECHNISCHE DATEN



BENZINMOTOR






1,4 l 74 PS



Getriebe


mechanisch
Gänge

5
Max. Leistung, EWG-Norm (kW)

54
Hubraum (cm³)

1 360
Bohrung x Hub (mm)

75 x 77
Max. Drehzahl (U/min)

5 200
Max. Drehmoment, EWG-Norm (Nm)
11 8
Drehzahl bei max. Drehmoment (U/min)
2 600
Kraftstoff

Super bleifrei
Stop & Start

Nein
Ölfüllmenge mit Filterwechsel (in Litern)
3,0

66


Gewichte


GEWICHTE


Lesen Sie in Ihrem Fahrzeugschein nach.
In jedem Land ist die jeweilige Gesetzgebung für Anhängelasten zu beachten. Wenden Sie sich an das CITROËN-Händlernetz oder an eine qualifi zierte
Werkstatt, um sich über die Möglichkeiten des Fahrens mit Anhänger für Ihr Fahrzeug und das zulässige Gesamtgewicht mit Anhänger zu informieren.

67

68



Bordcomputer


BORDCOMPUTER/BENUTZERANPASSUNG - FAHRZEUGKONFIGURATION

Wenn TRIP B unter MENÜ
aktiviert ist:


- Strecke B,

- Durchschnittlicher Verbrauch B,

- Durchschnittsgeschwindigkeit B,

- Reisedauer B.
Halten Sie die Taste MENU ESC
länger
als zwei Sekunden gedrückt, um zum
Eingangsbildschirm zurückzukehren. Anzeige Ebene 1:


- Speed (Warnton Geschwindigkeit),

- Hour (Einstellung der Uhrzeit),

- Buzz (Lautstärke der Ansagen),

- Unit (Maßeinheit),

- Bag p (Beifahrerairbag).
Siehe betreffende Zeile der Tabelle
Konfiguration - Benutzeranpassung auf den
folgenden Seiten.
Zurücksetzen
Halten Sie die Taste TRIP
länger
als zwei Sekunden gedrückt, um die
angezeigten Daten auf Null zurückzusetzen. Durch Druck auf die Taste TRIP
am Ende
des Scheibenwischerschalters werden
nacheinander folgende Informationen
angezeigt:


- Reichweite,

- Strecke A,

- Durchschnittlicher Verbrauch A,

- Momentaner Verbrauch A,

- Durchschnittsgeschwindigkeit A,

- Reisedauer A.

69

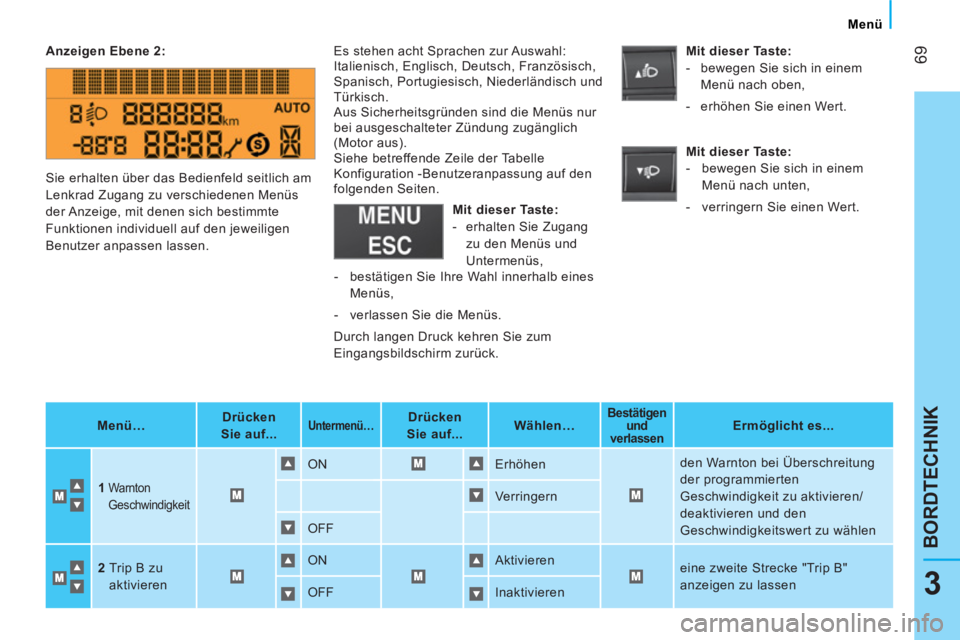

3
BORDTECHNIK

Menü


Anzeigen Ebene 2:


Menü…


Drücken
Sie auf...




Untermenü…




Drücken
Sie auf...


Wählen…



Bestätigen
und
verlassen



Ermöglicht es...


1

Warnton
Geschwindigkeit
ON Erhöhen den Warnton bei Überschreitung
der programmierten
Geschwindigkeit zu aktivieren/
deaktivieren und den
Geschwindigkeitswert zu wählen Verringern
OFF

2
Trip B zu
aktivieren ON Aktivieren
eine zweite Strecke "Trip B"
anzeigen zu lassen
OFF Inaktivieren Sie erhalten über das Bedienfeld seitlich am
Lenkrad Zugang zu verschiedenen Menüs
der Anzeige, mit denen sich bestimmte
Funktionen individuell auf den jeweiligen
Benutzer anpassen lassen. Es stehen acht Sprachen zur Auswahl:
Italienisch, Englisch, Deutsch, Französisch,
Spanisch, Portugiesisch, Niederländisch und
Türkisch.
Aus Sicherheitsgründen sind die Menüs nur
bei ausgeschalteter Zündung zugänglich
(Motor aus).
Siehe betreffende Zeile der Tabelle
Konfiguration -Benutzeranpassung auf den
folgenden Seiten.

Mit dieser Taste:


- erhalten Sie Zugang
zu den Menüs und
Untermenüs,
Mit dieser Taste:


- bewegen Sie sich in einem
Menü nach oben,

- erhöhen Sie einen Wert.


Mit dieser Taste:


- bewegen Sie sich in einem
Menü nach unten,

- verringern Sie einen Wert.


- bestätigen Sie Ihre Wahl innerhalb eines
Menüs,

- verlassen Sie die Menüs.

Durch langen Druck kehren Sie zum
Eingangsbildschirm zurück.

70

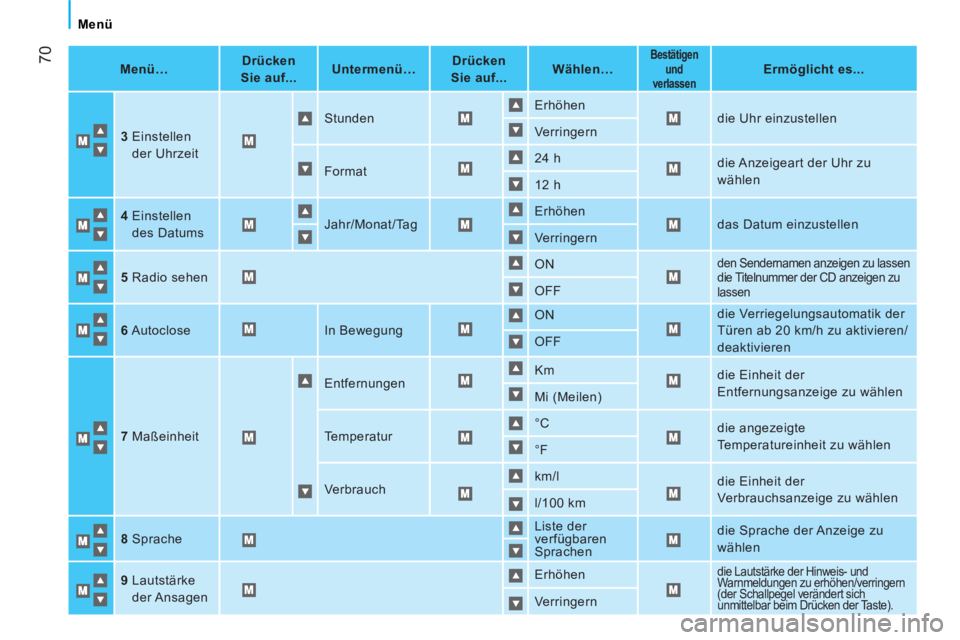

Menü


Menü…


Drücken
Sie auf...


Untermenü…


Drücken
Sie auf...


Wählen…




Bestätigen
und
verlassen


Ermöglicht es...


3
Einstellen
der Uhrzeit Stunden Erhöhen
die Uhr einzustellen
Verringern
Format 24 h
die Anzeigeart der Uhr zu
wählen
12 h

4
Einstellen
des Datums Jahr/Monat/Tag Erhöhen
das Datum einzustellen
Verringern

5
Radio sehen ON

den Sendernamen anzeigen zu lassen
die Titelnummer der CD anzeigen zu
lassen
OFF

6
Autoclose In Bewegung ON die Verriegelungsautomatik der
Türen ab 20 km/h zu aktivieren/
deaktivieren OFF

7
Maßeinheit Entfernungen Km
die Einheit der
Entfernungsanzeige zu wählen
Mi (Meilen)
Temperatur °C
die angezeigte
Temperatureinheit zu wählen
°F
Verbrauch km/l
die Einheit der
Verbrauchsanzeige zu wählen
l/100 km

8
Sprache Liste der
verfügbaren
Sprachen die Sprache der Anzeige zu
wählen

9
Lautstärke
der Ansagen Erhöhen

die Lautstärke der Hinweis- und
Warnmeldungen zu erhöhen/verringern
(der Schallpegel verändert sich
unmittelbar beim Drücken der Taste).
Verringern
