2013 CITROEN NEMO Betriebsanleitungen (in German)

143
7
SCHNELLHILFE



Austausch der Glühlampen



Frontleuchten

Öffnen Sie die Motorhaube. Greifen Sie,
um an die Lampen und Glühlampen
zu gelangen, mit der Hand hinter den
Leuchtenblock.
Entfernen Sie die Schutzabdeckungen, um
die Glühlampen auszutauschen.
Gehen Sie beim Wiedereinsetzen der
einzelnen Lampen oder Glühlampen in
umgekehrter Reihenfolge vor.

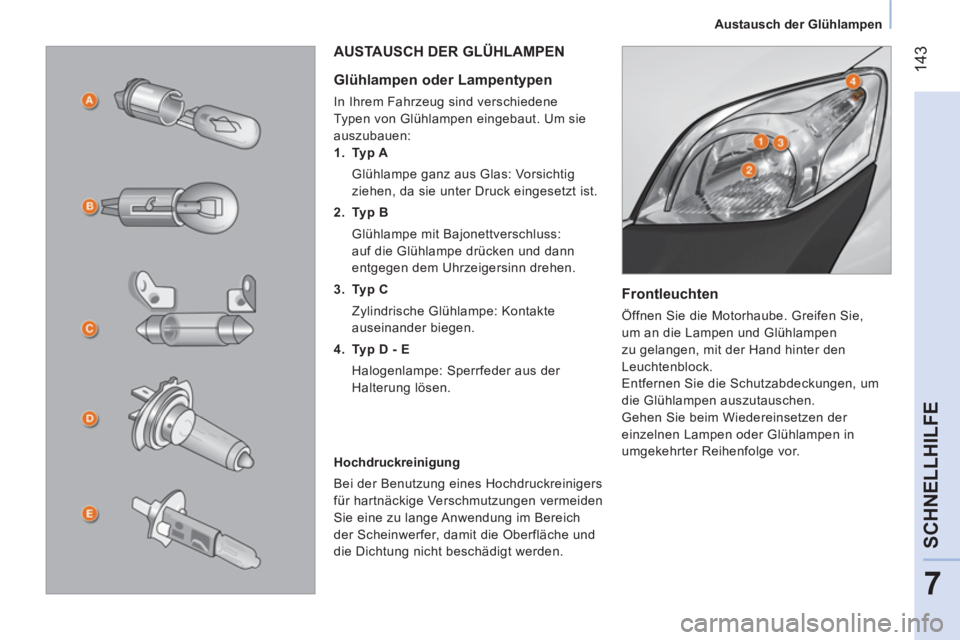

AUSTAUSCH DER GLÜHLAMPEN


Glühlampen oder Lampentypen

In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut. Um sie
auszubauen:


1.
Typ A
Glühlampe ganz aus Glas: Vorsichtig
ziehen, da sie unter Druck eingesetzt ist.

2.
Typ B
Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und dann
entgegen dem Uhrzeigersinn drehen.

3.
Typ C
Zylindrische Glühlampe: Kontakte
auseinander biegen.

4.
Typ D - E
Halogenlampe: Sperrfeder aus der
Halterung lösen.

Hochdruckreinigung
Bei der Benutzung eines Hochdruckreinigers
für hartnäckige Verschmutzungen vermeiden
Sie eine zu lange Anwendung im Bereich
der Scheinwerfer, damit die Oberfläche und
die Dichtung nicht beschädigt werden.

144

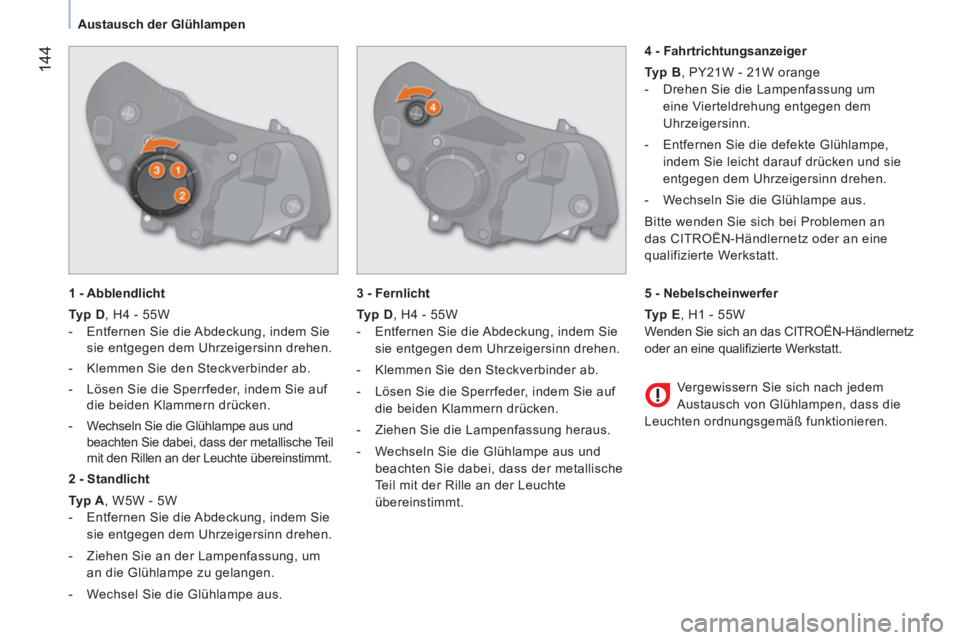

Austausch der Glühlampen


1 - Abblendlicht

Typ D
, H4 - 55W


- Entfernen Sie die Abdeckung, indem Sie
sie entgegen dem Uhrzeigersinn drehen.

- Klemmen Sie den Steckverbinder ab.

- Lösen Sie die Sperrfeder, indem Sie auf
die beiden Klammern drücken.

- Wechseln Sie die Glühlampe aus und
beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.


2 - Standlicht

Typ A
, W5W - 5W


- Entfernen Sie die Abdeckung, indem Sie
sie entgegen dem Uhrzeigersinn drehen.

- Ziehen Sie an der Lampenfassung, um
an die Glühlampe zu gelangen.

- Wechsel Sie die Glühlampe aus.

3 - Fernlicht

Typ D
, H4 - 55W


- Entfernen Sie die Abdeckung, indem Sie
sie entgegen dem Uhrzeigersinn drehen.

- Klemmen Sie den Steckverbinder ab.

- Lösen Sie die Sperrfeder, indem Sie auf
die beiden Klammern drücken.

- Ziehen Sie die Lampenfassung heraus.

- Wechseln Sie die Glühlampe aus und
beachten Sie dabei, dass der metallische
Teil mit der Rille an der Leuchte
übereinstimmt.

4 - Fahrtrichtungsanzeiger

Typ B
, PY21W - 21W orange


- Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.

- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.
Bitte wenden Sie sich bei Problemen an
das CITROËN-Händlernetz oder an eine
qualifizierte Werkstatt.

Vergewissern Sie sich nach jedem
Austausch von Glühlampen, dass die
Leuchten ordnungsgemäß funktionieren.

5 - Nebelscheinwerfer

Typ E
, H1 - 55W
Wenden Sie sich an das CITROËN-Händlernetz
oder an eine qualifi zierte Werkstatt.

145
7
SCHNELLHILFE



Austausch der Glühlampen

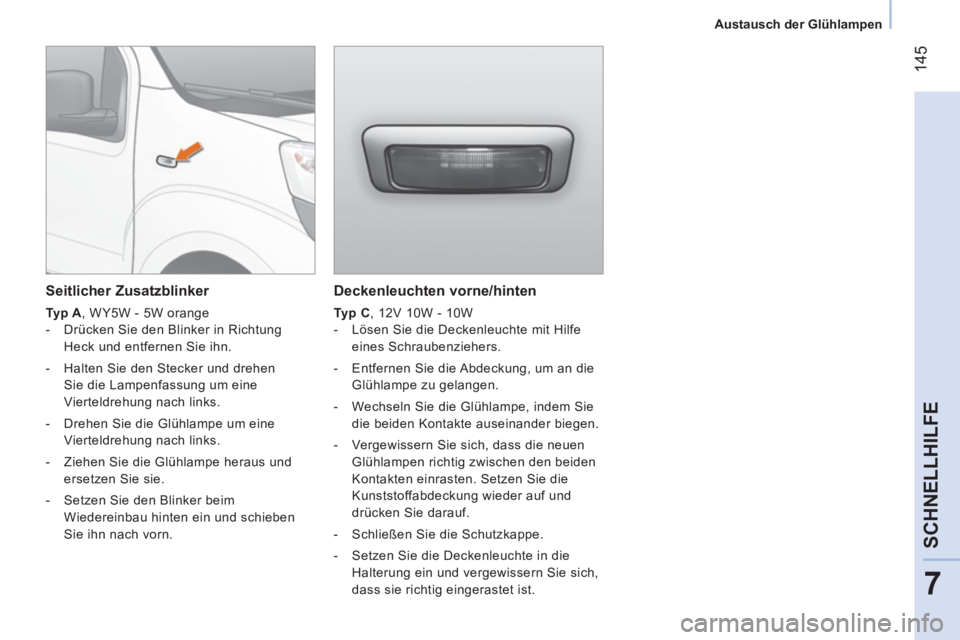

Deckenleuchten vorne/hinten


Typ C
, 12V 10W - 10W


- Lösen Sie die Deckenleuchte mit Hilfe
eines Schraubenziehers.

- Entfernen Sie die Abdeckung, um an die
Glühlampe zu gelangen.

- Wechseln Sie die Glühlampe, indem Sie
die beiden Kontakte auseinander biegen.

- Vergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten. Setzen Sie die
Kunststoffabdeckung wieder auf und
drücken Sie darauf.

- Schließen Sie die Schutzkappe.

- Setzen Sie die Deckenleuchte in die
Halterung ein und vergewissern Sie sich,
dass sie richtig eingerastet ist.



Seitlicher Zusatzblinker


Typ A
, WY5W - 5W orange


- Drücken Sie den Blinker in Richtung
Heck und entfernen Sie ihn.

- Halten Sie den Stecker und drehen
Sie die Lampenfassung um eine
Vierteldrehung nach links.

- Drehen Sie die Glühlampe um eine
Vierteldrehung nach links.

- Ziehen Sie die Glühlampe heraus und
ersetzen Sie sie.

- Setzen Sie den Blinker beim
Wiedereinbau hinten ein und schieben
Sie ihn nach vorn.

146



Austausch der Glühlampen

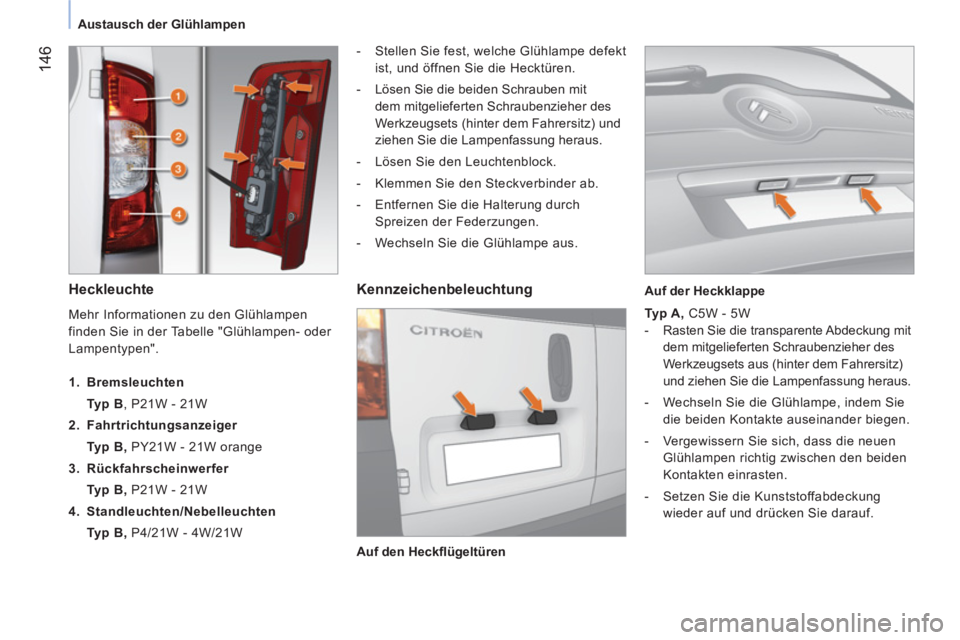

Heckleuchte



- Stellen Sie fest, welche Glühlampe defekt
ist, und öffnen Sie die Hecktüren.

- Lösen Sie die beiden Schrauben mit
dem mitgelieferten Schraubenzieher des
Werkzeugsets (hinter dem Fahrersitz) und
ziehen Sie die Lampenfassung heraus.

- Lösen Sie den Leuchtenblock.

- Klemmen Sie den Steckverbinder ab.

- Entfernen Sie die Halterung durch
Spreizen der Federzungen.

- Wechseln Sie die Glühlampe aus.


Kennzeichenbeleuchtung


Typ A,
C5W - 5W


- Rasten Sie die transparente Abdeckung mit
dem mitgelieferten Schraubenzieher des
Werkzeugsets aus (hinter dem Fahrersitz)
und ziehen Sie die Lampenfassung heraus.

- Wechseln Sie die Glühlampe, indem Sie
die beiden Kontakte auseinander biegen.

- Vergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten.

- Setzen Sie die Kunststoffabdeckung
wieder auf und drücken Sie darauf.
Mehr Informationen zu den Glühlampen
finden Sie in der Tabelle "Glühlampen- oder
Lampentypen".



1.
Bremsleuchten

Typ B
, P21W - 21W

2.
Fahrtrichtungsanzeiger


Typ B,
PY21W - 21W orange

3.
Rückfahrscheinwerfer

Typ B,
P21W - 21W

4.
Standleuchten/Nebelleuchten

Typ B,
P4/21W - 4W/21W

Auf den Heckfl ügeltüren
Auf der Heckklappe

147
7
SCHNELLHILFE



Austausch der Glühlampen

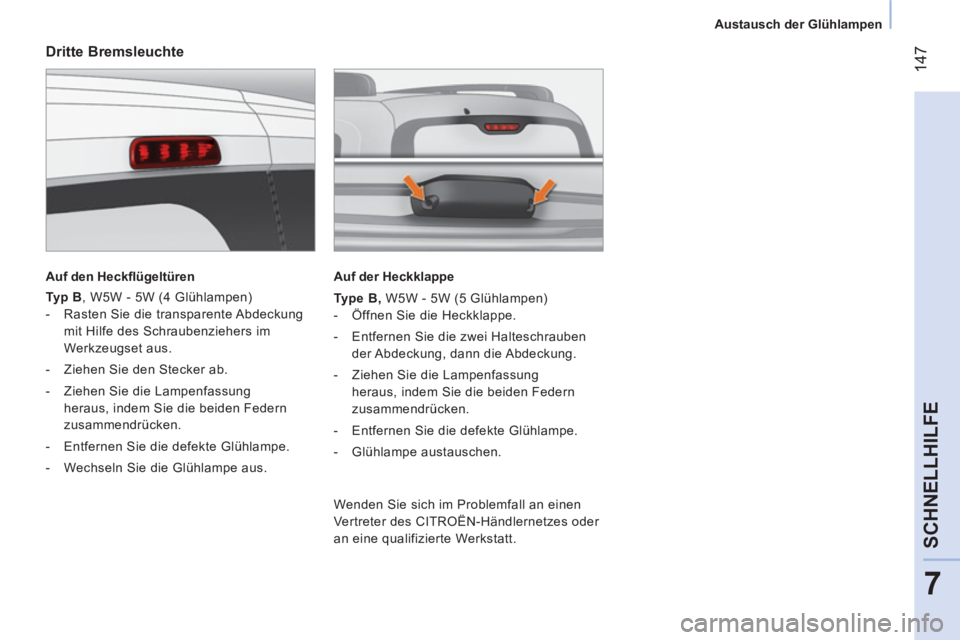

Dritte Bremsleuchte


Auf den Heckfl ügeltüren


Typ B
, W5W - 5W (4 Glühlampen)


- Rasten Sie die transparente Abdeckung
mit Hilfe des Schraubenziehers im
Werkzeugset aus.

- Ziehen Sie den Stecker ab.

- Ziehen Sie die Lampenfassung
heraus, indem Sie die beiden Federn
zusammendrücken.

- Entfernen Sie die defekte Glühlampe.

- Wechseln Sie die Glühlampe aus.

Auf der Heckklappe

Type B,
W5W - 5W (5 Glühlampen)


- Öffnen Sie die Heckklappe.

- Entfernen Sie die zwei Halteschrauben
der Abdeckung, dann die Abdeckung.

- Ziehen Sie die Lampenfassung
heraus, indem Sie die beiden Federn
zusammendrücken.

- Entfernen Sie die defekte Glühlampe.

- Glühlampe austauschen.


Wenden Sie sich im Problemfall an einen
Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Werkstatt.

148

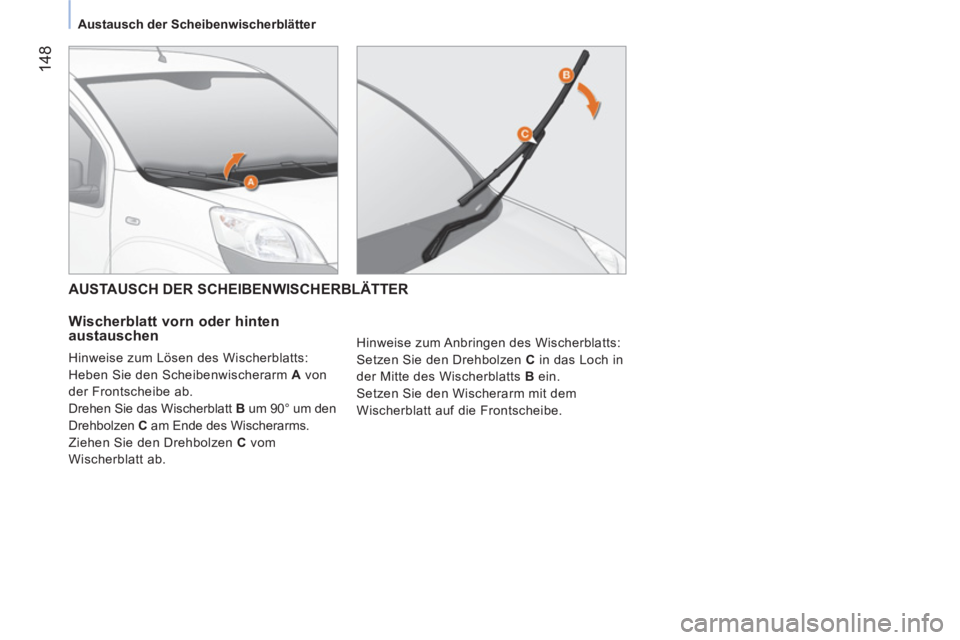

Austausch der Scheibenwischerblätter




AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

Wischerblatt vorn oder hinten
austauschen
Hinweise zum Lösen des Wischerblatts:
Heben Sie den Scheibenwischerarm A von
der Frontscheibe ab.
Drehen Sie das Wischerblatt B um 90° um den
Drehbolzen C am Ende des Wischerarms.
Ziehen Sie den Drehbolzen C vom
Wischerblatt ab. Hinweise zum Anbringen des Wischerblatts:
Setzen Sie den Drehbolzen C in das Loch in
der Mitte des Wischerblatts B ein.
Setzen Sie den Wischerarm mit dem
Wischerblatt auf die Frontscheibe.

149
7
SCHNELLHILFE



Austausch der Sicherungen


AUSTAUSCH DER SICHERUNGEN

Die beiden Sicherungskästen befinden sich
am Armaturenbrett auf der Fahrerseite und
im Motorraum.

Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
Die Nummern der Sicherungen sind auf dem
Sicherungskasten angegeben.
Benutzen Sie stets die Spezialzange, um die Sicherung
aus ihrer Aufnahme zu lösen und den Zustand des
Sicherungsdrahtes zu prüfen.

Ersetzen Sie eine defekte Sicherung immer durch
eine Sicherung der gleichen Stärke (gleiche Farbe).

Sollte der Defekt kurz nach dem Austausch der
Sicherung erneut auftreten, lassen Sie die elektrische
Anlage von einem Vertreter des CITROËN-
Händlernetzes oder durch eine qualifi zierte Werkstatt
überprüfen.

Zugang zu den Sicherungen am Armaturenbrett



- Entfernen Sie die beiden Schrauben mit
dem Zündschlüssel und kippen Sie den
Sicherungskasten, um an die Sicherungen am
Armaturenbrett zu gelangen.
Für die Instandsetzung Ihres
Fahrzeugs oder Funktionsstörungen,
deren Ursache der Einbau von zusätzlichem
Zubehör ist, das nicht vom von einem
CITROËN-Vertragspartner geliefert
und empfohlen wird und nicht nach den
entsprechenden Richtlinien eingebaut
wurde, übernimmt CITROËN grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Kosten, insbesondere, wenn der
Gesamtverbrauch der angeschlossenen
Zusatzgeräte über 10 Milliampere beträgt.

A.
In Ordnung

B.
Defekt

C.
Zange


Zugang zu den Sicherungen im Motorraum


- Entfernen Sie den Steckverbinder der linken
vorderen Leuchte und haken Sie den Deckel
des Sicherungskastens aus, um an die
Sicherungen im Motorraum zu gelangen.

150



Austausch der Sicherungen

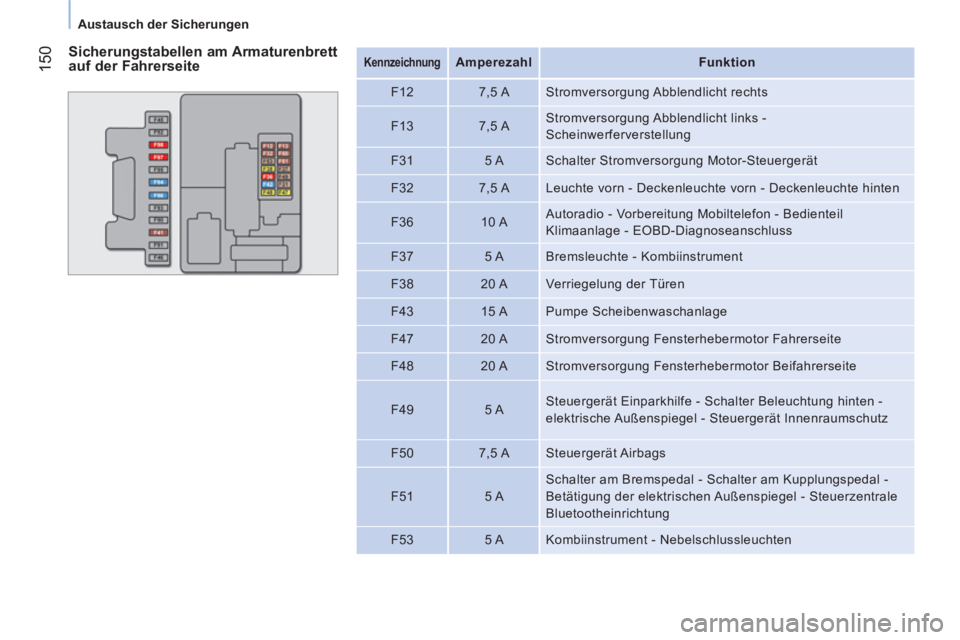

Sicherungstabellen am Armaturenbrett
auf der Fahrerseite

Kennzeichnung




Amperezahl



Funktion


F12
7,5 A Stromversorgung Abblendlicht rechts

F13
7,5 A Stromversorgung Abblendlicht links -
Scheinwerferverstellung

F31
5 A Schalter Stromversorgung Motor-Steuergerät

F32
7,5 A Leuchte vorn - Deckenleuchte vorn - Deckenleuchte hinten

F36
10 A Autoradio - Vorbereitung Mobiltelefon - Bedienteil
Klimaanlage - EOBD-Diagnoseanschluss

F37
5 A Bremsleuchte - Kombiinstrument

F38
20 A Verriegelung der Türen

F43
15 A Pumpe Scheibenwaschanlage

F47
20 A Stromversorgung Fensterhebermotor Fahrerseite

F48
20 A Stromversorgung Fensterhebermotor Beifahrerseite

F49
5 A Steuergerät Einparkhilfe - Schalter Beleuchtung hinten -
elektrische Außenspiegel - Steuergerät Innenraumschutz

F50
7,5 A Steuergerät Airbags

F51
5 A Schalter am Bremspedal - Schalter am Kupplungspedal -
Betätigung der elektrischen Außenspiegel - Steuerzentrale
Bluetootheinrichtung

F53
5 A Kombiinstrument - Nebelschlussleuchten
