SCHNELLHILFE



Batterie


BATTERIE


Ausführung ohne Stop & Start



A.
Pluspol an Ihrem Fahrzeug.

B.
Hilfsbatterie.

C.
Masse an Ihrem Fahrzeug.

D.
Minuspol an Ihrem Fahrzeug.
Laden der Batterie mit einem Ladegerät
Starten mit einer Fremdbatterie


- Rotes Kabel an Punkt A
und dann an
die (+) Klemme der Hilfsbatterie B
anschließen.

- Ein Ende des grünen oder schwarzen
Kabels an die (-) Klemme der
Hilfsbatterie B
anschließen.

- Das andere Ende des grünen oder
schwarzen Kabels an den Massepunkt C
Ihres Fahrzeugs anschließen (niemals an
Punkt D
Ihres Fahrzeugs).

- Anlasser betätigen und Motor laufen
lassen.

- Warten, bis der Motor gleichmäßig im
Leerlauf dreht und Kabel abklemmen.



Batterie erst zum Aufl aden anschließen, wenn
die Klemmen abgeklemmt worden sind.



- Die beiden Batteriepole mit Schnellspannvorrichtung
abklemmen,

- Gebrauchsanweisung des Ladegerät-Herstellers
beachten,

- Die Batteriepole und Klemmen müssen sauber sein.
Wenn sie einen (weißlichen oder grünlichen) Sulfatbelag
aufweisen, müssen sie gelöst und gesäubert werden.

- Die beiden Batteriepole, mit dem (-) Pol beginnend,
wiederanschließen.

136



Batterie

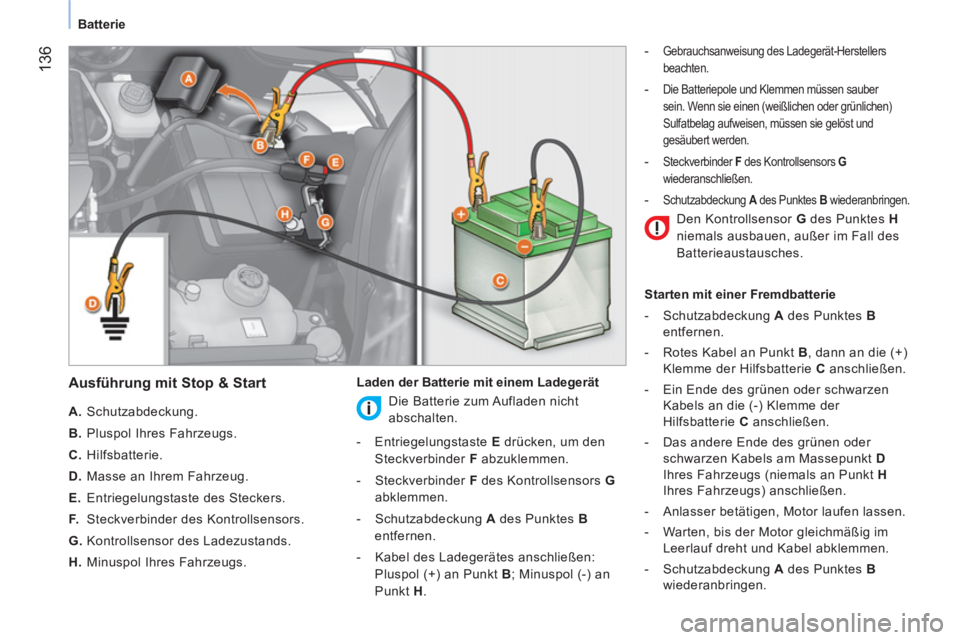

Ausführung mit Stop & Start



A.
Schutzabdeckung.

B.
Pluspol Ihres Fahrzeugs.

C.
Hilfsbatterie.

D.
Masse an Ihrem Fahrzeug.

E.
Entriegelungstaste des Steckers.

F.
Steckverbinder des Kontrollsensors.

G.
Kontrollsensor des Ladezustands.

H.
Minuspol Ihres Fahrzeugs.
Laden der Batterie mit einem Ladegerät
-
Gebrauchsanweisung des Ladegerät-Herstellers
beachten.

- Die Batteriepole und Klemmen müssen sauber
sein. Wenn sie einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie gelöst und
gesäubert werden.

- Steckverbinder F
des Kontrollsensors G
wiederanschließen.

- Schutzabdeckung A
des Punktes B
wiederanbringen.


Starten mit einer Fremdbatterie


- Schutzabdeckung A
des Punktes B
entfernen.

- Rotes Kabel an Punkt B
, dann an die (+)
Klemme der Hilfsbatterie C
anschließen.

- Ein Ende des grünen oder schwarzen
Kabels an die (-) Klemme der
Hilfsbatterie C
anschließen.

- Das andere Ende des grünen oder
schwarzen Kabels am Massepunkt D
Ihres Fahrzeugs (niemals an Punkt H
Ihres Fahrzeugs) anschließen.

- Anlasser betätigen, Motor laufen lassen.

- Warten, bis der Motor gleichmäßig im
Leerlauf dreht und Kabel abklemmen.

- Schutzabdeckung A
des Punktes B
wiederanbringen.



Die Batterie zum Aufladen nicht
abschalten.


- Entriegelungstaste E
drücken, um den
Steckverbinder F
abzuklemmen.

- Steckverbinder F
des Kontrollsensors G
abklemmen.

- Schutzabdeckung A
des Punktes B
entfernen.

- Kabel des Ladegerätes anschließen:
Pluspol (+) an Punkt B
; Minuspol (-) an
Punkt H
. Den Kontrollsensor G
des Punktes H
niemals ausbauen, außer im Fall des
Batterieaustausches.

137
7
SCHNELLHILFE



Batterie


Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und
Blei. Sie sind gemäß den gesetzlichen
Vorschriften zu entsorgen und dürfen auf
keinen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien bei einer
speziellen Sammelstelle ab.

Bei einem längeren Stillstand des
Fahrzeugs von mehr als einem
Monat empfiehlt es sich, die Batterie
abzuklemmen. Bei Ausführungen mit
Stop & Start-System:


- Entriegelungstaste E
drücken, um den
Steckverbinder F
abzuklemmen,

- Steckverbinder F
des Kontrollsensors G
abklemmen.
Den Kontrollsensor G
des Punktes H
niemals ausbauen, außer im Falle eines
Batterieaustausches.





Das Vorhandensein dieses Aufklebers,
insbesondere beim Stop & Start-System,
weist auf die Verwendung einer bleihaltigen 12 V-
Batterie mit spezieller Technologie und speziellen
Eigenschaften hin. Der Austausch oder das
Abklemmen dieser Batterie ist ausschließlich
durch einen CITROËN-Vertragspartner oder eine
qualifi zierte Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu
einem frühzeitigen Verschleiß der Batterie
führen.

Nach dem Wiedereinbau der Batterie
durch das CITROËN-Händlernetz
oder durch eine qualifizierte Werkstatt ist
das Stop & Start-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Vor dem Laden

Der Ladevorgang muss in einem belüfteten Raum und
weit entfernt von offener Flamme oder einer möglichen
Funkenquelle durchgeführt werden, um die Gefahren
einer Explosion oder eines Brandes zu vermeiden.
Versuchen Sie nicht, eine eingefrorene Batterie
aufzuladen: Sie muss vorher aufgetaut werden, um
die Gefahr einer Explosion zu vermeiden. Wenn
die Batterie eingefroren war, lassen Sie sie vor
dem Aufl aden von einem Fachmann überprüfen,
der feststellt, ob die inneren Komponenten nicht
beschädigt worden sind und das Gehäuse keine
Risse aufweist, wodurch es zum Auslaufen giftiger und
ätzender Säure kommen könnte.


Vor dem Abklemmen
Batterie nicht bei laufendem Motor
abklemmen.
Batterie erst frühestens zwei Minuten nach
dem Ausschalten der Zündung abklemmen.
Fenster und Türen vor dem Abklemmen der
Batterie schließen.
Nach dem Wiederanschließen

Nach jedem Wiederanschließen der Batterie darf der
Motor erst 1 Minute nach Einschalten der Zündung
angelassen werden, damit die elektronischen
Systeme initialisiert werden können. Sollten trotz
Beachtung dieser Vorschrift leichte Störungen
auftreten und bestehen bleiben, wenden Sie sich an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifi zierte Werkstatt.
Wenn die Batterie längere Zeit abgeklemmt war,
müssen folgende Funktionen gegebenenfalls
reinitialisiert werden:


- die Einstellungen der Anzeige (Datum, Uhrzeit,
Sprache, Einheit für Entfernung und Temperatur),

- die Sender des Autoradios,


- die Zentralverriegelung.
Bestimmte Einstellungen, die gelöscht wurden,
müssen erneut vorgenommen werden. Wenden Sie
sich diesbezüglich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifi zierte Werkstatt.

138



Radwechsel


RADWECHSEL


Fahrzeug parken

Stellen Sie das Fahrzeug nach Möglichkeit
auf waagerechtem, festen, nicht rutschigen
Untergrund ab.
Ziehen Sie die Feststellbremse an, schalten
Sie die Zündung aus und legen Sie den
ersten Gang (bei Steigung/Gefälle) ein.
Vergewissern Sie sich unbedingt, dass alle
Insassen aus dem Fahrzeug ausgestiegen
sind und sich an einem sicheren Ort
befinden.
Setzen Sie, wenn möglich einen Keil unter
das Rad, das dem auszuwechselnden Rad
schräg gegenüber liegt.

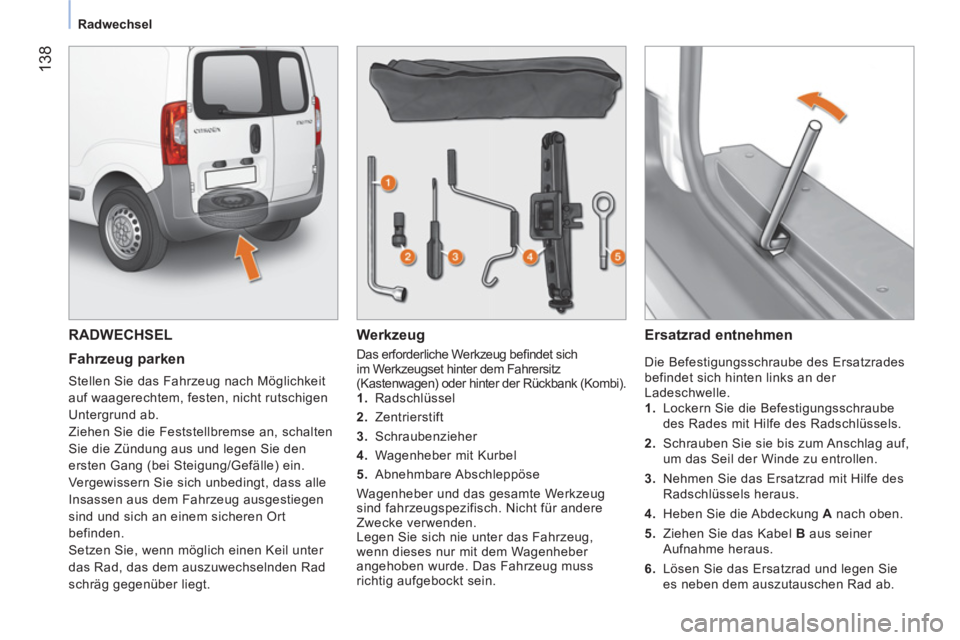

Werkzeug

Das erforderliche Werkzeug befi ndet sich
im Werkzeugset hinter dem Fahrersitz
(Kastenwagen) oder hinter der Rückbank (Kombi).


1.
Radschlüssel

2.
Zentrierstift

3.
Schraubenzieher

4.
Wagenheber mit Kurbel

5.
Abnehmbare Abschleppöse
Wagenheber und das gesamte Werkzeug
sind fahrzeugspezifisch. Nicht für andere
Zwecke verwenden.
Legen Sie sich nie unter das Fahrzeug,
wenn dieses nur mit dem Wagenheber
angehoben wurde. Das Fahrzeug muss
richtig aufgebockt sein.


Ersatzrad entnehmen

Die Befestigungsschraube des Ersatzrades
befindet sich hinten links an der
Ladeschwelle.


1.
Lockern Sie die Befestigungsschraube
des Rades mit Hilfe des Radschlüssels.

2.
Schrauben Sie sie bis zum Anschlag auf,
um das Seil der Winde zu entrollen.

3.
Nehmen Sie das Ersatzrad mit Hilfe des
Radschlüssels heraus.

4.
Heben Sie die Abdeckung A
nach oben.

5.
Ziehen Sie das Kabel B
aus seiner
Aufnahme heraus.

6.
Lösen Sie das Ersatzrad und legen Sie
es neben dem auszutauschen Rad ab.

139
7
SCHNELLHILFE



Radwechsel



Rad abnehmen




1.
Stellen Sie das Fahrzeug auf einem ebenen,
stabilen und rutschfesten Untergrund ab. Ziehen
Sie die Feststellbremse an. Schalten Sie die
Zündung aus und legen Sie je nach Gefälle den
ersten Gang bzw. den Rückwärtsgang ein.

2. Entfernen Sie die Radkappe (großes Modell) mit
Hilfe des Radschlüssels 1
, indem Sie in Höhe
des Ventildurchgangs daran ziehen.
Führen Sie den Schraubenzieher 3
in die mittlere
Aussparung der Radkappe (kleines Modell) ein
und rasten Sie sie durch Hebelbewegungen aus.

3. Lockern Sie die Radschrauben mit dem
Radschlüssel.

4.
Bringen Sie den Wagenheber entsprechend
der Abbildung unter der Karosserie
im Bereich der Markierung A
(in der
Einbuchtung des Längsträgers) möglichst
nahe am auszutauschenden Rad an.

5.
Fahren Sie den Wagenheber 4
aus, bis
er mit der Sohle den Boden berührt.
Vergewissern Sie sich, dass die Achse
der Wagenhebersohle senkrecht zum
Untergrund steht.

6.
Heben Sie das Fahrzeug an.

7.
Entfernen Sie die Schrauben und lösen Sie
das Rad.




Rad wieder einsetzen



1.
Montieren Sie die Halterung am Rad.

2.
Das Kabel B
in Position bringen.

3.
Die Abdeckung A
absenken.

4.
Das Rad anbringen.

5.
Den Schlüssel im Uhrzeigersinn drehen,
um das Ersatzrad vollständig anzuheben.

140



Radwechsel



Rad wieder anbringen


6.
Bringen Sie die Radkappe wieder an.
Setzen Sie zunächst die Aussparung am
Ventil an und drücken Sie dann mit der
Handfläche darauf.

7.
Verstauen Sie das Werkzeug und das
Rad.

8.
Prüfen Sie den Reifendruck am Rad
(siehe "Kenndaten") und lassen Sie das
Rad gegebenenfalls auswuchten. In Abschnitt 8 unter "Kenndaten" finden
Sie den Reifendruckaufkleber.
Lassen Sie schnellstmöglich vom CITROËN-
Händlernetz oder von einer qualifizierten
Werkstatt prüfen, ob die Schrauben richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat.


1.
Bringen Sie das Rad mit Hilfe des
Zentrierstifts 2
an.

2.
Drehen Sie die drei Schrauben per Hand
ein und entfernen Sie den Zentrierstift.
Bringen Sie die vierte Schraube an.

3.
Ziehen Sie die Radschrauben mit dem
Radschlüssel 1
an.

4.
Fahren Sie den Wagenheber 4
ein und
entfernen Sie ihn.

5.
Ziehen Sie die Radschrauben mit dem
Radschlüssel fest. Lassen Sie auch das Originalrad so
schnell wie möglich vom CITROËN-
Händlernetz oder von einer
qualifizierten Werkstatt reparieren und
wieder montieren.

141
7
SCHNELLHILFE



Radwechsel

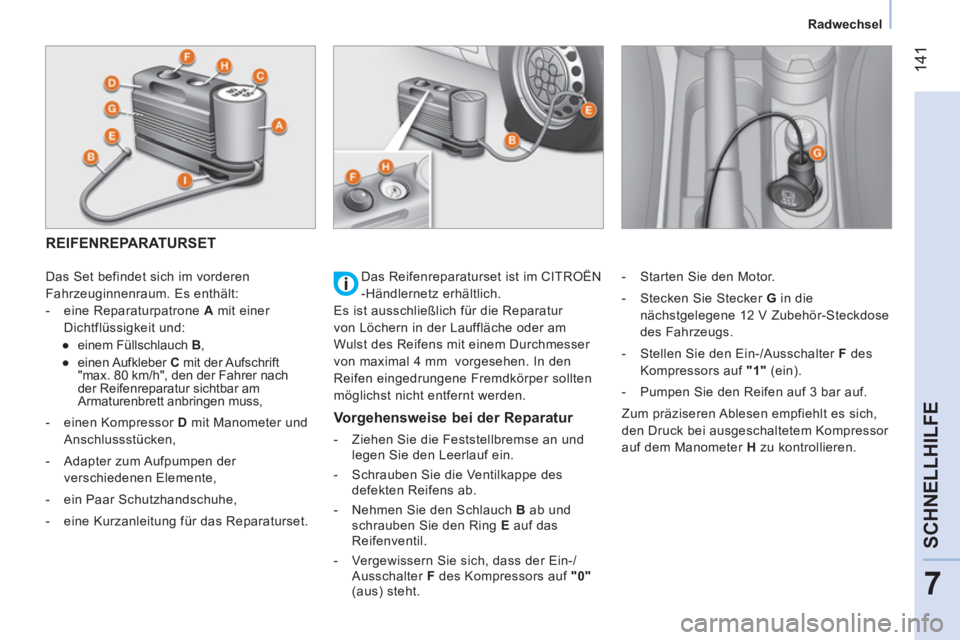

REIFENREPARATURSET


Das Set befindet sich im vorderen
Fahrzeuginnenraum. Es enthält:


- eine Reparaturpatrone A
mit einer
Dichtflüssigkeit und:


●
einem Füllschlauch B
,

●
einen Aufkleber C
mit der Aufschrift
"max. 80 km/h", den der Fahrer nach
der Reifenreparatur sichtbar am
Armaturenbrett anbringen muss,

- einen Kompressor D
mit Manometer und
Anschlussstücken,

- Adapter zum Aufpumpen der
verschiedenen Elemente,

- ein Paar Schutzhandschuhe,

- eine Kurzanleitung für das Reparaturset.


Vorgehensweise bei der Reparatur



- Ziehen Sie die Feststellbremse an und
legen Sie den Leerlauf ein.

- Schrauben Sie die Ventilkappe des
defekten Reifens ab.

- Nehmen Sie den Schlauch B
ab und
schrauben Sie den Ring E
auf das
Reifenventil.

- Vergewissern Sie sich, dass der Ein-/
Ausschalter F
des Kompressors auf "0"
(aus) steht.
- Starten Sie den Motor.

- Stecken Sie Stecker G
in die
nächstgelegene 12 V Zubehör-Steckdose
des Fahrzeugs.

- Stellen Sie den Ein-/Ausschalter F
des
Kompressors auf "1"
(ein).

- Pumpen Sie den Reifen auf 3 bar auf.
Zum präziseren Ablesen empfiehlt es sich,
den Druck bei ausgeschaltetem Kompressor
auf dem Manometer H
zu kontrollieren. Das Reifenreparaturset ist im CITROËN
-Händlernetz erhältlich.
Es ist ausschließlich für die Reparatur
von Löchern in der Lauffläche oder am
Wulst des Reifens mit einem Durchmesser
von maximal 4 mm vorgesehen. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.

142



Radwechsel



- Wenn innerhalb von 5 Minuten
der Druck
nicht mindestens 1,5 bar
beträgt:


●
klemmen Sie den Kompressor vom Ventil
und von der 12V Zubehör-Steckdose ab,

●
lassen Sie das Fahrzeug etwa 10 Meter
vorrollen, um die Dichtfl üssigkeit im
Reifeninneren zu verteilen,

●
pumpen Sie dann den Reifen noch
einmal auf.



- Wenn innerhalb von 10 Minuten
der
Druck nicht mindestens 1,8 bar
beträgt:


●
brechen Sie die Reparatur ab; der Reifen
ist zu stark beschädigt und kann nicht
repariert werden,

●
wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifi zierte
Werkstatt.



- Wenn der Reifen auf 3 bar
aufgepumpt
ist, lassen Sie den Motor sofort an.
Halten Sie nach etwa zehnminütiger Fahrt
an und kontrollieren Sie den Reifendruck
erneut.
Korrigieren Sie den Reifendruck bei Bedarf
und wenden Sie sich schnellstmöglich an
das CITROËN-Händlernetz oder an eine
qualifizierte Werkstatt.
Informieren Sie den Techniker unbedingt
darüber, dass Sie den Reifen mit dem
Reparaturset instand gesetzt haben
und geben Sie ihm die dazugehörige
Gebrauchsanleitung.


Kontrolle und Wiederherstellung des
Reifendrucks
Um den Reifendruck zu kontrollieren und
wiederherzustellen, benutzen Sie den
Kompressor, und zwar wie folgt:


- klemmen Sie den Schlauch I
ab,

- schließen Sie ihn direkt an das
Reifenventil an,
auf diese Weise wird die Patrone an
den Kompressor angeschlossen und die
Dichtflüssigkeit nicht eingespritzt.

Austausch der Reparaturpatrone

Klemmen Sie den Schlauch I
ab.
Drehen Sie die Patrone entgegen dem
Uhrzeigersinn und heben Sie sie an.
Führen Sie eine neue Patrone ein und
drehen Sie sie im Uhrzeigersinn.
Schließen Sie den Schlauch I
wieder an und
setzen Sie den Schlauch B
wieder in die
dafür vorgesehene Aufnahme ein.

Die Reparaturpatrone enthält
Äthylenglykol, das bei Einnahme
schädlich ist und die Augen reizt.
Bewahren Sie sie deshalb außerhalb der
Reichweite von Kindern auf.
Werfen Sie die Patrone nach Gebrauch
nicht einfach weg, sondern lassen Sie sie
im CITROËN-Händlernetz oder von einer
Wiederverwertungseinrichtung entsorgen. Wenn Luft vom Reifen abgelassen werden
muss:


- schließen Sie den Schlauch I
wieder an
das Reifenventil an,

- drücken Sie auf die gelbe Taste in der
Mitte des Kompressorschalters F
.
