Ratta vahetamine
KIIRE ABI
7

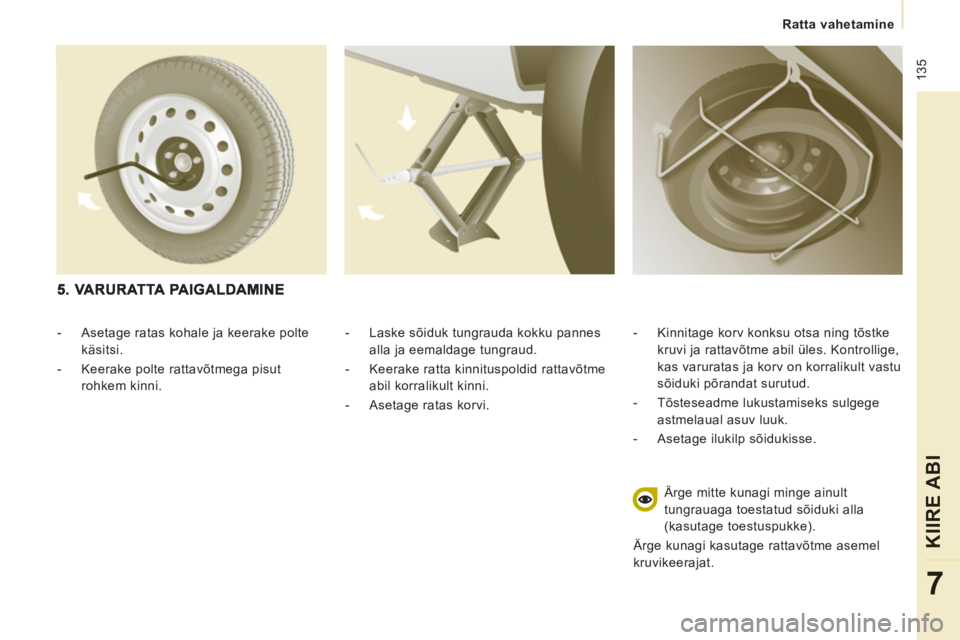

- Laske sõiduk tungrauda kokku pannes
alla ja eemaldage tungraud.

- Keerake ratta kinnituspoldid rattavõtme
abil korralikult kinni.

- Asetage ratas korvi.
- Kinnitage korv konksu otsa ning tõstke
kruvi ja rattavõtme abil üles. Kontrollige,
kas varuratas ja korv on korralikult vastu
sõiduki põrandat surutud.

- Tõsteseadme lukustamiseks sulgege
astmelaual asuv luuk.

- Asetage ilukilp sõidukisse.
Ärge mitte kunagi minge ainult
tungrauaga toestatud sõiduki alla
(kasutage toestuspukke).
Ärge kunagi kasutage rattavõtme asemel
kruvikeerajat.


- Asetage ratas kohale ja keerake polte
käsitsi.

- Keerake polte rattavõtmega pisut
rohkem kinni.

136


Lumetõke

LUMETÕKE

Mõnedes riikides paigaldatakse esimese
kaitseraua alaossa lumetõke, et vältida lume
kogunemist radiaatori jahutusventilaatori
kohale.

PAIGALDAMINE



- Asetage lumetõke vastu esimese
kaitseraua keskkohta A
.

- Kinnitage tõke, vajutades nurkades
asuvale neljale klambrile B
.

Kui välistemperatuur on üle 10°C (lumesadu
ei ole ette näha) või kui tagurdate, tuleb
lumetõke eemaldada.

EEMALDAMINE



- Asetage kruvikeeraja iga klambri kõrval
oleva augu juurde.

- Lükake klambrid B
kruvikeeraja abil
kordamööda lahti.



6. PARANDATUD REHVITAGASIASETAMINE

Ratta tagasiasetamine toimub sarnaselt
etapiga 5 ; ärge unustage paigaldada ilukilpi.
Teemast 8, osast "Identifitseerimine"
leiate rehvide sildi asukoha.
Varuratas ei ole mõeldud pikkade
vahemaade läbimiseks, laske nii kiiresti
kui võimalik poltide kinnitatus ja varuratta
rõhk CITROËN esinduses või kvalifitseeritud
töökojas üle kontrollida. Laske katkine rehv
kohe CITROËN esinduses või kvalifitseeritud
töökojas ära parandada ja sõiduki alla tagasi
paigaldada.

137
Lambipirni vahetamine
KIIRE ABI
7
LAMBIPIRNI VAHETAMINE


Tüüp C
Halogeenpirn : võtke
kinnitusvedru välja.
Tüüp A
Üleni klaasist pirn :
tõmmake õrnalt, sest ta
on surve all.

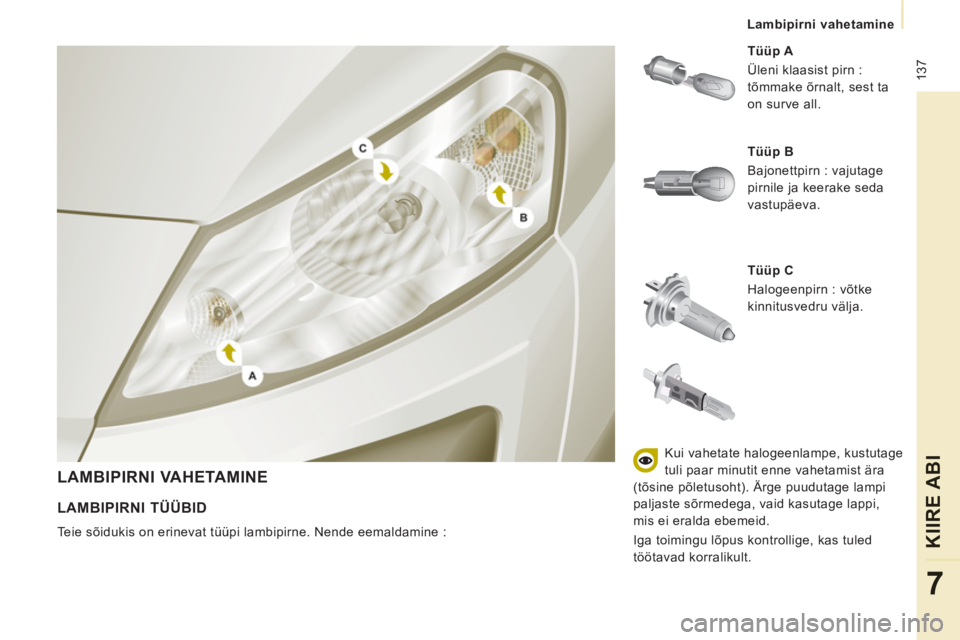

LAMBIPIRNI TÜÜBID

Teie sõidukis on erinevat tüüpi lambipirne. Nende eemaldamine :
Tüüp B
Bajonettpirn : vajutage
pirnile ja keerake seda
vastupäeva.
Kui vahetate halogeenlampe, kustutage
tuli paar minutit enne vahetamist ära
(tõsine põletusoht). Ärge puudutage lampi
paljaste sõrmedega, vaid kasutage lappi,
mis ei eralda ebemeid.
Iga toimingu lõpus kontrollige, kas tuled
töötavad korralikult.

138


Lambipirni vahetamine

3.
Suunatuled
Tüüp B
, PY21 W - 21 W (kollane)


- Keerake lambipesa veerand pööret
vastupäeva.

- Võtke pirn välja, sellele kergelt
vajutades ja vastupäeva keerates.

- Asendage lambipirn uuega.
- Asetage kate igast servast korralikult
tagasi, et ta veekindel oleks.

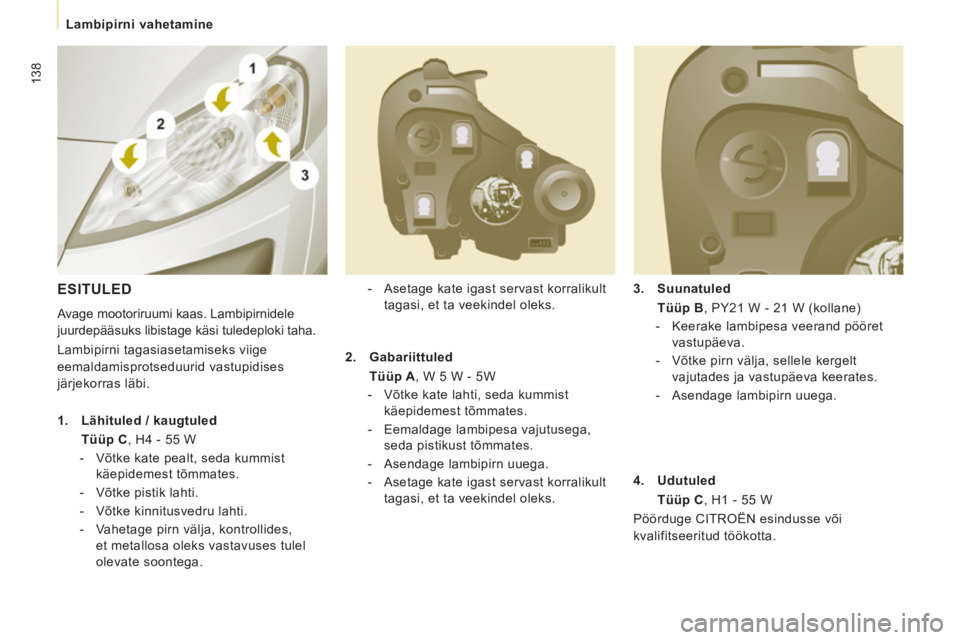

ESITULED

Avage mootoriruumi kaas. Lambipirnidele
juurdepääsuks libistage käsi tuledeploki taha.
Lambipirni tagasiasetamiseks viige
eemaldamisprotseduurid vastupidises
järjekorras läbi.


1.
Lähituled / kaugtuled
Tüüp C
, H4 - 55 W


- Võtke kate pealt, seda kummist
käepidemest tõmmates.

- Võtke pistik lahti.

- Võtke kinnitusvedru lahti.

- Vahetage pirn välja, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.
2.
Gabariittuled
Tüüp A
, W 5 W - 5W


- Võtke kate lahti, seda kummist
käepidemest tõmmates.

- Eemaldage lambipesa vajutusega,
seda pistikust tõmmates.

- Asendage lambipirn uuega.

- Asetage kate igast servast korralikult
tagasi, et ta veekindel oleks.
4.
Udutuled
Tüüp C
, H1 - 55 W
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.

139
Lambipirni vahetamine
KIIRE ABI
7

DUBLEERIV KÜLGMINE SUUNATULI


Tüüp A
, WY5W - 5W (kollane)


- Lükake suunatuld tahapoole ja
eemaldage see.

- Hoidke pistikust kinni ja keerake
lambialust veerandpöörde võrra
vasakule.

- Keerake lambipirni veerandpöörde võrra
vasakule, võtke välja ja vahetage uue vastu.

- Tagasiasetamisel lükake tuli kõigepealt
tahapoole ja siis tõmmake uuesti ette.
Ees / Taga


Kollast värvi lambipirnid (suunatuled ja
dubleerivad suunatuled) tuleb asendada
samade omadustega ja sama värvusega
pirnidega.

Tüüp A
, 12 V 5 W - 5 W


- Lambikatte avamiseks libistage
kruvikeeraja ots laetule kummalgi pool
olevatesse avadesse.

- Tõmmake pirn välja ja asendage uuega.

- Kinnitage laetuli oma kohale ja
kontrollige, et ta jääks korralikult
paigale.



Survepesu

Väga määrdunud kohtade survepesu
korral vältige tulesid ja nende ümbrust,
survepesu võib tulede lakikihti ja tihendeid
kahjustada.

140


Lambipirni vahetamine

TAGATULED

Täpsemat informatsiooni lambipirnide kohta
leiate tabelist "Lambipirnide tüübid".

- Tehke kindlaks vigase pirni asukoht ja
avage tagauksed 180°. Teema 2, osa
"Uksed".

- Eemaldage kaks kinnituskruvi.
Tõmmake väljastpoolt läbipaistvat katet.

- Tulest kinni hoides võtke pistik lahti.
- Lükake 8 klambrit laiali ja eemaldage
lambipesa.

- Eemaldage vigane lambipirn, sellele
kergelt vajutades ja vastupäeva
keerates.

- Asendage lambipirn uuega.

1.
Pidurituled/gabariittuled

Tüüp B
, P21/5 W - 21/5 W

2.
Suunatuled

Tüüp B
, PY21 W - 21 W (kollane)

3.
Tagurdustuled

Tüüp B
, P21 W - 21 W

4.
Udutuled

Tüüp B
, P21 W - 21 W Tagasiasetamisel paigaldage korralikult :


- 8 klambrit,

- kaks valget klambrit kummist
avadesse veekindluse tagamiseks,

- toitejuhtmed (et need kuskile kinni
ei jääks).

Lambipirni vahetamine
KIIRE ABI
7
LISAPIDURITULI

Type A

, W5W - 5W
Tüüp B
, P21W - 21W

NUMBRIMÄRGI TULED


Tüüp A
, W5W - 5W

Tagaluugiga


- Eemaldake plastikkate kruvikeeraja
abil noolega näidatud kohast.

- Vahetage lambipirn uue vastu.

- Asetage plastikkate tagasi ja vajutage
sellele.


Tiibustega


- Võtke vooderdus lahti.

- Ühendage juhe klambrit eest lükates
lahti.

- Eemaldage plastikkate.

- Keerake lambipesa veerandpöörde
võrra vastupäeva.

- Vahetage lambipirn uue vastu.


Tuli väljaspool (tiibuksed)


- Keerake mõlemad kruvid 20 otsaga
Torx
TM võtme abil lahti.

- Võtke tuli välja.

- Asendage pirn uuega.
Tuli seespool (luuk)


- Keerake mõlemad kruvid 20 otsaga
To r x
TM võtme abil lahti.

- Eemaldage plastikkate.

- Eemaldage lambialus, klambreid
kõrvale lükates.

- Eemaldage katkine pirn, kergelt pirnile
vajutades ja seda vastupäeva keerates.

- Asendage pirn uuega.

142


Kaitsme vahetamine

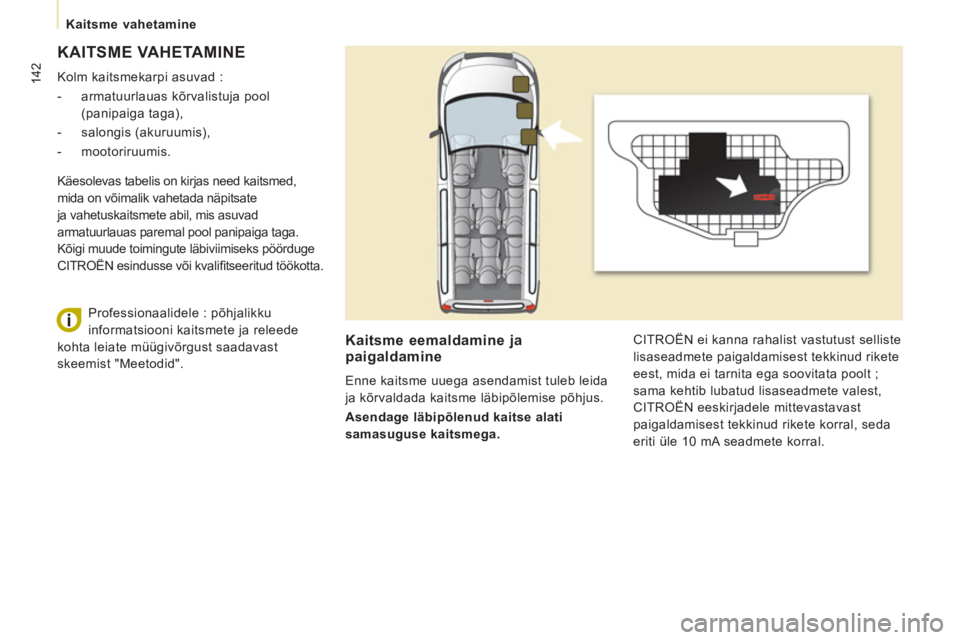

KAITSME VAHETAMINE

Kolm kaitsmekarpi asuvad :


- armatuurlauas kõrvalistuja pool
(panipaiga taga),

- salongis (akuruumis),

- mootoriruumis.
Kaitsme eemaldamine ja paigaldamine

Enne kaitsme uuega asendamist tuleb leida
ja kõrvaldada kaitsme läbipõlemise põhjus.

Asendage läbipõlenud kaitse alati
samasuguse kaitsmega. CITROËN ei kanna rahalist vastutust selliste
lisaseadmete paigaldamisest tekkinud rikete
eest, mida ei tarnita ega soovitata poolt ;
sama kehtib lubatud lisaseadmete valest,
CITROËN eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral, seda
eriti üle 10 mA seadmete korral. Käesolevas tabelis on kirjas need kaitsmed,
mida on võimalik vahetada näpitsate
ja vahetuskaitsmete abil, mis asuvad
armatuurlauas paremal pool panipaiga taga.
Kõigi muude toimingute läbiviimiseks pöörduge
CITROËN esindusse või kvalifi tseeritud töökotta.
Professionaalidele : põhjalikku
informatsiooni kaitsmete ja releede
kohta leiate müügivõrgust saadavast
skeemist "Meetodid".
