2013 CITROEN DS3 CABRIO Priručnik (in Serbian)

215
Praktične informacije


Osigurači ispod komandne
table vozila
Kutija sa osiguračima je sme

Osigurač br.JačinaFunkcije
F820 AVišenamenski ekran, autoradio, radio navigacija, računar alarma, sirena za alarm.
F
930 AUtičnica od 12 V, napajanje za prenosni sistem navigacije.
F1
015 AKomande na volanu.
F1
115 AZaštita od krađe, dijagnostička utičnica, računar automatskog menjača.
F12 15
ASenzor za kišu/osvetljenost, kuka za vuču.
F1
35 AKontaktor glavnog stop svetla, kući

217Praktične informacije

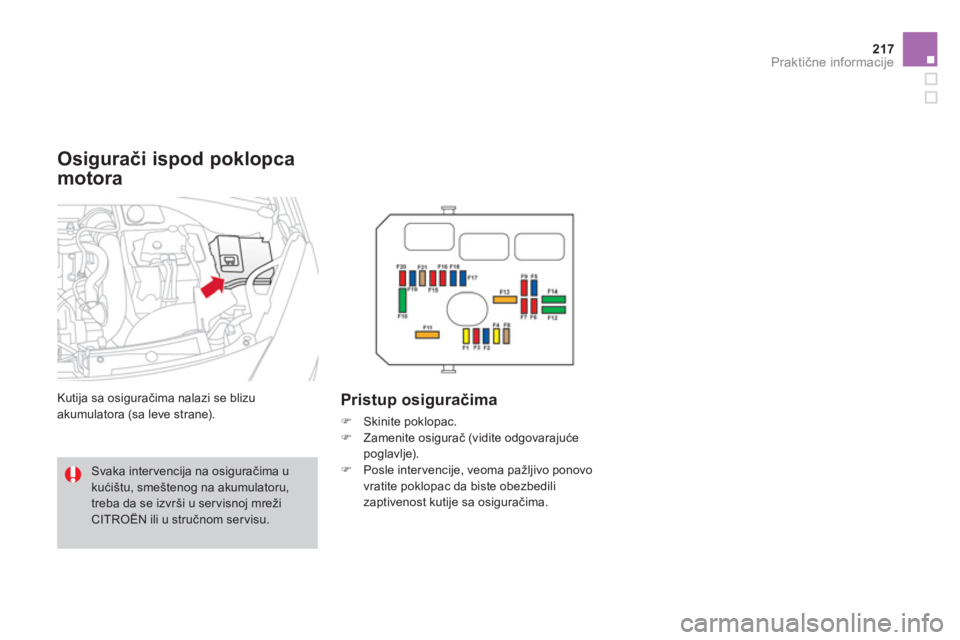

Osigurači ispod poklopca
motora

Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).Pristup osiguračima
)
Skinite poklopac.
)
Zamenite osigurač (vidite odgovarajuće
poglavlje).) Posle intervencije, veoma pa

Tabela za osigurače
Osigurač br.JačinaFunkcije
F120 A
Napajanje računara motora, relej za komandu grupe motor-ventilatora, glavni relej za kontrolu multifunkcionalnogmotora, pumpa ubrizgavanja (Dizel).
F
215 A Sirena.
F
310 A Pranje prednjih i zadnjih stakala.
F420 A Dnevna svetla.
F
515 A Grejač goriva (Dizel), pumpa za dodavanje aditiva (Dizel), protokomer vazduha (Dizel), elektroventil EGR (Dizel),
blow-by grejač i elektroventili (VTi).
F
610 A Računar ABS/ESP, sekundarni kontaktor stop svetla.
F
710 A Električni ser vo - upravljač, automatski menjač.
F
825 A Komanda za starter.
F9
10 A Komutacijsko kućište za zaštitu (Dizel).
F10
30 A Grejač goriva (Dizel), blow-by grejač (Dizel), pumpa za gorivo (VTi), brizgaljke i bobine za paljenje (benzin).
F1140 A Ventilator klima uređaja.

219Praktične informacije
Osigurač br.JačinaFunkcije
F1230 AMala/velika brzina brisača prednjeg stakla.
F1
340 ANapajanje kućišta inteligentnog opsluživanja-BSI-a (+ posle davanja kontakta).
F1430 ANapajanje Valvetronic (VTi).
F15 10
ADugo svetlo, desno.
F1
610 ADugo svetlo, levo.
F1715 AKratko svetlo, levo.
F1
815 AKratko svetlo, desno.
F1
915 ALambda sonde i elektroventili (VTi), elektroventili (Dizel),
elektroventil EGR (Dizel).
F20 10
APumpe, pilotirani termostat (VTi), elektroventil razvoda(THP), sonda za merenje nivoa vode u dizelu (Dizel).
F2
15 ANapajanje komande grupe moto-ventilator, ABS/ESP, p u m p a
turbine (THP).

Tabela maksi osigurača
Osigurač br.JačinaFunkcije
MF1*60 A Grupa motor-ventilatora.
MF2*30 A
Pumpa ABS/ESP.
MF3 * 30 A
Elektroventili ABS/ESP.
MF4 * 60 A
Napajanje BSI-a.
MF5 * 60 A
Napajanje BSI-a.
MF6 * 30 A
Dodatna grupa moto-ventilatora (THP).
MF7 *80 A
Kutija sa osiguračima u kabini.
MF
8 *- Ne koristi se.
*
Maksi osi
gurači služe kao dodatna zaštita električnih sistema. Svaka inter vencija na velikim osiguračima treba da se vrši u ser visnoj mreži CITROËN
ili u stručnom servisu.

221Praktične informacije











Akumulator
Redosled radnji za dopunu ispražnjenog akumulatora ili za pokretanje motora pomoću drugog akumulatora.
Akumulator
je smešten ispod poklopca motora. Da biste mu pristupili :
)
otvorite poklopac pomoću unutra

)Upalite pomoćno vozilo. )Delujte na pokretač vozila koje je u kvaru i ostavite motor da radi. )Sačekajte da vozilo počne da radi na malom broju obr taja i odvojite kablove.


Punjenje akumulatora
punjačem

Akumulatori sadrže štetne materije, kao što su sumporna kiselina i olovo. Oni se moraju uklanjati u skladu sa zakonskim odredbama i ne smeju se ni u komslučaju bacati sa kućnim smećem.
Istrošene baterije i akumulatore bacajte na specijalizovanim mestima za njihovosakupljanje.
)
Pridr
