2013 CITROEN C4 AIRCROSS InstruktionsbÖcker (in Swedish)

87
3
Komfor t

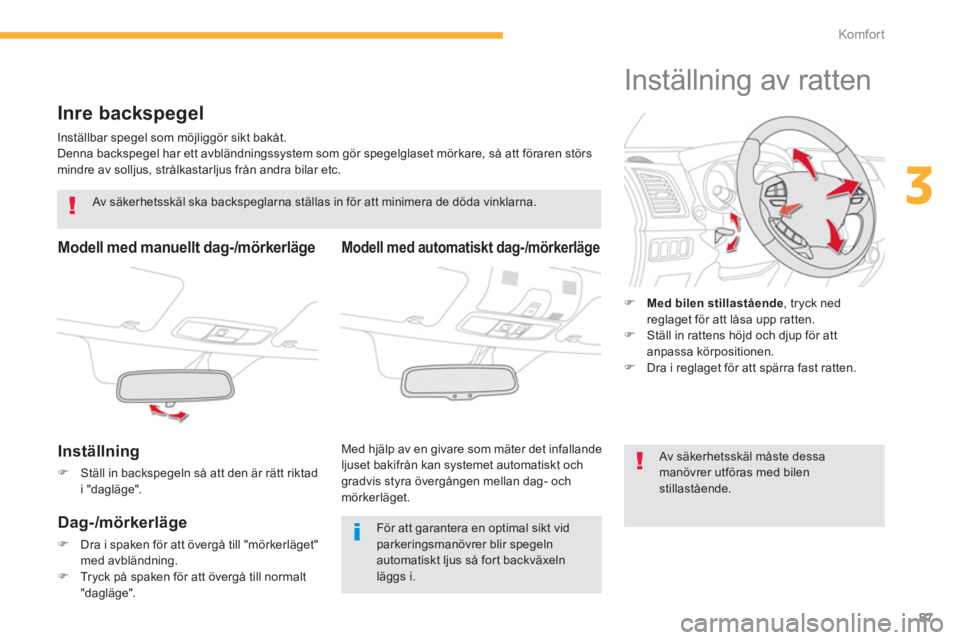

Inre backspegel

Inställbar spegel som möjliggör sikt bakåt.
Denna backspegel har ett avbländningssystem som gör spegelglaset mörkare, så att föraren störsmindre av solljus, strålkastarljus från andra bilar etc.



Modell med manuellt dag-/mörkerläge


Inställning



)
Ställ in backspegeln så att den är rätt riktad
i "dagläge".


Av säkerhetsskäl ska backspeglarna ställas in för att minimera de döda vinklarna.

För att garantera en optimal sikt vid
parkeringsmanövrer blir spegeln
automatiskt ljus så fort backväxeln
läggs i.



Dag-/mörkerläge



)
Dra i spaken för att övergå till "mörkerläget"
med avbländning.

)
Tryck på spaken för att övergå till normalt
"dagläge".










Modell med automatiskt dag-/mörkerläge

Med hjälp av en givare som mäter det infallande
ljuset bakifrån kan systemet automatiskt och
gradvis styra övergången mellan dag- och
mörkerläget.








Inställning av ratten




)
Med bilen stillastående
, tryck ned
reglaget för att låsa upp ratten.

)
Ställ in rattens höjd och djup för att
anpassa körpositionen.

)
Dra i reglaget för att spärra fast ratten.
Av säkerhetsskäl måste dessa
manövrer utföras med bilen
stillastående.

88
Komfor t








Vent ilat ion


Luftintag

Luften som cirkulerar i kupén är filtrerad
och kommer antingen utifrån genom gallret
nedanför vindrutan eller inifrån genom
återcirkulation av kupéluften.


Luftcirkulation

Luften följer olika vägar beroende på vilken
inställning föraren väljer:


- direkt in i kupén (friskluftsintag)

- genom ett värmesystem (värme)

- genom ett kylsystem (luftkonditionering)



Manöverpanel

Reglagen i systemet har samlats i panelen A

på mittkonsolen. Beroende på modell finns
följande funktioner:

1.
Defrostermunstycken mot vindrutan

2.
Defrostermunstycken mot främre
sidorutorna

3.
Ventilationsmunstycken på sidorna som
kan stängas och ställas in

4.
Ventilationsmunstycken i mitten som kan
stängas och ställas in
5.
Luftutblås i benutrymmena
fram

6.
Luftutblås i benutrymmena bak

7.
Te m p e r a t u r s e n s o r.

8.
Ljus- / regnsensor.



Luftspridning

89
3
Komfor t
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungeraeffektivt:)
Täpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga
luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.)
Täck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering av den automatiska luftkonditioneringen.)
Aktivera luftkonditioneringen i minst 5 till 10 minuter en eller två gånger per månad, för att hålla systemet i fullgott skick. )
Kontrollera att kupéfiltret alltid är i gott skick och byt filterinsatserna regelbundet. Vi rekommenderar användning av ett kombinerat kupéfilter. Tack vare dess specifika egenskaper renas andningsluften i bilen och du får en fräschare kupé (minskning avallergiska symptom, dålig lukt och feta beläggningar). )
För att vara säker på att luftkonditioneringen fungerar normalt, rekommenderar vi också att du låter kontrollera systemet regelbundet i enlighet med anvisningarna iserviceboken.)
Om systemet inte producerar någon kyla ska du koppla ur det och kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad.











Råd om ventilation och luftkonditionering


Tveka inte att vädra ur kupén en stund, om temperaturen i kupén är mycket högnär bilen stått parkerad länge i solen.
Ställ luftflödesreglaget i ett läge somgaranterar en god luftväxling i kupén.
Luftkonditioneringssystemet innehåller inte klor och innebär inget hot mot
ozonskiktet.

Kondensationen som skapas avluftkonditioneringen gör att det rinner ut lite vatten under bilen då den står stilla,vilket är helt normalt.


Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan du genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra bilens dragkapacitet.

90
Komfor t
Värme / Manuell luftkonditionering












Systemet fungerar med motorn i gång.



1. Inställning av temperaturen



)
Vrid vridreglaget för
temperaturkontroll till höger
för att höja temperaturen
och till vänster för att sänka
temperaturen.


Låt luftflödet vara tillräckligt högt för att
undvika imma och dålig luft i kupén.


3. Inställning av luftfördelning



)
Ställ vridreglaget i önskat läge
för att rikta luften mot:
ventilationsmunstyckena i
mitten och på sidorna,
Luftfördelningen kan ändras genom att placera
vridreglaget för inställning i ett av mellanlägena.


2. Inställning av luftfl ödet



)
Vrid vridreglaget till höger för
att öka luftflödet och till vänster
för att minska luftflödet.

ventilationsmunstyckena i mitten
och på sidorna samt fotutrymmena,
fotutrymmena,
vindrutan, sidorutorna och
fotutrymmena,
vindrutan och sidorutorna.

91
3
Komfor t

4. Friskluftsintag / återcirkulation
av kupéluft


)
Tryck på knapp 4
för att välja
läge för friskluftsintag.
Denna funktion används för att hindra intagning
av lukter och rök i kupén.
När kontrollampan på knapp 4
är släckt är
funktionen för friskluftsintag aktiverad.
När kontrollampan på knapp 4
är tänd är
friskluftsintaget bor tkopplat och återcirkulation
av kupéluft är inkopplad.
Kör inte för länge med återcirkulationen
aktiverad, utom i verkligt exceptionella
väderförhållanden.
Luftkonditioneringen är avsedd att fungera effektivt
under alla årstider, med rutorna stängda.
Den ger dig möjlighet:


- att sänka temperaturen i kupén på sommaren,

- att effektivt ta bort imma på vintern, vid
temperaturer över 3 °C.




5. Starta och stänga av
luftkonditioneringen

Sätta på

Stänga av



)
Tryck åter på knappen 5
, kontrollampan på
knappen släcks.
Avstängningen kan leda till sämre komfor t
(fukt, imma).
Om din bil inte är utrustad med
luftkonditionering har inte knappen
någon effekt.



)
Tryck på knapp 5
, kontrollampan
på knappen tänds.

92
Komfor t




















Automatisk luftkonditionering



1.
Inställning av temperaturen

2.
Inställning av luftströmmen

3.
Inställning av luftfördelningen

4.
Friskluftsintag / återcirkulation
av kupéluft

5.
På / av klimatanläggning

Automatisk funktion



)
Ställ in tumhjulet för styrning av
temperaturen 1
på önskad temperatur.

)
Placera tumhjulet för styrning av
luftströmmen 2
i läget "
AUTO".


)
Placera tumhjulet för inställning av
luftfördelningen 3
i läget "AU TO "
.
För att undvika en för stor spridning av
kall luft då motorn är kall, når luftningen
sin optimala nivå gradvis.
Då du stiger in i bilen kan temperaturen
i kupén vara mycket lägre (eller
mycket högre) än den programmerade
temperaturen. Det lönar sig inte att
ändra temperaturen som visas för att
snabbare uppnå det önskade värdet.
Den automatiska luftkonditioneringen
använder sin optimala effekt för att
kompensera temperaturskillnaden så
snar t som möjligt.
I automatiskt läge gäller följande:


)
Då temperaturen är inställd på maximum
(snabb uppvärmning) aktiveras
friskluftsintaget och luftkonditioneringen
stängs av.

)
Då temperaturen är inställd på minimum
(snabb uppvärmning) aktiveras
återcirkulationen av kupéluft och
luftkonditioneringen fungerar.
Beroende på den komfor tnivå som har valts,
styr systemet luftfördelningen, luftströmmen,
temperaturen och luftintaget, för att garantera
en god komfor t och en tillräcklig cirkulation
av luften inne i kupén. Du behöver inte längre
ingripa.

93
3
Komfor t

Manuella justeringar


1. Inställning av temperaturen

2. Inställning av luftströmmen

ventilationsmunstyckena i mitten
och på sidorna samt fotutrymmena,


)
Vrid tumhjulet för styrning
av temperaturen åt höger för
att öka temperaturen och åt
vänster för att minska den.



)
Vrid tumhjulet åt höger för
att öka luftströmmen eller åt
vänster för att minska den.
För att undvika imma och en försämrad
luftkvalitet i kupén, tänk på att upprätthålla en
tillräcklig luftström.


3. Inställning av luftfördelningen



)
Placera tumhjulet i önskat läge,
för att rikta luften mot:
ventilationsmunstyckena i
mitten och på sidorna,
fotutrymmena,
vindrutan, sidorutorna och
fotutrymmena,
vindrutan och sidorutorna.
Luftfördelningen kan ändras genom att placera
tumhjulet för inställning i ett av mellanlägena. Det går att ställa in en eller flera funktioner
manuellt och samtidigt bevara de andra
funktionerna i automatiskt läge.
Övergången till manuellt läge kan ha vissa
otrevliga följder (oönskad temperatur, fukt, lukt,
imma) och är inte optimal (komfort).

94
Komfor t

Anpassning av funktionen
Friskluftsintag / återcirkulation
av kupéluft
Denna funktion styrs automatiskt. Du kan
emeller tid avaktivera den automatiska
styrningen, om du vid något tillfälle önskar byta
sätt för lufttillförsel.


Byte av status

Håll knappen Friskluftsintag / återcirkulation av
kupéluft intryckt i minst 10 sekunder.
Vid byte av status från aktivt till inaktivt läge
hörs tre pipsignaler och kontrollampan blinkar
tre gånger.
Vid byte av status från inaktivt till aktivt läge
hörs två pipsignaler och kontrollampan blinkar
tre gånger.


Den automatiska styrningen är
aktiv
Om tumhjulet för inställning av luftfördelningen
och tumhjulet för inställning av luftströmmen
placeras i läget "AUTO", styrs även funktionen
Friskluftsintag / återcirkulation av kupéluft
automatiskt.


Den automatiska styrningen är
inaktiv
Även om tumhjulet för luftfördelning och
tumhjulet för inställning av luftströmmen
placeras i läget "AUTO", styrs funktionen
Friskluftsintag / återcirkulation av kupéluft inte
längre automatiskt.
De inställningar som har gjor ts sparas, även
efter att tändningen slås av.


4. Friskluftsintag / återcirkulation
av kupéluft
Denna funktion gör det möjligt att stänga ute
lukter och gaser ur kupén.


)
Tryck på knappen 4
för att välja
sätt för friskluftsintaget.
Då dioden som finns på knappen 4
är släckt, är
funktionen för friskluftsintag aktiverad.
Då dioden som finns på knappen 4
är tänd,
avbryts friskluftsintaget och återcirkulation av
kupéluft är inkopplad.
Kör inte för länge med återcirkulationen
aktiverad, utom i verkligt exceptionella
väderförhållanden.
