2012 YAMAHA YZ85 Betriebsanleitungen (in German)

BESCHREIBUNG
3-3
3
GAU10430
Bedienungselemente und Instrumente
1
2
3
4
5
1. Kupplungshebel (Seite 4-1)
2. Motorstoppschalter (Seite 4-1)
3. Handbremshebel (Seite 4-2)
4. Gasdrehgriff (Seite 7-15)
5. Kraftstofftank-Verschluss (Seite 4-3)
U1SN80G0.book Page 3 Wednesday, June 8, 2011 4:29 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40660
Lenkerarmatur
GAU12671
Motorstoppschalter “ENGINE STOP”
Diesen Schalter solange dr ücken, bis der
Motor in einem Notfall, z. B. wenn das Fahr-
zeug st ürzt oder wenn der Gaszug klemmt,
stoppt.
GAU12850
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
GAU12871
Fuß schalthebel Der Fu ßschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel bet ätigt, wenn die G änge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
1. Motorstoppschalter “ENGINE STOP”
1. Kupplungshebel
1. Fußschalthebel
U1SN80G0.book Page 1 Wednesday, June 8, 2011 4:29 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
GAU41263

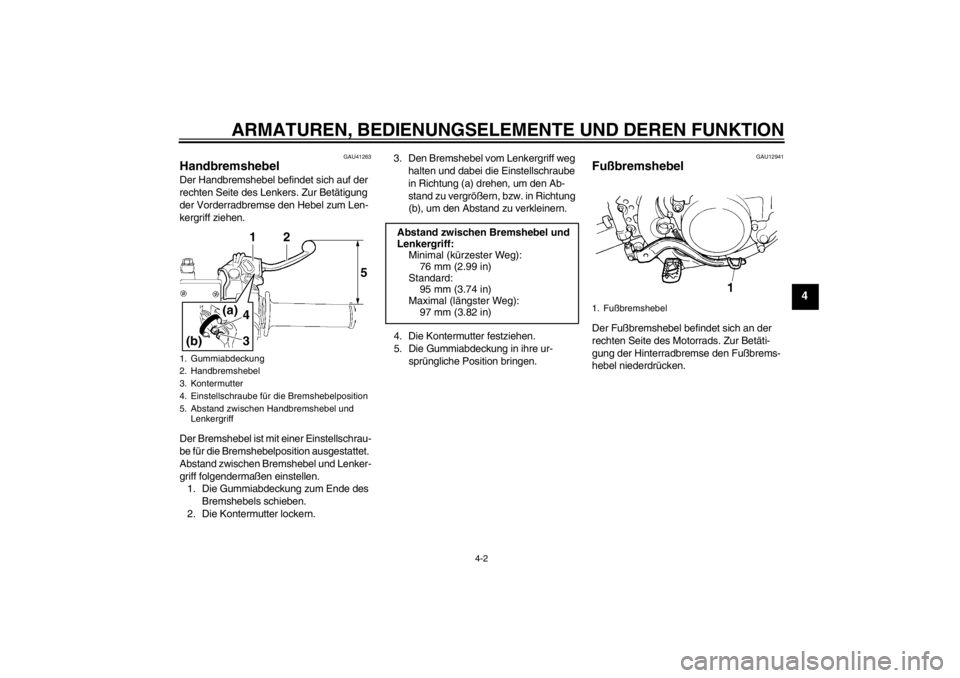

Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einer Einstellschrau-
be f ür die Bremshebelposition ausgestattet.
Abstand zwischen Bremshebel und Lenker-
griff folgenderma ßen einstellen.
1. Die Gummiabdeckung zum Ende des
Bremshebels schieben.
2. Die Kontermutter lockern. 3. Den Bremshebel vom Lenkergriff weg
halten und dabei die Einstellschraube
in Richtung (a) drehen, um den Ab-
stand zu vergr ößern, bzw. in Richtung
(b), um den Abstand zu verkleinern.
4. Die Kontermutter festziehen.
5. Die Gummiabdeckung in ihre ur- sprüngliche Position bringen.
GAU12941
Fuß bremshebel Der Fu ßbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Bet äti-
gung der Hinterradbremse den Fu ßbrems-
hebel niederdr ücken.
1. Gummiabdeckung
2. Handbremshebel
3. Kontermutter
4. Einstellschraube f ür die Bremshebelposition
5. Abstand zwischen Handbremshebel und Lenkergriff
143
(a)
(b)
2
5
Abstand zwischen Bremshebel und
Lenkergriff:Minimal (k ürzester Weg):
76 mm (2.99 in)
Standard: 95 mm (3.74 in)
Maximal (l ängster Weg):
97 mm (3.82 in)
1. Fu ßbremshebel
U1SN80G0.book Page 2 Wednesday, June 8, 2011 4:29 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU13182

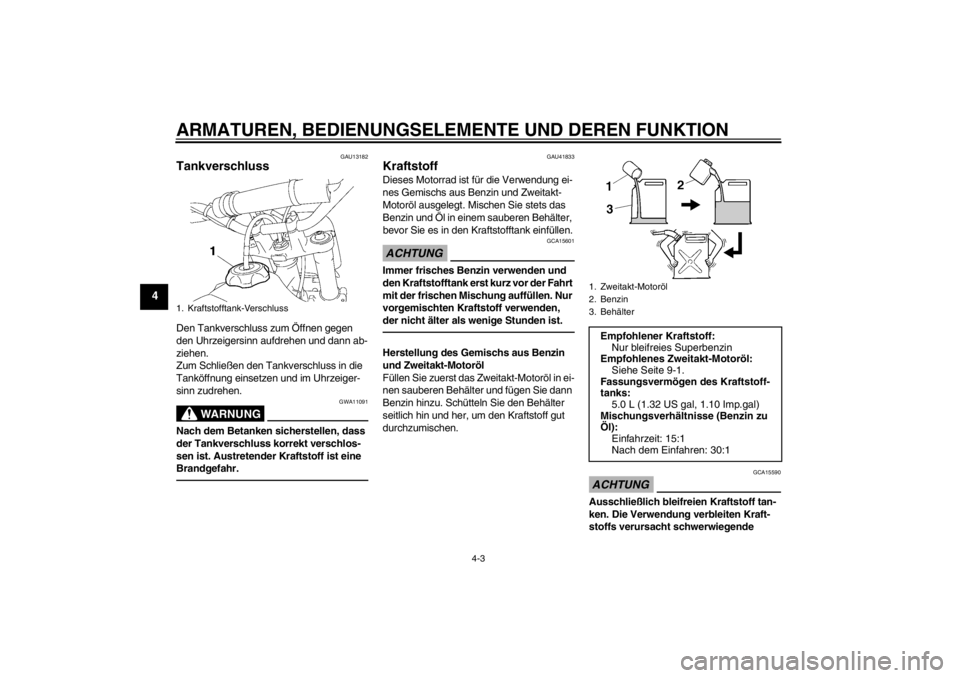

Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schlie ßen den Tankverschluss in die
Tank öffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU41833
Kraftstoff Dieses Motorrad ist f ür die Verwendung ei-
nes Gemischs aus Benzin und Zweitakt-
Motor öl ausgelegt. Mischen Sie stets das
Benzin und Öl in einem sauberen Beh älter,
bevor Sie es in den Kraftstofftank einf üllen.ACHTUNG
GCA15601
Immer frisches Benzin verwenden und
den Kraftstofftank erst kurz vor der Fahrt
mit der frischen Mischung auff üllen. Nur
vorgemischten Kraftstoff verwenden,
der nicht älter als wenige Stunden ist.Herstellung des Gemischs aus Benzin
und Zweitakt-Motor öl
F üllen Sie zuerst das Zweitakt-Motor öl in ei-
nen sauberen Behä lter und fügen Sie dann
Benzin hinzu. Sch ütteln Sie den Beh älter
seitlich hin und her, um den Kraftstoff gut
durchzumischen.
ACHTUNG
GCA15590
Ausschlie ßlich bleifreien Kraftstoff tan-
ken. Die Verwendung verbleiten Kraft-
stoffs verursacht schwerwiegende
1. Kraftstofftank-Verschluss
1. Zweitakt-Motor öl
2. Benzin
3. Behä lterEmpfohlener Kraftstoff:
Nur bleifreies Superbenzin
Empfohlenes Zweitakt-Motor öl:
Siehe Seite 9-1.
Fassungsverm ögen des Kraftstoff-
tanks:
5.0 L (1.32 US gal, 1.10 Imp.gal)
Mischungsverh ältnisse (Benzin zu
Ö l):
Einfahrzeit: 15:1
Nach dem Einfahren: 30:1
U1SN80G0.book Page 3 Wednesday, June 8, 2011 4:29 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
4
Schäden an Teilen des Motors, zum Bei-
spiel an den Kolbenringen und der Aus-
puffanlage.Ihr Yamaha Motor wurde f ür den Betrieb mit
bleifreiem Superbenzin mit einer Oktanzahl
von mindestens 91 [(R+M)/2] oder mit einer
Research-Oktanzahl von mindestens 95
entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke.
Falls das empfohlene Zweitakt-Motor öl
nicht erh ältlich ist, ist ein gleichwertiges Öl
einzusetzen.ACHTUNG
GCA15551
Niemals Zweitakt-Motor öl verschiedener
Sorten mischen. Stets die gleiche Ölsor-
te verwenden, um eine maximale Motor-
leistung zu gew ährleisten.
Falls eine andere Ölsorte verwendet
wird, sollten zuerst Kraftstofftank und
Vergaser-Schwimmerkammer v öllig ent-
leert werden, bevor die neue Sorte nach-
gef üllt wird.
Füllen des Kraftstofftanks
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzind ämpfe sind extrem
leicht entz ündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Wä hrend des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Z ünd-
quellen in der N ähe befinden, ein- schlie
ßlich Z ündflammen f ür
Warmwasserbereiter oder W äsche-
trockner.
2. Den Kraftstofftank nicht überf üllen. Mit
dem Betanken aufh ören, wenn der
Kraftstoff den unteren Rand des Ein-
f ü llstutzens erreicht hat. Da sich der
Kraftstoff bei Erw ärmung ausdehnt,
kann bei hei ßem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschü tteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberfl ächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tö dliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine gr ößere Menge an Benzindä mpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf

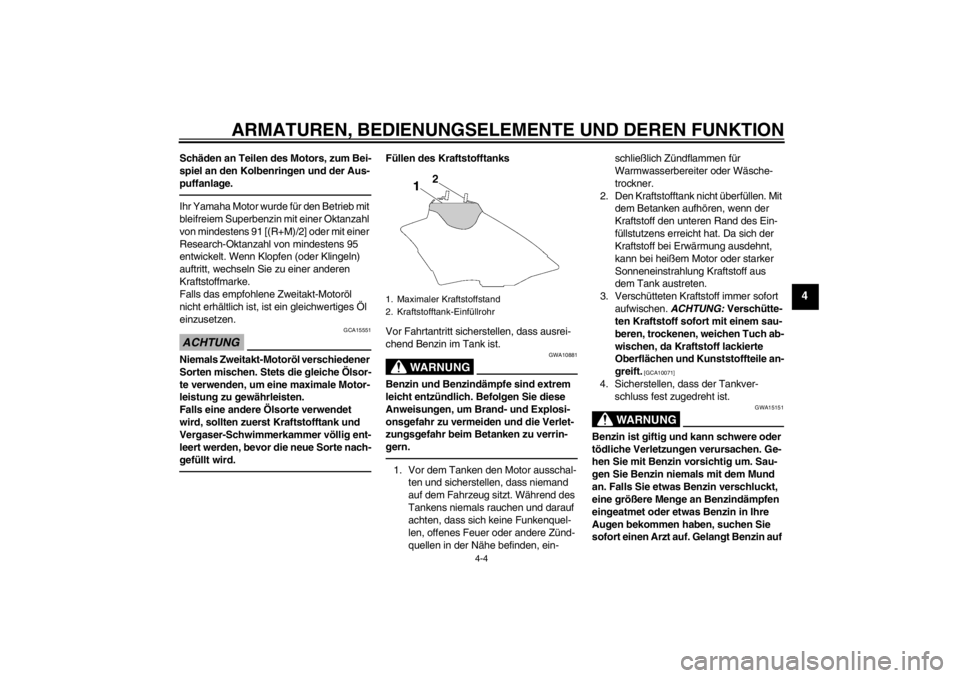

1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einf üllrohr
U1SN80G0.book Page 4 Wednesday, June 8, 2011 4:29 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
4
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU41360

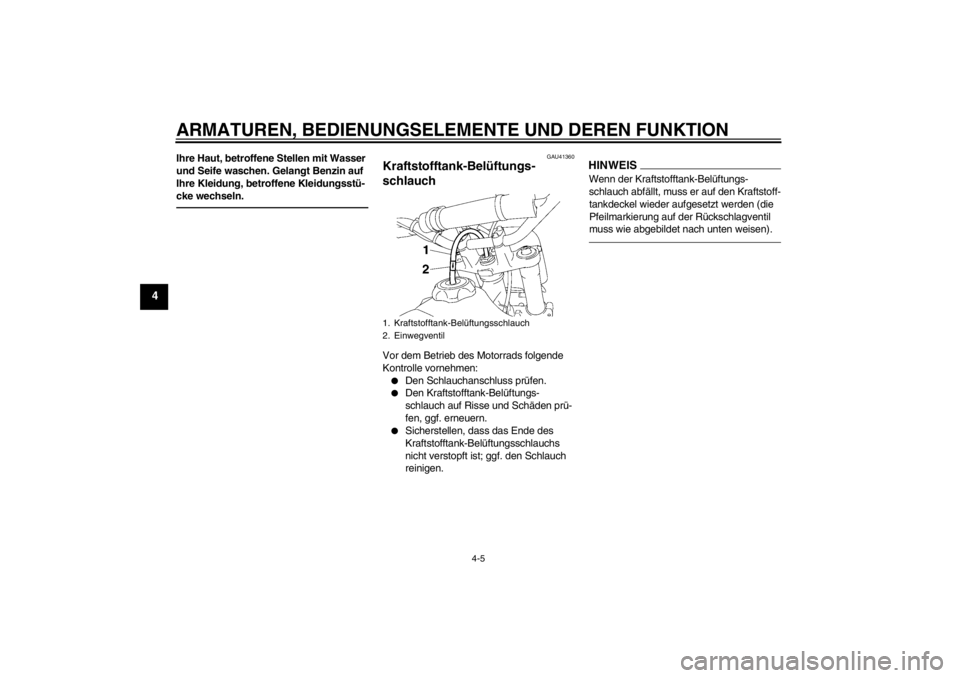

Kraftstofftank-Bel üftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss pr üfen.


Den Kraftstofftank-Bel üftungs-
schlauch auf Risse und Sch äden pr ü-
fen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Bel üftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
HINWEISWenn der Kraftstofftank-Bel üftungs-
schlauch abf ällt, muss er auf den Kraftstoff-
tankdeckel wieder aufgesetzt werden (die
Pfeilmarkierung auf der R ückschlagventil
muss wie abgebildet nach unten weisen).
1. Kraftstofftank-Bel üftungsschlauch
2. Einwegventil
U1SN80G0.book Page 5 Wednesday, June 8, 2011 4:29 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-6
4
GAU41280

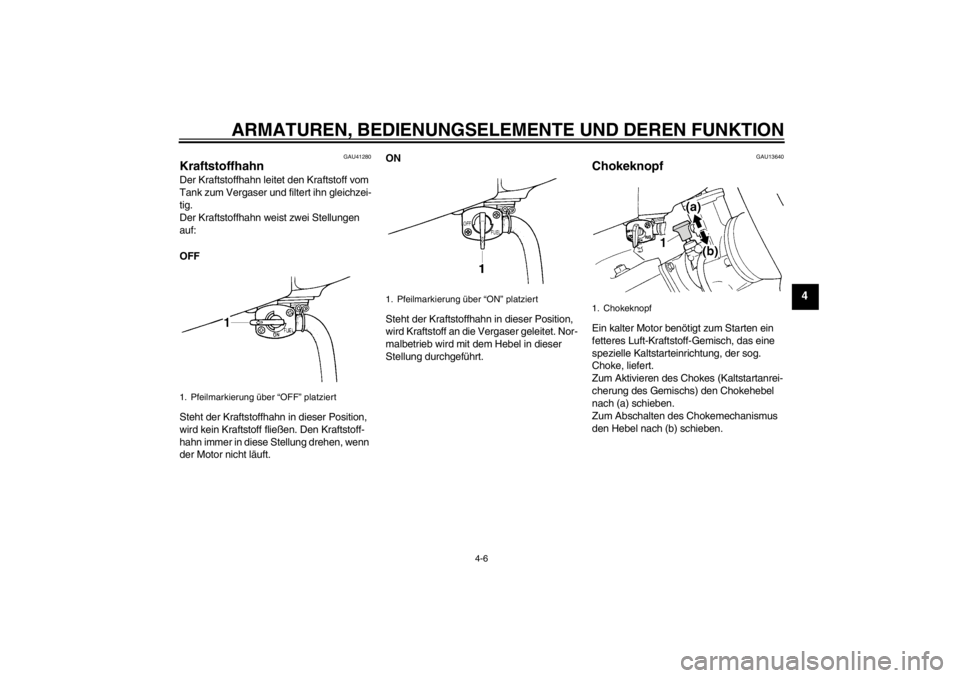

Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist zwei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht l äuft. ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgef
ührt.
GAU13640
Chokeknopf Ein kalter Motor benö tigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
1. Pfeilmarkierung über “OFF” platziert
1. Pfeilmarkierung über “ON ” platziert
1. Chokeknopf
U1SN80G0.book Page 6 Wednesday, June 8, 2011 4:29 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-7
4
GAU13650

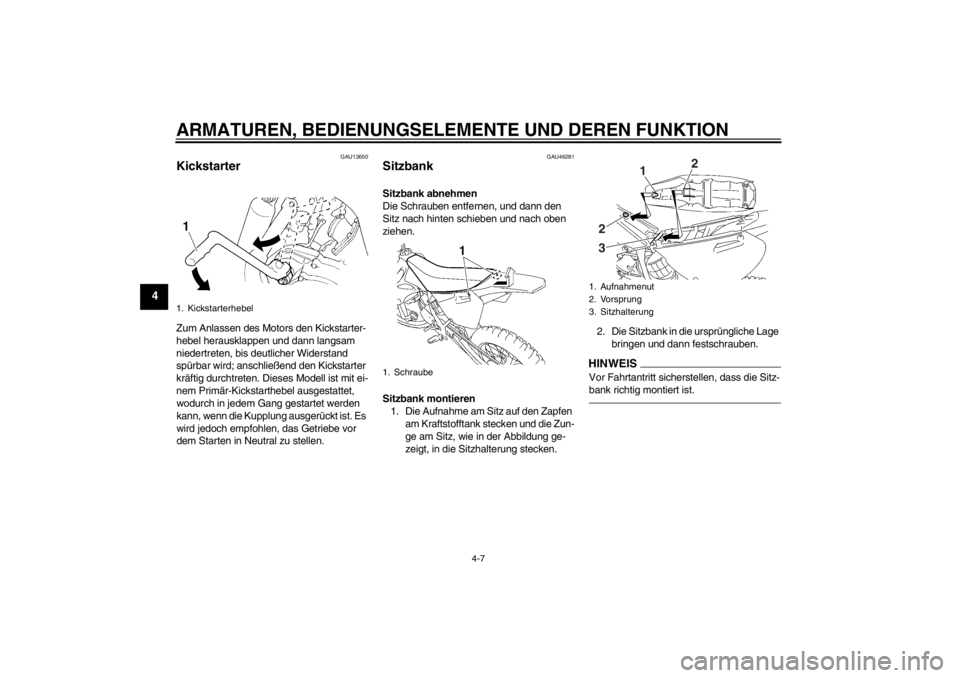

Kickstarter Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschlie ßend den Kickstarter
kr äftig durchtreten. Dieses Modell ist mit ei-
nem Prim är-Kickstarthebel ausgestattet,
wodurch in jedem Gang gestartet werden
kann, wenn die Kupplung ausger ückt ist. Es
wird jedoch empfohlen, das Getriebe vor
dem Starten in Neutral zu stellen.
GAU46281
Sitzbank Sitzbank abnehmen
Die Schrauben entfernen, und dann den
Sitz nach hinten schieben und nach oben
ziehen.
Sitzbank montieren 1. Die Aufnahme am Sitz auf den Zapfen am Kraftstofftank stecken und die Zun-
ge am Sitz, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken. 2. Die Sitzbank in die urspr
üngliche Lage
bringen und dann festschrauben.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Kickstarterhebel
1. Schraube
1. Aufnahmenut
2. Vorsprung
3. Sitzhalterung
1 2
2
3
U1SN80G0.book Page 7 Wednesday, June 8, 2011 4:29 PM
