MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46861
NOTA●
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).
●
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
●
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU46910
Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del carbu-
rante Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Candele Controllare lo stato.

√√
√√
3 *Valvo l e Controllare il gioco valvole.
Regolare.
Ogni 40000 km (24000 mi)
4 *Sistema di iniezio-
ne carburante Regolare la sincronizzazione.
√√√√√
5 *Marmitte e tubi di
scarico Controllare che le fascette di ser-
raggio non siano allentate. √√√√√
U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
6*Sistema di ammis-
sione dell’aria Controllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire le parti danneggiate, se necessario. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2S3H3H0.book Page 4 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
HAU1770C
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento filtrante √
2 *Frizione Controllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo. √√√√√
3 *Freno anteriore Controllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo. √√√√√√
Sostituire le pastiglie dei fr eni. Se consumate fino al limite
4 *Freno posteriore Controllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo. √√√√√√
Sostituire le pastiglie dei fr eni. Se consumate fino al limite
5 *Tu b i f r e n i Controllare se vi sono fessurazio-
ni o danneggiamenti.
Controllare che la posa e il ser- raggio siano corretti. √√√√√
Sostituire. Ogni 4 anni
6 *Ruote Controllare il disassamento e
danneggiamenti. √√√√
7 *Pneumatici Controllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario. √√√√√
8 *Cuscinetti delle ruo-
te Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√
U2S3H3H0.book Page 5 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
9*Forcellone Controllare il funzionamento ed
un gioco eccessivo. √√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
10 *Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti e
la durezza della sterzo. √√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
12 Perno di rotazione
leva freno Lubrificare con grasso al silicone.
√√√√√
13 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio. √√√√√
14 Perno di rotazione
leva frizione
Lubrificare con grasso al silicone.
√√√√√
15 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio. √√√√√
16 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio. √√√√√
17 *Interruttore del ca-
valletto laterale
Controllare il funzionamento.
√√√√√√
18 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2S3H3H0.book Page 6 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
19*Gruppo dell’ammor-
tizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. √√√√
20 *Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
re
Controllare il funzionamento.
√√√√
21 Olio motore Cambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo. √√√√√√
22 Cartuccia del filtro
dell’olio motore
√√√
23 *Sistema di raffred-
damento Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
Sostituire con liquido refrigerante antigelo al glicole etilenico. Ogni 3 anni
24 *Sistema EXUP Controllare il funzionamento, il
gioco del cavo e la posizione della
puleggia. √√√
25 Olio del cardano Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo. √√ √
Cambiare. √√√
26 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2S3H3H0.book Page 7 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU36771
NOTA●
Filtro aria Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento filtrante se si guida in zone molto umide o polverose.
●
Manutenzione del freno e della frizione idraulici
Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinn esto
frizione, e cambiare il liquido freni ed il liquido della frizione.
Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o danneggiati.
27 Parti in movimento
e cavi Lubrificare.
√√√√√
28 *Manopola accelera-
tore Controllare il funzionamento.
Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
Lubrificare il cavo e il corpo della manopola. √√√√√
29 *Luci, segnali e inter-
ruttori Controllare il funzionamento.
Regolare il fascio di luce del faro.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2S3H3H0.book Page 8 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU18722
Rimozione e installazione delle
carenature e dei pannelli La carenatura ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU46430

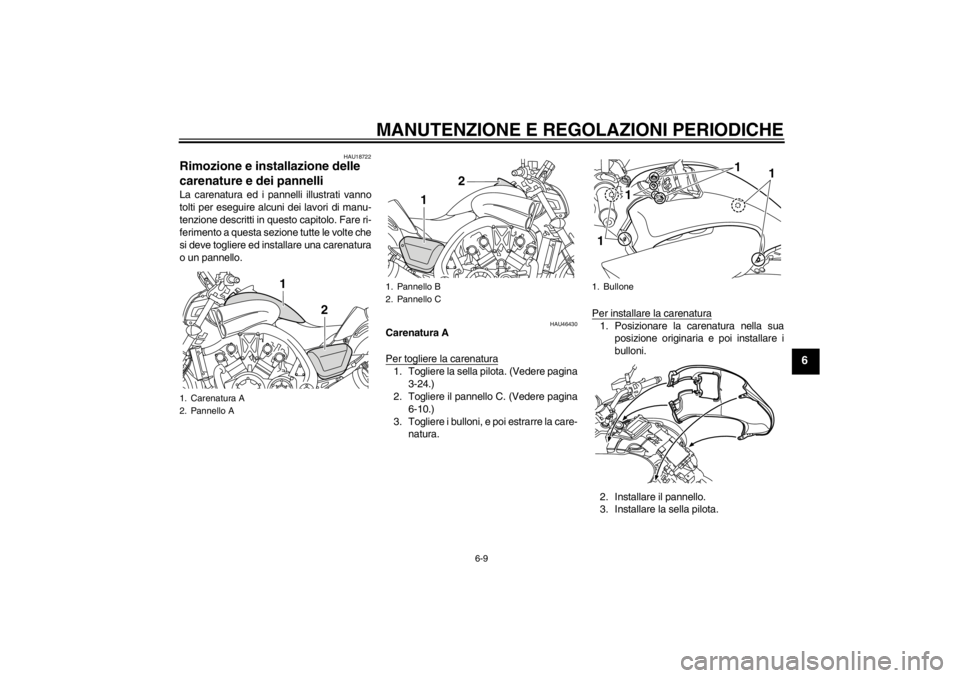

Carenatura A
Per togliere la carenatura1. Togliere la sella pilota. (Vedere pagina3-24.)
2. Togliere il pannello C. (Vedere pagina
6-10.)
3. Togliere i bulloni, e poi estrarre la care- natura. Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
2. Installare il pannello.
3. Installare la sella pilota.
1. Carenatura A
2. Pannello A
1
2
1. Pannello B
2. Pannello C
1
2
1. Bullone1 1
1
1
U2S3H3H0.book Page 9 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
HAU46471

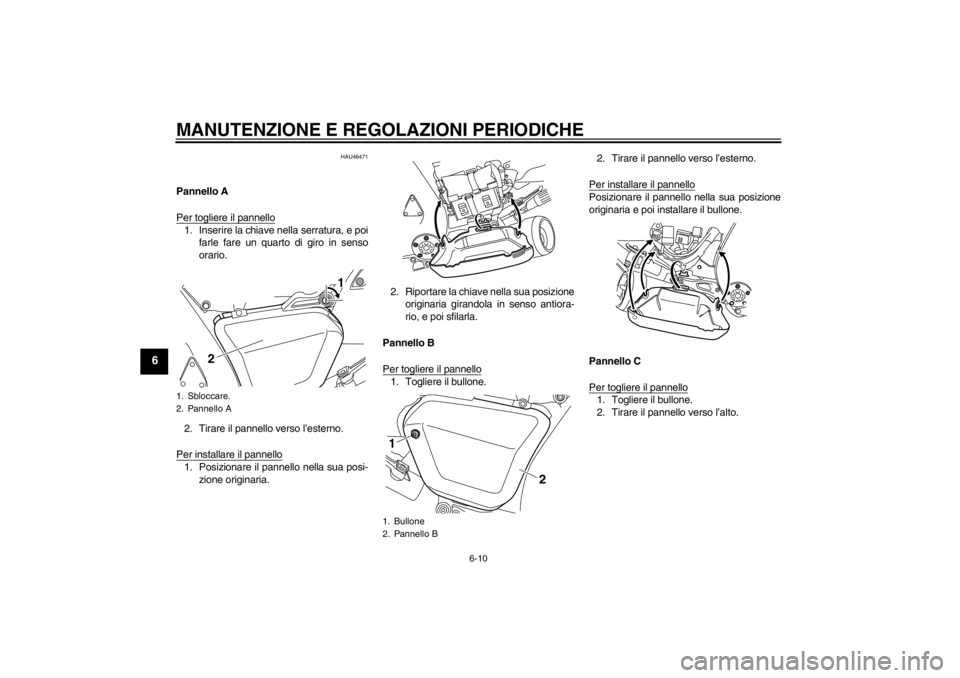

Pannello A
