Page 105 of 110
CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:110.0 mm (4.33 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità: 12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 1
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore: 12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED x 2
Spia del livello del carburante: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia dell’ABS: LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce: LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione:
20.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile della ventola del radiatore: 20.0 A
Fusibile ventola radiatore ausiliario:
7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile della centralina dell’ABS: 7.5 A Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM
Page 106 of 110
INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612

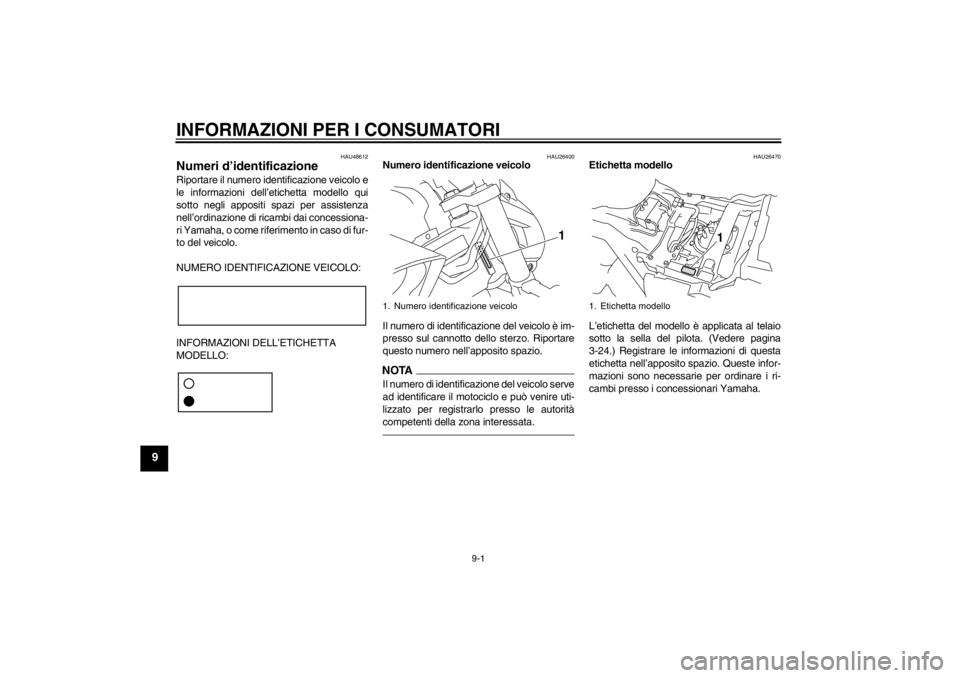

Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26470
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-24.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U2S3H3H0.book Page 1 Friday, September 16, 2011 8:39 AM
Page 107 of 110
INDICE ANALITICO
AABS ...................................................... 3-20
Accensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-16
Assieme ammortizzatore, regolazione ......................................... 3-28
Attacchi cinghie portabagagli................ 3-30BBatteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-11
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-22
Carburante, consigli per ridurne il consumo ............................................... 5-3
Carenature e pannelli, rimozione e installazione.......................................... 6-9
Cavalletto laterale ................................. 3-30
Cavalletto laterale, controllo e lubrificazione ...................................... 6-30
Cavi, controllo e lubrificazione .............. 6-28
Come supportare il motociclo ............... 6-41
Commutatore luce abbagliante/ anabbagliante ..................................... 3-17
Convertitori catalitici ............................. 3-24
Cuscinetti ruote, controllo ..................... 6-32DDisplay multifunzione.............................. 3-7EElemento filtrante.................................. 6-20
Etichetta modello .................................... 9-1
FForcella, controllo .................................. 6-31
Forcella, regolazione ............................. 3-26
Fusibili, sostituzione .............................. 6-35GGioco della leva freno, controllo ............ 6-25
Gioco della manopola acceleratore, controllo .............................................. 6-21
Gioco valvole......................................... 6-21
Gruppo tachimetro .................................. 3-6IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-17
Interruttore dell’avvisatore acustico....... 3-17
Interruttore di arresto motore ................3-17
Interruttore di segnalazione luce abbagliante ......................................... 3-17
Interruttore indicatori di direzione .......... 3-17
Interruttore luci d’emergenza ................ 3-18
Interruttori luce stop .............................. 6-25
Interruttori manubrio .............................. 3-17KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-38
Lampada faro, sostituzione ................... 6-36
Lampada indicatore di direzione, sostituzione ......................................... 6-38
Lampada luce di posizione anteriore, sostituzione ......................................... 6-40
Lampada luce targa, sostituzione ......... 6-39
Leva freno ............................................. 3-19
Leva frizione .................................3-18, 6-24 Leve freno e frizione, controllo e
lubrificazione....................................... 6-29
Liquidi del freno e della frizione, cambio ................................................ 6-28
Liquido refrigerante ............................... 6-17
Livello liquido freni, controllo................. 6-26
MManopola e cavo acceleratore, controllo e lubrificazione ..................... 6-28
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio .......... 6-12PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-26
Pedale cambio ...................................... 3-19
Pedale del freno.................................... 3-19
Pedali freno e cambio, controllo e lubrificazione....................................... 6-29
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-22
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-21
Ricerca ed eliminazione guasti ............. 6-41
U2S3H3H0.book Page 1 Friday, September 16, 2011 8:39 AM
Page 108 of 110
INDICE ANALITICORimessaggio ........................................... 7-4
Rodaggio................................................. 5-3
Ruote .................................................... 6-24SSelle ...................................................... 3-24
Sistema d’interruzione circuito accensione ......................................... 3-31
Sistema EXUP ...................................... 3-30
Sistema immobilizzatore ......................... 3-1
Spia ABS................................................. 3-5
Spia cambio marce ................................. 3-6
Spia guasto motore ................................. 3-5
Spia immobilizer...................................... 3-6
Spia livello carburante............................. 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-5
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-31TTabelle di ricerca ed eliminazione guasti .................................................. 6-43
Tappo serbatoio carburante .................. 3-21
Tubetto sfiato e tubo di troppopieno del serbatoio carburante ..................... 3-23VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U2S3H3H0.book Page 2 Friday, September 16, 2011 8:39 AM
Page 109 of 110
U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM
Page 110 of 110
PRINTED IN JAPAN2011.09-0.3×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
