MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
6. Togliere il coperchio del tappo serba-toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni. 7. Togliere la protezione del tappo serba-
toio liquido refrigerante togliendo il bul-
lone, e poi togliere il tappo serbatoio.
8. Scaricare il liquido refrigerante dal ser- batoio liquido refrigerante capovolgen-
dolo.
9. Installare il coperchio del tappo serba- toio liquido refrigerante ed il serbatoio
liquido refrigerante collocandoli nella
loro posizione originaria, e poi installa-
re i bulloni.
10. Togliere la vite drenaggio liquido refri- gerante e il rispettivo O-ring per scari-
care il sistema di raffreddamento.
11. Dopo aver scaricato completamente il liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita. 12. Installare la vite drenaggio liquido refri-
gerante e il nuovo O-ring.
13. Mantenere il veicolo diritto, e versare la quantità secondo specifica del liqui-
do refrigerante consigliato nel radiato-
re e nel serbatoio. ATTENZIONE: Se
non si tiene diritto il veicolo durante
il riempimento del radiatore con li-
quido refrigerante, può restare
dell’aria intrappolata nel sistema di
raffreddamento.
[HCA16540]
14. Installare il tappo serbatoio liquido re- frigerante, e poi installare la protezione
del tappo serbatoio installando il bullo-
ne.
15. Installare il tappo radiatore.
1. Tappo radiatore
1. Bullone
2. Tappo serbatoio liquido refrigerante
3. Protezione del tappo serbatoio liquido refri- gerante
4. Copertura del serbatoio del liquido refrige- rante
5. Serbatoio liquido refrigerante
1
4
5
1
2
3
1
1. Vite drenaggio liquido refrigerante
2. O-ring
1
2
Rapporto di miscelazione antige-
lo/acqua: 1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liquido refrigerante: Capacità radiatore (circuito compre-
so):
3.75 L (3.96 US qt, 3.30 Imp.qt)
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.): 0.27 L (0.29 US qt, 0.24 Imp.qt)
U2S3H3H0.book Page 19 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
16. Accendere il motore, lasciarlo girare alminimo per diversi minuti e poi spe-
gnerlo.
17. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
18. Controllare il livello del liquido refrige- rante nel serbatoio. Se necessario, to-
gliere la protezione del tappo serbatoio
liquido refrigerante, aggiungere liquido
refrigerante fino al riferimento livello
max., poi installare il tappo e la prote-
zione del tappo.
19. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.

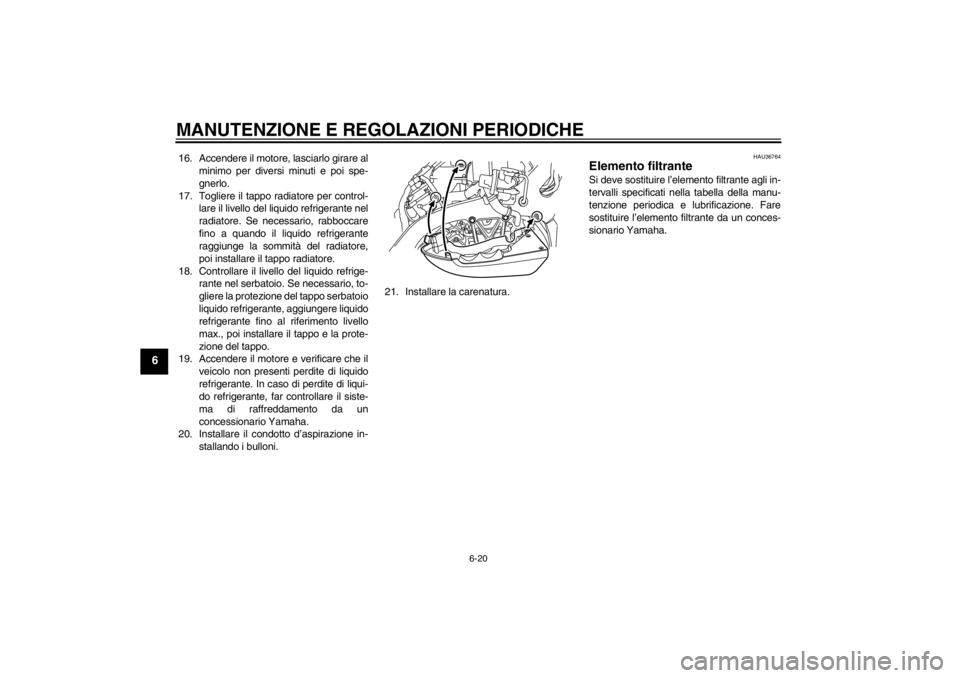

20. Installare il condotto d’aspirazione in-
stallando i bulloni. 21. Installare la carenatura.
HAU36764
Elemento filtrante Si deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
U2S3H3H0.book Page 20 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
HAU44734
Controllo del regime del minimo Controllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21384
Controllo del gioco della mano-
pola acceleratore Il gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Regime del minimo:
950–1050 giri/min.
1. Gioco della manopola acceleratore
1
U2S3H3H0.book Page 21 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
HAU21775
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10503
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.●
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
●
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Poster iore: 290 kPa (2.90 kgf/cm², 42 psi)
90–190 kg (198–419 lb):
Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Poster iore: 290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*: 190 kg (419 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori 1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
U2S3H3H0.book Page 22 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10471
●
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
●
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono- scenze tecniche e l’esperienza ne-
cessarie.
●
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici senza camera d’aria, valvole aria
pneumatici e ruote in lega.
AVVERTENZA
HWA10481
●
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
●
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
●
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico con guarnizione
Pneumatico anteriore:Dimensioni: 120/70R18M/C 59V
Produttore/modello:
BRIDGESTONE/BT028F
Pneumatico posteriore: Dimensioni:
200/50R18M/C 76V
Produttore/modello: BRIDGESTONE/BT028R
ANTERIORE e POSTERIORE: Valvola aria pneumatico: TR412
Spillo della valvola: #9100 (antentico)
U2S3H3H0.book Page 23 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
●
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
●
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.
●
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
●
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21962
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.●
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
●
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
HAU42850
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia, è neces-
sario verificare che l’impianto idraulico non
presenti perdite prima di ogni utilizzo del
mezzo. Se il gioco della leva frizione diventa
eccessivo e se il cambio diventa duro, o la
frizione slitta, con conseguente accelerazio-
ne scarsa, è possibile che ci sia dell’aria
nell’impianto idraulico della frizione. In caso
di presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il motociclo.
U2S3H3H0.book Page 24 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU37913
Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU36503
Interruttori luce stop La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
1. Assenza di gioco leva freno
1
U2S3H3H0.book Page 25 Friday, September 16, 2011 8:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU22392
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43062
Pastiglie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una o due scanalature indicatore
d’usura, che consentono di verificare l’usu-
ra pastiglia freno senza dover disassembla-
re il freno. Per controllare l’usura pastiglie
freni, controllare le scanalature indicatori
d’usura. Se una pastiglia freno si è consu-mata al punto che la scanalatura indicatore
d’usura diventa quasi visibile, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU22470
Pastiglie del freno posteriore
Ciascuna pastiglia del freno posteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura del-
la pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU46541
Controllo del livello liquido freni Prima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore
1. Scanalatura indicatore d’usura pastiglia fre- no
1
1
1. Scanalatura indicatore d’usura pastiglia fre-no
1
1. Riferimento di livello min.
1
U2S3H3H0.book Page 26 Friday, September 16, 2011 8:39 AM
