2012 YAMAHA VMAX Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA
1-2
1
Segnalare sempre i cambi di dire-zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
●
La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
zo. Durante la marcia, per mantenere il controllo del motociclo il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.
Il passeggero deve tenersi sempre con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero. Non tra-
sportare mai un passeggero se non
è in grado di posizionare fermamen-
te entrambi i piedi sui poggiapiedi
passeggero.
●
Non guidare mai sotto l’influsso di al-
cool o droghe.
●
Questo motociclo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada. Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il fattore più importante
nella prevenzione o nella riduzione di lesioni
alla testa.
●
Utilizzare sempre un casco omologa-
to.
●
Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
●
L’utilizzo di un giubbotto, stivali pesan-
ti, pantaloni, guanti ecc. è molto utile a
prevenire o ridurre abrasioni o lacera-
zioni.
●
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.
●
Indossare sempre un vestiario protetti-
vo che copra le gambe, le caviglie ed i
piedi. Il motore o l’impianto di scarico si
scaldano molto durante o dopo il fun-
zionamento e possono provocare
scottature.
●
Anche il passeggero deve rispettare le
precauzioni di cui sopra.Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.
●
Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.
U2S3H3H0.book Page 2 Friday, September 16, 2011 8:39 AM

INFORMAZIONI DI SICUREZZA
1-3
1
●
Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.
●
Non fare funzionare il motore all’aperto
dove i gas di scarico del motore posso-
no penetrare negli edifici circostanti at-
traverso aperture quali finestre e porte.
Carico
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito, insieme alle in-
formazioni sugli accessori, vengono
elencate alcune indicazioni generali da ri-
spettare nel caso in cui si trasporti del carico
sul motociclo:
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico. L’utilizzo di un
veicolo sovraccarico può provocare in-
cidenti. Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:
●
Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi di
distribuire uniformemente il peso sui
due lati del motociclo per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.
●
I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
Regolare correttamente la sospen- sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
Non attaccare al manubrio, alla for-
cella o al parafango anteriore ogget-
ti grandi o pesanti. Questi oggetti,
compresi carichi del genere dei sac-
chi a pelo, sacchi per effetti perso-
nali o tende, possono provocare
instabilità o ridurre la risposta dello
sterzo.
●
Questo veicolo non è progettato per
trainare un carrello o per essere col-
legato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori oppure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
Carico massimo:
190 kg (419 lb)
U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM

INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.●
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti. Gli accessori montati sul manubrio oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te- ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo- stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
●
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore. Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-22 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
●
Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.
●
Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.
●
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
●
Innestare una marcia (per i modelli con
cambio manuale).
●
Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
U2S3H3H0.book Page 4 Friday, September 16, 2011 8:39 AM

INFORMAZIONI DI SICUREZZA
1-5
1
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
●
La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
U2S3H3H0.book Page 5 Friday, September 16, 2011 8:39 AM

DESCRIZIONE
2-1
2
HAU10410

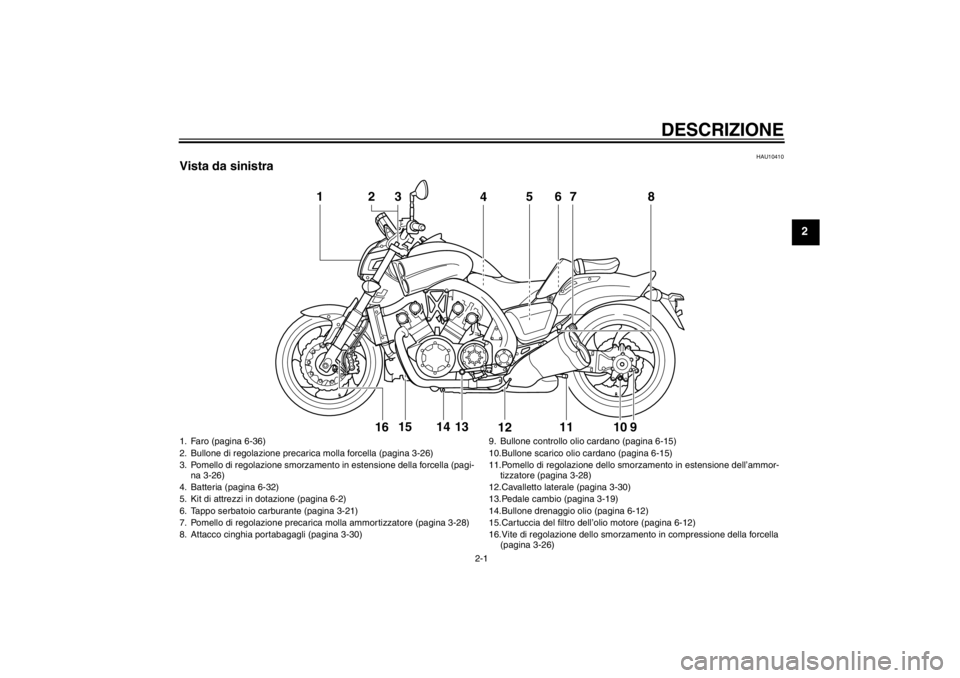

Vista da sinistra
1
4
56
7
8
11
9
10
12
13
14
15
2316
1. Faro (pagina 6-36)
2. Bullone di regolazione precarica molla forcella (pagina 3-26)
3. Pomello di regolazione smorzamento
in estensione della forcella (pagi-
na 3-26)
4. Batteria (pagina 6-32)
5. Kit di attrezzi in dotazione (pagina 6-2)
6. Tappo serbatoio carburante (pagina 3-21)
7. Pomello di regolazione precarica molla ammortizzatore (pagina 3-28)
8. Attacco cinghia portabagagli (pagina 3-30) 9. Bullone controllo olio cardano (pagina 6-15)
10.Bullone scarico olio cardano (pagina 6-15)
11.Pomello di regolazione dello smor
zamento in estensione dell’ammor-
tizzatore (pagina 3-28)
12.Cavalletto laterale (pagina 3-30)
13.Pedale cambio (pagina 3-19)
14.Bullone drenaggio olio (pagina 6-12)
15.Cartuccia del filtro dell’olio motore (pagina 6-12)
16.Vite di regolazione dello smorzamento in compressione della forcella (pagina 3-26)
U2S3H3H0.book Page 1 Friday, September 16, 2011 8:39 AM

DESCRIZIONE
2-2
2
HAU10420

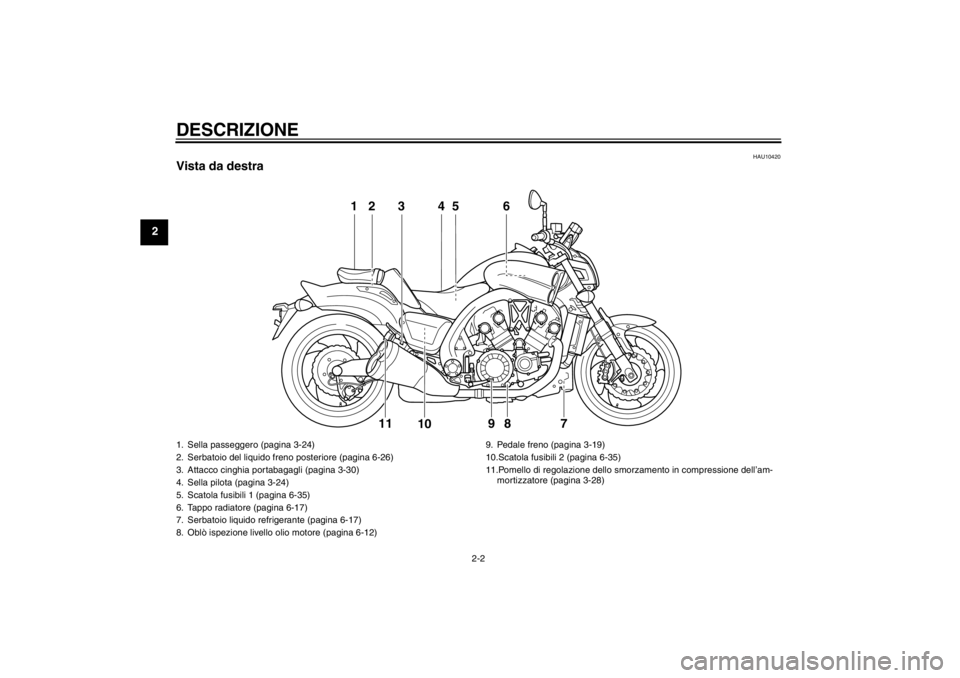

Vista da destra
12 4 67
5
3
9
11
8
10
1. Sella passeggero (pagina 3-24)
2. Serbatoio del liquido freno posteriore (pagina 6-26)
3. Attacco cinghia portabagagli (pagina 3-30)
4. Sella pilota (pagina 3-24)
5. Scatola fusibili 1 (pagina 6-35)
6. Tappo radiatore (pagina 6-17)
7. Serbatoio liquido refrigerante (pagina 6-17)
8. Oblò ispezione livello olio motore (pagina 6-12) 9. Pedale freno (pagina 3-19)
10.Scatola fusibili 2 (pagina 6-35)
11.Pomello di regolazione dello smorzamento in compressione dell’am-
mortizzatore (pagina 3-28)U2S3H3H0.book Page 2 Friday, September 16, 2011 8:39 AM

DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione
123 4 67 89
10
11
5
1. Leva frizione (pagina 3-18)
2. Interruttori sul lato sinistro del manubrio (pagina 3-17)
3. Serbatoio liquido frizione idraulica (pagina 6-26)
4. Gruppo del tachimetro (pagina 3-6)
5. Spia cambio marce (pagina 3-6)
6. Serbatoio del liquido freno anteriore (pagina 6-26)
7. Interruttori sul lato destro del manubrio (pagina 3-17)
8. Leva freno (pagina 3-19) 9. Manopola acceleratore (pagina 6-21)
10.Display multifunzione (pagina 3-7)
11.Blocchetto accensione/
bloccasterzo (pagina 3-2)
U2S3H3H0.book Page 3 Friday, September 16, 2011 8:39 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10977
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.●
una chiave di ricodifica (con calotta
rossa)
●
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
●
un transponder (installato nella chiave
di ricodifica)
●
la centralina dell’immobilizzatore
●
un’ECU
●
una spia immobilizer (Vedere pagina
3-6.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821
●
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
●
Non immergere in acqua nessuna
delle chiavi.
●
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
●
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
●
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
●
Non appoggiare oggetti pesanti su
una delle chiavi.
●
Non molare o modificare la forma di
nessuna delle chiavi.
●
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
●
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
●
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
●
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)21
2
U2S3H3H0.book Page 1 Friday, September 16, 2011 8:39 AM
