2012 YAMAHA TMAX Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
234
5
6
7
8
9
SAU13932
Asiento Para abrir el asiento1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.NOTANo empuje la llave hacia adentro cuando lagire.
3. Levante el asiento. Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave del interruptor princi- pal si va a dejar el scooter sin vigilan-
cia.
NOTAVerifique que el asiento esté bien sujeto an-tes de su uso.
SAU14270
Ajuste del respaldo del
conductor El respaldo del conductor se puede ajustar
en las tres posiciones que se muestran.
Ajuste el respaldo del modo siguiente.1. Abra el asiento. (Vease la
página 3-18.)
2. Quite los pernos del respaldo.
1. Abierto.
1
1. Respaldo del conductor
1
59C-9-S0.book 18 ページ ２０１１年９月１２日　月曜日　午後４時５２分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
1
23
4
5
6
7
8
9
3. Desplace el respaldo hacia adelante ohacia atrás hasta la posición deseada.
4. Coloque y apriete bien los pernos del
respaldo.
5. Cierre el asiento.
SAU46300
Portacascos El portacascos está situado debajo del
asiento. Junto al juego de herramientas hay
un cable para sujetar el casco al portacas-
cos.
Para sujetar un casco en el portacascos 1. Abra el asiento. (Vease la
página 3-18.)
2. Pase el cable por la hebilla de la co-
rrea del casco, como se muestra, y
luego enganche el bucle del cable al
portacascos.
3. Verifique que el cable de sujeción del casco no toque el saliente sombreado
y cierre bien el asiento. ADVERTENCIA! No conduzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco puede golpear
objetos provocando la pérdida del
control y un posible acciden-
te.
[SWA10161]

Para soltar el casco del portacascos
Abra el asiento, suelte el cable del porta-
cascos y del casco y seguidamente cierre el
asiento.
1. Respaldo del conductor
2. Perno
1
2
1. Saliente sombreado
2. Cable del portacascos
3. Portacascos
3
1
2
59C-9-S0.book 19 ページ ２０１１年９月１２日　月曜日　午後４時５２分

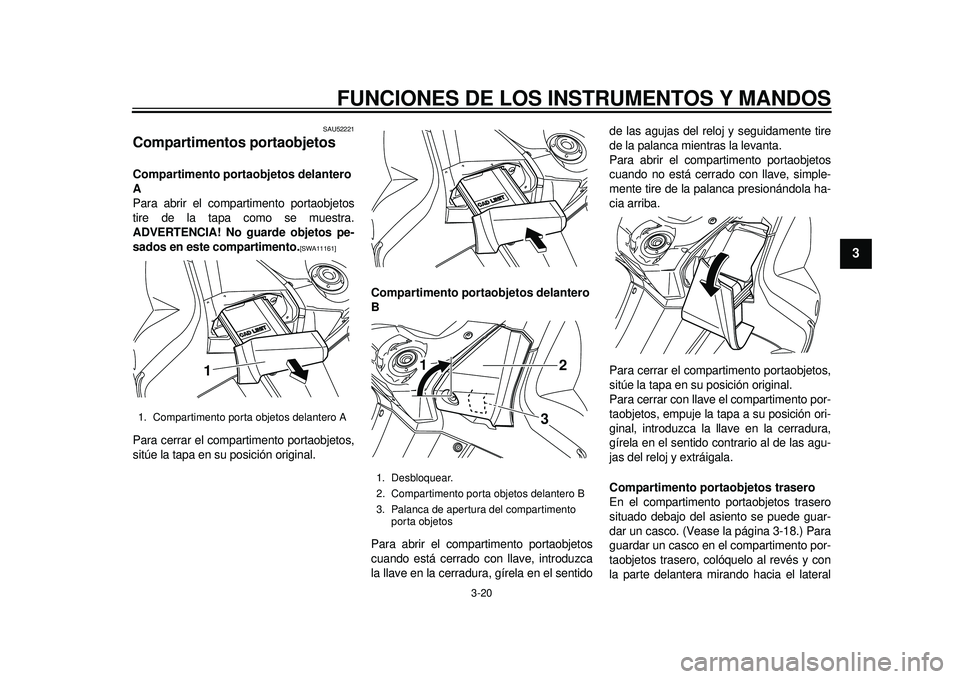

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
234
5
6
7
8
9
SAU52221
Compartimentos portaobjetos Compartimento portaobjetos delantero
A
Para abrir el compartimento portaobjetos
tire de la tapa como se muestra.
ADVERTENCIA! No guarde objetos pe-
sados en este compartimento.
[SWA11161]

Para cerrar el compartimento portaobjetos,
sitúe la tapa en su posición original. Compartimento portaobjetos delantero
B
Para abrir el compartimento portaobjetos
cuando está cerrado con llave, introduzca
la llave en la cerradura, gírela en el sentidode las agujas del reloj y seguidamente tire
de la palanca mientras la levanta.
Para abrir el compartimento portaobjetos
cuando no está cerrado con llave, simple-
mente tire de la palanca presionándola ha-
cia arriba.
Para cerrar el compartimento portaobjetos,
sitúe la tapa en su posición original.
Para cerrar con llave el compartimento por-
taobjetos, empuje la tapa a su posición ori-
ginal, introduzca la llave en la cerradura,
gírela en el sentido contrario al de las agu-
jas del reloj y extráigala.
Compartimento port
aobjetos trasero
En el compartimento portaobjetos trasero
situado debajo del asiento se puede guar-
dar un casco. (Vease la página 3-18.) Para
guardar un casco en el compartimento por-
taobjetos trasero, colóquelo al revés y con
la parte delantera mirando hacia el lateral
1. Compartimento porta objetos delantero A
1
1. Desbloquear.
2. Compartimento porta objetos delantero B
3. Palanca de apertura del compartimento porta objetos
1 2
3
59C-9-S0.book 20 ページ ２０１１年９月１２日　月曜日　午後４時５２分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
1
23
4
5
6
7
8
9
izquierdo. ATENCIÓN: Tenga en cuenta
los puntos siguientes cuando utilice el
compartimento portaobjetos. El compar-
timento portaobjetos acumula calor
cuando queda expuesto al sol o al calor
del motor; por lo tanto, no guarde en su
interior nada que pueda ser sensible al
calor, ni consumibles o elementos infla-
mables. Para evitar que se extienda la
humedad en el compartimento portaob-
jetos, envuelva los objetos húmedos en
una bolsa de plástico antes de guardar-
los en el compartimento. El comparti-
mento portaobjetos puede mojarse
durante el lavado del scooter; envuelva
los objetos guardados en el comparti-
mento en una bolsa de plástico. No guar-
de en el compartime nto objetos de valor
o que se puedan romper. No deje abierto
el asiento durante un periodo prolonga-
do, ya que la luz puede provocar la des-
carga de la batería.
[SCA16082]
ATENCIÓN: La
zona sombreada no es un compartimen-
to porta objetos. No coloque ningún ob-
jeto en esa zona, ya que podrían resultar
dañados los goznes del asiento.
[SCA16091]

NOTA
Algunos cascos no se pueden guardar
en el compartimento portaobjetos tra-
sero debido a su tamaño o forma.

No deje el scooter desatendido con elasiento abierto.
ATENCIÓN
SCA11100
No deje abierto el asiento del conductor
durante un periodo prolongado de tiem-
po, ya que la luz hará que se descarguela batería.
ADVERTENCIA
SWA16120
No sobrepase los límites de carga si- guientes:

Compartimento portaobjetos delan-
tero A: 0.15 kg (0.3 lb)

Compartimento portaobjetos delan-
tero B: 1 kg (2 lb)

Compartimento portaobjetos trase-
ro: 5 kg (11 lb)

Carga máxima del vehículo: 198 kg(437 lb)
1. Compartimento porta objetos trasero
2. Zona sombreada
1
2
59C-9-S0.book 21 ページ ２０１１年９月１２日　月曜日　午後４時５２分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
234
5
6
7
8
9
SAU52211
Parabrisas La altura del parabrisas se puede ajustar en
dos posiciones según las preferencias del
conductor.
Para ajustar la altura del parabrisas1. Desmonte las tapas de acceso al tor- nillo quitando las fijaciones rápidas. 2. Desmonte el parabrisas extrayendo
los tornillos.
3. Desmonte las tapas de goma. 4. Coloque las tapas de goma en la posi-
ción deseada.
5. Monte el parabrisas en la posición de-
seada colocando los tornillos.1. Parabrisas
1
1. Fijación rápida
2. Tapa de acceso al tornillo
1. Tornillo1
2
11
1
1. Tapa de goma
1. Tapa de goma
1
1
1
1
59C-9-S0.book 22 ページ ２０１１年９月１２日　月曜日　午後４時５２分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-23
1
23
4
5
6
7
8
9
6. Apriete los tornillos con el par especifi-cado. ADVERTENCIA! Un parabri-
sas suelto puede ocasionar un
accidente. Asegúrese de apretar los
tornillos con el par especifica-
do.
[SWA15510]

7. Coloque las tapas de acceso al tornillo y monte las fijaciones rápidas.
SAU39671
Espejos retrovisores Los espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los es pejos retrovisores en
su posición original.
ADVERTENCIA
SWA14371
No olvide volver a situar los espejos re-
trovisores en su posición original antesde iniciar la marcha.
1. TornilloPar de apriete: Tornillo del parabrisas:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1
1. Tapa de acceso al tornillo
1
1. Posición de estacionamiento
2. Posición de marcha
1
1 2
2 1
1
59C-9-S0.book 23 ページ ２０１１年９月１２日　月曜日　午後４時５２分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
234
5
6
7
8
9
SAU46021
Conjunto amortiguador
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.

No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.

No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.

No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.
SAU15305
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación delsistema de corte del circuito de encendido).
ADVERTENCIA
SWA10241
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-
gularmente este sistema y hágalo
reparar en un concesionario Yamaha sino funciona correctamente.
SAU45051
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.

Impide el arranque cuando está accio-
nado uno de los frenos pero el caballe-
te lateral permanece bajado.

Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
59C-9-S0.book 24 ページ ２０１１年９月１２日　月曜日　午後４時５２分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
1
23
4
5
6
7
8
9
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor de freno no funcione
correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Sí NO Sí NO NO Sí
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
59C-9-S0.book 25 ページ ２０１１年９月１２日　月曜日　午後４時５２分
