2012 YAMAHA TMAX Betriebsanleitungen (in German)

8-1
2
3
4
5
6
789

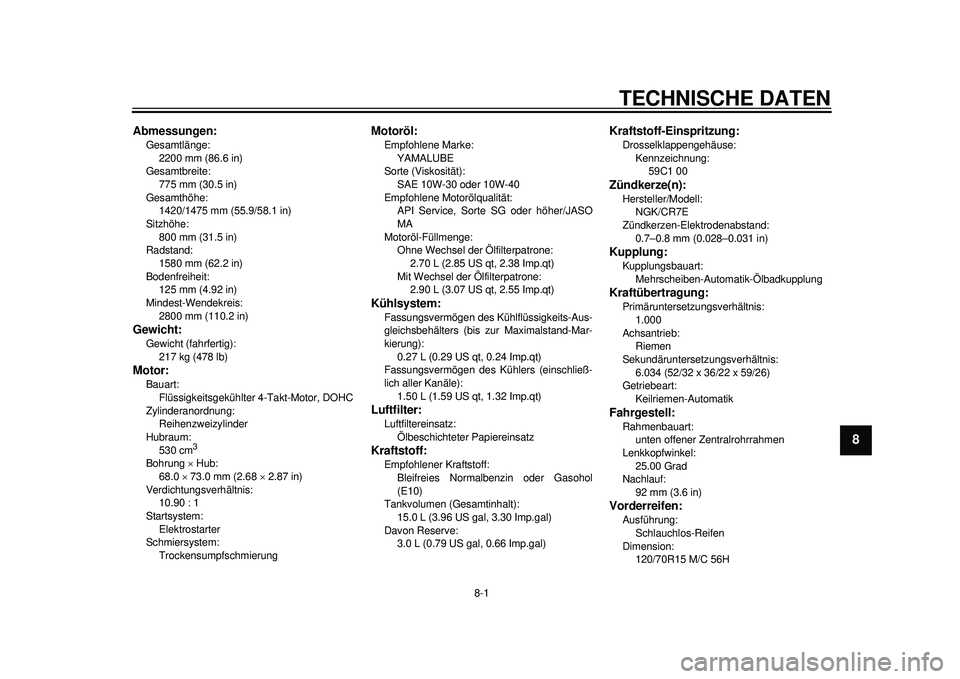

TECHNISCHE DATEN
GAU50915
Abmessungen:Gesamtlänge: 2200 mm (86.6 in)
Gesamtbreite: 775 mm (30.5 in)
Gesamthöhe: 1420/1475 mm (55.9/58.1 in)
Sitzhöhe:
800 mm (31.5 in)
Radstand: 1580 mm (62.2 in)
Bodenfreiheit: 125 mm (4.92 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Gewicht (fahrfertig): 217 kg (478 lb)Motor:Bauart: Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung: Reihenzweizylinder
Hubraum:
530 cm
3
Bohrung  Hub:
68.0  73.0 mm (2.68  2.87 in)
Verdichtungsverhältnis: 10.90 : 1
Startsystem:
Elektrostarter
Schmiersystem: Trockensumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität): SAE 10W-30 oder 10W-40
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge: Ohne Wechsel der Ölfilterpatrone: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Mit Wechsel der Ölfilterpatrone: 2.90 L (3.07 US qt, 2.55 Imp.qt)Kühlsystem:Fassungsvermögen des Kü hlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.50 L (1.59 US qt, 1.32 Imp.qt)Luftfilter:Luftfiltereinsatz: Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Bleifreies Normal benzin oder Gasohol
(E10)
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal, 3.30 Imp.gal)
Davon Reserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung: 59C1 00Zündkerze(n):Hersteller/Modell: NGK/CR7E
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart: Mehrscheiben-Auto matik-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:
1.000
Achsantrieb: Riemen
Sekundäruntersetzungsverhältnis: 6.034 (52/32 x 36/22 x 59/26)
Getriebeart:
Keilriemen-AutomatikFahrgestell:Rahmenbauart: unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf: 92 mm (3.6 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70R15 M/C 56H
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分

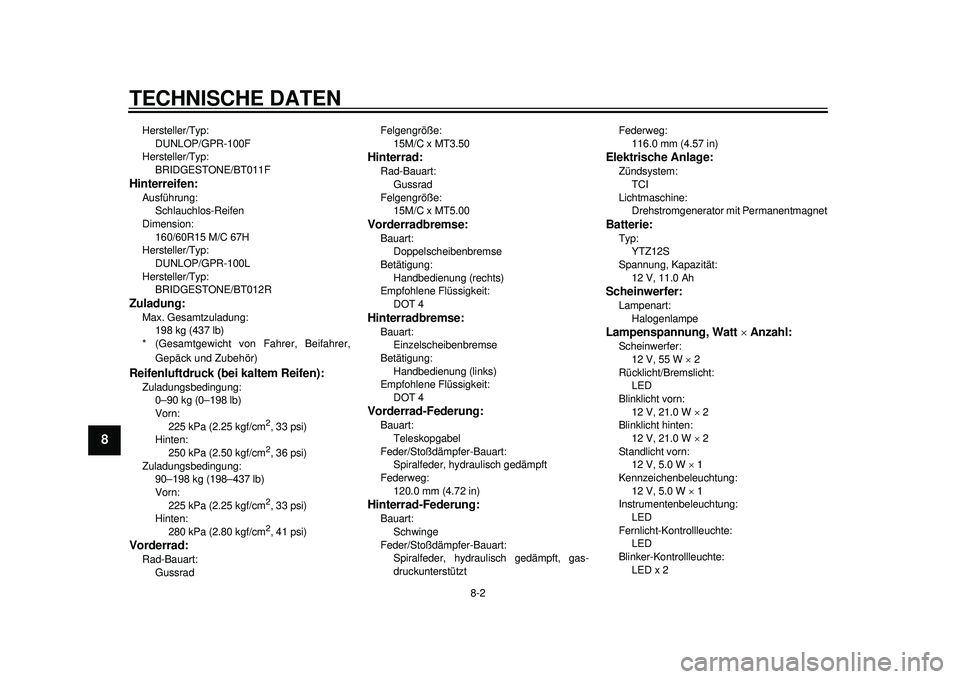

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
78
9
Hersteller/Typ: DUNLOP/GPR-100F
Hersteller/Typ:
BRIDGESTONE/BT011FHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
160/60R15 M/C 67H
Hersteller/Typ: DUNLOP/GPR-100L
Hersteller/Typ: BRIDGESTONE/BT012RZuladung:Max. Gesamtzuladung: 198 kg (437 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung: 0–90 kg (0–198 lb)
Vorn: 225 kPa (2.25 kgf/cm
2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Zuladungsbedingung: 90–198 kg (198–437 lb)
Vorn: 225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)
Vorderrad:Rad-Bauart:
Gussrad Felgengröße:
15M/C x MT3.50
Hinterrad:Rad-Bauart: Gussrad
Felgengröße: 15M/C x MT5.00Vorderradbremse:Bauart: Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart: Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit: DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg: 120.0 mm (4.72 in)Hinterrad-Federung:Bauart: Schwinge
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt Federweg:
116.0 mm (4.57 in)
Elektrische Anlage:Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit PermanentmagnetBatterie:Typ: YTZ12S
Spannung, Kapazität: 12 V, 11.0 AhScheinwerfer:Lampenart: HalogenlampeLampenspannung, Watt  Anzahl:Scheinwerfer:
12 V, 55 W  2
Rücklicht/Bremslicht: LED
Blinklicht vorn: 12 V, 21.0 W  2
Blinklicht hinten:
12 V, 21.0 W  2
Standlicht vorn: 12 V, 5.0 W  1
Kennzeichenbeleuchtung: 12 V, 5.0 W  1
Instrumentenbeleuchtung:
LED
Fernlicht-Kont rollleuchte:
LED
Blinker-Kontrollleuchte: LED x 2
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

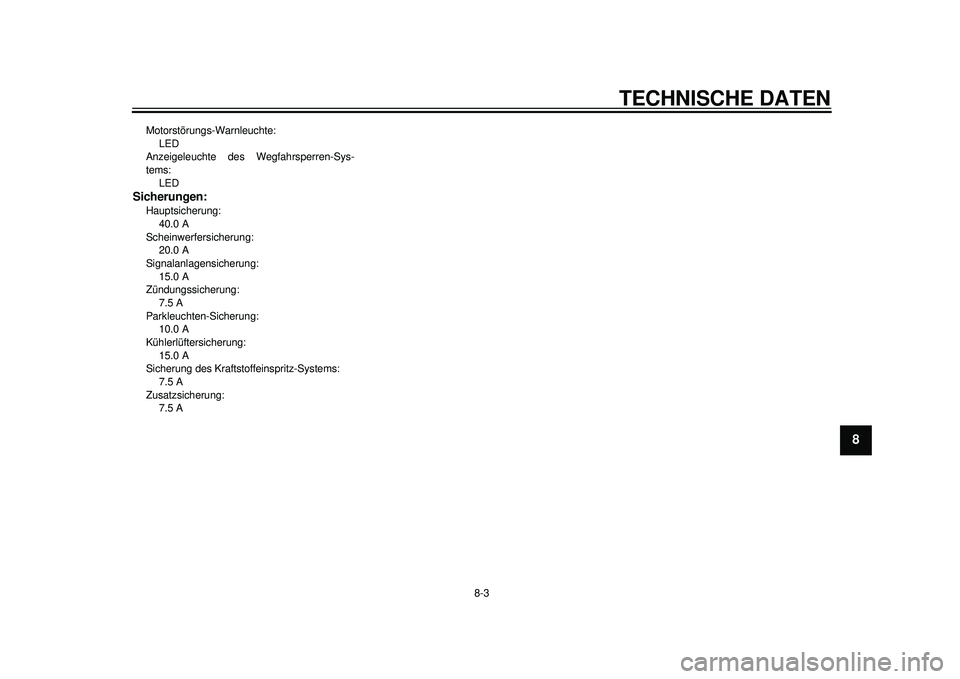

TECHNISCHE DATEN
8-3
2
3
4
5
6
789
Motorstörungs-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-Sys-
tems:
LEDSicherungen:Hauptsicherung: 40.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung: 7.5 A
Parkleuchten-Sicherung: 10.0 A
Kühlerlüftersicherung:
15.0 A
Sicherung des Kraftsto ffeinspritz-Systems:
7.5 A
Zusatzsicherung: 7.5 A
59C-9-G0.book 3 ページ ２０１１年９月１２日　月曜日　午後４時２１分

9-1
1
2
3
4
5
6
7
89

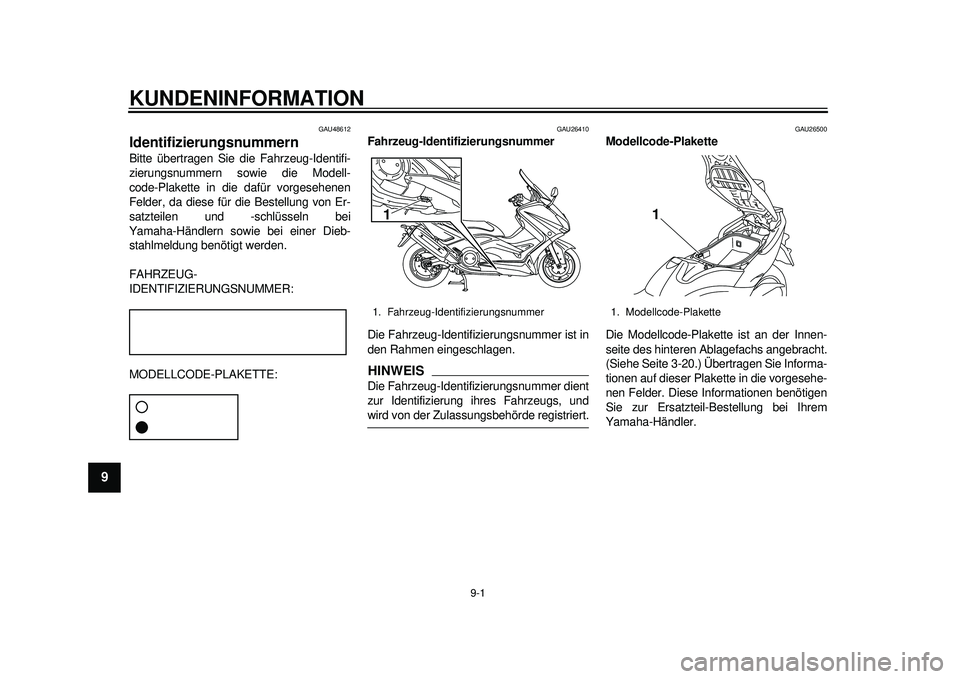

KUNDENINFORMATION
GAU48612
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modell-
code-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEISDie Fahrzeug-Identifiz ierungsnummer dient
zur Identifizierung ihres Fahrzeugs, undwird von der Zulassungsbehörde registriert.
GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-B estellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer1
1. Modellcode-Plakette
1
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分

INDEX
AAbblendschalter ....................................... 3-12
Abdeckungen, abnehmen und montieren ................................................ 6-8
Ablagefächer ........................................... 3-20
Abstellen .................................................... 7-3
Anfahren .................................................... 5-2
Anzeigeleuchte des Wegfahrsperren-
Systems................................................... 3-4BBatterie .................................................... 6-28
Beschleunigen und Verlangsamen ............ 5-2
Blinker-Kontrollleuchten............................. 3-3
Blinkerlampe vorn, auswechseln ............. 6-32
Blinkerschalter ......................................... 3-12
Bordwerkzeug............................................ 6-2
Bowdenzüge, prüfen und schmieren ....... 6-25
Bremsen .................................................... 5-3
Bremsflüssigkeitsstand, prüfen................ 6-23
Bremsflüssigkeit, wechseln ..................... 6-24
Bremshebel, schmieren ........................... 6-25DDiebstahlanlage (Sonderzubehör) ........... 3-12
Drehzahlmesser ........................................ 3-5
Durchhang des Antriebsriemens ............. 6-24EEinfahrvorschriften..................................... 5-4FFahrer-Rückenlehne, einstellen............... 3-19
Fahrzeug-Identifizierungsnummer ............. 9-1
Federbein ................................................ 3-24
Fehlersuchdiagramme ............................. 6-36
Fehlersuche ............................................. 6-35
Fernlicht-Kontrollleuchte ............................ 3-3 Feststellbremshebel
(Hinterradbremse) ................................. 3-15
Feststellbremskabel
(Hinterradbremse), einstellen................ 6-21
GGasdrehgriff und Gaszug, kontrollieren und schmieren ...................................... 6-25
Geschwindigkeitsmesser .......................... 3-4HHandbremshebel, Hinterradbremse ........ 3-14
Handbremshebel, Vorderradbremse ....... 3-13
Haupt- und Seitenständer, prüfen und schmieren ...................................... 6-26
Helmhalter ............................................... 3-20
Hinterrad-Feststellbremse, überprüfen ... 6-21
Hupenschalter ......................................... 3-13IIdentifizierungsnummern ........................... 9-1KKatalysator .............................................. 3-18
Kennzeichenleuchten-Lampe, auswechseln ......................................... 6-33
Kontrollleuchten und Warnleuchte ............ 3-3
Kraftstoff .................................................. 3-16
Kraftstoff, Tipps zum Sparen..................... 5-3
Kühlflüssigkeit ......................................... 6-14LLage der Teile ........................................... 2-1
Leerlaufdrehzahl ..................................... 6-16
Lenkerarmaturen ..................................... 3-12
Lenkung, prüfen ...................................... 6-27
Lichthupenschalter .................................. 3-12
Luftfiltereinsatz, ersetzen ........................ 6-15
MModellcode-Plake tte ..................................9-1
Motor anlassen ..........................................5-1
Motoröl und Ölfilterpatrone ......................6-11
Motorstoppschalter .................................. 3-13
Motorstörungs-War nleuchte ......................3-4
Multifunktionsanzeige ................................3-5PParken .......................................................5-4
Pflege.........................................................7-1RRäder ....................................................... 6-19
Radlager, prüfen ...................................... 6-28
Reifen ...................................................... 6-17
Rücklicht/Bremslicht ................................ 6-32
Rückspiegel .............................................3-24SScheibenbremsbeläge des Vorder- und Hinterrads, prüfen .................................. 6-22
Scheinwerferlampe, auswechseln ........... 6-31
Seitenständer...........................................3-25
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln............................6-30
Sitzbank ...................................................3-18
Spiel des Gasdrehgr iffs, prüfen ............... 6-17
Spiel des Vorder- und
Hinterradbremshebels , überprüfen ........6-20
Standlichtlampe, auswechseln ................ 6-34
Starterschalter ......................................... 3-13
System der Wegfahrsperre ........................3-1TTankverschluss ........................................ 3-15
Technische Daten ......................................8-1
Teleskopgabel, prüfen .............................6-27
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

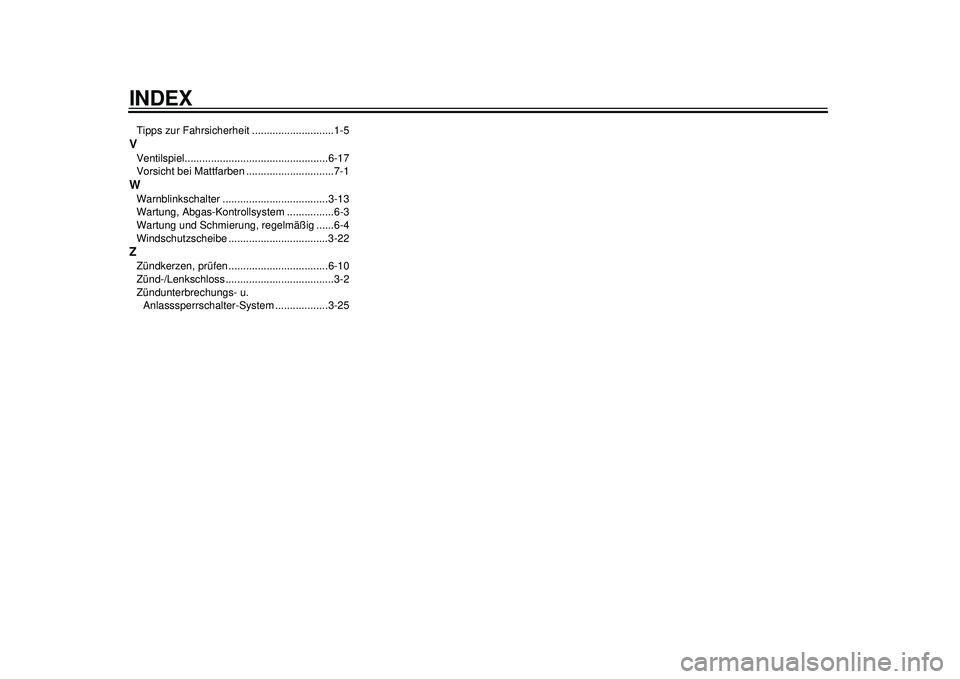

INDEXTipps zur Fahrsicherheit ............................1-5VVentilspiel.................................................6-17
Vorsicht bei Mattfarben ..............................7-1WWarnblinkschalter ....................................3-13
Wartung, Abgas-Kontrollsystem ................6-3
Wartung und Schmierung, regelmäßig ......6-4
Windschutzscheibe ..................................3-22ZZündkerzen, prüfen ..................................6-10
Zünd-/Lenkschloss .....................................3-2
Zündunterbrechungs- u. Anlasssperrschalter-System ..................3-25
