2012 YAMAHA TMAX Betriebsanleitungen (in German)

q Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
BEDIENUNGSANLEITUNG
XP500
59C-28199-G0
U59CG0_Hyoshi.indd 12011/09/17 9:25:10

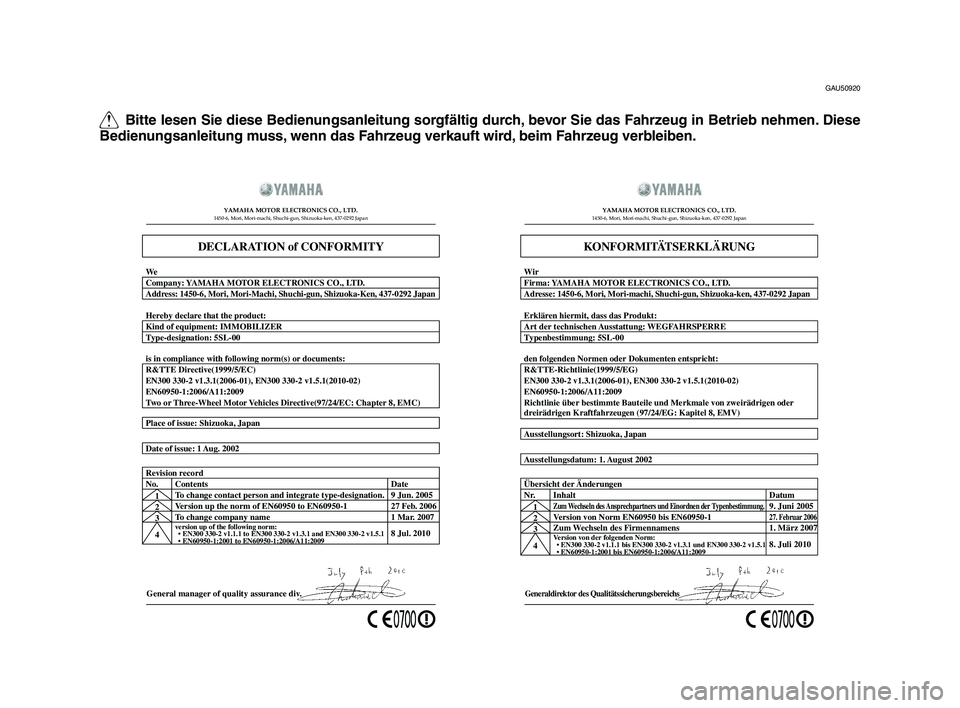

Q Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
GAU50920
General manager of quality assurance di v.
Date of issue: 1
Aug. 2002
Place of issue: Shizuoka, Japan

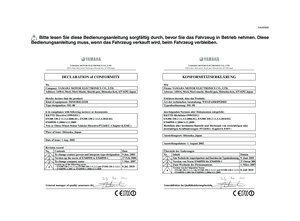

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company:
YAMAHA MOTOR ELECTRONICS CO., LT D.
We
Addr
ess: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 J apan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Dir ective(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Tw o or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4 Version up the norm of EN60950 to EN60950-1
To
change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5. 1
• EN60950-1:2001 to EN60950-1:2006/A11:2009
27 Fe b. 2006
1 Mar. 2007
8 Jul. 2010
Revision record
No. Contents
To change contact person and integrate type-designation. Date
9 Jun. 2005
Generaldir
ektor des Qualitätssicherungsber eichs
Ausstellungsdatum: 1. August 2002 Ausstellungsort: Shizuoka, Japan
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Firma: YAMAHA MO TOR ELECTRONICS CO., LT D.
Wi
r
Adr esse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 J apan
Art der technischen Ausstattung: WEGFAHRSPERRE Erklären hiermit, dass das Produkt:
Typenbestimmung: 5SL-00
den folgenden Normen oder Dokumenten entspricht:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen o\
der
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV)
1
2
3
4 Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
Ve
rsion von der folgenden Norm:
• EN300 330-2 v1.1.1 bis EN300 330-2 v1.3.1 und EN300 330-2 v1.5. 1
• EN60950-1:2001 bis EN60950-1:2006/A11:2009
27. Februar 20061. März 2007
8. Juli 2010
Übersicht der Änderungen
Nr. Inhalt
Zum
Wechseln des Ansprechpartners und Einordnen der Typenbestimmung .Datum
9. Juni 2005
U59CG0_Hyoshi.indd 22011/09/17 9:25:12

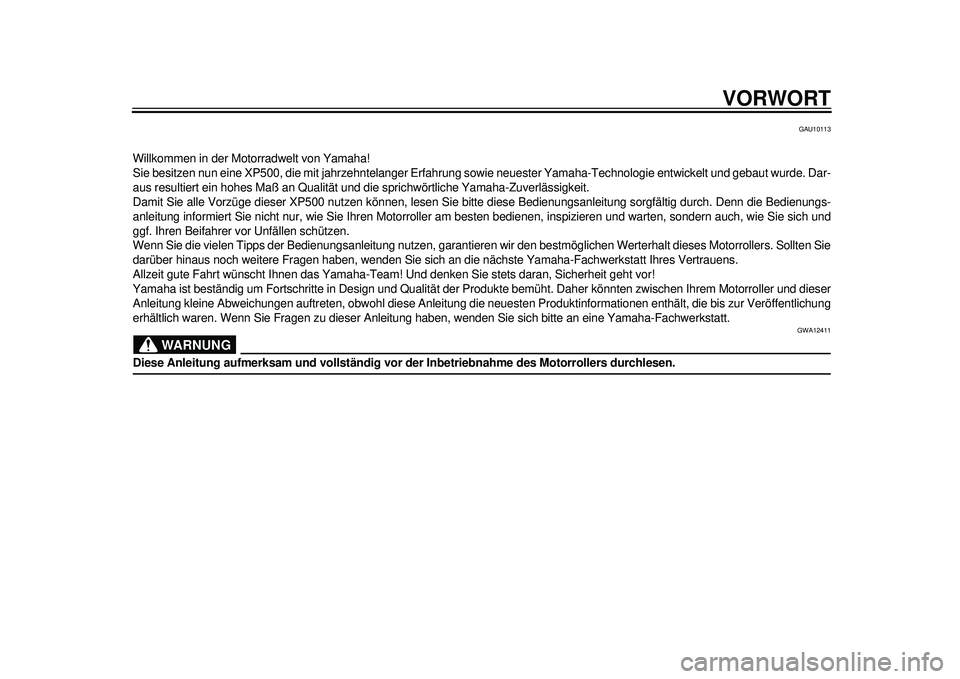

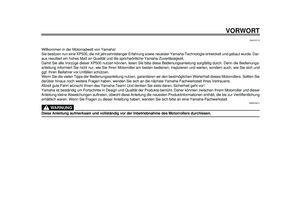

VORWORT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XP500, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Dar-
aus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XP500 nutzen können, lesen Sie bitte diese Bedienungsanlei tung sorgfältig durch. Denn die Bedienungs-
anleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, insp izieren und warten, sondern auch, wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantie ren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Pr odukte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffen tlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分

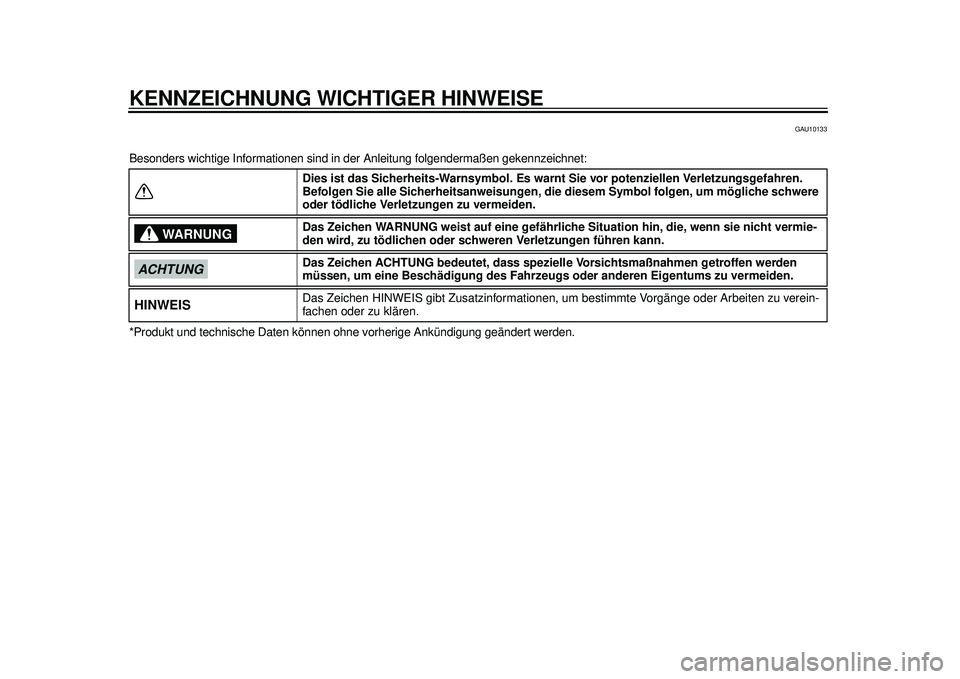

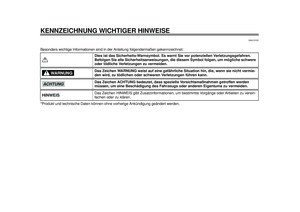

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10133
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können o hne vorherige Ankündigung geändert werden.
Dies ist das Sicherheits-Warnsym
bol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass speziell e Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分

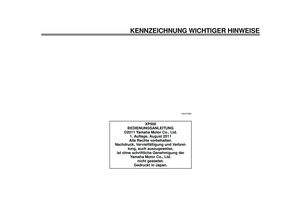

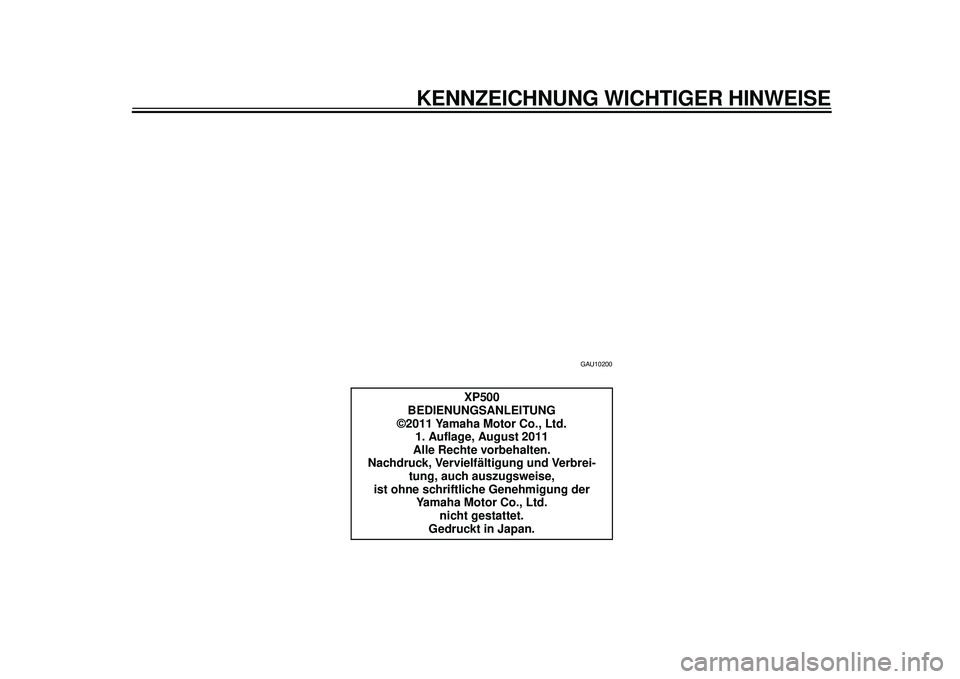

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XP500
BEDIENUNGSANLEITUNG
©2011 Yamaha Motor Co., Ltd.
1. Auflage, August 2011
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

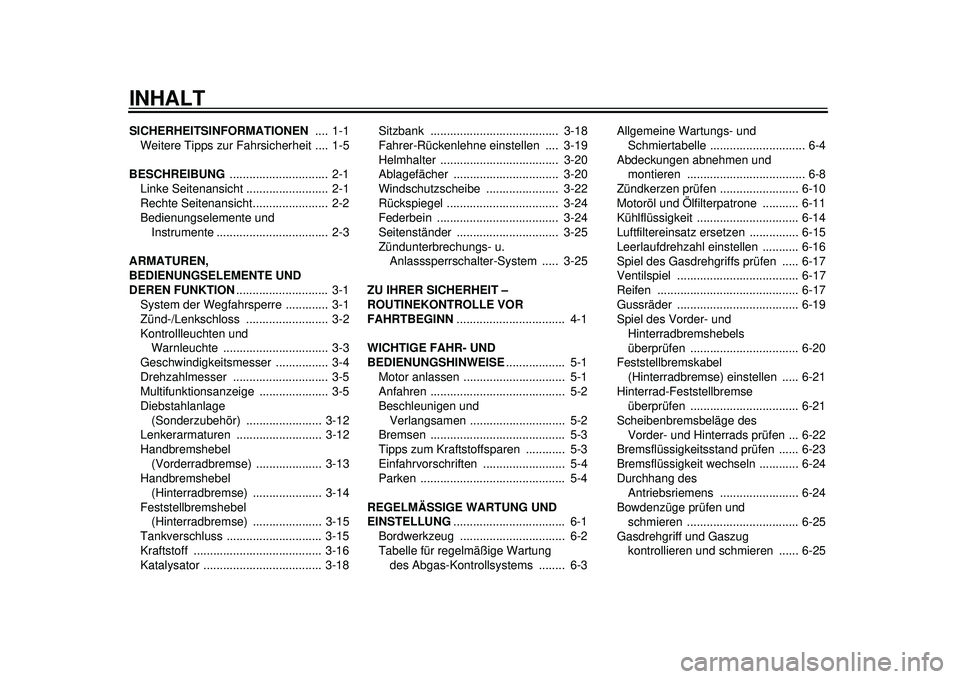

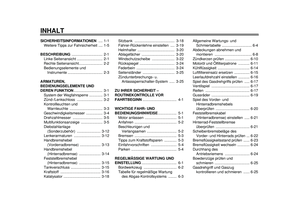

INHALTSICHERHEITSINFORMATIONEN .... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
BESCHREIBUNG .............................. 2-1
Linke Seitenansicht ......................... 2-1

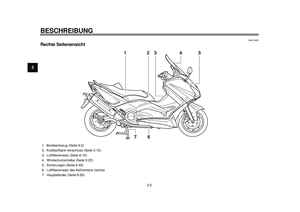

Rechte Seitenansicht....................... 2-2

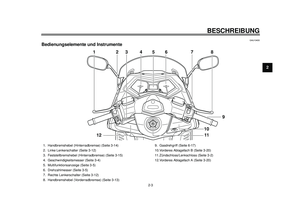

Bedienungselemente und Instrumente .................................. 2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION ............................ 3-1

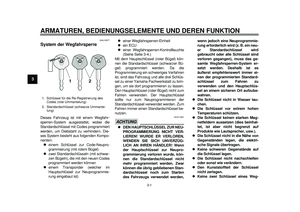

System der Wegfahrsperre ............. 3-1

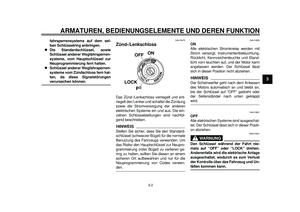

Zünd-/Lenkschloss ...... ................... 3-2

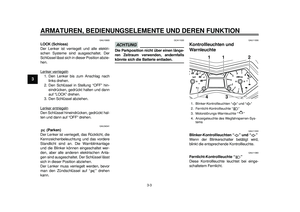

Kontrollleuchten und Warnleuchte ................................ 3-3

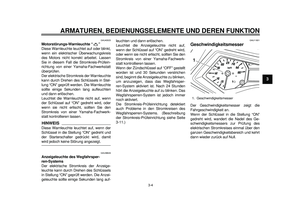

Geschwindigkeitsmesser ................ 3-4

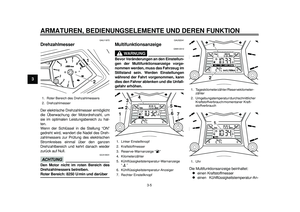

Drehzahlmesser ............................. 3-5

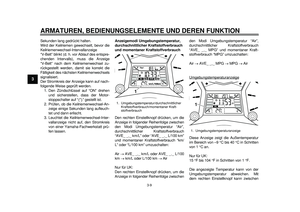

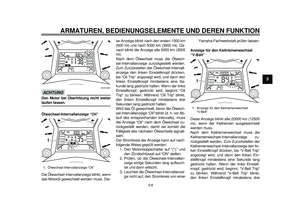

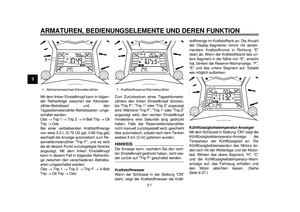

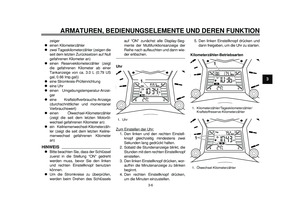

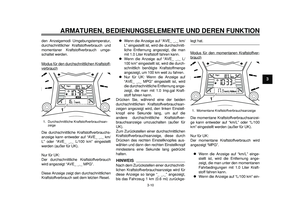

Multifunktionsanzeige ..................... 3-5

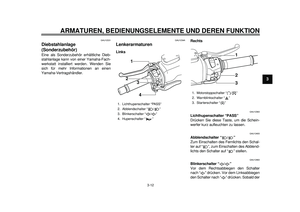

Diebstahlanlage
(Sonderzubehör) ....................... 3-12

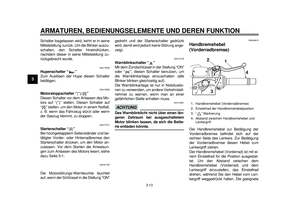

Lenkerarmaturen .......................... 3-12
Handbremshebel
(Vorderradbremse) .................... 3-13

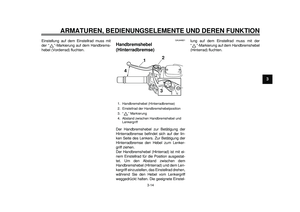

Handbremshebel
(Hinterradbremse) ..................... 3-14

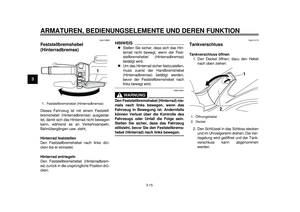

Feststellbremshebel (Hinterradbremse) ..................... 3-15

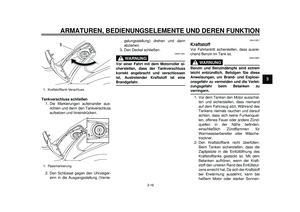

Tankverschluss ............................. 3-15

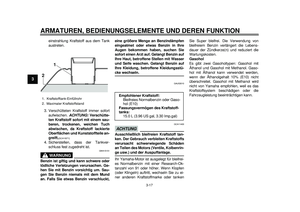

Kraftstoff ....................................... 3-16

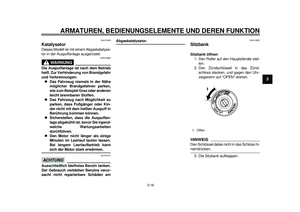

Katalysator .................................... 3-18 Sitzbank ....................................... 3-18

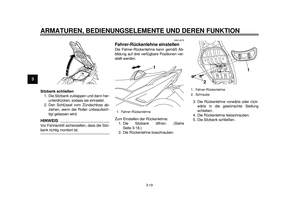

Fahrer-Rückenlehne einstellen .... 3-19

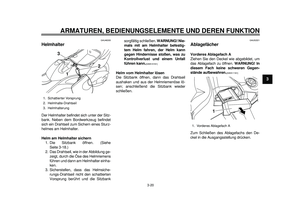

Helmhalter .................................... 3-20

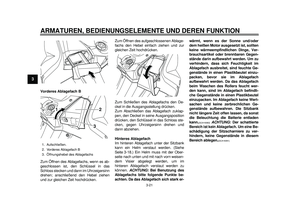

Ablagefächer ..............
.................. 3-20

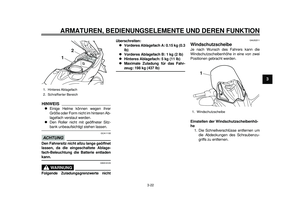

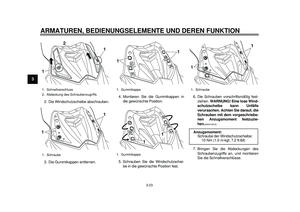

Windschutzscheibe ...... ................ 3-22

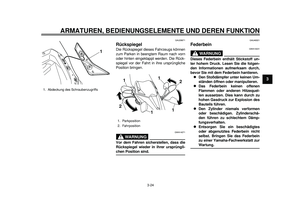

Rückspiegel .... ............................ .. 3-24
Federbein ....... ............................ .. 3-24

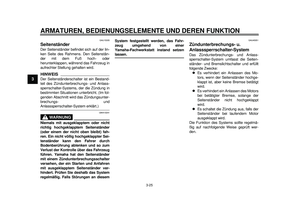

Seitenständer .......... ..................... 3-25

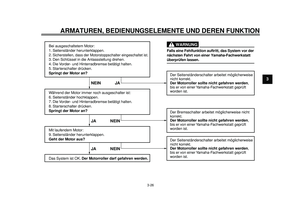

Zündunterbrechungs- u. Anlasssperrschalter-System ..... 3-25

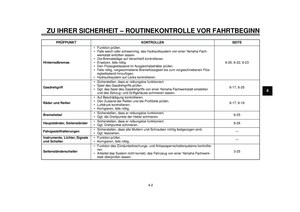

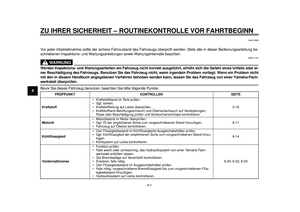

ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE .................. 5-1

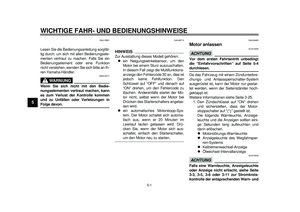

Motor anlassen ............................... 5-1

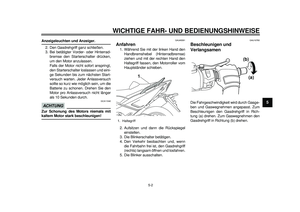

Anfahren ......................................... 5-2
Beschleunigen und Verlangsamen ............................. 5-2

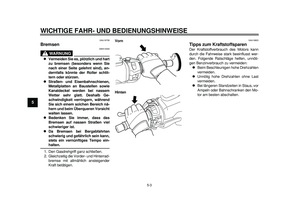

Bremsen ......................................... 5-3
Tipps zum Kraftstoffsparen ............ 5-3

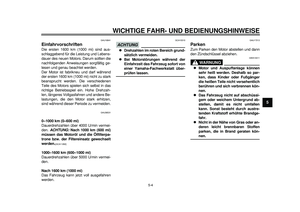

Einfahrvorschriften ......................... 5-4
Parken ............................................ 5-4

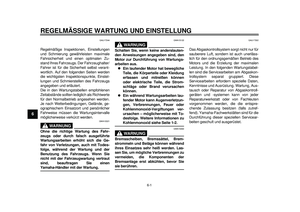

REGELMÄSSIGE WARTUNG UND
EINSTELLUNG .................................. 6-1

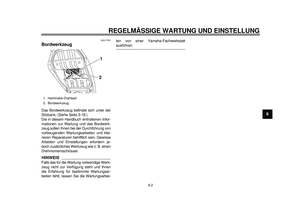

Bordwerkzeug ............ .................... 6-2

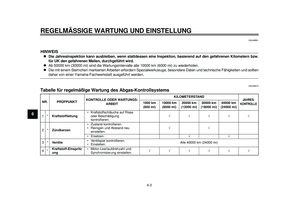

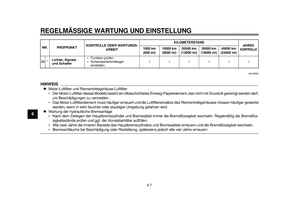

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 6-3 Allgemeine Wartungs- und

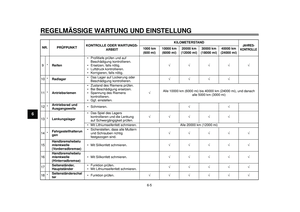

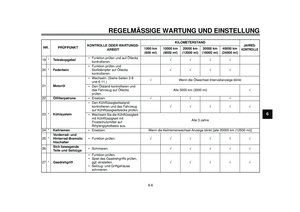

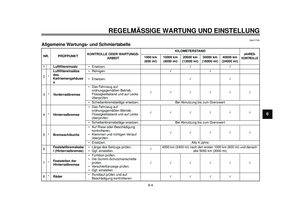

Schmiertabelle ......... .................... 6-4

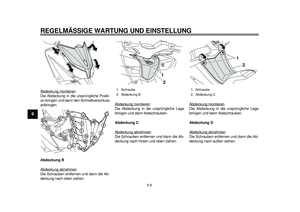

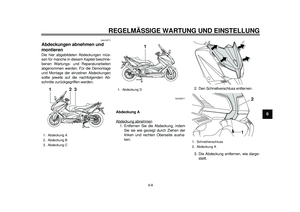

Abdeckungen abnehmen und montieren .................................... 6-8

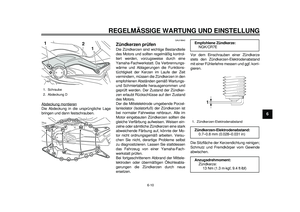

Zündkerzen prüfen ........................ 6-10

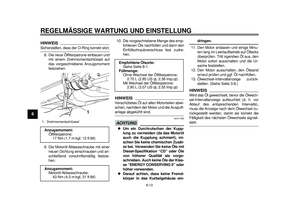

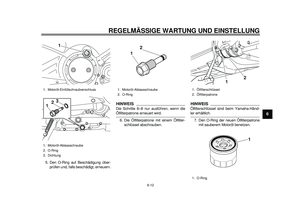

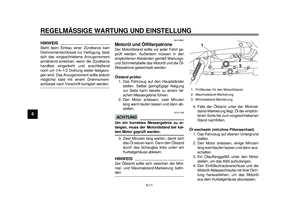

Motoröl und Ölfilterpatrone ........... 6-11

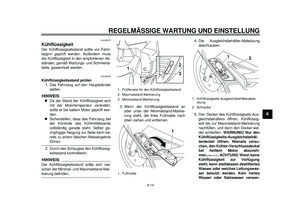

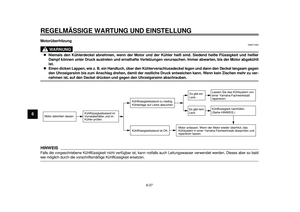

Kühlflüssigkeit ............................... 6-14

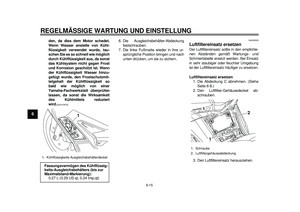

Luftfiltereinsatz ersetzen ............... 6-15

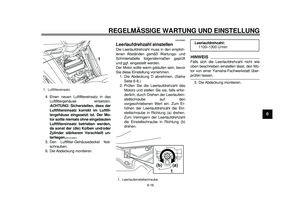

Leerlaufdrehzahl einstellen ........... 6-16

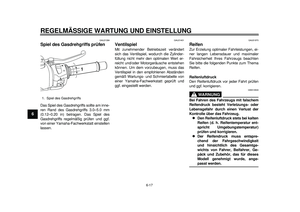

Spiel des Gasdrehgriffs prüfen ..... 6-17
Ventilspiel ..................................... 6-17

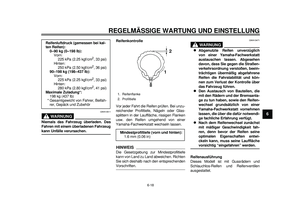

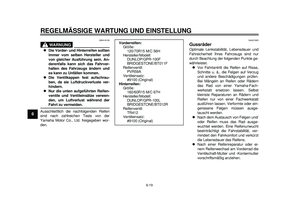

Reifen ........................................... 6-17
Gussräder ..................................... 6-19

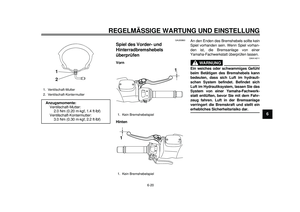

Spiel des Vorder- und
Hinterradbremshebels
überprüfen ................................. 6-20

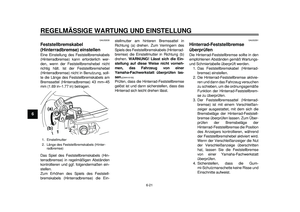

Feststellbremskabel
(Hinterradbremse) einstellen ..... 6-21
Hinterrad-Feststellbremse überprüfen ................................. 6-21

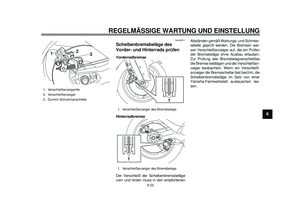

Scheibenbremsbeläge des Vorder- und Hinterrads prüfen ... 6-22

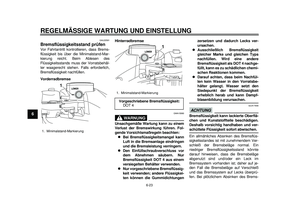

Bremsflüssigkeitsstand prüfen ...... 6-23

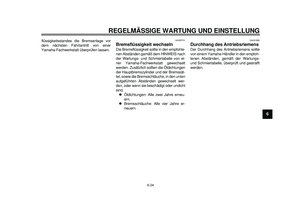

Bremsflüssigkeit wechseln ............ 6-24
Durchhang des
Antriebsriemens ........................ 6-24

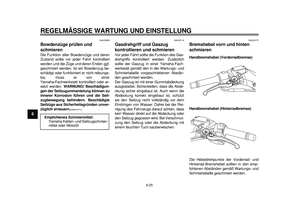

Bowdenzüge prüfen und schmieren .................................. 6-25
Gasdrehgriff und Gaszug kontrolli
eren und schmieren ...... 6-25
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分

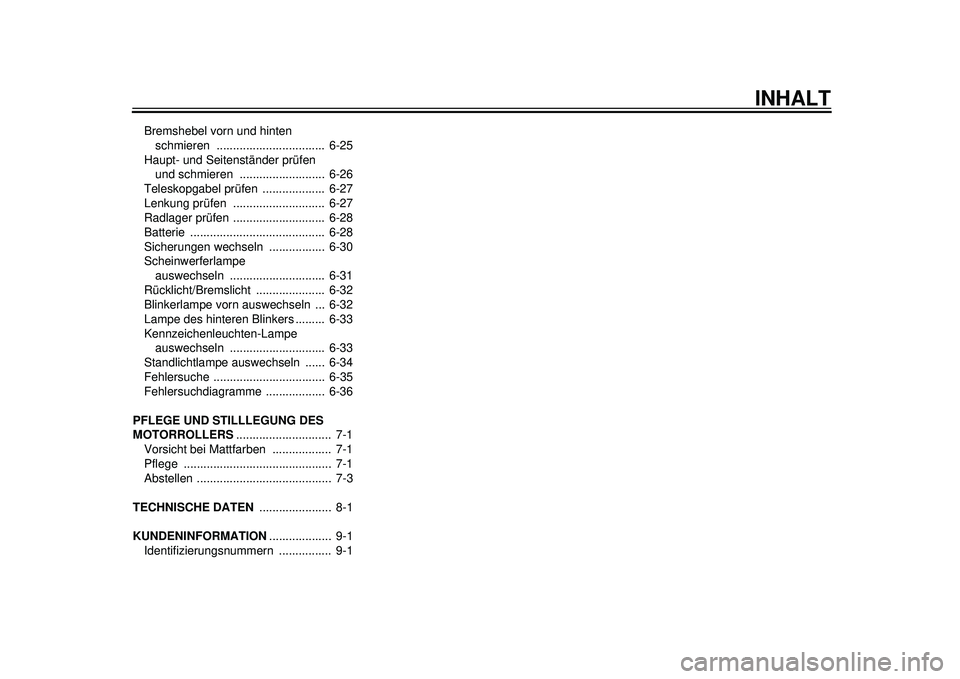

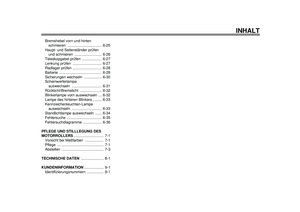

INHALT
Bremshebel vorn und hinten schmieren ................................. 6-25

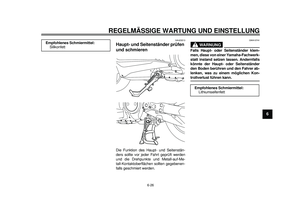

Haupt- und Seitenständer prüfen und schmieren .......................... 6-26

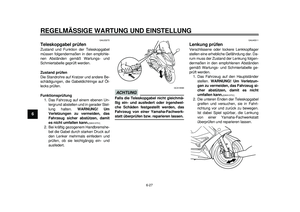

Teleskopgabel prüfen ................... 6-27
Lenkung prüfen ............................ 6-27
Radlager prüfen ............................ 6-28

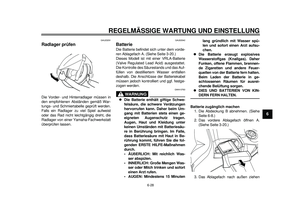

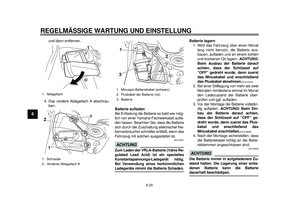

Batterie ......................................... 6-28

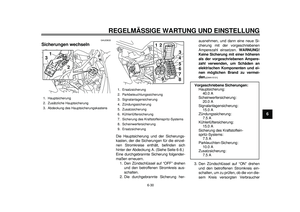

Sicherungen wechseln ................. 6-30

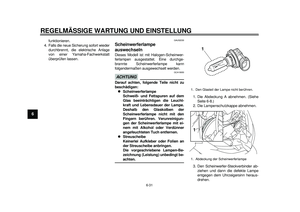

Scheinwerferlampe auswechseln ............................. 6-31

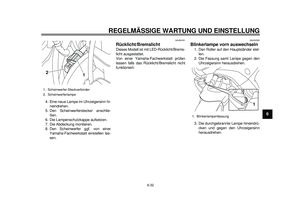

Rücklicht/Bremslicht ..................... 6-32
Blinkerlampe vorn auswechseln ... 6-32

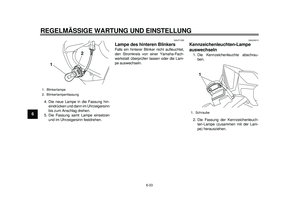

Lampe des hinteren Blinkers ......... 6-33
Kennzeichenleuchten-Lampe auswechseln ............................. 6-33

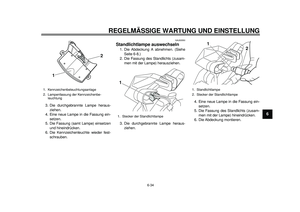

Standlichtlampe auswechseln ...... 6-34

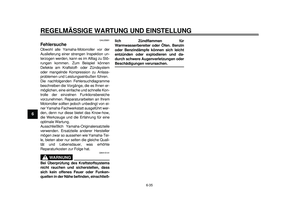

Fehlersuche .................................. 6-35

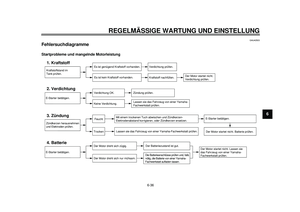

Fehlersuchdiagramme .................. 6-36

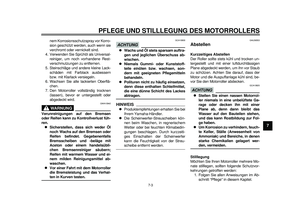

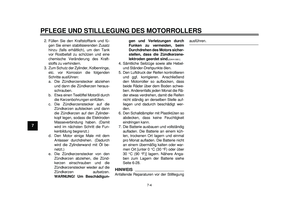

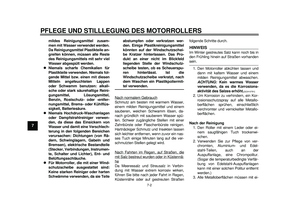

PFLEGE UND STILLLEGUNG DES
MOTORROLLERS ............................. 7-1

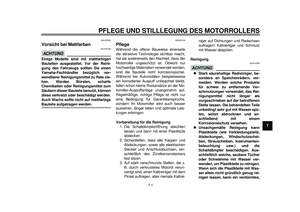

Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3

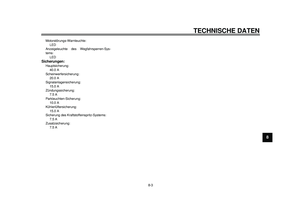

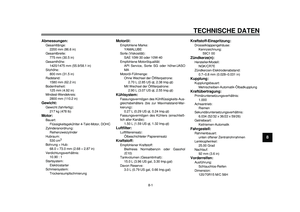

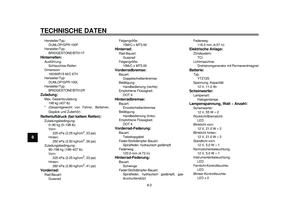

TECHNISCHE DATEN ...................... 8-1
KUNDENINFORMATION ................... 9-1

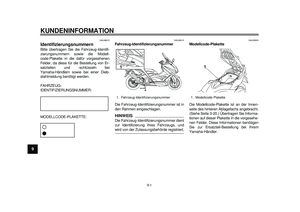

Identifizierungsnummern ................ 9-1
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

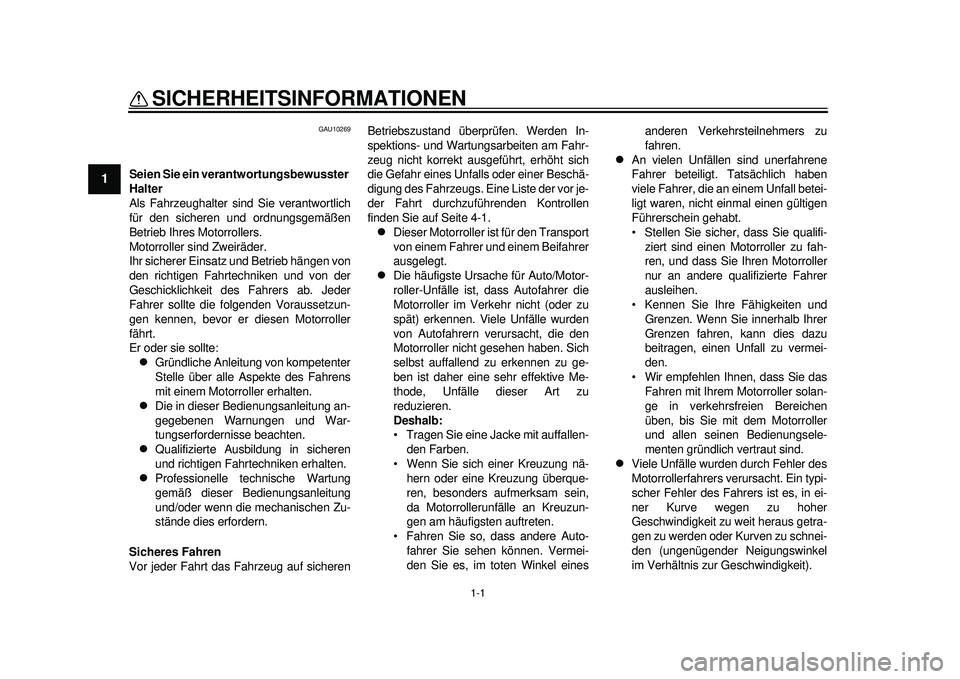

1-1
1

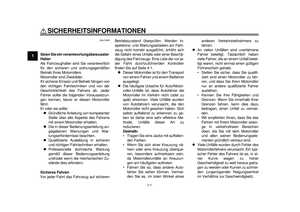

SICHERHEITSINFORMATIONEN
GAU10269
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorroller erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.

Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.

Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu
reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä- hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines anderen Verkehrsteilnehmers zu
fahren.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
Kennen Sie Ihre Fähigkeiten und Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
59C-9-G0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時２１分
