INHALT
Bremshebel vorn und hinten schmieren ................................. 6-25
Haupt- und Seitenständer prüfen und schmieren .......................... 6-26
Teleskopgabel prüfen ................... 6-27
Lenkung prüfen ............................ 6-27
Radlager prüfen ............................ 6-28
Batterie ......................................... 6-28
Sicherungen wechseln ................. 6-30
Scheinwerferlampe auswechseln ............................. 6-31
Rücklicht/Bremslicht ..................... 6-32
Blinkerlampe vorn auswechseln ... 6-32
Lampe des hinteren Blinkers ......... 6-33
Kennzeichenleuchten-Lampe auswechseln ............................. 6-33
Standlichtlampe auswechseln ...... 6-34
Fehlersuche .................................. 6-35
Fehlersuchdiagramme .................. 6-36
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS ............................. 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ...................... 8-1
KUNDENINFORMATION ................... 9-1
Identifizierungsnummern ................ 9-1
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
1
2
3
4
56
7
8
9
GAU25881

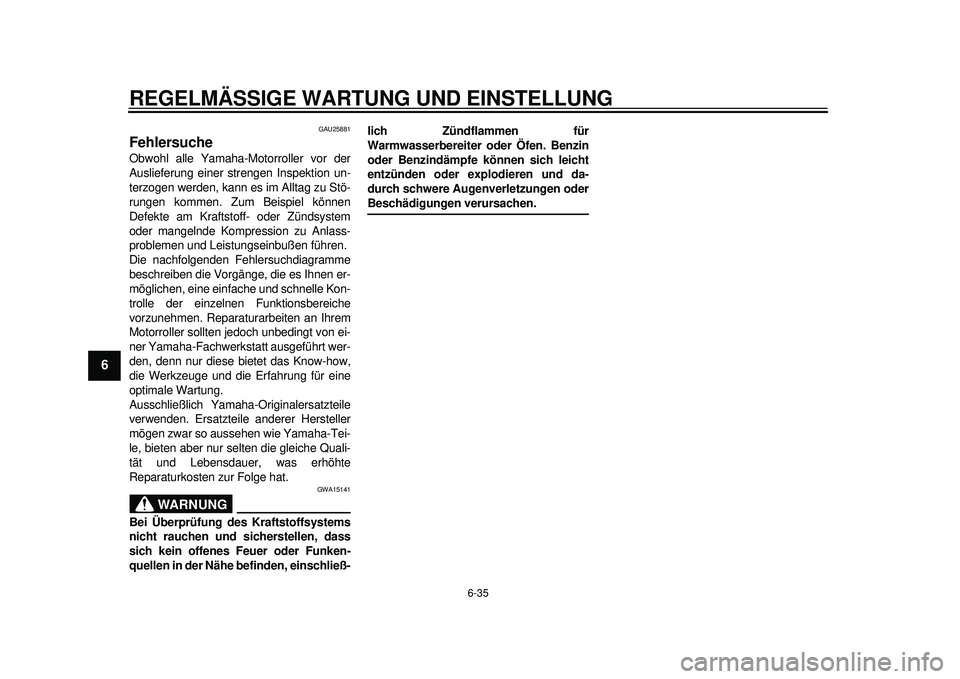

Fehlersuche Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt wer-
den, denn nur diese bietet das Know-how,
die Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
59C-9-G0.book 35 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
2
3
4
567
8
9
GAU42503
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen. Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
59C-9-G0.book 36 ページ ２０１１年９月１２日　月曜日　午後４時２１分

INDEX
AAbblendschalter ....................................... 3-12
Abdeckungen, abnehmen und montieren ................................................ 6-8
Ablagefächer ........................................... 3-20
Abstellen .................................................... 7-3
Anfahren .................................................... 5-2
Anzeigeleuchte des Wegfahrsperren-
Systems................................................... 3-4BBatterie .................................................... 6-28
Beschleunigen und Verlangsamen ............ 5-2
Blinker-Kontrollleuchten............................. 3-3
Blinkerlampe vorn, auswechseln ............. 6-32
Blinkerschalter ......................................... 3-12
Bordwerkzeug............................................ 6-2
Bowdenzüge, prüfen und schmieren ....... 6-25
Bremsen .................................................... 5-3
Bremsflüssigkeitsstand, prüfen................ 6-23
Bremsflüssigkeit, wechseln ..................... 6-24
Bremshebel, schmieren ........................... 6-25DDiebstahlanlage (Sonderzubehör) ........... 3-12
Drehzahlmesser ........................................ 3-5
Durchhang des Antriebsriemens ............. 6-24EEinfahrvorschriften..................................... 5-4FFahrer-Rückenlehne, einstellen............... 3-19
Fahrzeug-Identifizierungsnummer ............. 9-1
Federbein ................................................ 3-24
Fehlersuchdiagramme ............................. 6-36
Fehlersuche ............................................. 6-35
Fernlicht-Kontrollleuchte ............................ 3-3 Feststellbremshebel
(Hinterradbremse) ................................. 3-15
Feststellbremskabel
(Hinterradbremse), einstellen................ 6-21
GGasdrehgriff und Gaszug, kontrollieren und schmieren ...................................... 6-25
Geschwindigkeitsmesser .......................... 3-4HHandbremshebel, Hinterradbremse ........ 3-14
Handbremshebel, Vorderradbremse ....... 3-13
Haupt- und Seitenständer, prüfen und schmieren ...................................... 6-26
Helmhalter ............................................... 3-20
Hinterrad-Feststellbremse, überprüfen ... 6-21
Hupenschalter ......................................... 3-13IIdentifizierungsnummern ........................... 9-1KKatalysator .............................................. 3-18
Kennzeichenleuchten-Lampe, auswechseln ......................................... 6-33
Kontrollleuchten und Warnleuchte ............ 3-3
Kraftstoff .................................................. 3-16
Kraftstoff, Tipps zum Sparen..................... 5-3
Kühlflüssigkeit ......................................... 6-14LLage der Teile ........................................... 2-1
Leerlaufdrehzahl ..................................... 6-16
Lenkerarmaturen ..................................... 3-12
Lenkung, prüfen ...................................... 6-27
Lichthupenschalter .................................. 3-12
Luftfiltereinsatz, ersetzen ........................ 6-15
MModellcode-Plake tte ..................................9-1
Motor anlassen ..........................................5-1
Motoröl und Ölfilterpatrone ......................6-11
Motorstoppschalter .................................. 3-13
Motorstörungs-War nleuchte ......................3-4
Multifunktionsanzeige ................................3-5PParken .......................................................5-4
Pflege.........................................................7-1RRäder ....................................................... 6-19
Radlager, prüfen ...................................... 6-28
Reifen ...................................................... 6-17
Rücklicht/Bremslicht ................................ 6-32
Rückspiegel .............................................3-24SScheibenbremsbeläge des Vorder- und Hinterrads, prüfen .................................. 6-22
Scheinwerferlampe, auswechseln ........... 6-31
Seitenständer...........................................3-25
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln............................6-30
Sitzbank ...................................................3-18
Spiel des Gasdrehgr iffs, prüfen ............... 6-17
Spiel des Vorder- und
Hinterradbremshebels , überprüfen ........6-20
Standlichtlampe, auswechseln ................ 6-34
Starterschalter ......................................... 3-13
System der Wegfahrsperre ........................3-1TTankverschluss ........................................ 3-15
Technische Daten ......................................8-1
Teleskopgabel, prüfen .............................6-27
