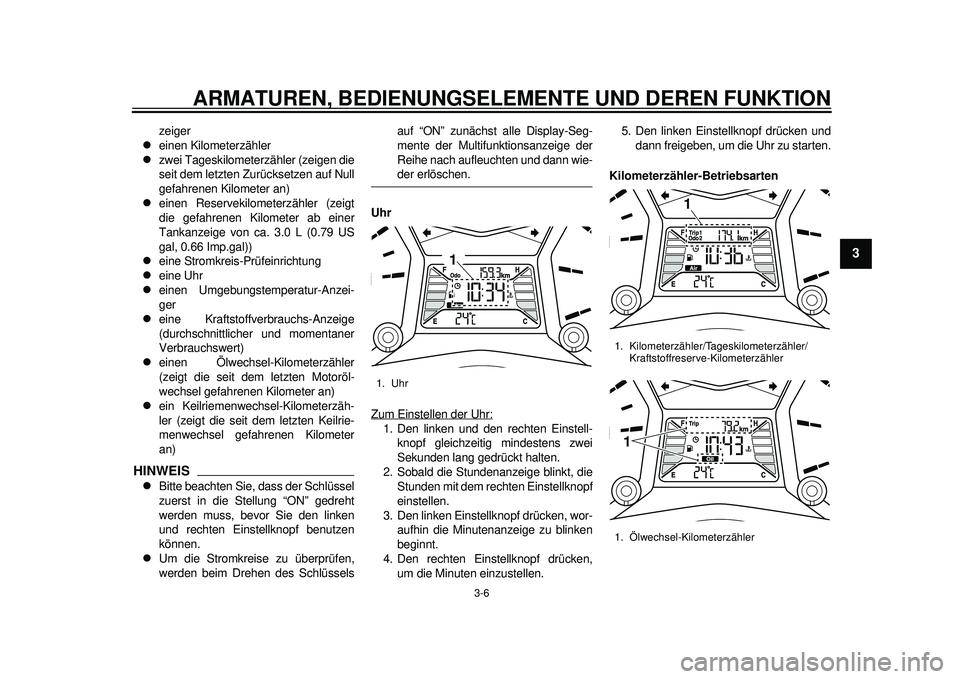

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
234
5
6
7
8
9
zeiger
einen Kilometerzähler
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
einen Reservekilometerzähler (zeigt
die gefahrenen Kilometer ab einer
Tankanzeige von ca. 3.0 L (0.79 US
gal, 0.66 Imp.gal))
eine Stromkreis-Prüfeinrichtung
eine Uhr
einen Umgebungstemperatur-Anzei-
ger
eine Kraftstoffverbrauchs-Anzeige
(durchschnittlicher und momentaner
Verbrauchswert)
einen Ölwechsel-Kilometerzähler
(zeigt die seit dem letzten Motoröl-
wechsel gefahrenen Kilometer an)
ein Keilriemenwechsel-Kilometerzäh-
ler (zeigt die seit dem letzten Keilrie-
menwechsel gefahrenen Kilometer
an)
HINWEIS
Bitte beachten Sie, dass der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muss, bevor Sie den linken
und rechten Einstellknopf benutzen
können.
Um die Stromkreise zu überprüfen,
werden beim Drehen des Schlüssels auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-
der erlöschen.
Uhr
Zum Einstellen der Uhr:
1. Den linken und den rechten Einstell- knopf gleichzeitig mindestens zwei
Sekunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt, die Stunden mit dem rechten Einstellknopf
einstellen.
3. Den linken Einstellknopf drücken, wor- aufhin die Minutenanzeige zu blinken
beginnt.
4. Den rechten Einstellknopf drücken, um die Minuten einzustellen. 5. Den linken Einstellknopf drücken und
dann freigeben, um die Uhr zu starten.
Kilometerzähler-Betriebsarten1. Uhr
1
1. Kilometerzähler/T ageskilometerzähler/
Kraftstoffreserve-Kilometerzähler
1. Ölwechsel-Kilometerzähler
1
1
59C-9-G0.book 6 ページ ２０１１年９月１２日 月曜日 午後４時２１分
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
1
23
4
5
6
7
8
9
Mit dem linken Einstellknopf kann in folgen-
der Reihenfolge zwischen der Kilometer-
zähler-Betriebsart und den
Tageskilometerzähler-Betriebsarten umge-
schaltet werden:
Odo Trip 1 Trip 2 V-Belt Trip Oil
Trip Odo
Bei einer verbleibenden Kraftstoffmenge
von etwa 3.0 L (0.79 US gal, 0.66 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “Trip F”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. Mit dem linken Einstellknopf
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
Odo Trip 1 Trip 2 Trip F V-Belt
Trip Oil Trip Odo Zum Zurücksetzen eines Tageskilometer-
zählers den linken Einstellknopf drücken,
bis “Trip F”, “Trip 1” oder “Trip 2” angezeigt
wird. Während “Trip F”, “Trip 1” oder “Trip 2”
angezeigt wird, den rechten Einstellknopf
mindestens eine Sekunde lang gedrückt
halten. Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, geschieht
dies automatisch, sobald nach dem Tanken
weitere 5 km (3 mi) gefahren wurden.
HINWEISDie Anzeige kann, nachdem Sie den rech-
ten Einstellknopf gedrückt haben, nicht wie-der zurück auf “Trip F” geschaltet werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft- stoffmenge im Kraftstofftank an. Die Anzahl
der Display-Segmente nimmt mit abneh-
mendem Kraftstoffvorrat in Richtung “E”
(leer) ab. Wenn der Kraftstoffstand das un-
tere Segment in der N
ähe von “E”, erreicht
hat, blinken die Reserve-Warnanzeige, “F”,
“E” und das untere Segment auf. Sobald
wie möglich auftanken.
Kühlflüssigkeitste mperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Blinken das obere Segment, “H”, “C”
und die Kühlflüssigkeitstemperatur-Warn-
anzeige auf, das Fahrzeug anhalten und
den Motor abkühlen lassen. (Siehe
Seite 6-37.)
1. Keilriemenwechsel-Kilometerzähler1
1. Kraftstoffreserve-Kilometerzähler
1
