REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
2
3
4
567
8
9
GAU17391

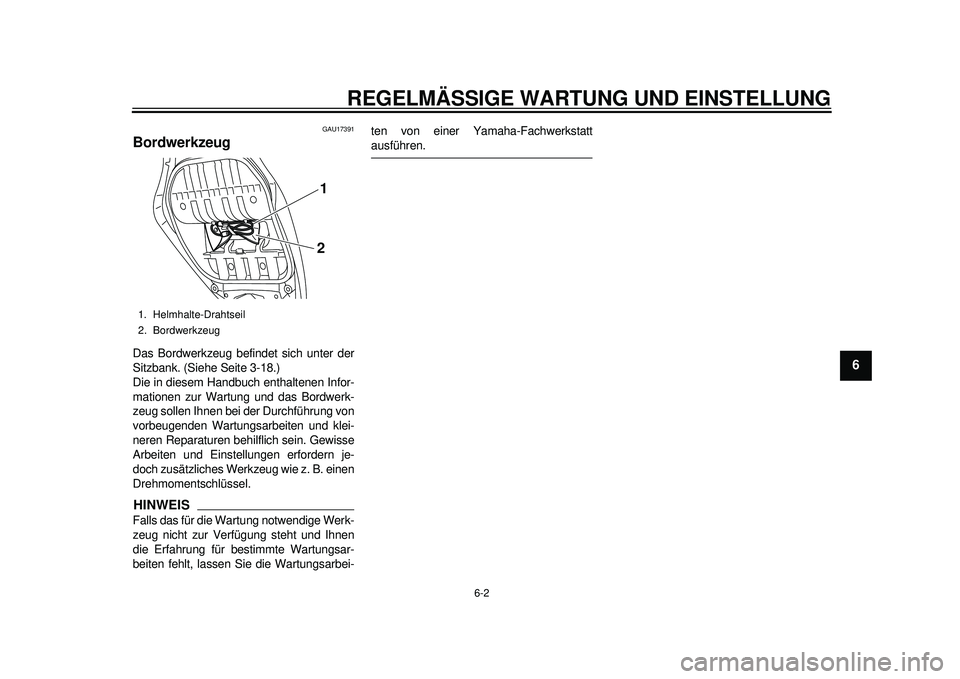

Bordwerkzeug Das Bordwerkzeug befindet sich unter der
Sitzbank. (Siehe Seite 3-18.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-ten von einer Yamaha-Fachwerkstatt
ausführen.
1. Helmhalte-Drahtseil
2. Bordwerkzeug
12
59C-9-G0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
1
2
3
4
56
7
8
9
GAU46861
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Date n und technische Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung
kontrollieren. 
2* Zündkerzen Zustand kontrollieren.
Reinigen und Abstand neu
einstellen. 

3* Ventile Ventilspiel kontrollieren.
Einstellen. Alle 40000 km (24000 mi)
4* Kraftstoff-Einspritz
ung Motor-Leerlaufdrehzahl und
Synchronisierung einstellen. 
59C-9-G0.book 3 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
2
3
4
567
8
9
GAU1770E

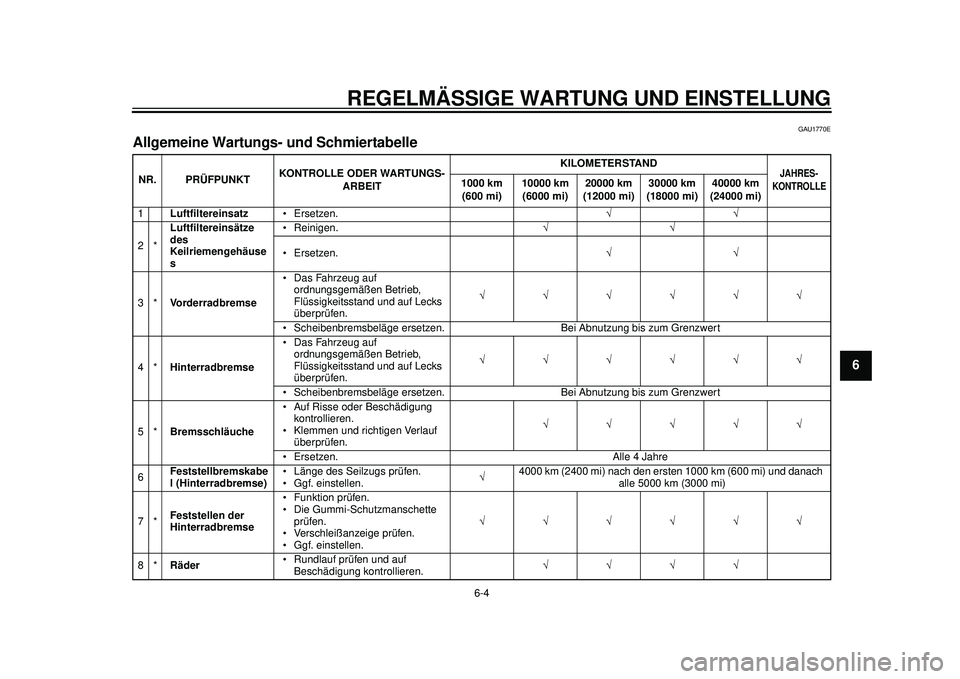

Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luftfiltereinsatz Ersetzen. 
2* Luftfiltereinsätze
des
Keilriemengehäuse
s Reinigen.

Ersetzen. 
3* Vorderradbremse Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen. 
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4* Hinterradbremse Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen. 
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5* Bremsschläuche Auf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf überprüfen. 
Ersetzen. Alle 4 Jahre
6 Feststellbremskabe
l (Hinterradbremse) Länge des Seilzugs prüfen.
Ggf. einstellen.
4000 km (2400 mi) nach den ersten 1000 km (600 mi) und danach
alle 5000 km (3000 mi)
7* Feststellen der
Hinterradbremse Funktion prüfen.
Die Gummi-Schutzmanschette
prüfen.
Verschleißanzeige prüfen.
Ggf. einstellen. 
8* Räder Rundlauf prüfen und auf
Beschädigung kontrollieren. 
59C-9-G0.book 4 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
1
2
3
4
56
7
8
9

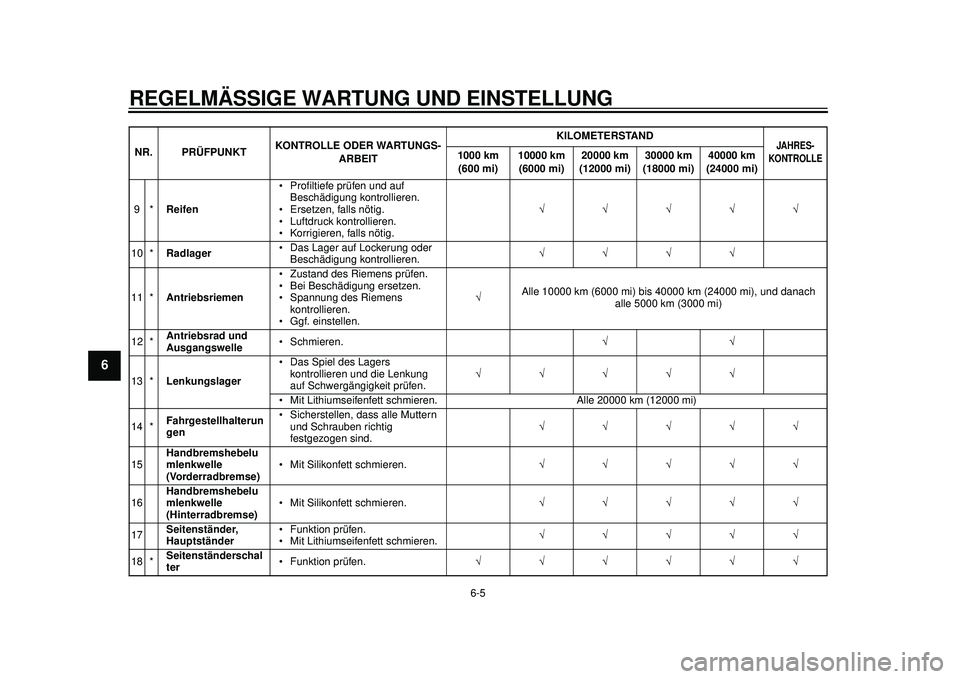

9*Reifen Profiltiefe prüfen und auf
Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 
10 * Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
11 * Antriebsriemen Zustand des Riemens prüfen.
Bei Beschädigung ersetzen.
Spannung des Riemens
kontrollieren.
Ggf. einstellen. 
Alle 10000 km (6000 mi) bis 40000 km (24000 mi), und danach
alle 5000 km (3000 mi)
12 * Antriebsrad und
Ausgangswelle

13 * Lenkungslager Das Spiel des Lagers
kontrollieren und die Lenkung
auf Schwergängigkeit prüfen. 
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
14 * Fahrgestellhalterun
gen Sicherstellen, dass alle Muttern
und Schrauben richtig
festgezogen sind. 
15 Handbremshebelu
mlenkwelle
(Vorderradbremse) Mit Silikonfett schmieren.

16 Handbremshebelu
mlenkwelle
(Hinterradbremse) Mit Silikonfett schmieren.

17 Seitenständer,
Hauptständer Funktion prüfen.
Mit Lithiumseifenfett schmieren.

18 * Seitenständerschal
ter Funktion prüfen.

NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-G0.book 5 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
2
3
4
567
8
9

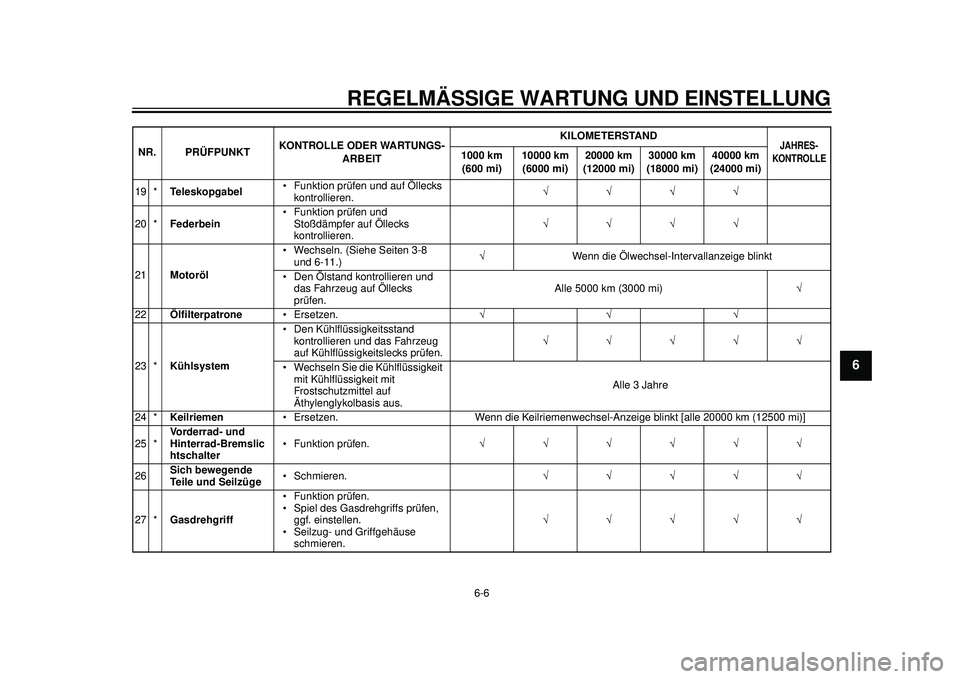

19 *Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren. 
20 * Federbein Funktion prüfen und
Stoßdämpfer auf Öllecks
kontrollieren. 
21 Motoröl Wechseln. (Siehe Seiten 3-8
und 6-11.) 
Wenn die Ölwechsel-Intervallanzeige blinkt
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen. Alle 5000 km (3000 mi)

22 Ölfilterpatrone Ersetzen. 
23 * Kühlsystem Den Kühlflüssigkeitsstand
kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen. 
Wechseln Sie die Kühlflüssigkeit mit Kühlflüssigkeit mit
Frostschutzmittel auf
Äthylenglykolbasis aus. Alle 3 Jahre
24 * Keilriemen Ersetzen. Wenn die Keilriemenwechsel-A nzeige blinkt [alle 20000 km (12500 mi)]
25 * Vorderrad- und
Hinterrad-Bremslic
htschalter Funktion prüfen.

26 Sich bewegende
Teile und Seilzüge Schmieren.

27 * Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse schmieren. 
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-G0.book 6 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
1
2
3
4
56
7
8
9
GAU38262

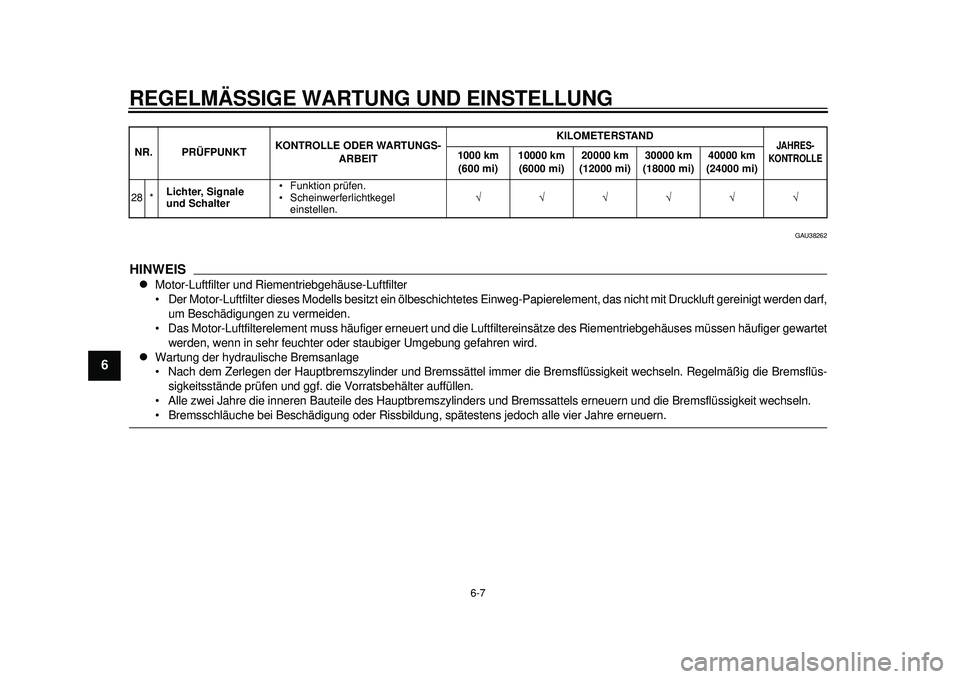

HINWEIS
Motor-Luftfilter und Riementriebgehäuse-Luftfilter
Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf,
um Beschädigungen zu vermeiden.
Das Motor-Luftfilterelement muss häufiger erneuert und die Luft filtereinsätze des Riementriebgehäuses müssen häufiger gewartet
werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.

Wartung der hydraulische Bremsanlage
Nach dem Zerlegen der Hauptbremsz ylinder und Bremssättel immer die Bremsflüssigkeit wechseln. Regelmäßig die Bremsflüs-
sigkeitsstände prüfen und ggf. die Vorratsbehälter auffüllen.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln. Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
28 *Lichter, Signale
und Schalter Funktion prüfen.
Scheinwerferlichtkegel
einstellen. 
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-G0.book 7 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
2
3
4
567
8
9
GAU18771

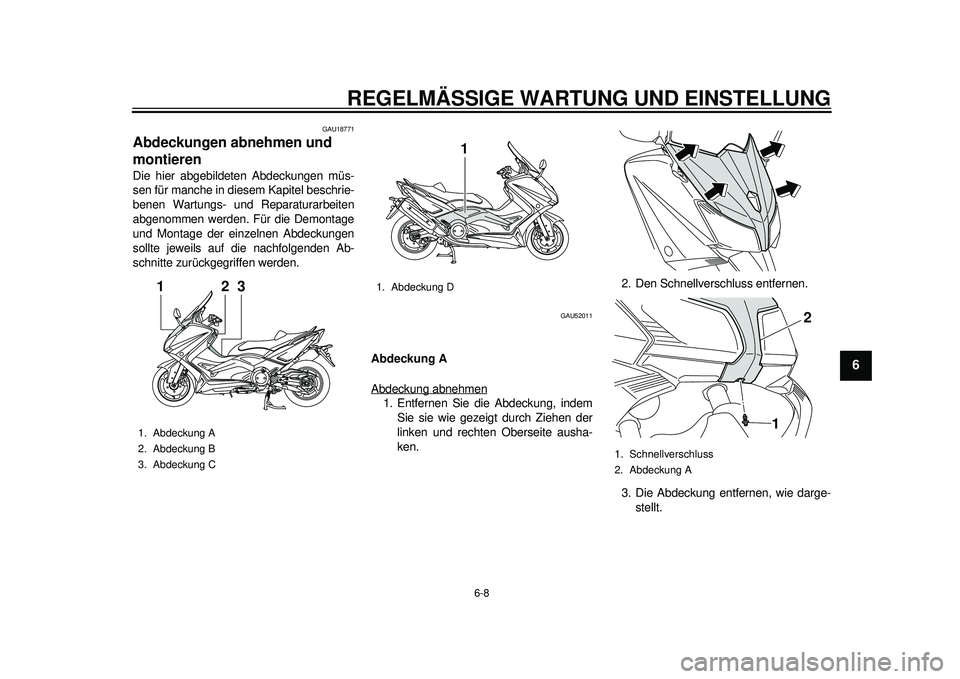

Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU52011
Abdeckung A
Abdeckung abnehmen1. Entfernen Sie die Abdeckung, indemSie sie wie gezeigt durch Ziehen der
linken und rechten Oberseite ausha-
ken. 2. Den Schnellverschluss entfernen.
3. Die Abdeckung entfernen, wie darge-
stellt.
1. Abdeckung A
2. Abdeckung B
3. Abdeckung C
23
1
1. Abdeckung D
1
1. Schnellverschluss
2. Abdeckung A
1 2
59C-9-G0.book 8 ページ ２０１１年９月１２日　月曜日　午後４時２１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
1
2
3
4
56
7
8
9

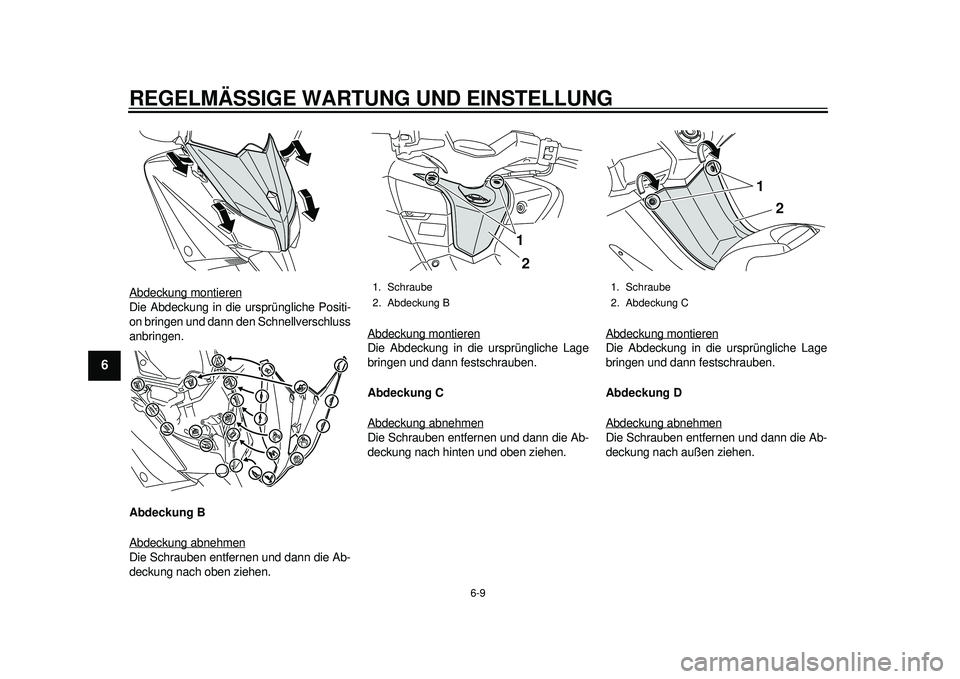

Abdeckung montierenDie Abdeckung in die ursprüngliche Positi-
on bringen und dann den Schnellverschluss
anbringen.
Abdeckung B
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung nach oben ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung C
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung nach hinten und oben ziehen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung D
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung nach außen ziehen.
1. Schraube
2. Abdeckung B
21
1. Schraube
2. Abdeckung C
2
1
