2012 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

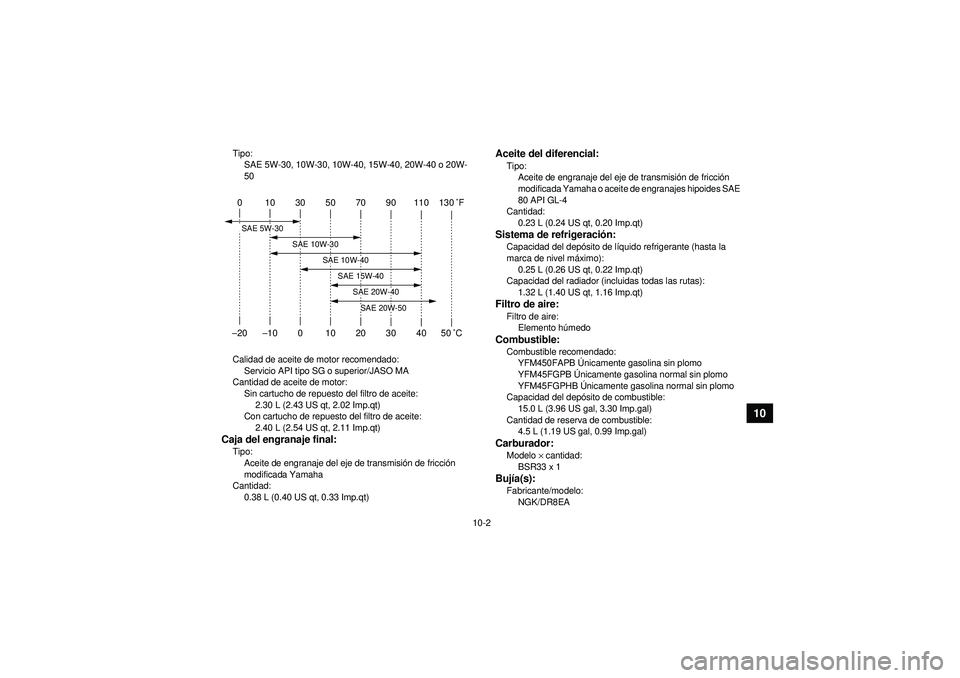

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de aceite:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con cartucho de repuesto del filtro de aceite: 2.40 L (2.54 US qt, 2.11 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje del eje de transmisi ón de fricci ón
modificada Yamaha
Cantidad:
0.38 L (0.40 US qt, 0.33 Imp.qt)
Aceite del diferencial:Tipo:Aceite de engranaje del eje de transmisi ón de fricci ón
modificada Yamaha o aceite de engranajes hipoides SAE
80 API GL-4
Cantidad: 0.23 L (0.24 US qt, 0.20 Imp.qt)Sistema de refrigeraci ón:Capacidad del dep ósito de l íquido refrigerante (hasta la
marca de nivel m áximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.32 L (1.40 US qt, 1.16 Imp.qt)Filtro de aire:Filtro de aire:Elemento h úmedoCombustible:Combustible recomendado:
YFM450FAPB Únicamente gasolina sin plomo
YFM45FGPB Únicamente gasolina normal sin plomo
YFM45FGPHB Únicamente gasolina normal sin plomo
Capacidad del dep ósito de combustible:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Cantidad de reserva de combustible: 4.5 L (1.19 US gal, 0.99 Imp.gal)Carburador:Modelo × cantidad:
BSR33 x 1Buj ía(s):Fabricante/modelo:
NGK/DR8EA
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1CT61S0.book Page 2 Wednesday, April 20, 2011 5:53 PM

10-3
10
Distancia entre electrodos de la bujía:
0.6 –0.7 mm (0.024 –0.028 in)Embrague:Tipo de embrague:
Automá tico centr ífugo en ba ño de aceiteTransmisió n:Sistema de reducci ón primaria:
Correa trapezoidal
Sistema de reducci ón secundaria:
Card án
Relació n de reducci ón secundaria:
39/24 × 24/18 × 33/9 (7.944)
Tipo de transmisi ón:
Correa trapezoidal autom ática
Operaci ón:
Operació n con mano izquierda
Marcha atr ás:
29/17 (1.706)
Marcha corta: 45/16 (2.813)
Marcha larga:
38/23 (1.652)Chasis:Tipo de bastidor:Bastidor de tubos de acero
Á ngulo del eje delantero:
2.5 °
Base del ángulo de inclinaci ón:
8.5 mm (0.33 in)
Neum ático delantero:Tipo:
Sin c ámara
Tama ño:
AT25 x 8-12
Fabricante/modelo: YFM450FAPB CHENG SHIN/C-828
YFM45FGPB MAXXIS/MU13
YFM45FGPHB MAXXIS/MU13Neum ático trasero:Tipo:
Sin c ámara
Tama ño:
AT25 x 10-12
Fabricante/modelo:
YFM450FAPB CHENG SHIN/C-828
YFM45FGPB MAXXIS/MU14
YFM45FGPHB MAXXIS/MU14Carga:Carga m áxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presió n de aire del neum ático (medida en
neum áticos en fr ío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm ², 3.6 psi)
Trasero: 25.0 kPa (0.250 kgf/cm ², 3.6 psi)
U1CT61S0.book Page 3 Wednesday, April 20, 2011 5:53 PM

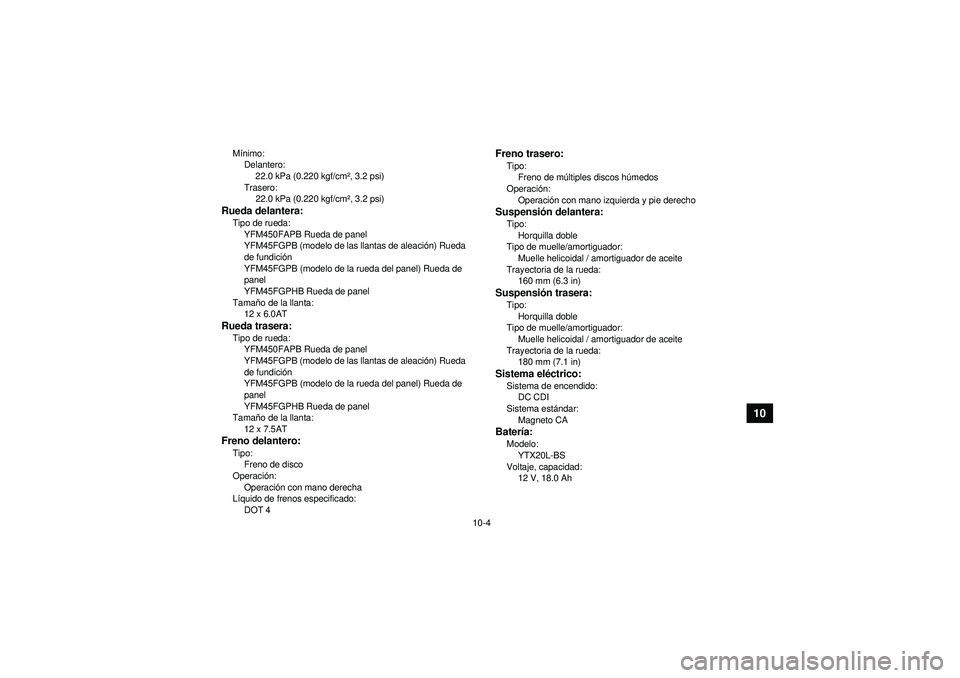

10-4
10
Mínimo:
Delantero:
22.0 kPa (0.220 kgf/cm ², 3.2 psi)
Trasero: 22.0 kPa (0.220 kgf/cm ², 3.2 psi)Rueda delantera:Tipo de rueda:
YFM450FAPB Rueda de panel
YFM45FGPB (modelo de las llantas de aleaci ón) Rueda
de fundició n
YFM45FGPB (modelo de la rueda del panel) Rueda de
panel
YFM45FGPHB Rueda de panel
Tama ño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda: YFM450FAPB Rueda de panel
YFM45FGPB (modelo de las llantas de aleaci ón) Rueda
de fundició n
YFM45FGPB (modelo de la rueda del panel) Rueda de
panel
YFM45FGPHB Rueda de panel
Tama ño de la llanta:
12 x 7.5ATFreno delantero:Tipo: Freno de disco
Operaci ón:
Operaci ón con mano derecha
L íquido de frenos especificado:
DOT 4
Freno trasero:Tipo: Freno de m últiples discos h úmedos
Operació n:
Operaci ón con mano izquierda y pie derechoSuspensi ón delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 160 mm (6.3 in)Suspensi ón trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 180 mm (7.1 in)Sistema el éctrico:Sistema de encendido:
DC CDI
Sistema est ándar:
Magneto CABater ía:Modelo:
YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 Ah
U1CT61S0.book Page 4 Wednesday, April 20, 2011 5:53 PM

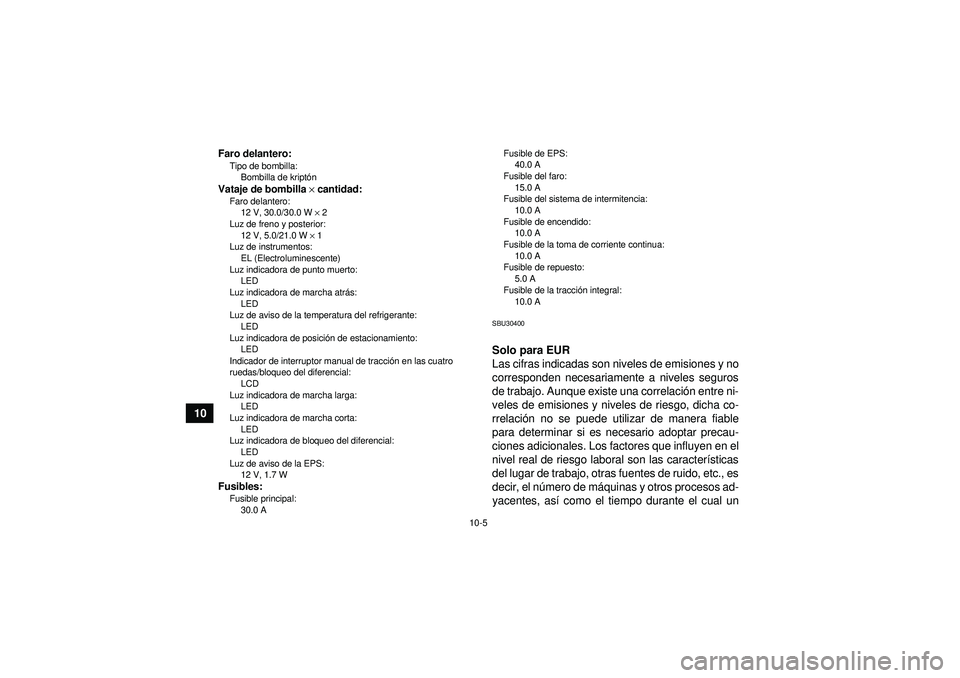

10-5
10
Faro delantero:Tipo de bombilla:Bombilla de kript ónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior: 12 V, 5.0/21.0 W × 1
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto: LED
Luz indicadora de marcha atr ás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de posici ón de estacionamiento:
LED
Indicador de interruptor manual de tracci ón en las cuatro
ruedas/bloqueo del diferencial: LCD
Luz indicadora de marcha larga: LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial: LED
Luz de aviso de la EPS: 12 V, 1.7 WFusibles:Fusible principal:30.0 A Fusible de EPS:
40.0 A
Fusible del faro: 15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido: 10.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible de repuesto:
5.0 A
Fusible de la tracció n integral:
10.0 A
SBU30400Solo para EUR
Las cifras indicadas son niveles de emisiones y no
corresponden necesariamente a niveles seguros
de trabajo. Aunque existe una correlaci ón entre ni-
veles de emisiones y niveles de riesgo, dicha co-
rrelaci ón no se puede utilizar de manera fiable
para determinar si es necesario adoptar precau-
ciones adicionales. Los factores que influyen en el
nivel real de riesgo laboral son las caracter ísticas
del lugar de trabajo, otras fuentes de ruido, etc., es
decir, el n úmero de má quinas y otros procesos ad-
yacentes, así como el tiempo durante el cual un
U1CT61S0.book Page 5 Wednesday, April 20, 2011 5:53 PM

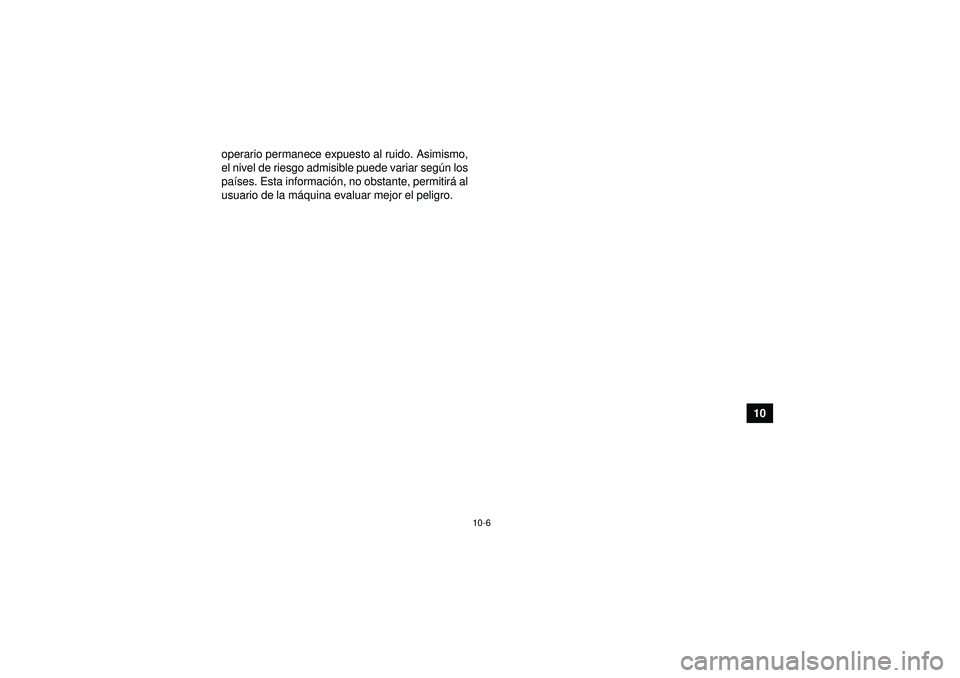

10-6
10
operario permanece expuesto al ruido. Asimismo,
el nivel de riesgo admisible puede variar segú
n los
pa íses. Esta informaci ón, no obstante, permitir á al
usuario de la m áquina evaluar mejor el peligro.
U1CT61S0.book Page 6 Wednesday, April 20, 2011 5:53 PM

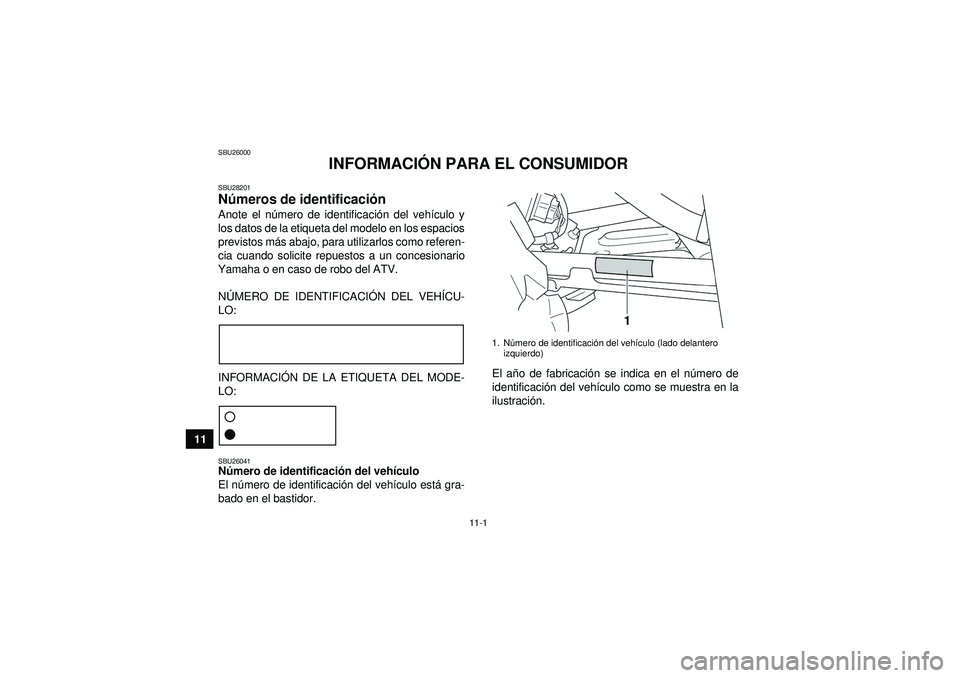

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificaci ón Anote el n úmero de identificaci ón del veh ículo y
los datos de la etiqueta del modelo en los espacios
previstos m ás abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
N Ú MERO DE IDENTIFICACI ÓN DEL VEH ÍCU-
LO:
INFORMACI ÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041N úmero de identificaci ón del veh ículo
El n úmero de identificaci ón del veh ículo est á gra-
bado en el bastidor. El a
ño de fabricaci ón se indica en el n úmero de
identificaci ón del veh ículo como se muestra en la
ilustració n.
1. Número de identificaci ón del vehí culo (lado delantero
izquierdo)
U1CT61S0.book Page 1 Wednesday, April 20, 2011 5:53 PM

11-2
11
NOTAEl número de identificaci ón del vehí culo se emplea
para la identificaci ón del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustraci ón. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitar á estos datos cuando solicite repuestos
a un concesionario Yamaha.1. N úmero de identificaci ón del vehí culo
2. A ño de fabricaci ón
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1CT61S0.book Page 2 Wednesday, April 20, 2011 5:53 PM

INDEX
AAccesorios, toma auxiliar ............................................. 4-24
Accesorios y carga ......................................................... 6-7
Aceite del diferencial ............................................. 5-4, 8-26
Aceite del engranaje final ...................................... 5-4, 8-22
Aceite del motor y cartucho del filtro de aceite ............ 8-18
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-19BBatería .......................................................................... 8-55
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-62
Bombilla del faro, cambio ............................................. 8-60
Bujes del estabilizador, comprobaci ón ......................... 8-54
Buj ía, comprobaci ón .................................................... 8-15CCable del sistema de seguridad de la palanca de
selecci ón de marcha, ajuste ...................................... 8-40
Cables, comprobació n y engrase ................................. 8-50
Carburador, ajuste ....................................................... 8-37
Cojinetes de los cubos de las ruedas, comprobaci ón ............................................................ 8-52
Compartimentos porta objetos ..................................... 4-20
Conducci ón del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y trasero ........................................................................ 4-23
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6 Cuadros de identificaci
ón de aver ías ........................... 8-67
EEje de direcci ón, engrase ............................................. 8-54
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Est árter (estrangulador) ............................................... 4-19
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-32
Frenos .......................................................................... 8-40
Frenos, delantero y trasero ............................................ 5-4
Freno trasero, ajuste de la maneta, del juego libre del pedal y de la altura del pedal ..................................... 8-44
Fusibles, cambio .......................................................... 8-57GGasolina ................................................................ 4-16, 5-4
Grifo de gasolina .......................................................... 4-17
Guardapolvos de ejes .................................................. 8-49HHolgura de la v álvula .................................................... 8-40IIdentificaci ón de aver ías .............................................. 8-65
Informaci ón relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-7
Interruptor de bloqueo del diferencial manual .............. 4-10
U1CT61S0.book Page 1 Wednesday, April 20, 2011 5:53 PM
