2012 Seat Exeo Manual de instrucciones (in Spanish)

287

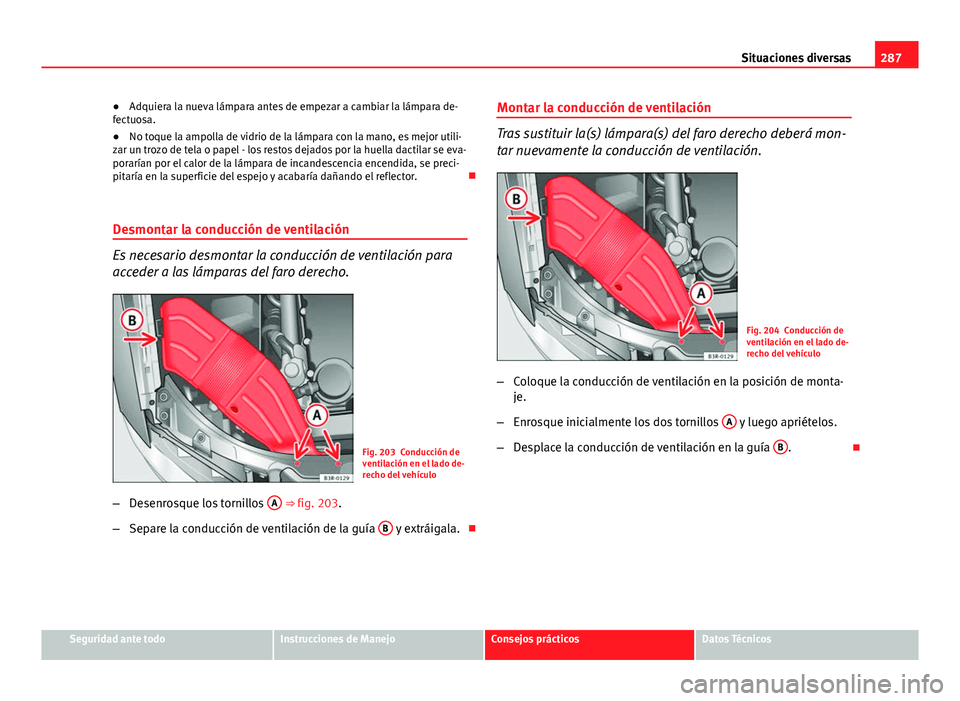

Situaciones diversas
● Adquiera la nueva lámpara antes de empezar a cambiar la lámpara de-
fectuosa.
● No toque la ampolla de vidrio de la lámpara con la mano, es mejor utili-
zar un trozo de tela o papel - los restos dejados por la huella dactilar se eva-
porarían por el calor de la lámpara de incandescencia encendida, se preci-
pitaría en la superficie del espejo y acabaría dañando el reflector. 
Desmontar la conducción de ventilación
Es necesario desmontar la conducción de ventilación para
acceder a las lámparas del faro derecho.
Fig. 203 Conducción de
ventilación en el lado de-
recho del vehículo
– Desenrosque los tornillos A
⇒ fig. 203.
– Separe la conducción de ventilación de la guía B
y extráigala.Montar la conducción de ventilación
Tras sustituir la(s) lámpara(s) del faro derecho deberá mon-
tar nuevamente la conducción de ventilación.
Fig. 204 Conducción de
ventilación en el lado de-
recho del vehículo
– Coloque la conducción de ventilación en la posición de monta-
je.
– Enrosque inicialmente los dos tornillos A
y luego apriételos.
– Desplace la conducción de ventilación en la guía B
.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

288Situaciones diversas
Lámparas del faro Bi-Xenón AFS
Fig. 205 Lámparas del
faro Bi-Xenón AFS
Luz intermitente
Luz xenón (cruce/ruta) 
A
B
Cambiar la lámpara de luz intermitente
Los pasos para cambiar la lámpara son idénticos a ambos
lados del vehículo.
Fig. 206 Lámpara luz in-
termitente
Fig. 207 Lámpara luz in-
termitente
– Desconecte el encendido y apague las luces. 

289
Situaciones diversas
– Abra el capó del motor.
– Extraiga la tapa de goma ⇒ fig. 206 tirando de ella.
– Extraiga el portalámparas asiéndolo por la empuñadura y giran-
do en el sentido contrario de las agujas del reloj ⇒ fig. 207.
– Sustituya en el portalámparas la lámpara fundida (presionar y
girar en sentido contrario a las agujas del reloj para extraerla)
por una nueva (presionar y girar en el sentido de las agujas del
reloj para insertarla).
– Introduzca el portalámparas en el zócalo con la pestaña hacia
arriba y la empuñadura en posición horizontal. Presiónelo con-
tra el zócalo y gírelo en el sentido de las agujas del reloj. Mirar
a través del cristal del faro facilita el montaje de la lámpara.
– Coloque la tapa de goma y apriétela, asegurándose de que que-
da bien encajada en la carcasa del faro.
– Verifique el funcionamiento de la nueva lámpara. 
Cambiar la lámpara de xenón
Los pasos para cambiar la lámpara son idénticos a ambos lados del vehícu-
lo.
ATENCIÓN
Se recomienda cambiar esta lámpara en un taller especializado.
 Sustituir las lámparas posteriores (en la
aleta)
Resumen de las luces posteriores
Fig. 208 Vista de las lu-
ces posteriores
Luces posteriores en la aleta
● Luz de freno y luz posición
● Luz posición
● Luz del intermitente 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

290Situaciones diversas
Resumen de las luces posteriores. Pilotos LED
Fig. 209 Vista de las lu-
ces posteriores
Luces posteriores en la aleta
● Luz de freno y luz posición
● Luz posición
● Luz del intermitente
Aviso
● Solamente la luz del intermitente puede ser cambiada.
● En caso de señal de fallo de lámpara de luz de freno o luz posición (fun-
ciones realizadas con LED), debe cambiarse el piloto.
● El fallo de lámpara sólo se mostrará cuando la función realizada me-
diante LED’s se apague totalmente. Es posible que algún LED deje de fun-
cionar, sin mostrar el aviso ya que la función sigue siendo efectiva. Desmontar el piloto posterior
Para cambiar las lámparas debe desmontarse el piloto pos-
terior. No es sencillo realizar el desmontaje.
Fig. 210 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
Fig. 211 Desmontar la
unidad de luz trasera en
la aleta


291
Situaciones diversas
Para fijar y desplazar el piloto posterior se utiliza un tornillo cali-
brado especial.
– Compruebe qué lámpara está averiada.
– Abra el portón trasero.
– Retire la cubierta haciendo palanca con el lado plano de un
destornillador en el rebaje ⇒ fig. 210 1
.
– Desenroscar el tornillo que hay detrás con un destornillador
(flecha) 2
.
– Tire de la unidad de luz trasera a uno y otro lado (en la dirección
de las flechas) ⇒ fig. 211 posiciones 1
y 2 hasta que salga
de su alojamiento (posiciones 3 y 4).
– Desmonte el portalámparas ⇒ página 291.
CUIDADO
Desmonte la unidad de luz trasera con cuidado para no dañar ninguna pie-
za ni la pintura.
Aviso
Coloque un paño blando como base para evitar que se dañe la unidad de
luz trasera al depositarla. Desmontar el portalámparas
Para cambiar las lámparas hay que desmontar el portalám-
paras.
Fig. 212 Lengüetas de fi-
jación en la parte poste-
rior de la unidad de luz
trasera
En el interior de la unidad de luz trasera hay tres lengüetas de fija-
ción.
– Desbloquee las lengüetas de fijación ⇒ fig. 212 A
.
– Extraiga el portalámparas.
– Cambie la lámpara defectuosa ⇒ página 292 ⇒  página 292.
ATENCIÓN
Si sustituye una lámpara de un piloto con LED's, no tire excesivamente
del portalámparas, para no forzar el cableado del módulo de LED’s.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

292Situaciones diversas
Cambio de lámparas
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 213 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras. Ejemplo: Piloto pos-
terior izquierdo en la ale-
ta.
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala.
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 293. Dotación de lámparas
Pos.:
⇒ fig. 213Función de la lámpara de incandescencia
ALuz de freno y luz de posiciónP21W LLBLuz de posiciónP21W LLCLuz del intermitentePY21W
Cambio de lámparas. Pilotos LED
La lámpara del portalámparas puede cambiarse con toda fa-
cilidad.
Fig. 214 Ubicación de la
lámpara de incandescen-
cia en el portalámparas.
Ejemplo: Piloto posterior
izquierdo en la aleta.
La lámpara va fijada con un cierre de bayoneta. La dotación de las
lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala. 

293
Situaciones diversas
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 293.
Dotación de lámparas
Pos.:
⇒ fig. 214Función de la lámpara de incandescencia
ALuz del intermitentePY21W
Aviso
● Solamente la lámpara de la función intermitente puede ser sustituida.
● En caso de tener que sustituir la luz de freno y/o las luces de posición
realizadas mediante LED’s, deberá sustituirse el piloto. 
Montar el portalámparas
El portalámparas se monta de un modo sencillo.
– Coloque el portalámparas en la unidad de luz trasera de forma
que asiente correctamente.
– Presione el portalámparas en el piloto trasero hasta que encas-
tre.
– Coloque el piloto trasero nuevamente en su sitio
⇒ página 293. Montar la unidad de luz trasera
La unidad de luz trasera puede montarse con facilidad.
Fig. 215 Montar la uni-
dad de luz trasera
Fig. 216 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
– Coloque la unidad de luz trasera primero en ⇒ fig. 215 flecha
1
en el alojamiento. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

294Situaciones diversas
–Presione ligeramente la unidad de luz trasera, primero por el
punto 2
y luego por el punto 3 contra el alojamiento, hasta
que los clips asienten firmemente en los cojinetes de goma.
– Ejerza una ligera presión sobre la parte superior de la unidad de
luz trasera y fíjela con un destornillador desde el maletero
⇒ fig. 216 1
.
– Intente mover el piloto trasero lateralmente para asegurarse de
que está correctamente colocado.
– Vuelva a colocar en su lugar la cubierta del revestimiento inte-
rior 2
.
– Asegúrese de que funcionan todas las lámparas en la zona tra-
sera.
CUIDADO
Monte la unidad de luz trasera con cuidado para no dañar ninguna pieza ni
la pintura. Sustituir las lámparas posteriores (en el
portón del maletero)
Resumen de las luces posterioresFig. 217 Vista de las lu-
ces posteriores
Luces posteriores en el portón del maletero
● Luz posición
● Luz antiniebla trasera
● Luz marcha atrás 
