2012 Peugeot Boxer Инструкция по эксплуатации (in Russian)

Замена электрического предохранителя
135
СЛУЖБА БЫСТРОЙ ПОМО
ЩИ
8
Тр и бл ок а предохранителей расположены в
панели приборов со стороны водителя, в стойке
со стороны пассажира и в моторном отсеке.
Здесь приведены только те предохранители,
которые владелец автомобиля может
заменить самостоятельно. По поводу замены
остальных следует обращаться в сервисную
сеть PEUGEOT или в специализированный
техцентр.

Снятие и установка предохранителя

Перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности. Номера предохранителей
нанесены на панели бл ок а предохранителей.
Всегда заменяйте сгоревший
электрический предохранитель
предохранителем того же номинала
ЗАМЕНА ЭЛЕКТРИЧЕСКОГО ПРЕДОХРАНИТЕЛЯ

Компания PEUGEOT не несет
ответственности за неисправности
Вашего автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию торгово-сервисной сетью
PEUGEOT, либо установленного с нарушением
ее инструкций. В особенности это относится
к подключенному электрооборудованию,
потребляющему в сумме ток более 10 мА.
Исправный
Неисправный

Вниманию механиков: все сведения
о
предохранителях и реле можно
получить в разделе "Методы проведения
ремонта" фирменной сети.

Замена электрического предохранителя


136

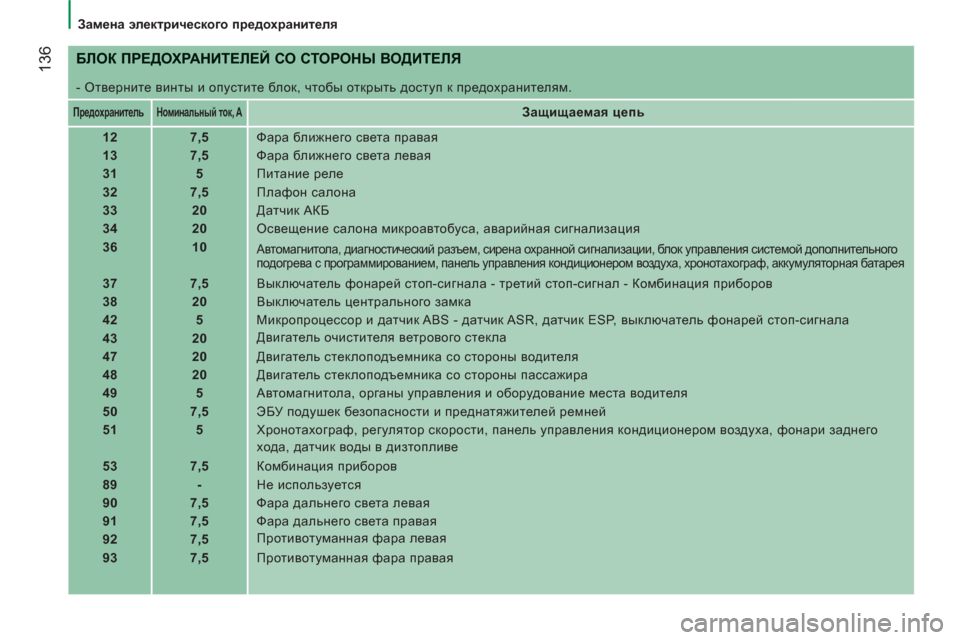

БЛОК ПРЕДОХРАНИТЕЛЕЙ СО СТОРОНЫ ВОДИТЕЛЯ

- Отверните винты и опустите бл ок, чтобы открыть доступ к предохранителям.



Предохранитель



Номинальный ток, A




Защищаемая цепь



12


7,5
Фара ближнего света правая


13


7,5
Фара ближнего света левая


31


5
Питание реле


32


7,5
Плафон салона


33


20
Датчик АКБ


34


20
Освещение салона микроавтобуса, аварийная сигнализация


36


10


Автомагнитола, диагностический разъем, сирена охранной сигнализации, бл ок управления системой дополнительного
подогрева с программированием, панель управления кондиционером воздуха, хронотахограф, аккумуляторная батарея



37


7,5
Выключатель фонарей стоп-сигнала - третий стоп-сигнал - Комбинация приборов


38


20
Выключатель центрального замка


42


5
Микропроцессор и датчик ABS - датчик ASR, датчик ESP, выключатель фонарей стоп-сигнала


43


20
Двигатель очистителя ветрового стекла


47


20
Двигатель стеклоподъемника со стороны водителя


48


20

Двигатель стеклоподъемника со стороны пассажира


49


5
Автомагнитола, органы управления и оборудование места водителя


50


7,5
ЭБУ подушек безопасности и преднатяжителей ремней


51


5
Хронотахограф, регулятор скорости, панель управления кондиционером воздуха, фонари заднего
хода, датчик воды в дизтопливе


53


7,5
Комбинация приборов


89


-
Не используется


90


7,5
Фара дальнего света левая


91


7,5
Фара дальнего света правая


92


7,5
Противотуманная фара левая


93


7,5
Противотуманная фара правая

Замена электрического предохранителя
137
СЛУЖБА БЫСТРОЙ ПОМО
ЩИ
8



Предохранитель




Номинальный
ток, A


Защищаемая цепь



54


-
Не используется


55


15
Обогрев сидений


56


15
Электрическая розетка 12 В


57


10
Система дополнительного подогрева с программированием


58


15
Обогрев заднего стекла (слева)


59


15
Обогрев заднего стекла (справа)


60


-
Не используется


61


-
Не используется


62


-
Не используется


63


10
Коммутатор системы программируемого подогрева


64


-
Не используется


65


30
Вентилятор системы дополнительного подогрева
БЛОК ПРЕДОХРАНИТЕЛЕЙ СО СТОРОНЫ ПАССАЖИРА

- Снимите крышку.

После замены предохранителя плотно
закройте крышку.

Замена электрического предохранителя


138

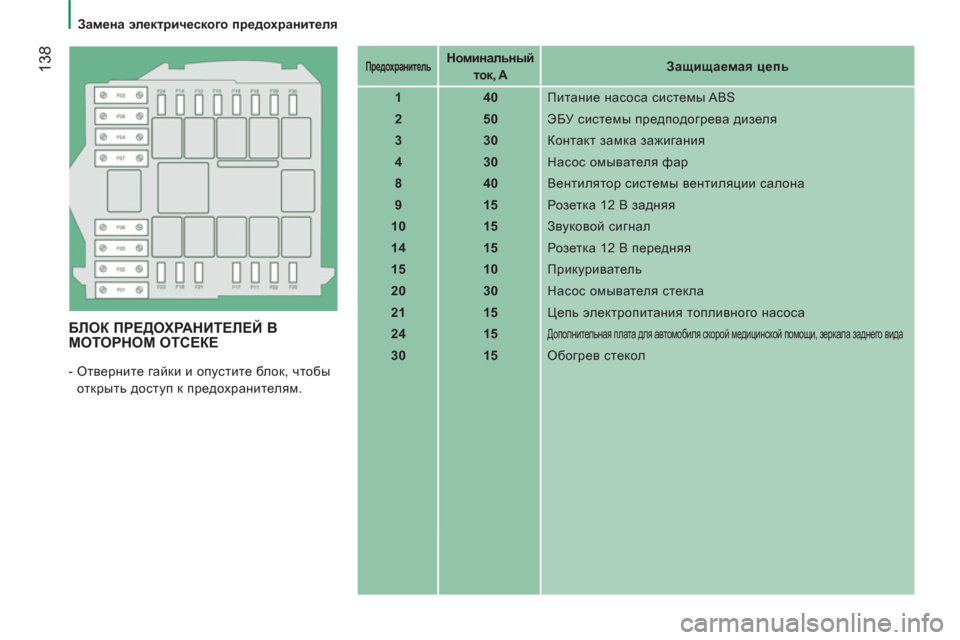

БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ

- Отверните гайки и опустите бл ок, чтобы
открыть доступ к предохранителям.



Предохранитель



Номинальный
ток, A



Защищаемая цепь



1


40
Питание насоса системы ABS


2


50
ЭБУ системы предподогрева дизеля


3


30
Контакт замка зажигания


4


30
Насос омывателя фар


8


40
Вентилятор системы вентиляции салона


9


15
Розетка 12 В задняя


10


15
Звуковой сигнал


14



15
Розетка 12 В передняя


15


10
Прикуриватель


20


30
Насос омывателя стекла


21


15
Цепь электропитания топливного насоса


24


15


Дополнительная плата для автомобиля скорой медицинской помощи, зеркала заднего вида



30


15
Обогрев стекол

Замена щетки стеклоочистителя
139
СЛУЖБА БЫСТРОЙ ПОМО
ЩИ
8

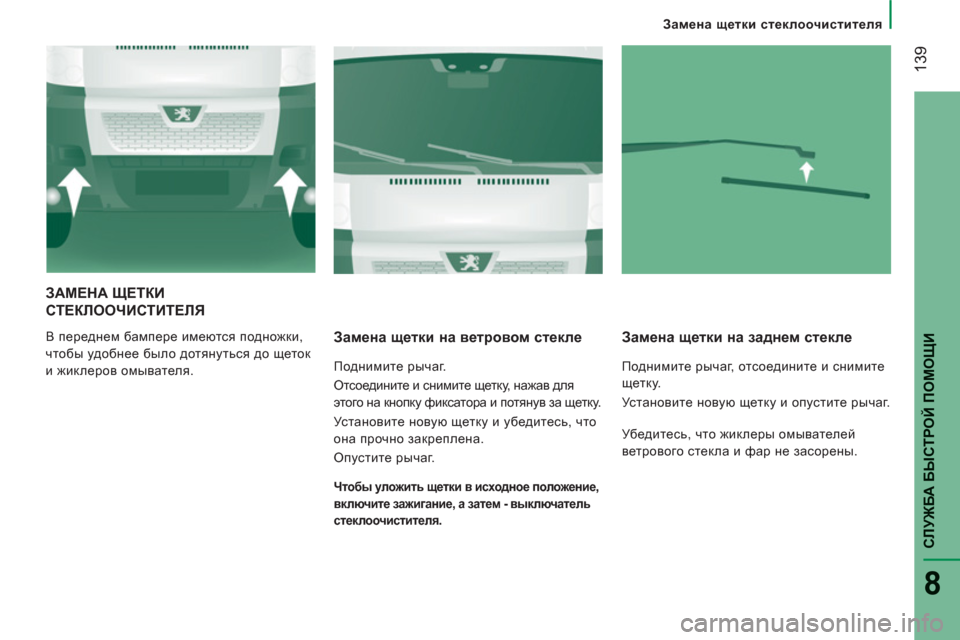

A:F?G: ЩЕТКИ
СТЕКЛООЧИСТИТЕЛЯ

В переднем бампере имеются подножки,
чтобы удобнее было дотянуться до щеток
и жиклеров омывателя.

Замена щетки на ветровом стекле

Поднимите рычаг.
Отсоедините и снимите щетку, нажав для
этого на кнопку фиксатора и потянув за щетку.
Установите новую щетку и убедитесь, что
она прочно закреплена.
Опустите рычаг.
Замена щетки на заднем стекле

Поднимите рычаг, отсоедините и снимите
щетку.
Установите новую щетку и опустите рычаг.


Чтобы уложить щетки в исходное положение,
включите зажигание, а затем - выключатель
стеклоочистителя.


Убедитесь, что жиклеры омывателей
ветрового стекла и фар не засорены.

Буксировка Вашего автомобиля

14
0

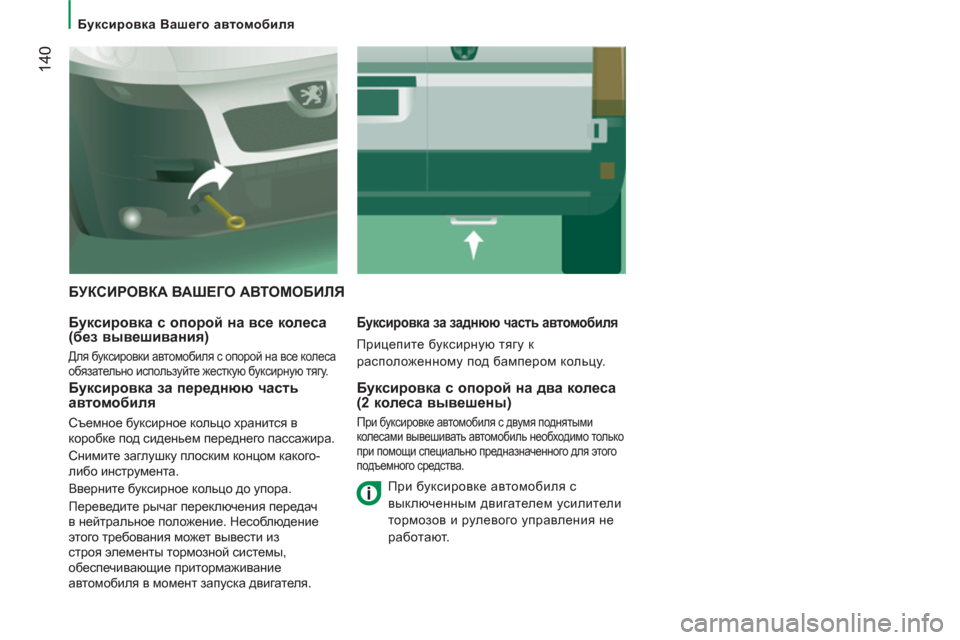

БУКСИРОВКА ВАШЕГО АВТОМОБИЛЯ

Б
уксировка с опорой на все колеса (без вывешивания)

Для буксировки автомобиля с опорой на все колеса
обязательно используйте жесткую буксирную тягу.
Буксировка за заднюю часть автомобиля

Прицепите буксирную тягу к
расположенному под бампером кольцу.

Буксировка за переднюю часть
автомобиля

Съемное буксирное кольцо хранится в
коробке под сиденьем переднего пассажира.
Снимите заглушку плоским концом какого-
либо инструмента.
Вверните буксирное кольцо до упора.
Переведите рычаг переключения передач
в нейтральное положение. Несоблюдение
этого требования может вывести из
строя элементы тормозной системы,
обеспечивающие притормаживание
автомобиля в момент запуска двигателя.
Буксировка с опорой на два колеса (2 колеса вывешены)

При буксировке автомобиля с двумя поднятыми
колесами вывешивать автомобиль необходимо только
при помощи специально предназначенного для этого
подъемного средства.

При буксировке автомобиля с
выключенным двигателем усилители
тормозов и рулевого управления не
работают.

Системы экологической защиты
ТЕХНИЧЕ
СКИЕ ХАРАКТЕРИ
СТИК
И

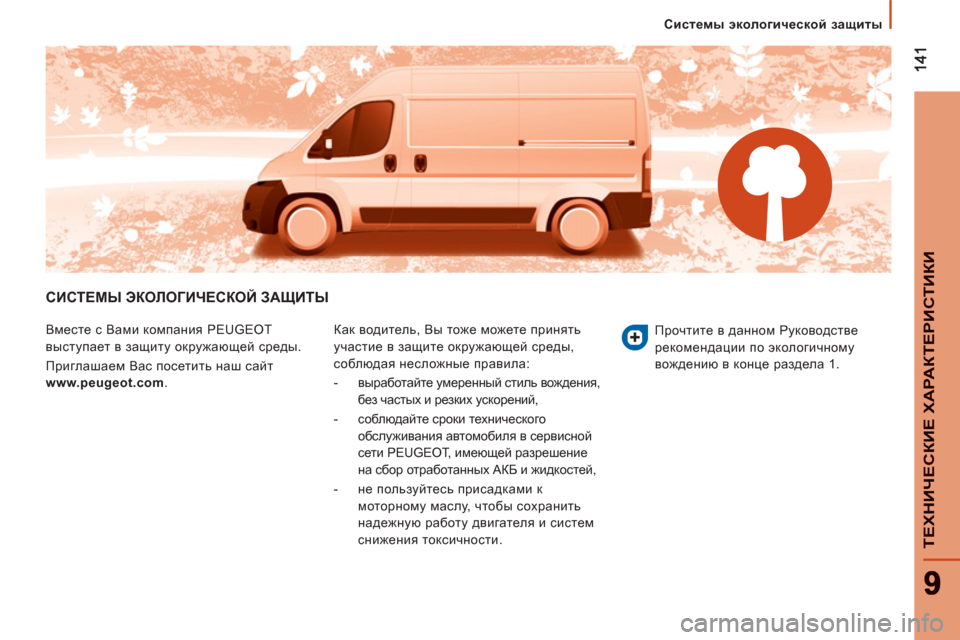

СИСТЕМЫ ЭКОЛОГИЧЕСКОЙ ЗАЩИТЫ

Вместе с Вами компания PEUGEOT
выступает в защиту окружающей среды.
Приглашаем Вас посетить наш сайт
www.peugeot.com
. Как водитель, Вы тоже можете принять
участие в защите окружающей среды,
соблюдая несложные правила:


- выработайте умеренный стиль вождения,
без частых и резких ускорений,

- соблюдайте сроки технического
обслуживания автомобиля в сервисной
сети PEUGEOT,
имеющей разрешение
на сбор отработанных АКБ и жидкостей,

- не пользуйтесь присадками к
моторному маслу, чтобы сохранить
надежную работу двигателя и систем
снижения токсичности.
Прочтите в данном Руководстве
рекомендации по экологичному
вождению в конце раздела 1.
14
1
141
99

142

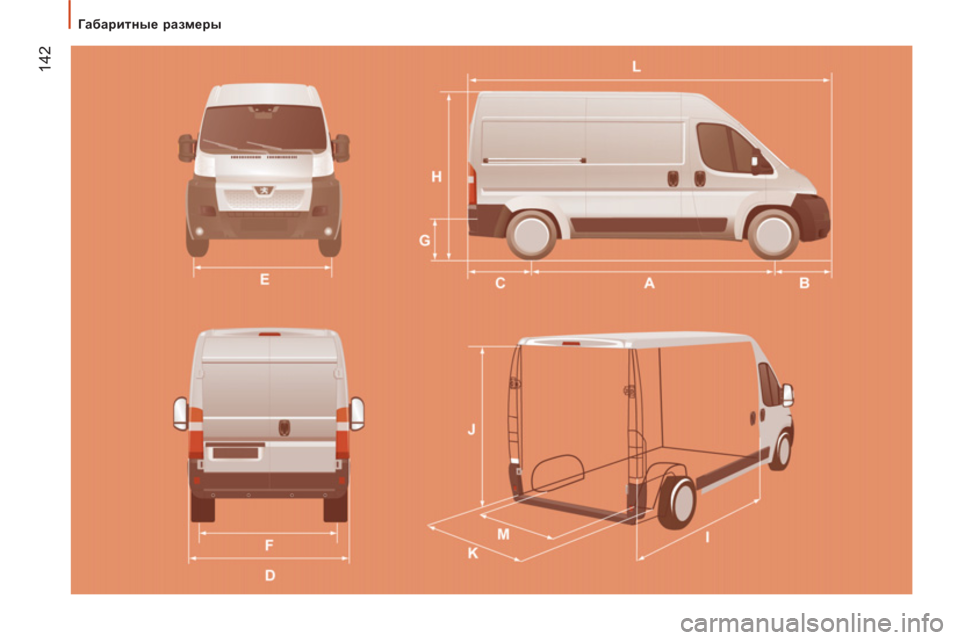

Габаритные размеры
