2012 Peugeot Boxer Инструкция по эксплуатации (in Russian)

Руководство по эксплуатации

Руководство по эксплуатации своего автомобиля Вы можете
найти на сайтеPEUGEOTв рубрике "Личный кабинет".

Изучая руководство по эксплуатации в режиме онлайн, Вытакже можете просмотреть последние информационные выпуски, разнесенные по страницам соответствующих моделей и определяемые по этой пиктограмме:
Если в Вашей стране на странице фирмы нет доступа к рубрике"Личный кабинет", свое руководство по эксплуатации Вы можете найти в интернете на сайтеhttp://public.servicebox.peugeot.com.

интерактивную ссылку "Частные лица",
язык,
тип кузова,
дату издания, соответствующую дате первой регистрации автомобиля.
Выберите:
На сайте откроется ваше руководство по эксплуатации в том же издании.

1

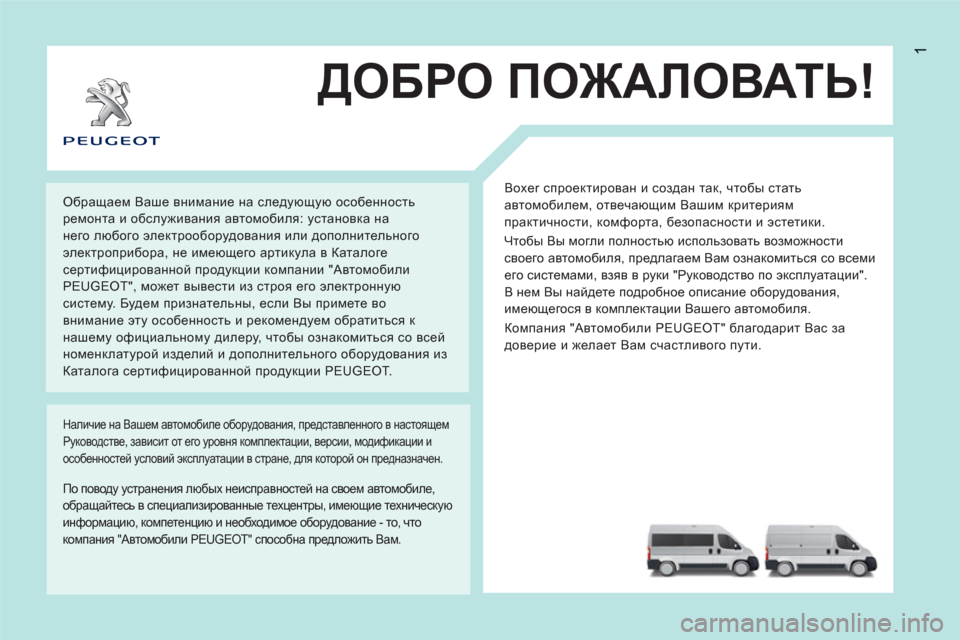

ДОБРО ПОЖАЛОВАТЬ!

Boxer спроектирован и создан так, чтобы стать
автомобилем, отвечающим Вашим критериям
практичности, комфорта, безопасности и эстетики.
Чтобы Вы могли полностью использовать возможности
своего автомобиля, предлагаем Вам ознакомиться со всеми
его системами, взяв в руки "Руководство по эксплуатации".
В нем Вы найдете подробное описание оборудования,
имеющегося в комплектации Вашего автомобиля.
Компания "
Автомобили PEUGEOT" благодарит Вас за
доверие и желает Вам счастливого пути. Обращаем Ваше внимание на следующую особенность
ремонта и обслуживания автомобиля: установка на
него любого электрооборудования или дополнительного
электроприбора, не имеющего артикула в Каталоге
сертифицированной продукции компании "Автомобили
PEUGEOT", может вывести из строя его электронную
систему. Будем признательны, если Вы примете во

внимание эту особенность и рекомендуем обратиться к
нашему официальному дилеру, чтобы ознакомиться со всей
номенклатурой изделий и дополнительного оборудования из
Каталога сертифицированной продукции PEUGEOT.

Наличие на Вашем автомобиле оборудования, представленного в настоящем
Руководстве, зависит от его уровня комплектации, версии, модификации и
особенностей условий эксплуатации в стране, для которой он предназначен.


По поводу устранения любых неисправностей на своем автомобиле,
обращайтесь в специализированные техцентры, имеющие техническую
информацию, компетенцию и необходимое оборудование - то, что
компания "Автомобили PEUGEOT" способна предложить Вам.

2

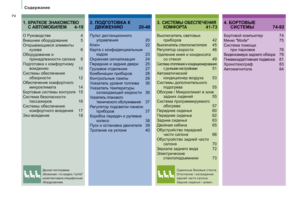

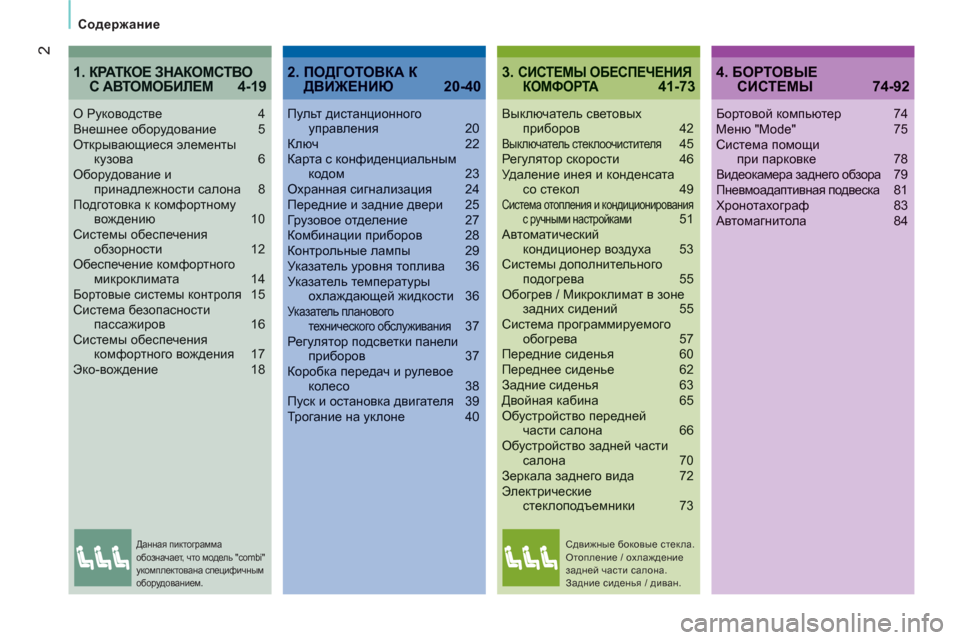

Содержание
3. CИСТЕМЫ ОБЕСПЕЧЕНИЯКОМФОРТА41-73:
Выключатель световых приборов 42Выключатель стеклоочистителя45J_]meylhj скорости 46Удаление инея и конденсатасо стекол 49Система отопления и кондиционированияс ручными настройками 51Автоматическийкондиционер воздуха 53Системы дополнительного подогрева 55Обогрев / Микроклимат в зоне задних сидений 55Система программируемогообогрева 57Передние сиденья 60Переднее сиденье 62Задние сиденья 63Двойная кабина 65Обустройство передней части салона 66Обустройство задней частисалона 70Зеркала заднего вида 72Электрические стеклоподъемники 73
О Руководстве4<g_rg__ оборудование 5Открывающиеся элементы кузова 6Оборудование ипринадлежности салона 8Подготовка к комфортномувождению 10Системы обеспеченияобзорности 12Обеспечение комфортногомикроклимата 14Бортовые системы контроля15Kbkl_fZ безопасности пассажиров 16Системы обеспечениякомфортного вождения 17Эко-вождение 18
1. КРАТКОЕ ЗНАКОМСТВОС АВТОМОБИЛЕМ4-194. БОРТОВЫЕ СИСТЕМЫ 74-92
Бортовой компьютер 74Меню "Mode" 75Система помощи при парковке 78Видеокамера заднего обзора79Ig_\fhZ^Zilb\gZy подвеска81OjhghlZoh]jZn 83Автомагнитола 84
2. ПОДГОТОВКА К ДВИЖЕНИЮ 20-40
Пульт дистанционного управления 20Ключ 22Карта с конфиденциальным кодом 23Охранная сигнализация 24Передние и задние двери 25Грузовое отделение 27Комбинации приборов 28Контрольные лампы 29Ук азатель уровня топлива 36Ук азатель температурыохлаждающей жидкости 36Указатель плановоготехнического обслуживания37J_]meylhj подсветки панели приборов 37Коробка передач и рулевоеколесо 38Пуск и остановка двигателя 39Трогание на уклоне 40


Данная пиктограмма
обозначает, что модель "combi"
укомплектована специфичным
оборудованием.
Сдвижные боковые стекла.
Отопление / охлаждение
задней части салона.
Задние сиденья / диван.

3
СО
ДЕРЖАНИЕ

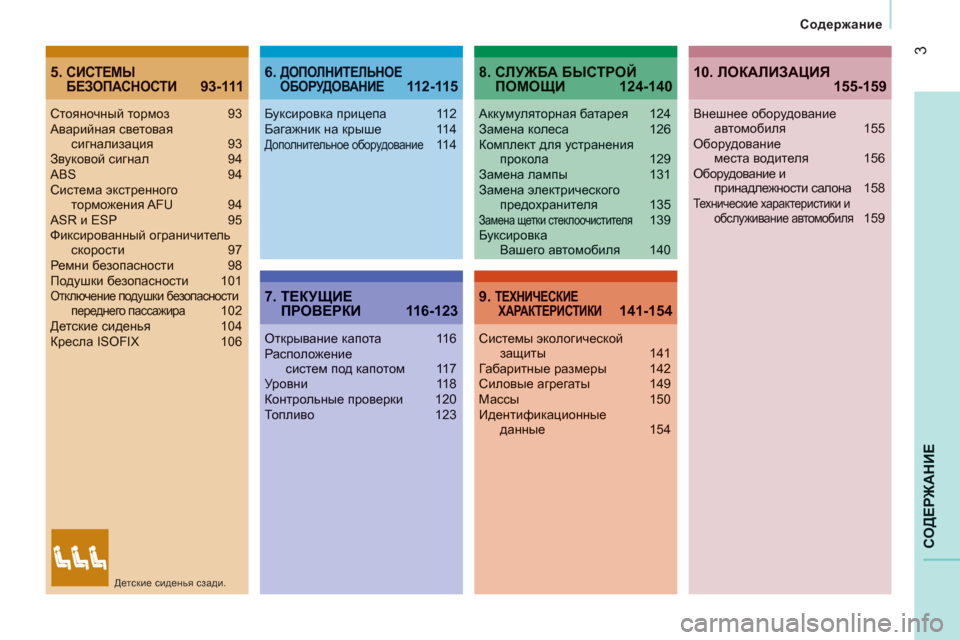

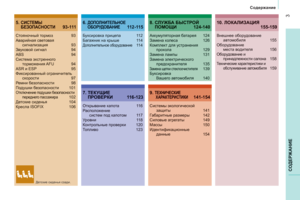

Содержание
5. СИСТЕМЫ БЕЗОПАСНОСТИ 93-1116.ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ 112-115
7. ТЕКУЩИЕПРОВЕРКИ 116-123
8. СЛУЖБА БЫСТРОЙ ПОМОЩИ 124-140
9.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ141-154
Стояночный тормоз 93Аварийная световаясигнализация 93Звуковой сигнал 94ABS 94Система экстренноготорможения AFU 94ASR и ESP 95Фиксированный ограничительскорости 97Ремни безопасности 98Подушки безопасности 101Отключение подушки безопасности переднего пассажира102Детские сиденья 104Кресла ISOFIX 106
Буксировка прицепа 112Багажник на крыше 114Дополнительное оборудование114
Hldju\Zgb_ капота116JZkiheh`_gb_kbkl_f под капотом 117Уровни 118Контрольные проверки 120Топливо 123
Аккумуляторная батарея 124Замена колеса 126Комплект для устраненияпрокола 129Замена лампы 131Замена электрическогопредохранителя 135Замена щетки стеклоочистителя139Буксировка Вашего автомобиля 140
Системы экологическойзащиты 141Габаритные размеры 142Силовые агрегаты 149Массы 150Идентификационныеданные 154
10. ЛОКАЛИЗАЦИЯ155-159
Внешнее оборудованиеавтомобиля 155Оборудованиеместа водителя 156Оборудование и принадлежности салона 158Технические характеристики и обслуживание автомобиля 159

Детские сиденья сзади.

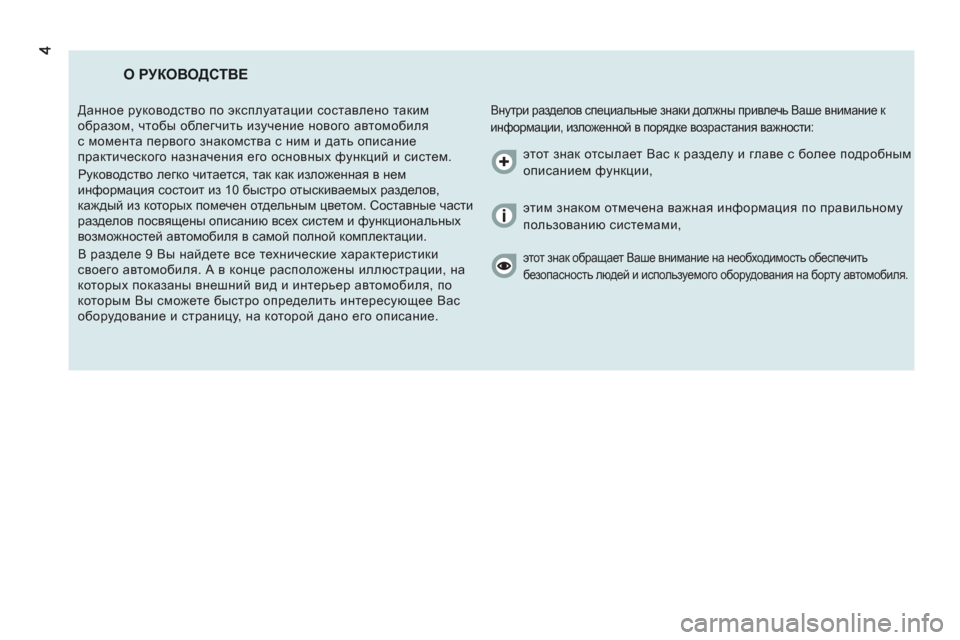

О РУКОВОДСТВЕ

Внутри разделов специальные знаки должны привлечь Ваше внимание к
информации, изложенной в порядке возрастания важности:
Данное руководство по эксплуатации составлено таким
образом, чтобы облегчить изучение нового автомобиля
с момента первого знакомства с ним и дать описание
практического назначения его основных функций и систем.
Руководство легко читается, так как изложенная в нем
информация состоит из 10 быстро отыскиваемых разделов,
каждый из которых помечен отдельным цветом. Составные части
разделов посвящены описанию всех систем и функциональных
возможностей автомобиля в самой полной комплектации.
В разделе 9 Вы найдете все технические характеристики
своего автомобиля. А в конце расположены иллюстрации, на
которых показаны внешний вид и интерьер автомобиля, по
которым Вы сможете быстро определить интересующее Вас
оборудование и страницу, на которой дано его
описание. этот знак отсылает Вас к разделу и главе с более подробным
описанием функции,
этим знаком отмечена важная информация по правильному
пользованию системами,

этот знак обращает Ваше внимание на необходимость обеспечить
безопасность людей и используемого оборудования на борту автомобиля.

4
34
2
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
5



Краткое знакомство с автомобилем

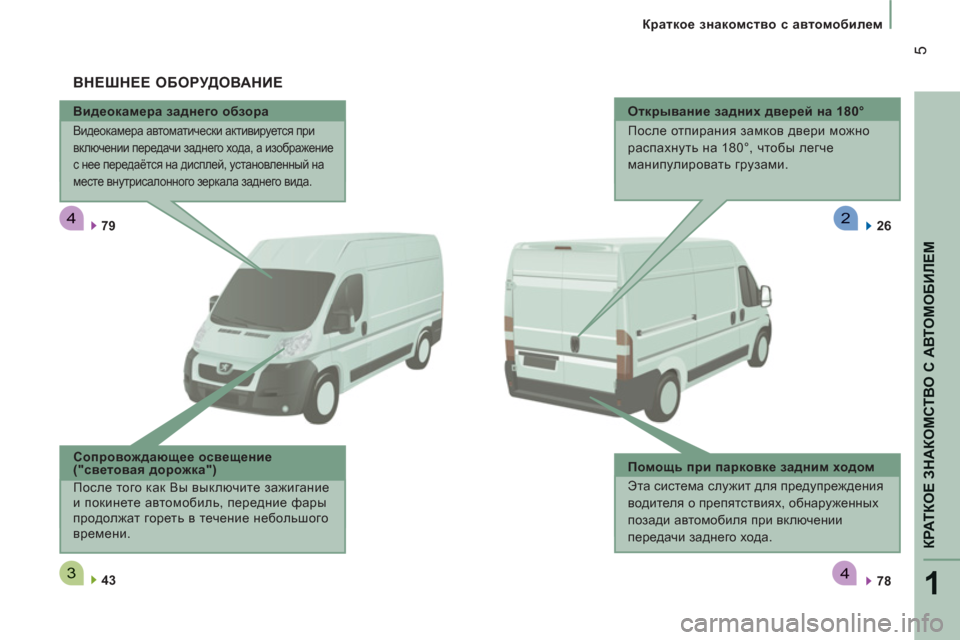

Видеокамера заднего обзора

Видеокамера автоматически активируется при
включении передачи заднего хода, а изображение
с нее передаётся на дисплей, установленный на
месте внутрисалонного зеркала заднего вида.


79


78

43



ВНЕШНЕЕ ОБОРУДОВАНИЕ


Сопровождающее освещение
("световая дорожка")
После того как Вы выключите зажигание
и покинете автомобиль, передние фары
продолжат гореть в течение небольшого
времени.
Открывание задних дверей на 180°
После отпирания замков двери можно
распахнуть на 180°, чтобы легче
манипулировать грузами.

Помощь при парковке задним ходом
Эта система служит для предупреждения
водителя о
препятствиях, обнаруженных
позади автомобиля при включении
передачи заднего хода.
26

222
6


Краткое знакомство с автомобилем

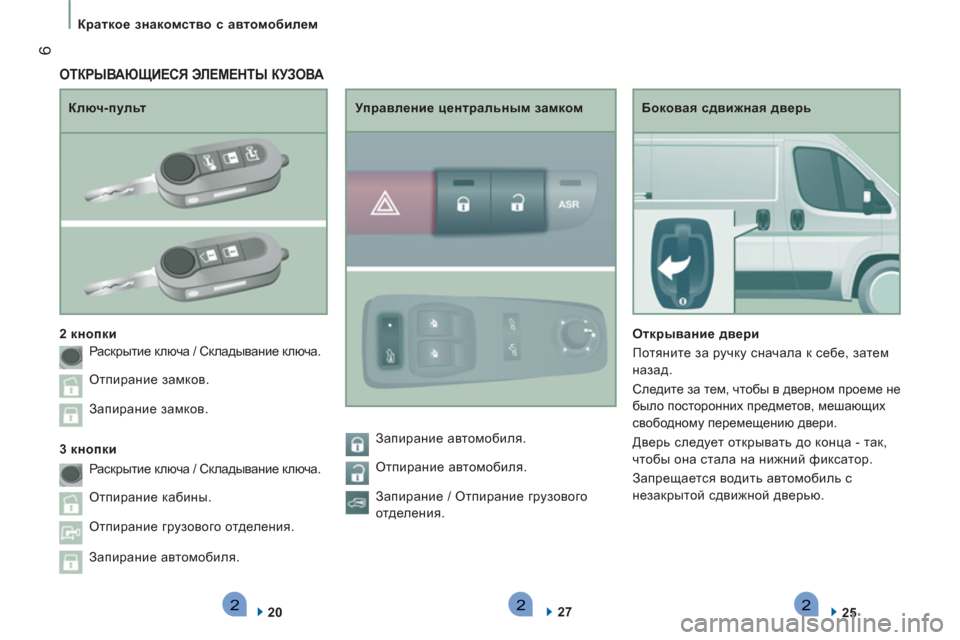

Боковая сдвижная дверь

Открывание двери
Потяните за ручку сначала к себе, затем
назад.
Следите за тем, чтобы в дверном проеме не
было посторонних предметов, мешающих
свободному перемещению двери.
Дверь следует открывать до конца - так,
чтобы она стала на нижний фиксатор.
Запрещается водить
автомобиль с
незакрытой сдвижной дверью.

25


Ключ-пульт

2 кнопки

20

Управление центральным замком

27


ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА


3 кнопки Раскрытие ключа / Складывание ключа.
Отпирание замков.
Запирание замков.
Раскрытие ключа / Складывание ключа.
Отпирание кабины.
Отпирание грузового отделения.
Запирание автомобиля. Запирание автомобиля.
Отпирание автомобиля.
Запирание / Отпирание грузового
отделения.
