2012 Peugeot Boxer Инструкция по эксплуатации (in Russian)

Видеокамера заднего обзора
79
4
БОРТОВЫЕ СИСТЕМЫ
ВИДЕОКАМЕРА ЗАДНЕГО ОБЗОРА

Если в комплектации Вашего автомобиля
имеется эта система, камера располагается
сзади на уровне третьего фонаря стоп-сигнала.
С нее передается изображение на дисплей,
находящийся в кабине. Так ой обзор
позволяет наблюдать за обстановкой позади
автомобиля во время маневрирования при
заезде на стоянку.

Дисплей

С камеры изображение поступает на цветной
жидкокристаллический дисплей с регулируемым
положением и диагональю 4 или 6,5 дюймов,
заменяющий зеркало заднего вида.

Нажмите на кнопку и установите дисплей в
удобное положение.

Включение камеры
Поверните ключ в положение "зажигание включено"
и установите дисплей в рабочее положение.
Камера начинает работать сразу при включении
передачи заднего хода и остается активной
вплоть до достижения скорости движения
автомобиля 15 км/ч. При скорости выше 18 км/ч она
отключается.
При включении передачи переднего хода на
дисплее останется последний снятый камерой

кадр, который через 5 секунд погаснет.
Дисплей можно сложить.
Клавиши

Настройка яркости.
Настройка подсветки.
ON/OFF обеспечивает задний
обзор без включения передачи
заднего хода.

Видеокамера заднего обзора

80

Начальные настройки
Не включая передачу заднего
хода, нажмите на клавишу ON/
OFF примерно на 3 секунды.
Двукратное мигание клавиши
подтверждает переход к начальным
настройкам.

Сигналы предупреждения на дисплее

В положении ON маневрирование
сопровождается информацией в текстовом
формате на дисплее:



-
при каждом включении передачи заднего
хода на дисплей выводится сообщение,
прежде чем появится первое изображение,


-
по достижении скорости движения 18 км/ч
задним ходом, изображение исчезает м
дисплей переходит в "дежурный режим".
При снижении скорости до 15 км/ч и ниже
изображение появляется вновь.




Выбор языка сообщений
Не включая передачу заднего хода,
нажмите одновременно на клавишу
ON/OFF и на какую-либо другую.
Нажимая на ON/OFF, включите просмотр
имеющихся языков.
Выбрав язык, подождите около 3 секунд,
необходимых для его внесения в память
системы.
Рекомендации
При оптимальном положении автомобиля
(учитываются полоса движения, степень
загрузки) максимальная зона
охвата
камерой при достаточной глубине резко
изображаемого пространства составляет
около 3 м вдаль на 5,5 м вширь.
Зона обзора может варьировать в
зависимости от погодных условий (уровня
освещенности, интенсивности дождя,
снегопада, тумана и т.д.), загрузки
автомобиля и его положения на проезжей
части дороги.
Убирайте дисплей в отведенное для
него место, если
в нем больше нет
необходимости.
Не допускается чистить камеру и
дисплей растворителями и царапающими
материалами.
Для этого следует пользоваться мягкой
тканью или нежесткой щеткой.
Если стекло дисплея треснет от удара и
из него начнет вытекать кристаллическая
жидкость, не прикасайтесь к ней.
При ее попадании на какую-либо часть
тела, срочно смойте ее водой с мылом.
Ремонт следует осуществлять в
сервисной сети PEUGEOT.

81
4
БОРТОВЫЕ СИСТЕМЫ
ПНЕВМОАДАПТИВНАЯ ПОДВЕСКА

На автомобиле с пневматической
подвеской можно регулировать высоту
заднего порога для облегчения погрузки и
выгрузки.
Пульт управления расположен на панели
приборов.
Высота порога может находиться на
номинальном уровне и еще на шести
уровнях, т.е. подниматься от +1 до +3 и
опускаться от -1 до -3. Все они отражаются
на панели приборов.

Ручное регулирование высоты
порога грузового отделения


Поднять: высота порога увеличивается
Кратко нажмите на пульт,
чтобы поднять на следующий
уровень. С каждым нажатием
(загорается светодиод)
платформа поднимается на
очередной уровень: с +1 по +3.
При длительном нажатии происходит подъем
сразу на максимальный уровень (+3).
Опустить: высота порога уменьшается
Кратко нажмите на пульт
чтобы опустить на следующий
уровень.

С каждым нажатием
(загорается светодиод)
платформа опускается на очередной
уровень: с -1 до -3.
При длительном нажатии происходит
опускание сразу на минимальный уровень (-3).

Пневмоподвеска
82


Отключение системы
Длительно нажмите одновременно на обе
кнопки, чтобы отключить систему. При
этом светодиоды продолжат гореть.
Возвращение на номинальный уровень

Нажмите на пульт необходимое количество раз, чтобы
поднять или опустить платформу на номинальный уровень.


Включение системы
При повторном нажатии одновременно
на обе кнопки, система вновь становится
активной. При этом светодиоды погаснут.


Автоматическое регулирование
высоты порога грузового
отделения
По достижении скорости более 20 км/ч
номинальная высота заднего порога
восстанавливается автоматически.
Контрольная лампа

См. раздел 2, гл. "Оборудование
места водителя".
Рекомендации

Вождение автомобиля со слишком
опущенной или слишком поднятой
платформой повышает риск повредить
элементы ходовой части.
Высота порога может подстраиваться
автоматически в зависимости от
возможных перепадов температуры или
изменения нагрузки.
Отключайте систему корректирования
высоты порога:


- при работе под автомобилем,

- при замене колеса,

- при отправке автомобиля на
тягаче,
железнодорожной платформе,
пароме, корабле и т.п.
По достижении скорости более 5 км/ч
система активируется сама.

Хронотахограф
83
4
;HJLH<U? СИСТЕМЫ
ХРОНОТАХОГРАФ

Если в комплектации Вашего автомобиля
имеется хронотахограф, система будет хранить
в памяти и записывать на контрольную карту
всю информацию об автомобиле.

Пример: запись с начала каждого
маршрута или с момента смены экипажа. Если карта вставлена, информация может:


- выводиться на дисплей тахографа,

- распечатываться,

- передаваться на внешние устройства
хранения через соответствующий
интерфейс. За дополнительной информацией
обращайтесь к документации
производителя тахографа.
При наличии хронотахографа в
комплектации автомобиля рекомендуется
отсоединить клемму (-) от аккумуляторной
батареи (расположена в кабине в подполье
слева), если автомобиль не будет
эксплуатироваться более пяти дней.

Автомагнитола

84


Регулирование уровня
громкости. Автоматическое внесение
станций в память (autostore).

Выбор частотных диапазонов
FM1, FM2, FMA.

Выбор частотных диапазонов
MW1, MW2.

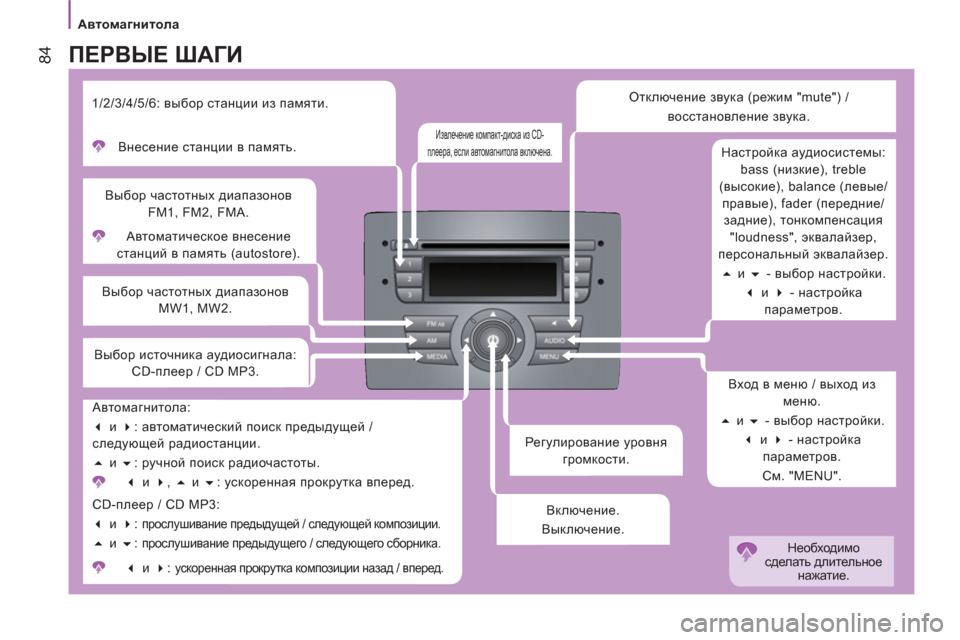

ПЕРВЫЕ ШАГИ


Включение.
Выключение.


Извлечение компакт-диска из CD-
плеера, если автомагнитола включена.


Вход в меню / выход из
меню.


и
- выбор настройки.


и
- настройка
параметров.
См. "MENU".
Настройка аудиосистемы:
bass (низкие), treble
(высокие), balance (левые/
правые), fader (передние/
задние), тонкомпенсация
"loudness", эквалайзер,
персональный эквалайзер.


и
- выбор настройки.


и
- настройка
параметров.
Отключение звука (режим "mute") /
восстановление звука.


CD-плеер / CD MP3:


и
:
прослушивание предыдущей / следующей композиции.



и
: прослушивание предыдущего / следующего сборника.

Необходимо
сделать длительное
нажатие.
Автомагнитола:


и
: автоматический поиск предыдущей /
следующей радиостанции.


и
: ручной поиск радиочастоты.



и
,
и
: ускоренная прокрутка вперед.



и
:
ускоренная прокрутка композиции назад / вперед.

Внесение станции в память.

1/2/3/4/5/6: выбор станции из памяти.

Выбор источника аудиосигнала:
CD-плеер / CD MP3.

Автомагнитола
85
4
;HJLH<U? СИСТЕМЫ
БЛОК УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ








Смена источника
аудиосигнала: CD-
плеер/CD MP3 или
радиочастота.

Автоматический поиск
радиостанций в верхнем
частотном диапазоне.
Выбор следующей
композиции CD/CD MP3.

Автоматический поиск
радиостанций в нижнем
частотном диапазоне.
Выбор предыдущей
композиции CD/CD MP3.
Отключение
звука ("mute") /
восстановление звука.
Пауза композиции
CD/CD MP3.


Увеличение уровня
громкости.


Уменьшение уровня громкости.

Автомагнитола

86

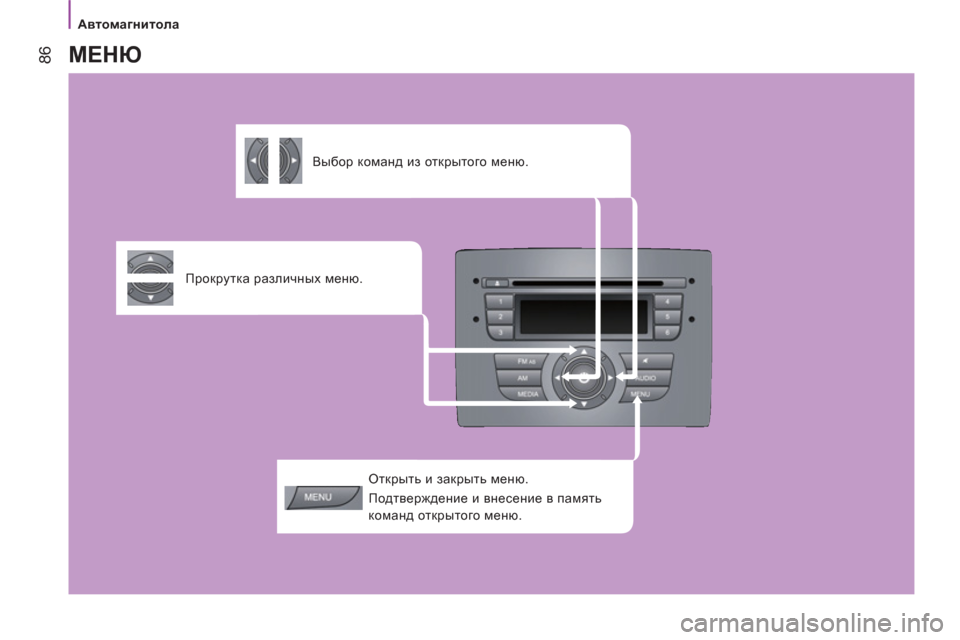

Открыть и закрыть меню.
Подтверждение и внесение в память
команд открытого меню.

Прокрутка различных меню.

Выбор команд из открытого меню.

МЕНЮ
