2012 Peugeot Boxer Инструкция по эксплуатации (in Russian)

Замена колеса
12
7
СЛУЖБА БЫСТРОЙ ПОМО
ЩИ
8


4. ПОРЯДОК ДЕЙСТВИЙ



- Снимите с колеса декоративный
колпак, поддев его отверткой F
.

- Ослабьте затяжку колесных болтов
при помощи баллонного ключа E
.
-
Установите домкрат C
под одно из специально
предназначенных для этого четырех опорных
гнезд в нижней части кузова, расположенное

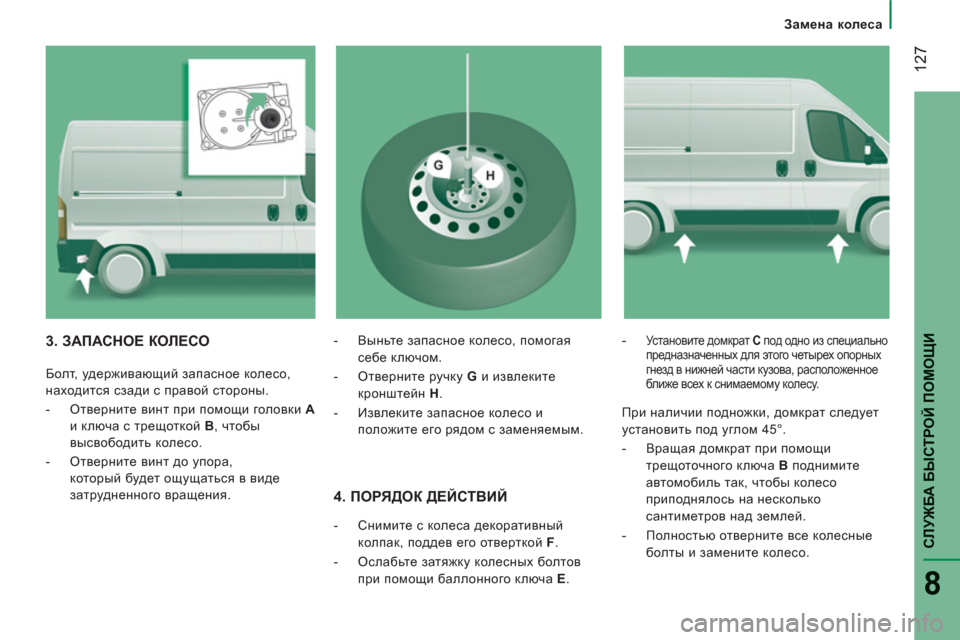

ближе всех к снимаемому колесу. 3. ЗАПАСНОЕ КОЛЕСО


Болт, удерживающий запасное колесо,
находится сзади с правой стороны.


- Отверните винт при помощи головки A

и ключа с трещоткой B
, чтобы
высвободить колесо.

- Отверните винт до упора,
который будет ощущаться в виде
затрудненного вращения.
- Выньте запасное колесо, помогая
себе ключом.

- Отверните ручку G
и извлеките
кронштейн H
.

- Извлеките запасное колесо и
положите его рядом с заменяемым.

При наличии подножки, домкрат следует
установить под углом 45°.


- Вращая домкрат при помощи
трещоточного ключа B
поднимите
автомобиль так, чтобы колесо
приподнялось на несколько
сантиметров над землей.

- Полностью отверните все колесные
болты и замените колесо
.

12
8
6. МОНТАЖ
ОТРЕМОНТИРОВАННОГО КОЛЕСА

Установка на автомобиль отремонтированного
колеса осуществляется в последовательности,
изложенной в п. 5, причем на него нужно будет
вновь установить его декоративный колпак.

См. в разделе 9 гл. "Идентификационные данные"
чтобы узнать, где расположена табличка с
указанием данных об используемых на автомобиле шинах.

Запасное колесо не предназначено
для поездок на дальние расстояния.
Проверьте в кратчайшие сроки после
замены затяжку колесных болтов и
давление воздуха в запасном колесе в
сервисной сети PEUGEOT.
Отремонтируйте штатное колесо и,
не откладывая, установите его на
автомобиль в сервисной сети PEUGEOT.

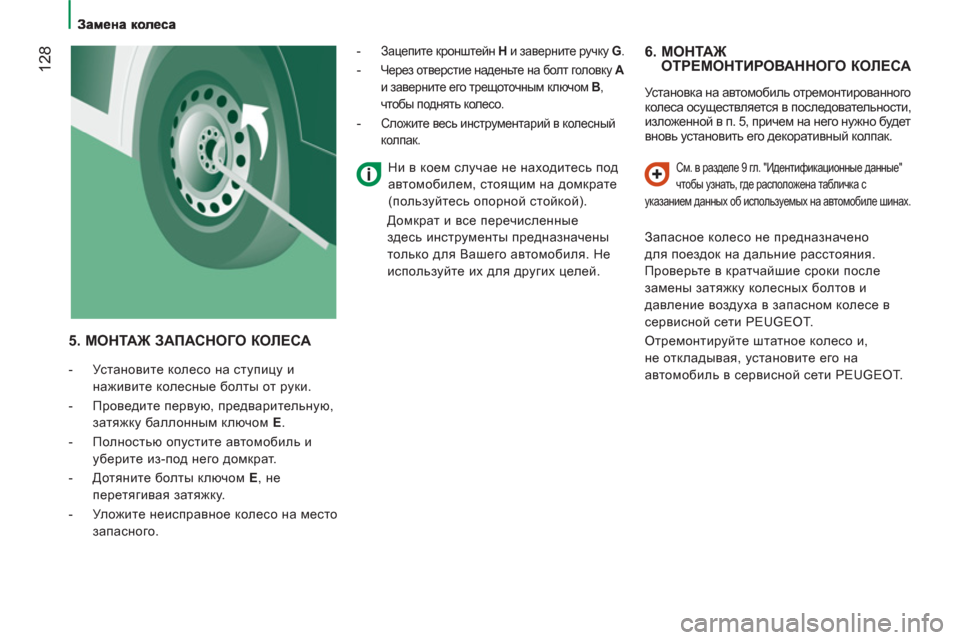

5. МОНТАЖ ЗАПАСНОГО КОЛЕСА



- Установите колесо на ступицу и
наживите колесные болты от руки.

- Проведите первую, предварительную,
затяжку баллонным ключом E
.

- Полностью опустите автомобиль и
уберите из-под него домкрат.

- Дотяните болты ключом E
, не
перетягивая затяжку.

- Уложите неисправное колесо на место
запасного.
-
Зацепите кронштейн H
и заверните ручку G
.


- Через отверстие наденьте на болт головку A

и заверните его трещоточным ключом B
,
чтобы поднять колесо.


- Сложите весь инструментарий в колесный
колпак.


Ни в коем случае не находитесь под
автомобилем, стоящим на домкрате
(пользуйтесь опорной стойкой).

Домкрат и все перечисленные
здесь инструменты предназначены
только для Вашего автомобиля. Не
используйте их для других целей.

12
9
СЛУЖБА БЫСТРОЙ ПОМО
ЩИ
8
DHFIE?DL ДЛЯ УСТРАНЕНИЯ ПРОКОЛА

Порядок действий при ремонте



- Затяните стояночный тормоз.
Отверните защитный колпачок вентиля
поврежденной шины, снимите шланг B

и наверните кольцо E
на вентиль шины,
- запустите двигатель,

- вставьте штекер G
в ближайшую
бортовую розетку для электроприборов,

- переведите выключатель F
компрессора
в положение " I
" ("включен"),

- накачайте шину до давления 4 бар.

Для большей точности рекомендуется
контролировать давление манометром H
при выключенном компрессоре.

-
убедитесь в том, что выключатель F
компрессора
находится в положении "0" ("выключен"),

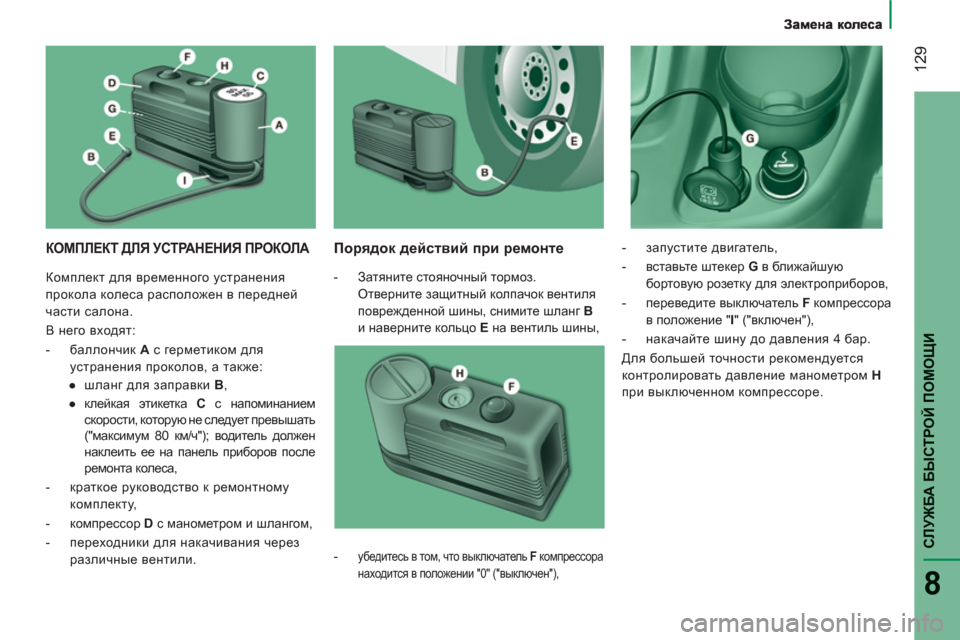

Комплект для временного устранения
прокола колеса расположен в передней
части салона.
В него входят:


- баллончик A
с герметиком для
устранения проколов, а также:


●
шланг для заправки B
,

●
клейкая этикетка C
с напоминанием
скорости, которую не следует превышать
("максимум 80 км/ч"); водитель должен
наклеить ее на
панель приборов после
ремонта колеса,

- краткое руководство к ремонтному
комплекту,

- компрессор D
с манометром и шлангом,

- переходники для накачивания через
различные вентили.

Замена колеса
130

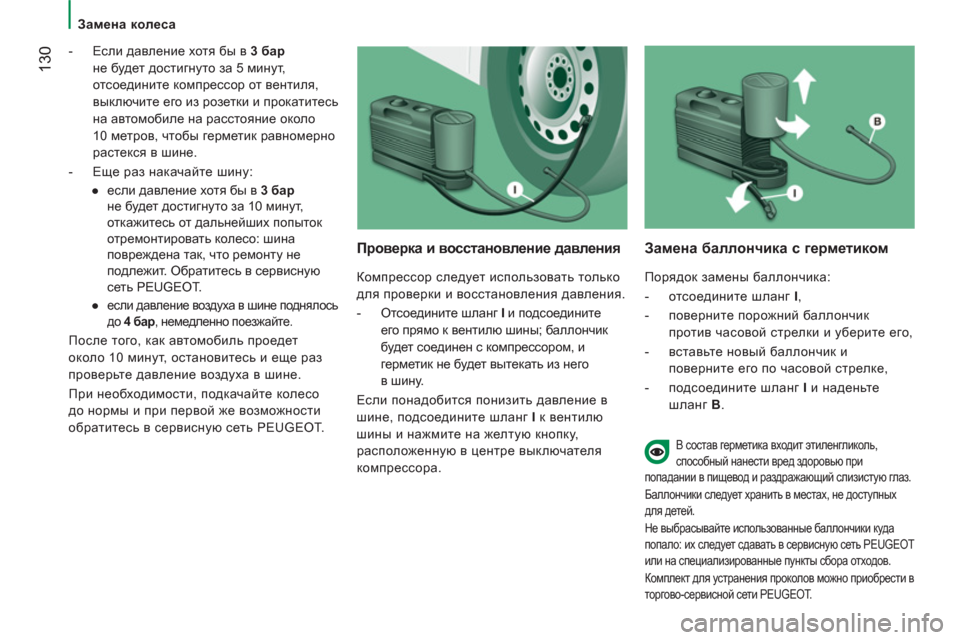

- Если давление хотя бы в 3 бар
не будет достигнуто за 5 минут,
отсоедините компрессор от вентиля,
выключите его из розетки и прокатитесь
на автомобиле на расстояние около
10 метров, чтобы герметик равномерно
растекся в шине.

- Еще раз накачайте шину:


●
если давление хотя бы в 3 бар

не будет
достигнуто за 10 минут,
откажитесь от дальнейших попыток
отремонтировать колесо: шина
повреждена так, что ремонту не
подлежит. Обратитесь в сервисную
сеть PEUGEOT.

●

если давление воздуха в шине поднялось
до 4 бар
, немедленно поезжайте.


После того, как автомобиль проедет
около 10 минут, остановитесь и еще раз
проверьте давление воздуха в шине.
При необходимости, подкачайте колесо
до нормы и при первой же возможности
обратитесь в сервисную сеть PEUGEOT.
Проверка и восстановление давления

Компрессор следует использовать только
для проверки и восстановления давления.


- Отсоедините шланг I
и подсоедините
его прямо к вентилю шины; баллончик
будет соединен с компрессором, и
герметик не будет вытекать из него
в шину.
Если понадобится понизить давление в
шине, подсоедините шланг I
к вентилю
шины и нажмите на желтую
кнопку,
расположенную в центре выключателя
компрессора.


Замена баллончика с герметиком

Порядок замены баллончика:


- отсоедините шланг I
,

- поверните порожний баллончик
против часовой стрелки и уберите его,

- вставьте новый баллончик и
поверните его по часовой стрелке,

- подсоедините шланг I
и наденьте
шланг B
.


В состав герметика входит этиленгликоль,
способный нанести вред здоровью при
попадании в пищевод и раздражающий слизистую глаз.
Баллончики следует хранить в местах, не доступных
для детей.
Не выбрасывайте использованные баллончики куда
попало: их следует сдавать в сервисную сеть PEUGEOT
или на специализированные пункты сбора отходов.
Комплект для устранения проколов можно
приобрести в
торгово-сервисной сети PEUGEOT.

Замена лампы
131
СЛУЖБА БЫСТРОЙ ПОМО
ЩИ
8

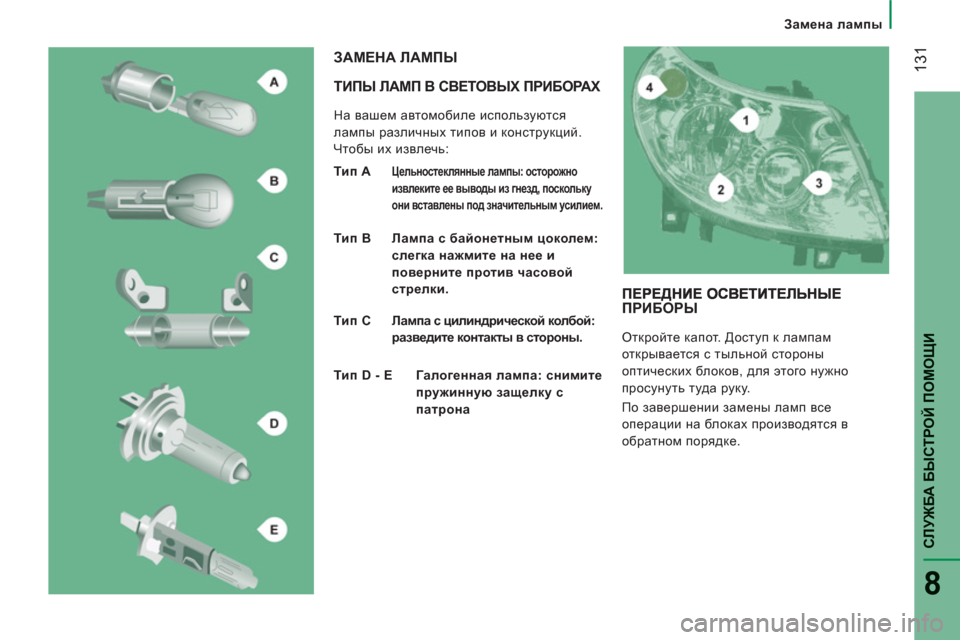

ТИПЫ ЛАМП В СВЕТОВЫХ ПРИБОРАХ

На вашем автомобиле используются
лампы различных типов и конструкций.
Чтобы их извлечь:

ЗАМЕНА ЛАМПЫ


Тип A



Цельностеклянные лампы: осторожно
извлеките ее выводы из гнезд, поскольку
они вставлены под значительным усилием.


Тип B



Лампа с байонетным цоколем:
слегка нажмите на нее и
поверните против часовой
стрелки.

Тип
C




Лампа с цилиндрической колбой:
разведите контакты в стороны.

Тип
D - E



Галогенная лампа: снимите
пружинную защелку с
патрона

ПРИБОРЫ

Откройте капот. Доступ к лампам
открывается с тыльной стороны
оптических блоков, для этого нужно
просунуть туда руку.
По завершении замены ламп все
операции на блоках производятся в
обратном порядке.

132

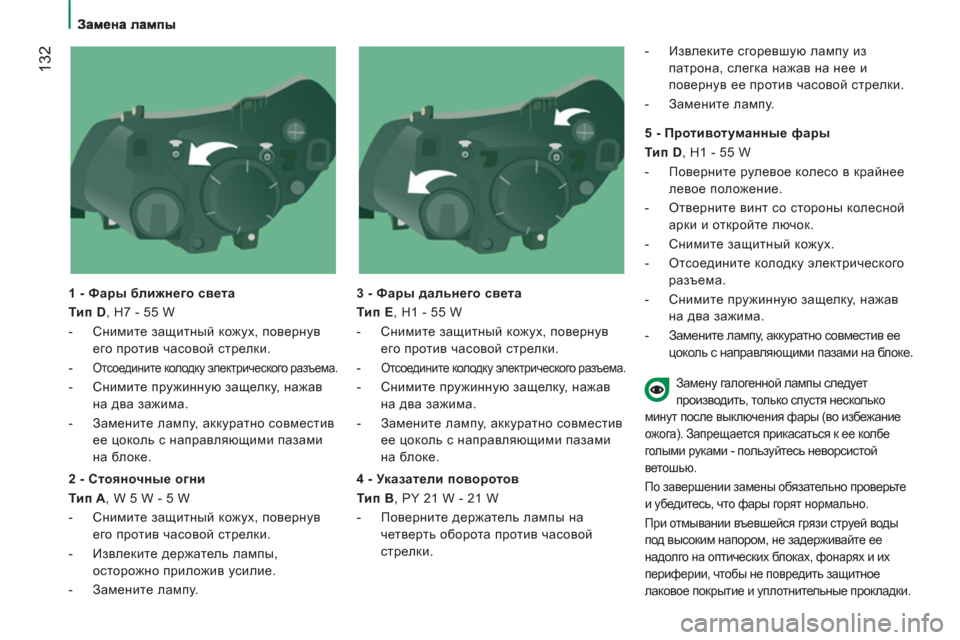

1 - Фары ближнего света

Тип D
, H7 - 55 W


- Снимите защитный кожух, повернув
его против часовой стрелки.

-
Отсоедините колодку электрического разъема.

- Снимите пружинную защелку, нажав
на два зажима.

- Замените лампу, аккуратно совместив
ее цоколь с направляющими пазами
на бл ок е.

3 - Фары дальнего света

Тип
E
, H1 - 55 W


- Снимите защитный кожух, повернув
его против часовой стрелки.

- Отсоедините колодку электрического разъема.

- Снимите пружинную защелку, нажав
на два зажима.

- Замените лампу, аккуратно совместив
ее цоколь с направляющими пазами
на бл ок е.


2 - Стояночные огни

Тип A
, W 5 W - 5 W


- Снимите защитный кожух, повернув
его против часовой стрелки.

- Извлеките держатель лампы,
осторожно приложив усилие.

- Замените лампу.

4 - Указатели поворотов

Тип B
, PY 21 W - 21 W


- Поверните держатель лампы на
четверть оборота против часовой
стрелки.

- Извлеките сгоревшую лампу из
патрона, слегка нажав на нее и
повернув ее против часовой стрелки.

- Замените лампу.


5 - Противотуманные фары

Тип D
, H1 - 55 W


- Поверните рулевое колесо в крайнее
левое положение.

- Отверните винт
со стороны колесной
арки и откройте лючок.

- Снимите защитный кожух.

- Отсоедините колодку электрического
разъема.

- Снимите пружинную защелку, нажав
на два зажима.

- Замените лампу, аккуратно совместив ее
цоколь с направляющими пазами на бл ок е.

Замену галогенной лампы следует
производить, только спустя несколько
минут после выключения фары (во избежание
ожога). Запрещается прикасаться к ее колбе
голыми руками - пользуйтесь неворсистой
ветошью.
По завершении замены обязательно проверьте
и убедитесь, что фары горят нормально.
При отмывании въевшейся грязи струей воды
под высоким напором, не задерживайте ее
надолго на
оптических блоках, фонарях и их
периферии, чтобы не повредить защитное
лаковое покрытие и уплотнительные прокладки.

Замена лампы
133
СЛУЖБА БЫСТРОЙ ПОМО
ЩИ
8

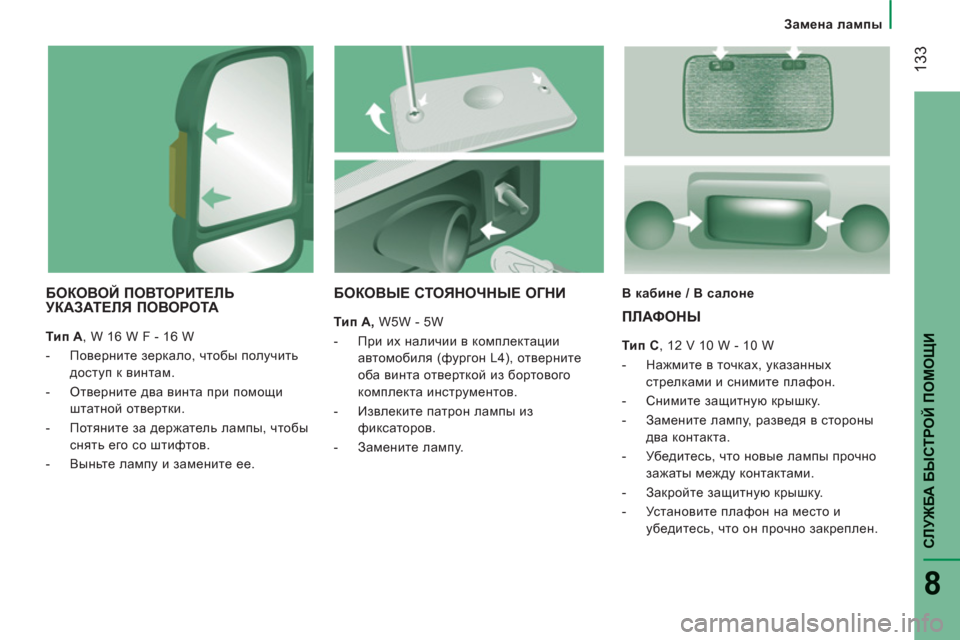

;HDH<HC ПОВТОРИТЕЛЬ
УКАЗАТЕЛЯ ПОВОРОТА


Тип A
, W 16 W F - 16 W


- Поверните зеркало, чтобы получить
доступ к винтам.

- Отверните два винта при помощи
штатной отвертки.

- Потяните за держатель лампы, чтобы
снять его со штифтов.

- Выньте лампу и замените ее.
В кабине / В салоне

ПЛАФОНЫ


Тип C
, 12 V 10 W - 10 W


- Нажмите в точках, указанных
стрелками и снимите плафон.

- Снимите защитную крышку.

- Замените лампу, разведя в стороны
два контакта.

- Убедитесь, что новые лампы прочно
зажаты между контактами.

- Закройте защитную крышку.

- Установите плафон на место и
убедитесь, что он прочно закреплен.



БОКОВЫЕ СТОЯНОЧНЫЕ ОГНИ


Тип A,
W5W - 5W


- При их наличии в комплектации
автомобиля (фургон L4), отверните
оба винта отверткой из бортового
комплекта инструментов.

- Извлеките патрон лампы из
фиксаторов.

- Замените лампу.

Замена лампы

134

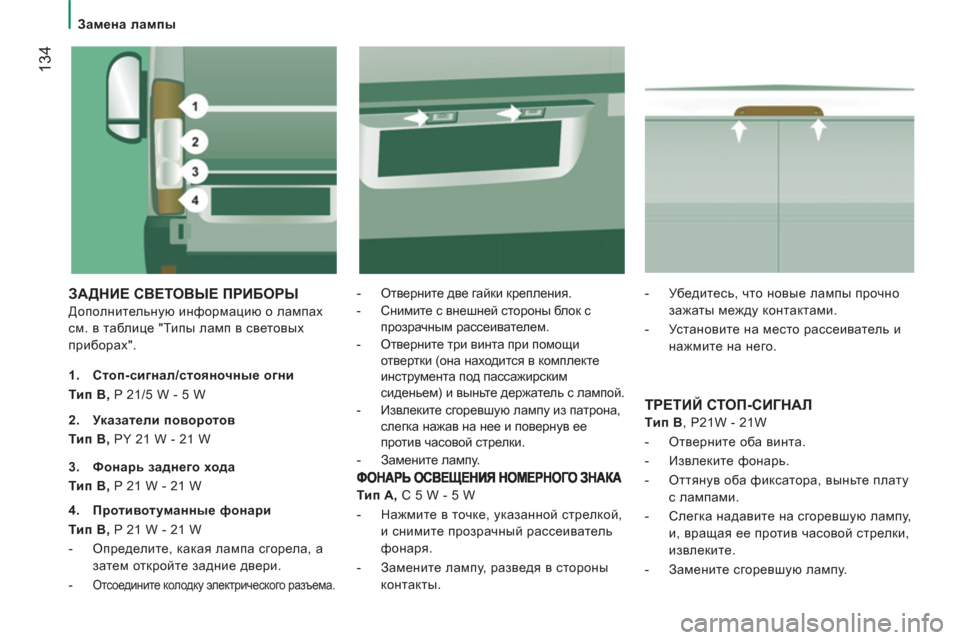

ЗАДНИЕ СВЕТОВЫЕ ПРИБОРЫ

Дополнительную информацию о лампах
см. в таблице "Типы ламп в световых
приборах".
- Отверните две гайки крепления.

- Снимите с внешней стороны бл ок с
прозрачным рассеивателем.

- Отверните три винта при помощи
отвертки (она находится в комплекте
инструмента под пассажирским
сиденьем) и выньте держатель с лампой.

- Извлеките сгоревшую
лампу из патрона,
слегка нажав на нее и повернув ее
против часовой стрелки.

- Замените лампу.

1.
Стоп-сигнал/стояночные огни
Тип B,
P 21/5 W - 5 W
ТРЕТИЙ СТОП-СИГНАЛ


Tип B
, P21W - 21W


- Отверните оба винта.

- Извлеките фонарь.

- Оттянув оба фиксатора, выньте плату
с лампами.

- Слегка надавите на сгоревшую лампу,
и, вращая ее против часовой стрелки,
извлеките.

- Замените сгоревшую лампу.
2.
Указатели поворотов
Тип B,
PY 21 W - 21 W

3.
Фонарь заднего хода
Тип B,

P 21 W - 21 W

4.
Противотуманные фонари
Тип B,
P 21 W - 21 W


- Определите, какая лампа сгорела, а
затем откройте задние двери.

-
Отсоедините колодку электрического разъема.


Тип A,
C 5 W - 5 W


- Нажмите в точке, указанной стрелкой,
и снимите прозрачный рассеиватель
фонаря.

- Замените лампу, разведя в стороны
контакты.
- Убедитесь, что новые лампы прочно
зажаты между контактами.

- Установите на место рассеиватель и
нажмите на него.
