2012 Peugeot Boxer Корректор фар

Пост управления автомобилем
28

КОМБИНАЦИЯ ПРИБОРОВ



1.
Счетчик пробега в км/милях.

2.
Дисплей.

3.
Контрольные приборы.

4.
Тахометр.

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ

Дисплей 1 панели приборов



- Часы,

- Ук азатель пробега км/миль,

- Запас хода,

- Расход топлива,

- Средняя скорость,

- Корректор угла наклона фар,

- Сигнализатор превышенной скорости
через меню MODE,

-
Ук азатель пробега до планового техобслуживания.



Дисплей 2 панели приборов



- Часы,

- Календарь,

- Температура за бортом,

- Счетчик пробега км/миль,

- Запас хода,

- Расход топлива,

- Средняя скорость,

- Корректор угла наклона фар,

- Сигнализатор превышенной скорости
через меню MODE,

- Ук азатель пробега до планового
техобслуживания,

- Сигнализаторы в верхней части
панели приборов
,

- Радиоприемник (частота, на которую
он настроен).

44


Подрулевые переключатели
РЕГУЛИРОВКА ФАР

В зависимости от загрузки автомобиля
рекомендуется отрегулировать угол
наклона световых пучков фар.
Эта операция проделывается при
включенном ближнем и дальнем свете фар.
Корректировка угла наклона
фар осуществляется
последовательными нажатиями на
эти клавиши, расположенные на
панели приборов.
При этом на дисплее будет
отражаться выбранное положение
корректора фар (0, 1, 2, 3).

СТОЯНОЧНЫЕ ОГНИ
Эта система позволяет оставлять световые
приборы включенными на припаркованном
автомобиле: при этом зажигание должно быть
выключено, а ключ повернут в положение
STOP или извлечен из замка зажигания.
Поверните выключатель световых приборов
в положение O, а затем включите фары
ближнего или дальнего света.

На панели приборов загорится
контрольная лампа.
Световые приборы
продолжат
гореть на протяжении
всего времени нахождения
автомобиля на стоянке.
Слишком долго горящие стояночные
огни могут существенно снизить заряд
аккумуляторной батареи автомобиля.

155

Наружное оборудование автомобиля
10
ЛОКАЛИЗА
ЦИЯ

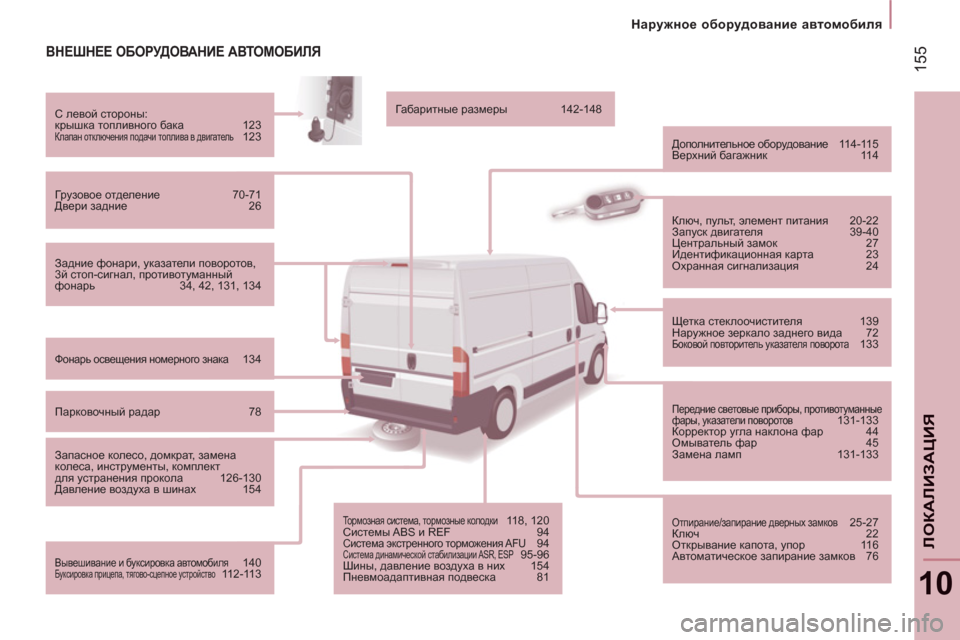

ВНЕШНЕЕ ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Задние фонари, указатели поворотов,
3й стоп-сигнал, противотуманный
фонарь 34, 42, 131, 134 С левой стороны:
крышка топливного бака 123

Клапан отключения подачи топлива в двигатель 123
Грузовое отделение 70-71
Двери задние 26

Фонарь освещения номерного знака 134
Парковочный радар 78
Запасное колесо, домкрат, замена
колеса, инструменты, комплект
для устранения прокола 126-130
Давление воздуха в шинах 154

Вывешивание и буксировка автомобиля 140
Буксировка прицепа, тягово-сцепное устройство 112-113 Габаритные размеры 142-148
Дополнительное оборудование 114-115
Верхний багажник 114

Тормозная система, тормозные колодки 118, 120
Системы ABS и REF 94

Система экстренного торможения AFU 94
Система динамической стабилизации ASR, ESP 95-96
Шины, давление воздуха в них 154
Пневмоадаптивная подвеска 81 Ключ, пульт, элемент питания 20-22
Запуск двигателя 39-40
Центральный замок 27
Идентификационная карта 23
Охранная сигнализация 24
Щетка стеклоочистителя 139
Наружное зеркало заднего вида 72

Боковой повторитель указателя поворота 133

Передние световые приборы, противотуманные
фары, указатели поворотов 131-133
Корректор угла наклона фар 44
Омыватель фар 45
Замена ламп 131-133

Отпирание/запирание дверных замков 25-27
Ключ 22
Открывание капота, упор 116
Автоматическое запирание замков 76

156

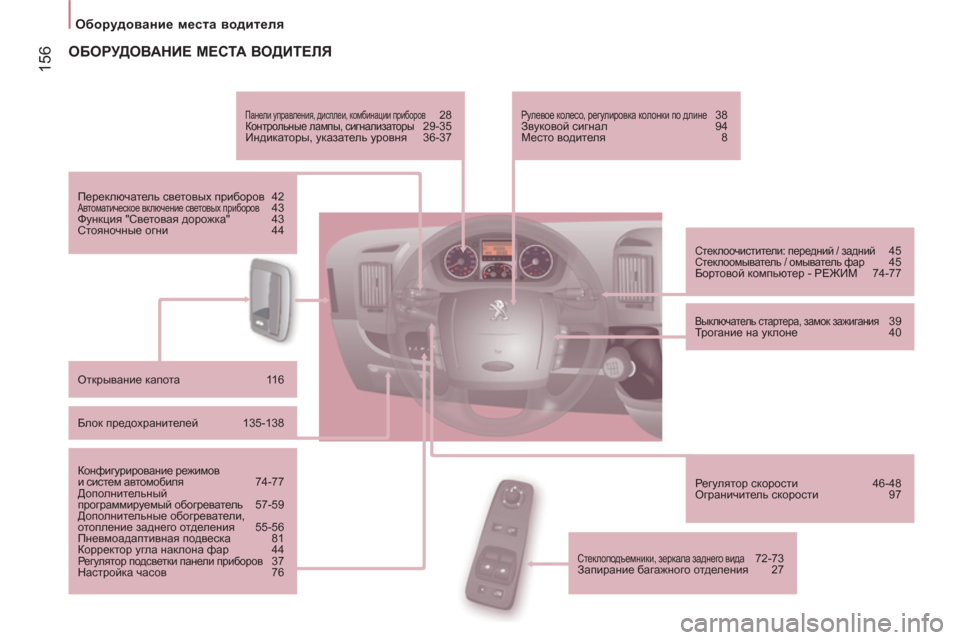

Оборудование места водителя


ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ

Панели управления, дисплеи, комбинации приборов 28
Контрольные лампы, сигнализаторы 29-35
Индикаторы, указатель уровня 36-37
Переключатель световых приборов 42

Автоматическое включение световых приборов 43
Функция "Световая дорожка" 43
Стояночные огни 44
Открывание капота 116
Блок предохранителей 135-138
Конфигурирование режимов
и систем автомобиля 74-77
Дополнительный
программируемый обогреватель 57-59
Дополнительные обогреватели,
отопление заднего отделения 55-56
Пневмоадаптивная подвеска 81
Корректор угла наклона фар 44

Регулятор подсветки панели приборов 37
Настройка часов 76
Стеклоочистители: передний / задний 45
Стеклоомыватель / омыватель фар 45
Бортовой компьютер - РЕЖИМ 74-77

Выключатель стартера, замок зажигания 39
Трогание на уклоне 40
Регулятор скорости 46-48
Ограничитель скорости 97

Рулевое колесо, регулировка колонки по длине 38
Звуковой сигнал 94
Место водителя 8

Стеклоподъемники, зеркала заднего вида 72-73
Запирание багажного отделения 27
