2012 PEUGEOT 4008 Manual del propietario (in Spanish)

175
7
Información práctica
del maletero.
Según la versión, la rueda de repuesto puedeser de chapa o de aluminio, similar a lasmontadas en el vehículo. Para determinados
destinos, la rueda es de "galleta".

Para acceder a la rueda de repuesto, consulteel "Acceso al utillaje".

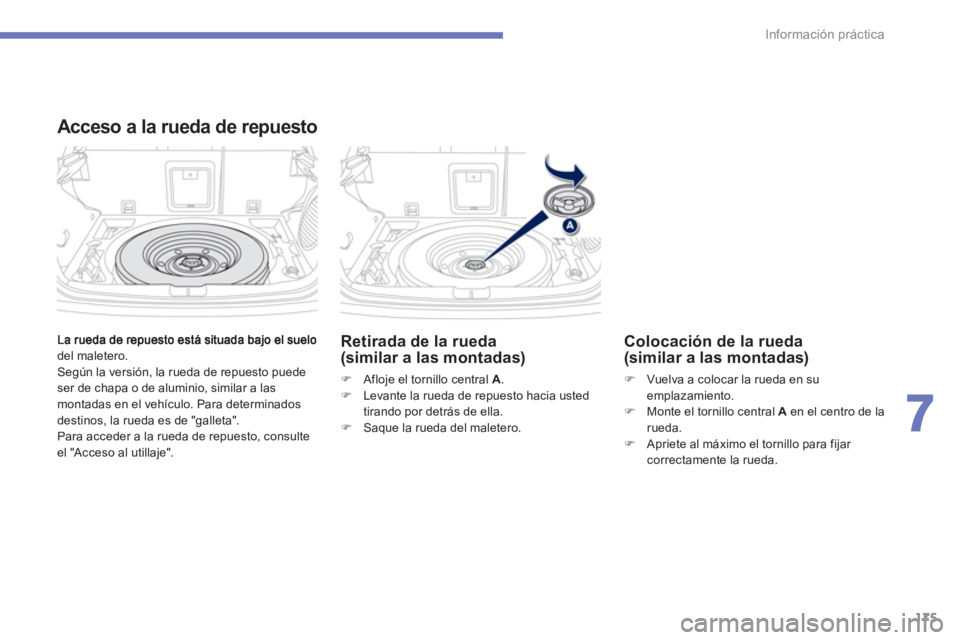

Acceso a la rueda de repuesto
Retirada de la rueda(similar a las montadas)
)Afloje el tornillo central A.)Levante la rueda de repuesto hacia usted
tirando por detrás de ella.
)Saque la rueda del maletero.

Colocación de la rueda (similar a las montadas)
)
Vuelva a colocar la rueda en suemplazamiento.)
Monte el tornillo central A
en el centro de la
rueda.
) Apriete al máximo el tornillo para fijar correctamente la rueda.

176
Información práctica

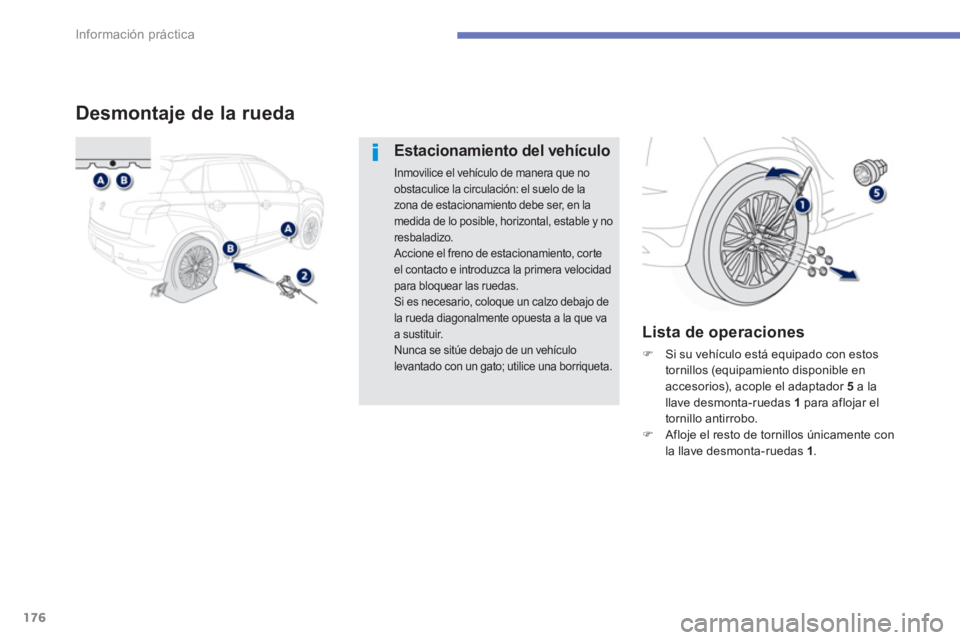

Desmontaje de la rueda
Estacionamiento del vehículo
Inmovilice el vehículo de manera que noobstaculice la circulación: el suelo de lazona de estacionamiento debe ser, en la medida de lo posible, horizontal, estable y no
resbaladizo. Accione el freno de estacionamiento, corteel contacto e introduzca la primera velocidad para bloquear las ruedas. Si es necesario, coloque un calzo debajo dela rueda diagonalmente opuesta a la que vaa sustituir. Nunca se sitúe debajo de un vehículolevantado con un gato; utilice una borriqueta.


Lista de operaciones
)Si su vehículo está equipado con estos
tornillos (equipamiento disponible enaccesorios), acople el adaptador 5a la llave desmonta-ruedas 1
para aflojar el
tornillo antirrobo.)Afloje el resto de tornillos únicamente con
la llave desmonta-ruedas 1 .

177
7
Información práctica
Coloque el gato 2de manera que esté en contacto con uno de los dos emplazamientos previstos en los bajos delantero Ao trasero B , el más cercano a
la rueda que va a sustituir.
)Despliegue el gato 2 hasta que la base
esté en contacto con el suelo. Asegúrese de que el eje de la base del gato quede perpendicular al emplazamiento A o Butilizado.
)
Eleve el vehículo hasta dejar un espaciosuficiente entre la rueda y el suelo para
montar fácilmente la rueda de repuesto
(no pinchada).) Desmonte los tornillos y consér velos en un lugar limpio.
)
Retire la rueda.

178
Información práctica

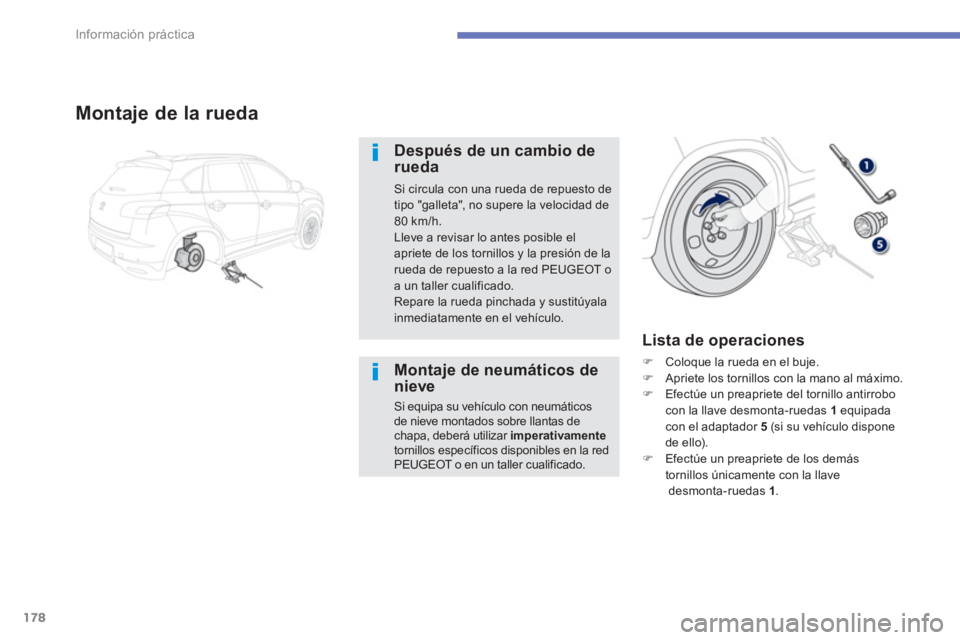

Montaje de la rueda
Después de un cambio derueda
Si circula con una rueda de repuesto detipo "galleta", no supere la velocidad de 80 km/h.
Lleve a revisar lo antes posible el apriete de los tornillos y la presión de la rueda de repuesto a la red PEUGEOT oa un taller cualificado.Repare la rueda pinchada y sustitúyalainmediatamente en el vehículo.


Lista de operaciones
)Coloque la rueda en el buje. )Apriete los tornillos con la mano al máximo. )Efectúe un preapriete del tornillo antirrobocon la llave desmonta-ruedas 1
equipada con el adaptador 5 (si su vehículo dispone
de ello
). )Efectúe un preapriete de los demás
tornillos únicamente con la llavedesmonta-ruedas 1.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáticos de nieve montados sobre llantas de chapa, deberá utilizar imperativamentetornillos específicos disponibles en la redPEUGEOT o en un taller cualificado.

179
7
Información práctica

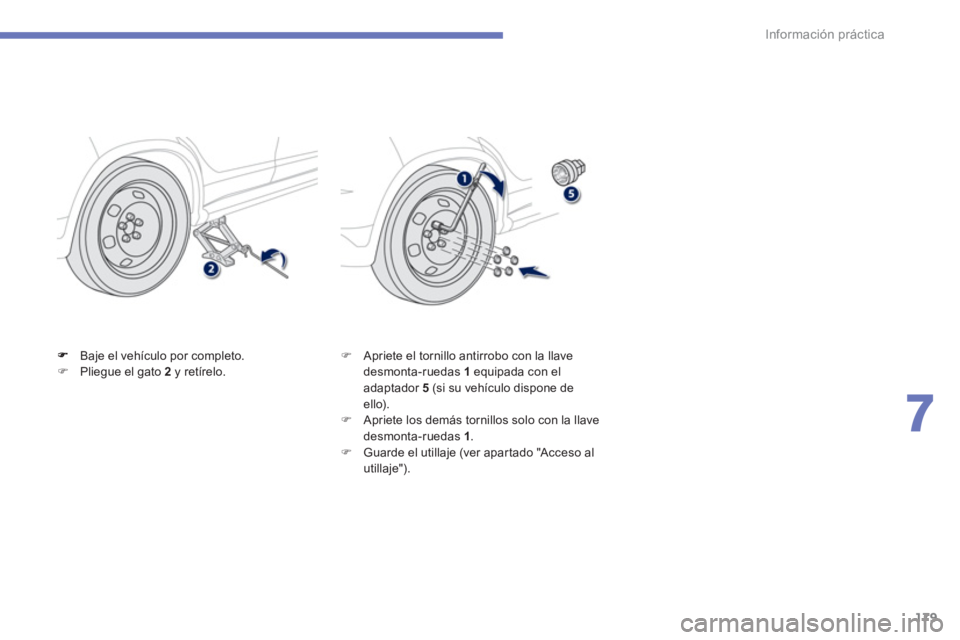

Baje el vehículo por completo. )Pliegue el gato 2 y retírelo. ) Apriete el tornillo antirrobo con la llave desmonta-ruedas 1
equipada con el
adaptador 5 (si su vehículo dispone de ello).)
Apriete los demás tornillos solo con la llave
desmonta-ruedas 1.)
Guarde el utillaje (ver apar tado "Acceso al utillaje").

180
Información práctica

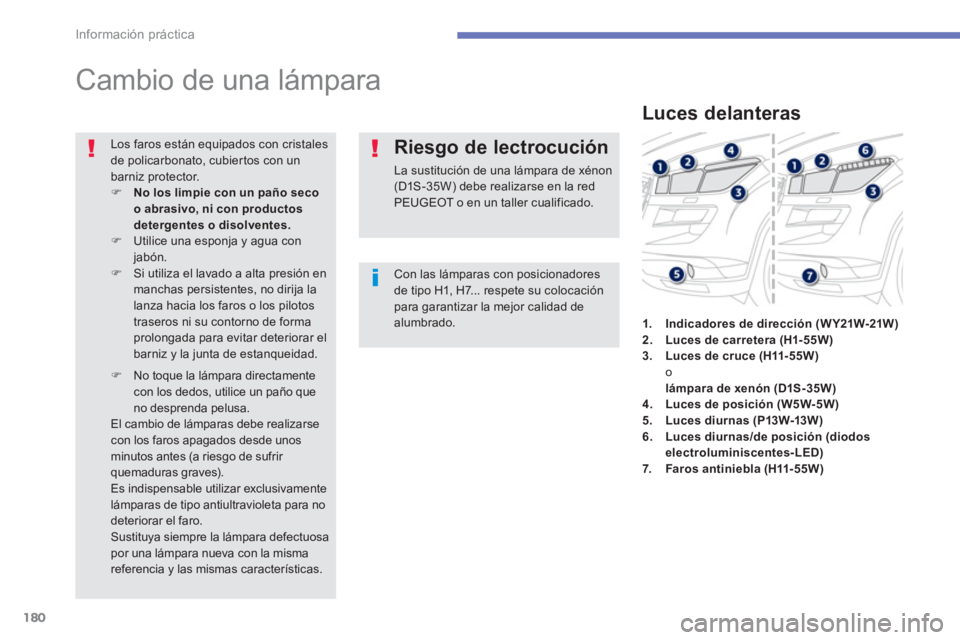

Cambio de una lámpara
Con las lámparas con posicionadoresde tipo H1, H7... respete su colocación para garantizar la mejor calidad de alumbrado.

Los faros están equipados con cristalesde policarbonato, cubier tos con un barniz protector. )No los limpie con un paño seco o abrasivo, ni con productosdetergentes o disolventes.)Utilice una esponja y agua con jabón. )Si utiliza el lavado a alta presión en manchas persistentes, no dirija lalanza hacia los faros o los pilotos traseros ni su contorno de forma prolongada para evitar deteriorar elbarniz y la junta de estanqueidad.
)
No toque la lámpara directamentecon los dedos, utilice un paño queno desprenda pelusa. El cambio de lámparas debe realizarse
con los faros apagados desde unos minutos antes (a riesgo de sufrir quemaduras graves).Es indispensable utilizar exclusivamente lámparas de tipo antiultravioleta para no deteriorar el faro. Sustituya siempre la lámpara defectuosapor una lámpara nueva con la mismareferencia y las mismas características.
Riesgo de lectrocución
La sustitución de una lámpara de xénon(D1S-35W) debe realizarse en la red PEUGEOT o en un taller cualificado.


Luces delanteras
1.Indicadores de dirección(W Y21W-21W)2.Luces de carretera (H1- 55W)3.Luces de cruce (H11- 55W) o lámpara de xenón (D1S-35W)4.Luces de posición (W5W-5W)5.Luces diurnas(P13W-13W)6. Luces diurnas/de posición (diodos
electroluminiscentes-LED)7.Faros antiniebla (H11- 55W)

181
7
Información práctica

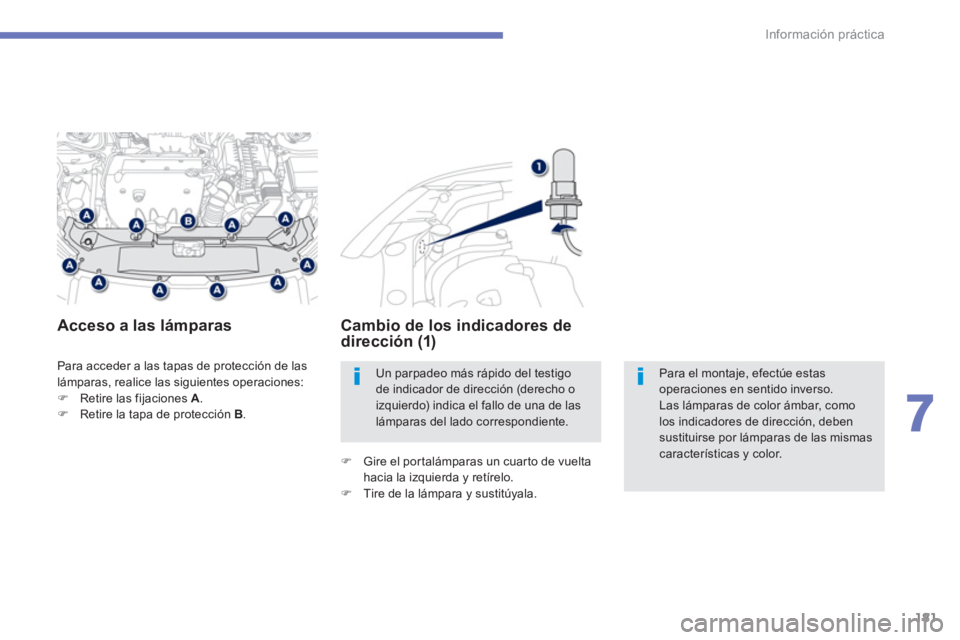

Para acceder a las tapas de protección de las
lámparas, realice las siguientes operaciones:)Retire las fijaciones A . )Retire la tapa de protección B .



Acceso a las lámparas Cambio de los indicadores de
dirección (1)
) Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo. ) Tire de la lámpara y sustitúyala.
Un parpadeo más rápido del testigo de indicador de dirección (derecho oizquierdo) indica el fallo de una de las lámparas del lado correspondiente.

Para el montaje, efectúe estas operaciones en sentido inverso.
Las lámparas de color ámbar, como los indicadores de dirección, debensustituirse por lámparas de las mismas características y color.

182
Información práctica

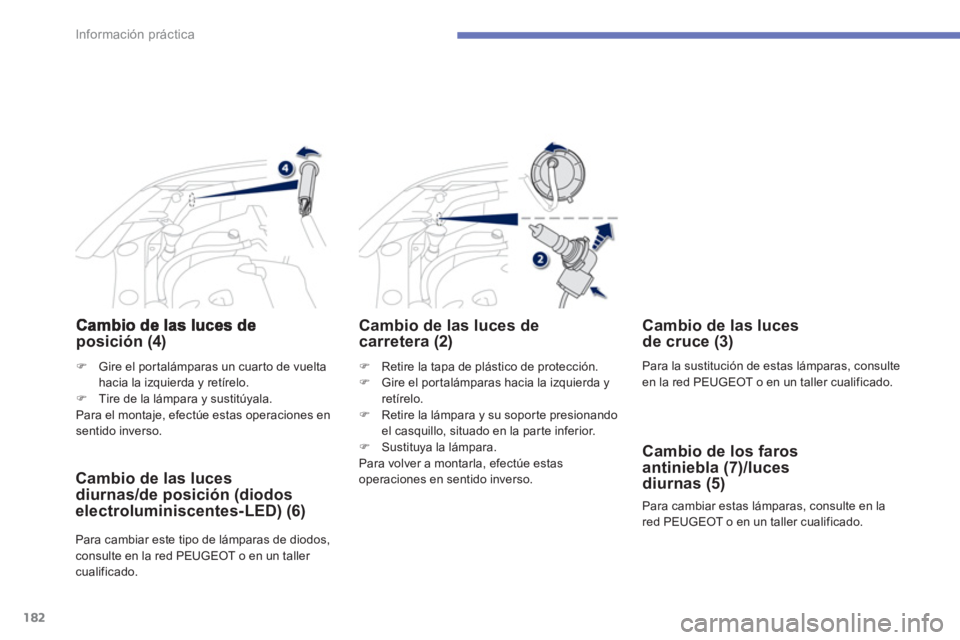

posición (4)
) Retire la tapa de plástico de protección. )
Gire el por talámparas hacia la izquierda yretírelo. )
Retire la lámpara y su sopor te presionando el casquillo, situado en la par te inferior. )
Sustituya la lámpara.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.

Cambio de las luces de carretera (2)
)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.) Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.
Cambio de las luces
diurnas/de posición (diodos
electroluminiscentes-LED) (6)
Para cambiar este tipo de lámparas de diodos,consulte en la red PEUGEOT o en un taller cualificado.

Cambio de las lucesde cruce (3)

Para la sustitución de estas lámparas, consulte en la red PEUGEOT o en un taller cualificado.

Para cambiar estas lámparas, consulte en la
red PE
UGEOT o en un taller cualificado.
Cambio de los farosantiniebla (7)/lucesdiurnas (5)
