Informações práticas
Puxe as luzes laterais de mudança de direcção para trás para desencaixar. )Desligue o conector da luz lateral de mudança de direcção.
)Substitua o bloco da luz lateral de mudança de direcção.
Para montar novamente, efectue as operações pela ordem inversa.
Para obter a
juda, contacte a rede PEUGEOT ou uma oficina qualificada.

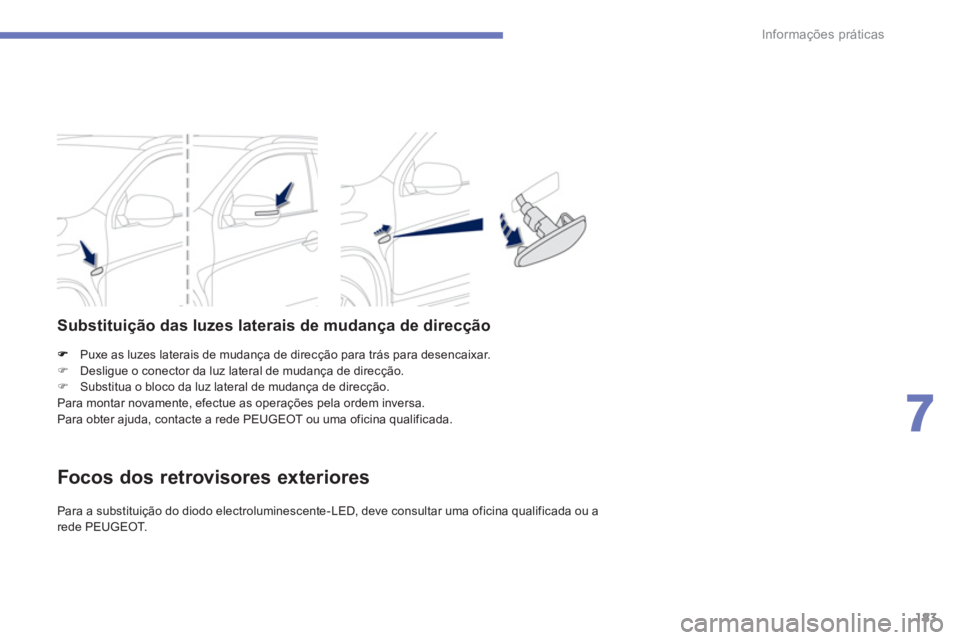

Substituição das luzes laterais de mudança de direcção
Focos dos retrovisores exteriores

Para a substituição do diodo electroluminescente-LED, deve consultar uma oficina qualificada ou a
rede PEUGEOT.

184
Informações práticas
1.Terceira luz de travagem (díodos).2.Luzes da placa de matrícula (W5W-5W).3.Luz antinevoeiro (W21W-21W).4.Luz de marcha-atrás (W16W-16W).5.Luzes de mudança de direcção (W Y21W-21W).6.Luzes de posição (P21-5W).7.Luzes de posição / de travagem(W21-5W).

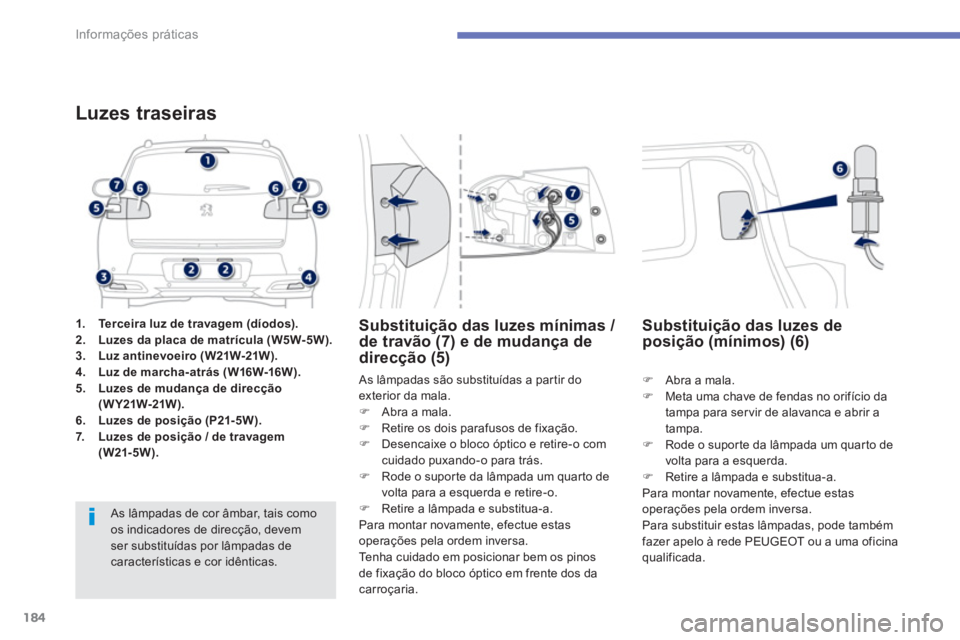

Luzes traseiras
As lâmpadas de cor âmbar, tais como os indicadores de direcção, devem ser substituídas por lâmpadas de características e cor idênticas.
As lâm
padas são substituídas a par tir do exterior da mala.)
Abra a mala. )
Retire os dois parafusos de fixação.
)
Desencaixe o bloco óptico e retire-o comcuidado puxando-o para trás. )
Rode o supor te da lâmpada um quar to de
volta para a esquerda e retire-o.) Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Tenha cuidado em posicionar bem os pinos
de fixação do bloco óptico em frente dos da
carroçaria.
Substituição das luzes mínimas /
de travão (7) e de mudança de
direcção (5)
)Abra a mala.)Meta uma chave de fendas no orifício da
tampa para servir de alavanca e abrir a
tampa.
)Rode o supor te da lâmpada um quar to de
volta para a esquerda.
)Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Para substituir estas lâmpadas, pode também
fazer apelo à rede PEUGEOT ou a uma oficina qualificada.













Substituição das luzes deposição (mínimos) (6)

185
7
Informações práticas
Substituição de luzes de
nevoeiro (3)
O acesso é possível passando a mão por baixo
do pára-choques. )Rode um quarto de volta o porta-lâmpadas e retire-o.)Desligue o conector da lâmpada.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Para a substituição desta lâmpada, também
poderá consultar a rede PEUGEOT ou uma
oficina qualificada.

Substituição da luz de recuo (4)
Para substituir esta lâmpada, pode tambémconsultar a rede PEUGEOT ou uma oficina qualificada.
Tem-se acesso com a mão por baixo do pára-
choques. ) Rode o supor te da lâmpada um quar to de
volta e retire-o. ) Desligue o conector da lâmpada. )
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituição das luzes da chapa de matrícula (2)
) Empurre o transparente para a esquerda e
retire-o.) Rode o supor te da lâmpada um quarto de
volta para a esquerda e retire-o.
) Retire a lâmpada e substitua-a.
Para a remontagem, efectue estas operações
na ordem inversa e pressione a par te
transparente para a enca
ixar.
Terceira luz de travagem (díodos electroluminescentes-LED) (1)
Para substituir este tipo de luz, consulte a rede
PEUGEOT ou uma oficina qualificada.

186
Informações práticas




















Substituir um fusível
A pinça de extracção e os fusíveissobresselentes estão instalados na caixa de
fusíveis do compartimento do motor.
P
ara aceder: )Abrir o capot (consultar "Verificações").
)Desbloquear a tampa e retirá-la. )Retirar a pinça.)Voltar a fechar com cuidado a tampa para
garantir a vedação da caixa de fusíveis.

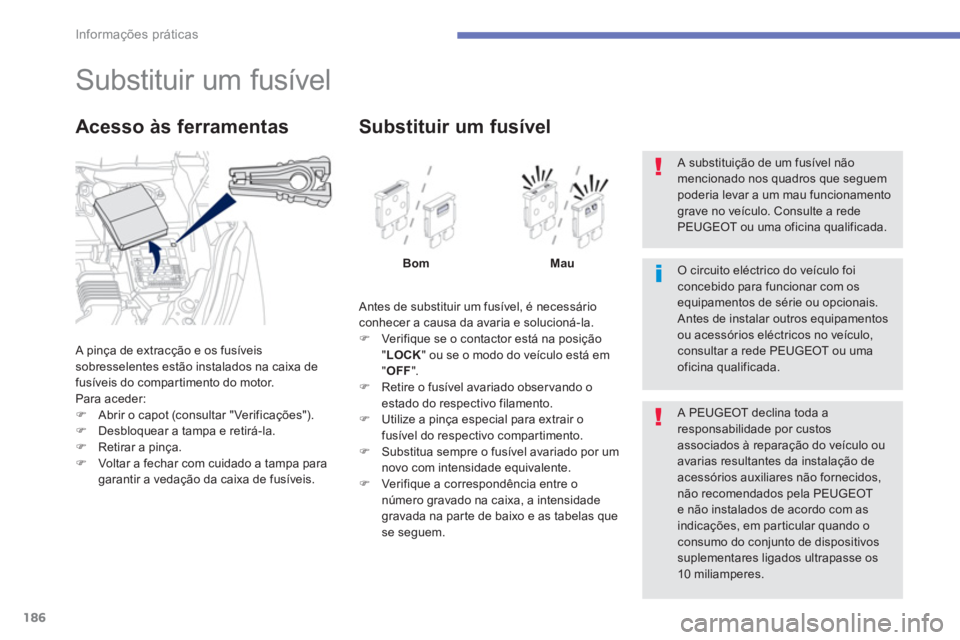

Acesso às ferramentas

Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. )
Ver ifique se o contactor está na posição"LOCK" ou se o modo do veículo está em "OFF".)
Retire o fusível avariado observando o estado do respectivo filamento. )
Utilize a pinça especial para extrair ofusível do respectivo compartimento. )
Substitua sempre o fusível avariado por um
novo com intensidade equivalente. ) Ver ifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na par te de baixo e as tabelas que
se seguem.

Substituir um fusível

Bom Mau


A PEUGEOT declina toda aresponsabilidade por custos associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela PEUGEOTe não instalados de acordo com as indicações, em par ticular quando o consumo do conjunto de dispositivossuplementares ligados ultrapasse os 10 miliamperes.

O circuito eléctrico do veículo foiconcebido para funcionar com osequipamentos de série ou opcionais. Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consultar a rede PEUGEOT ou uma oficina qualificada.

A substituição de um fusível não mencionado nos quadros que seguem poderia levar a um mau funcionamentograve no veículo. Consulte a rede
PEUGEOT ou uma oficina qualificada.

187
7
Informações práticas

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis
)Desbloqueie a tampa e retire-a completamente puxando-a para si.
Fusível N.°IntensidadeFunções
1
*30 A Ventilador do habitáculo.
2 15 A
Luzes de trava
gem, terceira luz de travagem.
310 A Luzes traseiras de nevoeiro.
430 A Limpa-vidros dianteiro e lava-vidros.
620 A
Fecho centralizado, retrovisores exteriores eléctricos.
7 15 A
Auto-rádio, telemática, caixa USB, kit mãos-livres.
87, 5 A
Chave com telecomando, calculador do ar condicionado, quadro de bordo, elevador dos vidros eléctricos, sensoresde chuva e de luminosidade, alarme, barra de comandos,comandos sob o volante.
915 A
Iluminação do habitáculo e do quadro de bordo.
1015 A
Luzes de emergência.
1115 A Limpa-vidros traseiro.
12 7,5
A Quadro de bordo, ecrã multifunções, ajuda ao estacionamento, bancos aquecidos, descongelamento do virdo traseiro, tampa
de ocultação eléctrica, regulação automática das luzes.
1
315 A
Isqueiro, tomada de acessórios.
1520 A
Tampa de ocultação eléctrica.
1
610 A
Retrovisores exteriores e auto-rádio.

188
Informações práticas
* Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer inter venção nos maxi-fusíveis deve ser efectuada pela rede PEUGEOT ou por uma oficina qualificada

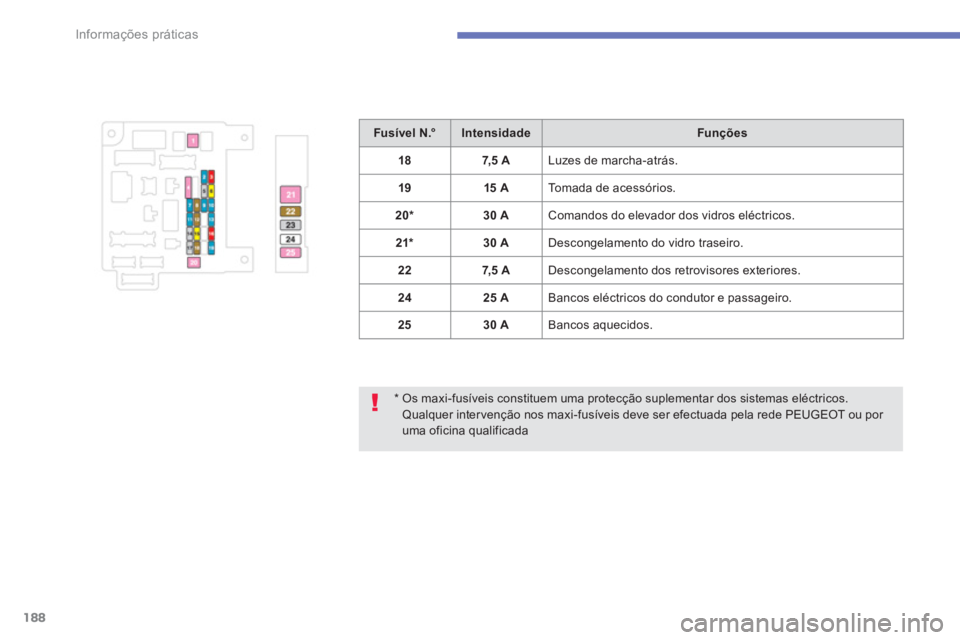

Fusível N.°IntensidadeFunções
187,5 A Luzes de marcha-atrás.
1
915 A
Tomada de acessórios.
20*30 A Comandos do elevador dos vidros eléctricos.
21*30 A Descongelamento do vidro traseiro.
227,5 A
Descongelamento dos retrovisores exteriores.
2
425 A
Bancos eléctricos do condutor e passageiro.
2
530 A Bancos aquecidos.

189
7
Informações práticas

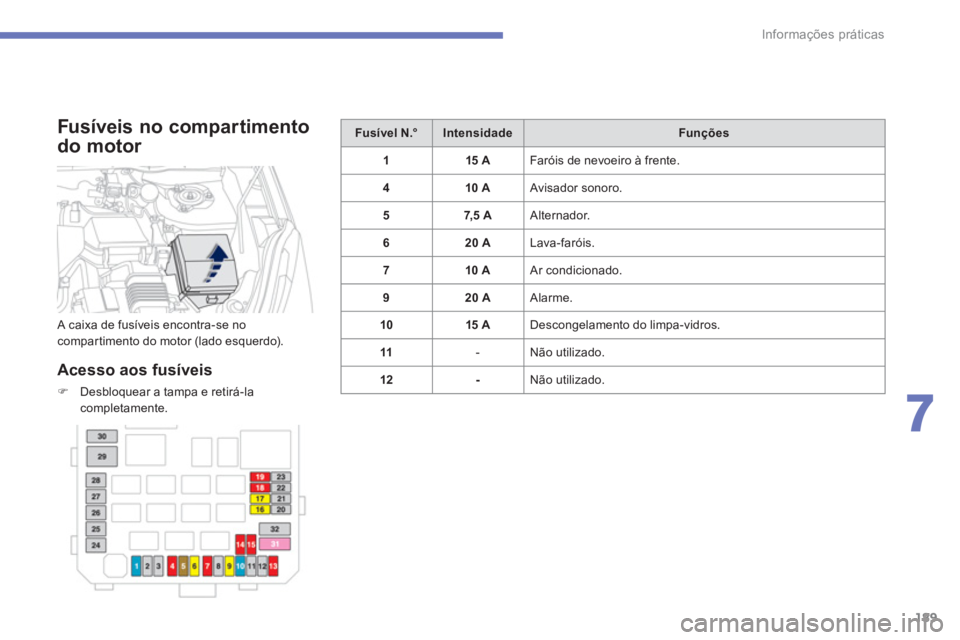

Fusíveis no compartimento
do motor


Acesso aos fusíveis
)Desbloquear a tampa e retirá-lacompletamente.
Fusível N.°IntensidadeFunções
115 A
Faróis de nevoeiro à frente.
410 A
Avisador sonoro.
57,5
A Alternador.
620 A Lava-faróis.
7 10 A
Ar
condicionado.
920 A
Alarme.
1015 A
Descongelamento do limpa-vidros.
11- Não utilizado.
12-
Não utilizado.
A caixa de fusíveis encontra-se no compartimento do motor (lado esquerdo).

190
Informações práticas

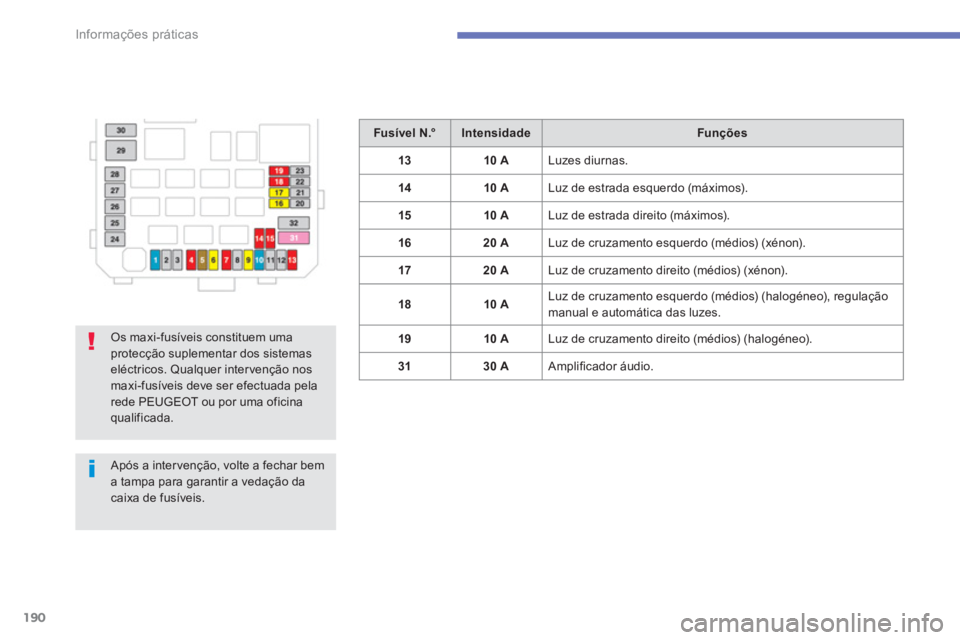

Fusível N.°IntensidadeFunções
1310 A
Luzes diurnas.
14 10 A
Luz de estrada esquerdo (máximos).
1510 A
Luz de estrada direito (máximos).
1
620 A Luz de cruzamento esquerdo (médios) (xénon).
1
720 A Luz de cruzamento direito (médios) (xénon).
1810 A Luz de cruzamento esquerdo (médios) (halogéneo), regulação
manual e automática das luzes.
1
910 A
Luz de cruzamento direito (médios) (halogéneo).
3130 A
Amplificador ·udio.
Os maxi-fusÌveis constituem uma protecÁ„o suplementar dos sistemaselÈctricos. Qualquer inter venÁ„o nosmaxi-fusÌveis deve ser efectuada pelarede PEUGEOT ou por uma oficinaqualificada.

ApÛs a inter venÁ„o, volte a fechar bema tampa para garantir a vedaÁ„o dacaixa de fusÌveis.
