2012 PEUGEOT 4008 Instrukcja obsługi (in Polish)

175
7
Informacje praktyczne
pod podłogą.
Zależnie od wersji koło zapasowe jestna feldze stalowej albo aluminiowej; dlaniektórych krajów przeznaczenia jest ono typu
"dojazdowego".

Aby dostać się do koła zapasowego patrz"Dostęp do narzędzi".
Dostęp do koła zapasowego
Wyjmowanie koła na feldze
normalnej
)Odkręcić środkową śrubę A . )Podnieść koło zapasowe do siebiechwytając za tył. )Wyjąć koło z bagażnika.



Chowanie koła na feldze
normalnej
) Położyü koło na swoim miejscu.)
Włożyć środkową śrubę A
w odpowiednie miejsce na środku koła.)
Mocno dokręcić, by przymocować koło.

176
Informacje praktyczne
Zdejmowanie koła
Ustawienie samochodu
Zatrzymać samochód nie utrudniając ruchu innym kierowcom: podłoże w miarę możliwości powinno być płaskie, stabilne i nie może być śliskie.
Zaciągnąć hamulec postojowy,wyłączyć zapłon i włączyć pierwszybieg, aby zablokować koła. Podłożyć klin pod koło znajdujące się po przekątnej do koła zmienianego.Nigdy nie wsuwać się pod samochódustawiony na podnośniku.

Lista operacji
)Jeżeli samochód jest wyposażony w tuleję
do śrub antykradzieżowych 5 (wyposażenie
dostępne w akcesoriach), założyć ją na
klucz do odkręcania kół
1
, aby odblokować śrubę antykradzieżową.)Odblokować pozostałe śruby za pomocą
klucza do odkręcania kół 1.

177
7
Informacje praktyczne
Ustawić podnośnik 2 pod samochodem pod jednym z dwóch miejsc z przodu Alub
z tyłu B, jak najbliżej zmienianego koła. )Rozkładać podnośnik 2 do momentu
zetknięcia się podstawy z podłożem.
Upewnić się, czy oś podstawy podnośnika
znajduje się na środku miejsca
Alub B.
)
Podnosić samoch

178
Informacje praktyczne
Zakładanie koła
Po zmianie koła
Po założeniu koła zapasowego typu "dojazdowego" nie przekraczaćprędkości 80 km/h. Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego wASO SIECI PEUGEOT lub w warsztaciespecjalistycznym. Naprawić przebitą oponę i jaknajszybciej założyü.


Lista operacji
)Założyć koło na piastę.)Przykręcić śruby ręką. )Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1
wyposażonego w tuleję antykradzieżową 5
(jeżeli samochód jest w nią wyposażony).)Dokręcić wstępnie pozostałe śruby tylko zapomocą klucza do odkręcania śrub 1.
Zakładanie opon zimowych
Jeżeli samochód wyposażony jest w opony zimowe montowane na felgach stalowych, należy obowiązkowoużyüspecjalnych śrub dostępnych w ASOSIECI PEUGEOT lub w warsztaciespecjalistycznym.

179
7
Informacje praktyczne

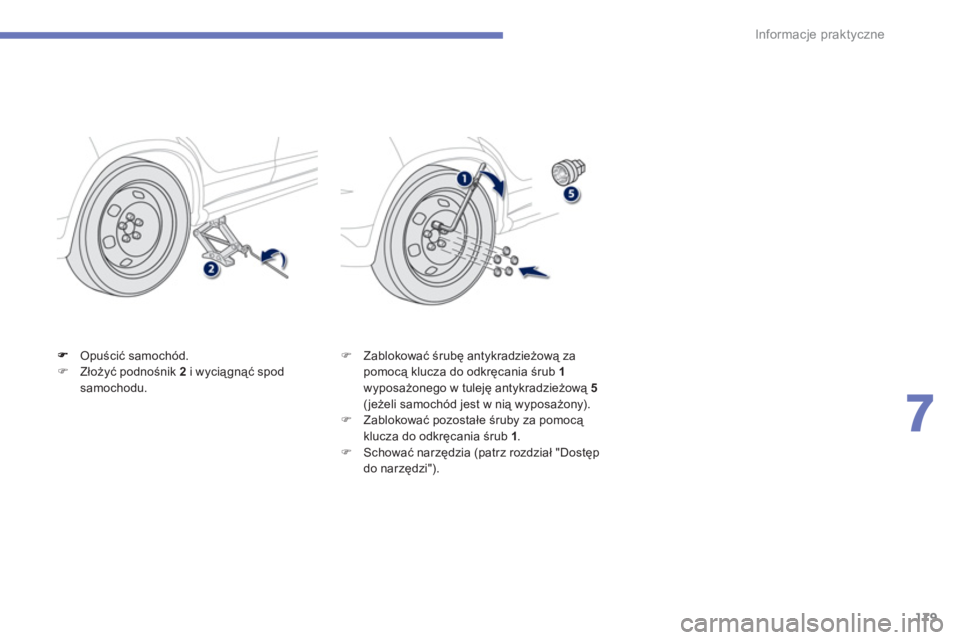

Opuścić samochód. )Złożyü podnośnik 2i wyciągnąć spod samochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1
wyposażonego w tuleję antykradzieżową 5 (jeżeli samochód jest w nią wyposażony). )
Zablokować pozostałe śruby za pomocą
klucza do odkręcania śrub 1.)
Schować narzędzia (patrz rozdział "Dostęp
do narzędzi").

180
Informacje praktyczne








Wymiana żarówki
W przypadku żarówek z występamitypu H1, H7... należy przestrzegać ichpołożenia, aby zapewnić lepszą jakość oświetlenia.

Reflektory wyposażone są w szybkiz poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentem,czy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia, nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
)Nie dotykać żarówki bezpośredniopalcami, używać szmatki niepozostawiającej włókien.Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typu anty UV. Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.
Niebezpieczeństwo
porażenia prądem
Zmiana żarówki ksenonowej (D1S-35W)musi być przeprowadzona w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.


Światła przednie
1.Kierunkowskazy(W Y21W-21W).2.Światła drogowe (H1- 55W).3.Światła mijania (H11- 55W) lub Reflektor ksenonowy (D1S-35W).4.Światła pozycyjne (W5W-5W).5.Światła dzienne(P13W-13W).6. Światła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).7.Przednie reflektory przeciwmgielne(H11- 55W).

181
7
Informacje praktyczne
Aby uzyskać dostęp do pokryw
zabezpieczających żarówki, należy wykonaćnastępujące czynności. )Wyciągnąć kołki podtrzymujące A.)Zdjąć pokrywę zabezpieczającą B.
Dostęp do żarówek Wymiana żarówki kierunkowskazu (1)
)
Obrócić oprawę żarówki o ćwierć obrotu w lewo i wyciągnąć ją. )
Pociągnąć żarówkę i wymienić na nową.
Szybsze miganie kontrolkikierunkowskazów (lewej albo prawej)sygnalizuje uszkodzenie jednej z żarówek z danej strony.

Przy montażu postępować w odwrotnejkolejności. Żar

182
Informacje praktyczne
pozycyjnych (4)
) Zdjąć plastikową pokrywę ochronną
pociągając za występ.)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją. )
Wyjąć żarówkę z gniazda naciskając
występ znajdujący się na dole.
)
Wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.

Wymiana żarówek świateł
drogowych (2)
) Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć ją.
)
Pociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnejkolejności.
Wymiana lamp świateł
dziennych / pozycyjnych (diody
elektroluminescencyjne-LED) (6)
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO SIECI PEUGEOT lub z
warsztatem specjalistycznym.

Wymiana żarówek światełmijania (3)

Informacje na temat wymiany tych żarówek można uzyskać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

Informac
je na temat wymiany żarówek można
uzyskać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

Wymiana żarówek refl ektorów przeciwmgielnych (7) / świateł dziennych (5)
