2012 PEUGEOT 4007 Omistajan Käsikirja (in Finnish)

1
HALLINTALAITTEET
Kokonaismatkamittari
näkyy näytön kentäs-
sä 1
ja osamatkamit-
tari kentässä 2
(katso
Matkamittarit-lukua).
Matkamittari (A ja B)
MITTARISTON NÄYTTMITTARISTON NÄYTTÖÖN
TULEVAT TIEDOT

Tietojen näyttö

Kun sytytysvirta on kytketty, paina INFO
-painiketta kojetaulussa mittariston va-
semmalla puolella, jolloin näyttöön
tulevat seuraavat tiedot peräkkäin:


- matkamittari A

- matkamittari B

- huoltomittari

- jäähdytysnesteen lämpötila

- ajomatka jäljellä olevalla polttoai-
neella

- ajotietokone

- säätövalikko. Huoltomittari osoittaa ajo-
kilometrimäärän ja käyt-
töajan ennen seuraavaa
huolto-ohjelman mukaista
määräaikaishuoltoa (kat-
so Huoltomittari-lukua).
Huoltomittari

Osoitus näyttää jäähdytys-
nesteen lämpötilan (katso
Jäähdytysnesteen lämpöti-
lan osoitus -lukua).


Jäähdytysnesteen lämpötila

Moottorin käydessä osoitus
ilmoittaa ajomatkan jäljel-
lä olevalla polttoaineella,
edellisten ajokilometrien
keskikulutuksen perusteella
(katso Ajomatka jäljellä ole-
valla polttoaineella -lukua).


Ajomatka jäljellä olevalla polttoaineella

Ajotietokone näyttää keski-
kulutuksen, keskinopeuden
ja hetkellisen kulutuksen
(katso Ajotietokone-lukua).


Ajotietokone

Kun auto on pysähdyk-
sissä
, seuraavia tietoja
voidaan muuttaa (katso
Toimintoparametrit-lukua):


- näytön kieli

- lämpötilayksikkö


- polttoaineen mittayksikkö


- keskikulutuksen ja keskinopeuden
nollauksen valinta

- taukomuistuttimen osoituksien väliaika.




Säätövalikko

1
HALLINTALAITTEET
Kokonaismatkamittari
näkyy näytön kentäs-
sä 1
ja välimatkamittari
kentässä 2
.
MATKAMITTARIT (A/B)

Kokonaismatkamittari mittaa ajoneu-
von käyttöaikana ajettua kokonaismat-
kaa ja nollattava välimatkamittari mittaa
välimatkoja.

Nollaaminen

Kun sytytysvirta on kytketty, paina INFO
-painiketta yli 2 sekunnin ajan, kunnes
näytön lukema muuttuu nolliksi.

Kun moottori käy, mittari
osoittaa jäähdytysnes-
teen lämpötilan.
JÄÄHDYTYSNESTEEN
LÄMPÖTILA
Jos osoitus lähestyy kriittistä
tasoa oi-
keassa laidassa, lämpötila on liian korkea.
Symboli vilkkuu, kun moottori alkaa yli-
kuumentua.

Auto on pysäytettävä mahdollisim-
man pian turvalliseen paikkaan
.

Odota muutaman minuutin ajan en-
nen moottorin sammuttamista
.
Odota, että moottori jäähtyy,
ennen kuin lisäät jäähdytysnes-
tettä. Jäähdytysjärjestelmä on
paineistettu.
Kun moottori käy
, osoi-
tus ilmoittaa ajokilomet-
rimäärän, joka voidaan
ajaa jäljellä olevalla
polttoaineella. Määrä on
laskettu edellisten ajoki-
lometrien keskikulutuk-
sen perusteella.
AJOMATKA JÄLJELLÄ OLEVALLA POLTTOAINEELLA ATKA JÄLJELLÄ OLEVALLA POLTTOAINEELLA
Kun ajomatkaa on jäljellä alle 50 kilometriä
,
näyttöön tulevat katkoviivat.
Lisää polttoainetta heti kun se on mah-
dollista. Jäljellä oleva ajomatka päivittyy
tällöin.
Kierrä korkkia ensin turvallisuus-
syistä kahden kierroksen verran
auki, jotta paine laskee.
Kun paine on laskenut, poista
tulppa ja lisää jäähdytysnestettä
tarvittaessa tasoon saakka.
Mene PEUGEOT -merkkikor-
jaamoon tai valtuutettuun kor-
jaamoon. Tämä lukema voi kasvaa, jos
ajotapa tai tietyyppi muuttuu,
koska hetkellinen kulutus laskee
silloin.
Jos polttoainetta lisätään vain
muutama litra, näyttöön tulee vir-
heellinen lukema. Polttoainesäiliö
pitää täyttää mahdollisimman
pian.
Kun akkukaapelit irrotetaan,
edelliset kulutustiedot poiste-
taan muistista. Näyttöön tuleva
lukema on tällöin ainoastaan
summittainen arvio.

1
HALLINTALAITTEET

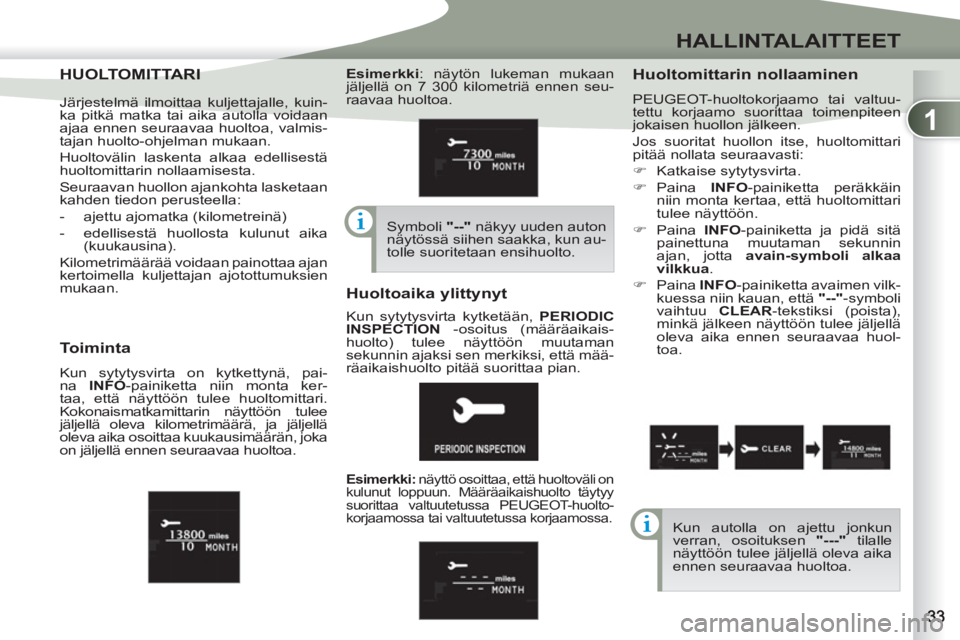

HUOLTOMITTARIHUOLTOMITTARI
Huoltomittarin nollaaminen

PEUGEOT-huoltokorjaamo tai valtuu-
tettu korjaamo suorittaa toimenpiteen
jokaisen huollon jälkeen.
Jos suoritat huollon itse, huoltomittari
pitää nollata seuraavasti:


)
Katkaise sytytysvirta.

)
Paina INFO
-painiketta peräkkäin
niin monta kertaa, että huoltomittari
tulee näyttöön.

)
Paina INFO
-painiketta ja pidä sitä
painettuna muutaman sekunnin
ajan, jotta avain-symboli alkaa
vilkkua
.

)
Paina INFO
-painiketta avaimen vilk-
kuessa niin kauan, että "--"
-symboli
vaihtuu CLEAR
-tekstiksi (poista),
minkä jälkeen näyttöön tulee jäljellä
oleva aika ennen seuraavaa huol-
toa.


Huoltoaika ylittynyt

Toiminta

Kun sytytysvirta on kytkettynä, pai-
na INFO
-painiketta niin monta ker-
taa, että näyttöön tulee huoltomittari.
Kokonaismatkamittarin näyttöön tulee
jäljellä oleva kilometrimäärä, ja jäljellä
oleva aika osoittaa kuukausimäärän, joka
on jäljellä ennen seuraavaa huoltoa.
Kun autolla on ajettu jonkun
verran, osoituksen "---"
tilalle
näyttöön tulee jäljellä oleva aika
ennen seuraavaa huoltoa. Järjestelmä ilmoittaa kuljettajalle, kuin-
ka pitkä matka tai aika autolla voidaan
ajaa ennen seuraavaa huoltoa, valmis-
tajan huolto-ohjelman mukaan.
Huoltovälin laskenta alkaa edellisestä
huoltomittarin nollaamisesta.
Seuraavan huollon ajankohta lasketaan
kahden tiedon perusteella:


- ajettu ajomatka (kilometreinä)

- edellisestä huollosta kulunut aika
(kuukausina).
Kilometrimäärää voidaan painottaa ajan
kertoimella kuljettajan ajotottumuksien
mukaan.
Esimerkki
: näytön lukeman mukaan
jäljellä on 7 300 kilometriä ennen seu-
raavaa huoltoa.
Symboli "--"
näkyy uuden auton
näytössä siihen saakka, kun au-
tolle suoritetaan ensihuolto.

Esimerkki: näyttö osoittaa, että huoltoväli on
kulunut loppuun. Määräaikaishuolto täytyy
suorittaa valtuutetussa PEUGEOT-huolto-
korjaamossa tai valtuutetussa korjaamossa.

Kun sytytysvirta kytketään, PERIODIC
INSPECTION
-osoitus (määräaikais-
huolto) tulee näyttöön muutaman
sekunnin ajaksi sen merkiksi, että mää-
räaikaishuolto pitää suorittaa pian.

1
HALLINTALAITTEET
AJOTIETOKONE
Keskikulutus
(l/100 km tai km/l
tai mpg)
Keskikulutus tarkoittaa
keskimääräistä polttoai-
neenkulutusta edellisen
nollauksen jälkeen.
Luku vaihtelee ajotavan ja tien
profi ilin mukaan: lukema nou-
see ja laskee.


Keskinopeus (km/h
tai mph)
Osoittaa keskinopeuden
edellisen nollauksen jäl-
keen.


Tietojen nollaaminen

Kun sytytysvirta kytketään, tiedot nol-
lautuvat automaattisesti.
Jos näyttöön tulee viivamerkin-
tä "---", joka ei poistu näytös-
tä, ota yhteyttä valtuutettuun
PEUGEOT-huoltokorjaamoon
tai valtuutettuun korjaamoon.


Hetkellinen kulutus
(l/100 km tai km/l tai
mpg)
Osoittaa polttoaineen
keskikulutuksen edellis-
ten sekuntien aikana.


Tietojen näyttö

Sytytysvirran ollessa kytkettynä INFO
-
näppäimellä saadaan mittariston va-
semmalle puolelle kojetaulun näyttöön
seuraavat tiedot:


- keskikulutus

- keskinopeus

- hetkellinen kulutus. Kun näytössä on haluttu tieto, paina
INFO
-painiketta yli kahden sekunnin
ajan niin kaikki tiedot nollautuvat.

Automaattitoiminto
Jos virta-avain jää virtalukkoon OFF-
asentoon yli neljän tunnin ajaksi, tiedot
nollautuvat automaattisesti.

1
HALLINTALAITTEET

Kun auto on pysäköity-
nä, seuraavia parametreja
voidaan muuttaa:


- keskikulutuksen ja
keskinopeuden nolla-
uksen valinta

- polttoaineenkulutuksen
yksikkö

- lämpötilanäytön yksikkö

- näytön kieli

-

INFO
-painikkeen merkkiäänen käyt-
töönotto/poisto käytöstä

- taukomuistuttimen näyttöväli

- tehdasparametrien palautus.

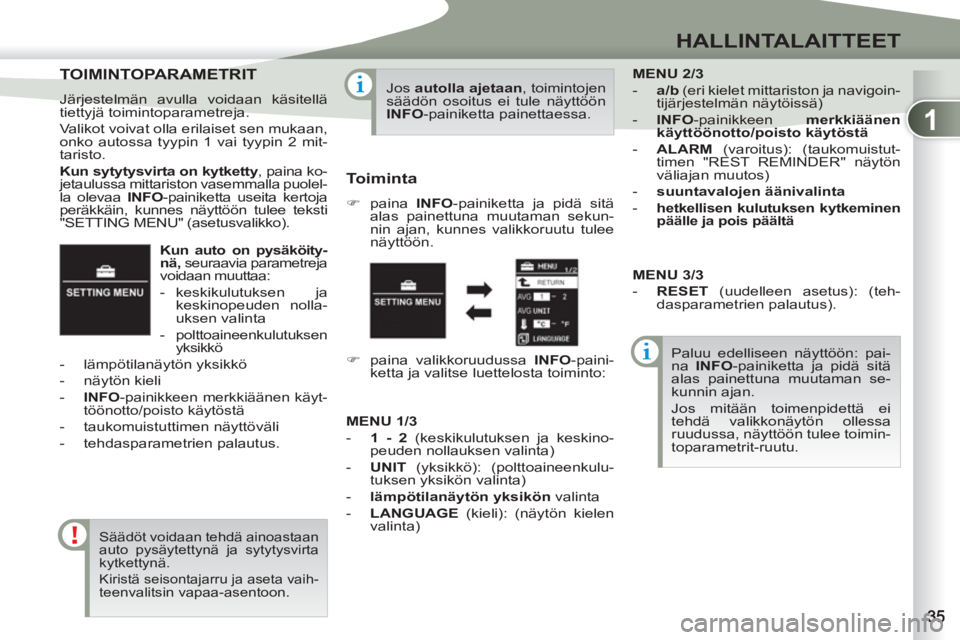

TOIMINTOPARAMET
TOIMINTOPARAMETRIT

Järjestelmän avulla voidaan käsitellä
tiettyjä toimintoparametreja.
Valikot voivat olla erilaiset sen mukaan,
onko autossa tyypin 1 vai tyypin 2 mit-
taristo.

Kun sytytysvirta on kytketty
, paina ko-
jetaulussa mittariston vasemmalla puolel-
la olevaa INFO
-painiketta useita kertoja
peräkkäin, kunnes näyttöön tulee teksti
"SETTING MENU" (asetusvalikko).
Säädöt voidaan tehdä ainoastaan
auto pysäytettynä ja sytytysvirta
kytkettynä.
Kiristä seisontajarru ja aseta vaih-teenvalitsin vapaa-asentoon.

Jos autolla ajetaan
, toimintojen
säädön osoitus ei tule näyttöön
INFO
-painiketta painettaessa.


Toiminta



)
paina INFO
-painiketta ja pidä sitä
alas painettuna muutaman sekun-
nin ajan, kunnes valikkoruutu tulee
näyttöön.
Paluu edelliseen näyttöön: pai-
na INFO
-painiketta ja pidä sitä
alas painettuna muutaman se-
kunnin ajan.
Jos mitään toimenpidettä ei
tehdä valikkonäytön ollessa
ruudussa, näyttöön tulee toimin-
toparametrit-ruutu.
)
paina valikkoruudussa INFO
-paini-
ketta ja valitse luettelosta toiminto:


MENU 2/3



- a/b
(eri kielet mittariston ja navigoin-
tijärjestelmän näytöissä)

- INFO
-painikkeen merkkiäänen
käyttöönotto/poisto käytöstä


- ALARM
(varoitus): (taukomuistut-
timen "REST REMINDER" näytön
väliajan muutos)

- suuntavalojen äänivalinta


-
hetkellisen kulutuksen kytkeminen
päälle ja pois päältä



MENU 1/3



- 1 - 2 (keskikulutuksen ja keskino-
peuden nollauksen valinta)

- UNIT
(yksikkö): (polttoaineenkulu-
tuksen yksikön valinta)

- lämpötilanäytön yksikön
valinta

- LANGUAGE
(kieli): (näytön kielen
valinta)
MENU 3/3



- RESET
(uudelleen asetus): (teh-
dasparametrien palautus).

1
HALLINTALAITTEET

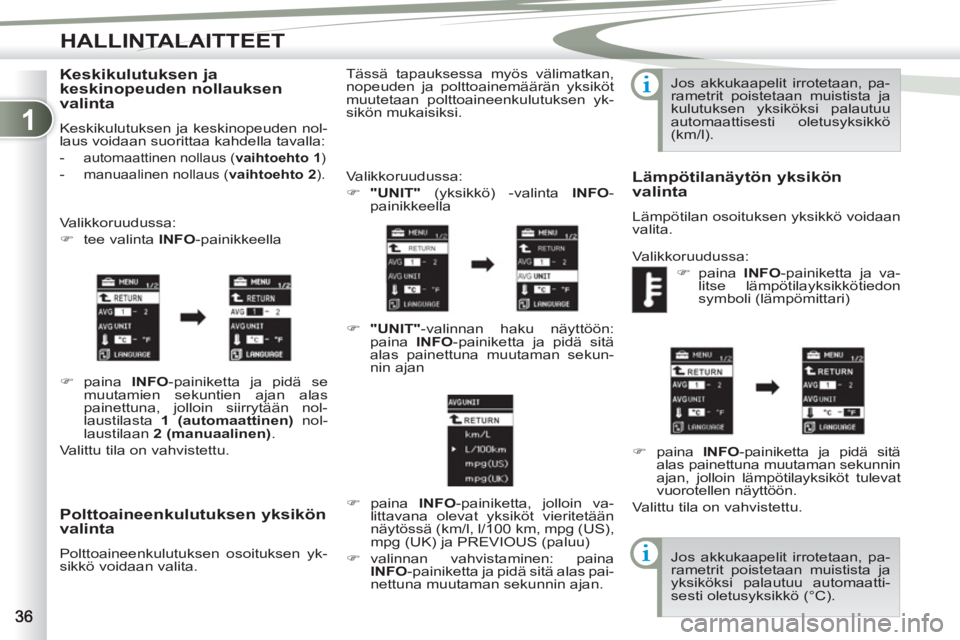

Polttoaineenkulutuksen yksikön
valinta
Polttoaineenkulutuksen osoituksen yk-
sikkö voidaan valita. Valikkoruudussa:


)
"UNIT"
(yksikkö) -valinta INFO
-
painikkeella

)
"

UNIT

"
-valinnan haku näyttöön:
paina INFO
-painiketta ja pidä sitä
alas painettuna muutaman sekun-
nin ajan

)
paina INFO
-painiketta, jolloin va-
littavana olevat yksiköt vieritetään
näytössä (km/l, l/100 km, mpg (US),
mpg (UK) ja PREVIOUS (paluu)

)
valinnan vahvistaminen: paina
INFO
-painiketta ja pidä sitä alas pai-
nettuna muutaman sekunnin ajan. Tässä tapauksessa myös välimatkan,
nopeuden ja polttoainemäärän yksiköt
muutetaan polttoaineenkulutuksen yk-
sikön mukaisiksi. Jos akkukaapelit irrotetaan, pa-
rametrit poistetaan muistista ja
kulutuksen yksiköksi palautuu
automaattisesti oletusyksikkö
(km/l).


Lämpötilanäytön yksikön
valinta
Lämpötilan osoituksen yksikkö voidaan
valita.
Valikkoruudussa:


)
paina INFO
-painiketta ja va-
litse lämpötilayksikkötiedon
symboli (lämpömittari)

)
paina INFO
-painiketta ja pidä sitä
alas painettuna muutaman sekunnin
ajan, jolloin lämpötilayksiköt tulevat
vuorotellen näyttöön.
Valittu tila on vahvistettu.
Jos akkukaapelit irrotetaan, pa-
rametrit poistetaan muistista ja
yksiköksi palautuu automaatti-
sesti oletusyksikkö (°C).


Keskikulutuksen ja
keskinopeuden nollauksen
valinta
Keskikulutuksen ja keskinopeuden nol-
laus voidaan suorittaa kahdella tavalla:


-
automaattinen nollaus ( vaihtoehto 1
)


- manuaalinen nollaus ( vaihtoehto 2
).

Valikkoruudussa:


)
tee valinta INFO
-painikkeella

)
paina INFO
-painiketta ja pidä se
muutamien sekuntien ajan alas
painettuna, jolloin siirrytään nol-
laustilasta 1 (automaattinen)
nol-
laustilaan 2 (manuaalinen)
.
Valittu tila on vahvistettu.

1
HALLINTALAITTEET

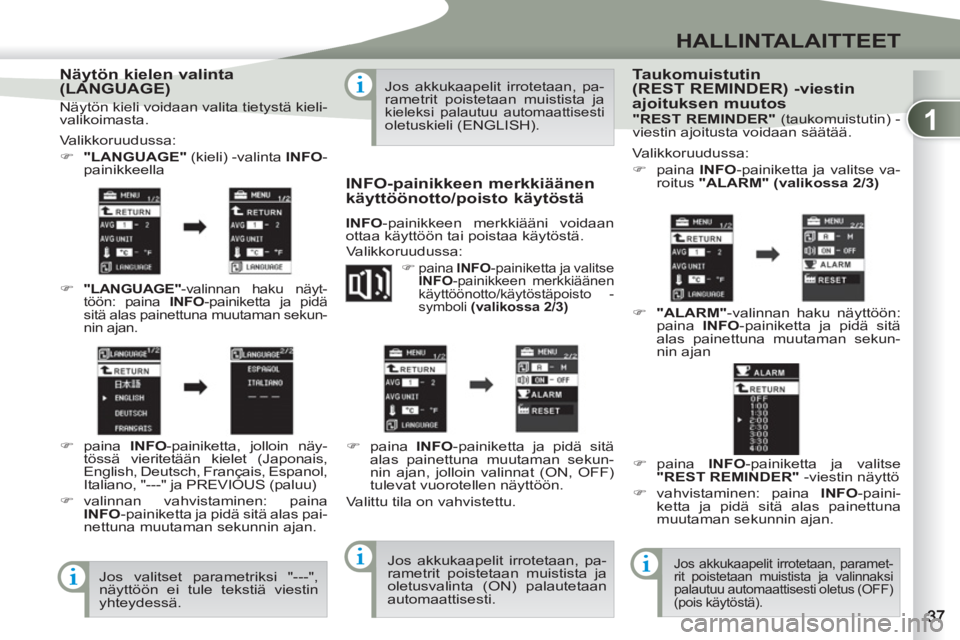

Näytön kielen valinta
(LANGUAGE)
Valikkoruudussa:


)
"LANGUAGE"
(kieli) -valinta INFO
-
painikkeella

)


"

LANGUAGE

"
-valinnan haku näyt-
töön: paina INFO-painiketta ja pidä
sitä alas painettuna muutaman sekun-
nin ajan.

)
paina INFO
-painiketta, jolloin näy-
tössä vieritetään kielet (Japonais,
English, Deutsch, Français, Espanol,
Italiano, "---" ja PREVIOUS (paluu)

)
valinnan vahvistaminen: paina
INFO
-painiketta ja pidä sitä alas pai-
nettuna muutaman sekunnin ajan.
Jos valitset parametriksi "---",
näyttöön ei tule tekstiä viestin
yhteydessä. Jos akkukaapelit irrotetaan, pa-
rametrit poistetaan muistista ja
kieleksi palautuu automaattisesti oletuskieli (ENGLISH).


INFO-painikkeen merkkiäänen
käyttöönotto/poisto käytöstä

INFO
-painikkeen merkkiääni voidaan
ottaa käyttöön tai poistaa käytöstä.
Valikkoruudussa:


)

paina INFO
-painiketta ja valitse
INFO
-painikkeen merkkiäänen
käyttöönotto/käytöstäpoisto -
symboli (valikossa 2/3)


)
paina INFO
-painiketta ja pidä sitä
alas painettuna muutaman sekun-
nin ajan, jolloin valinnat (ON, OFF)
tulevat vuorotellen näyttöön.
Valittu tila on vahvistettu.
Jos akkukaapelit irrotetaan, pa-
rametrit poistetaan muistista ja
oletusvalinta (ON) palautetaan
automaattisesti.


Taukomuistutin
(REST REMINDER) -viestin
ajoituksen muutos
Valikkoruudussa:


)
paina INFO
-painiketta ja valitse va-
roitus "ALARM" (valikossa 2/3)


)
"

ALARM"
-valinnan haku näyttöön:
paina INFO
-painiketta ja pidä sitä
alas painettuna muutaman sekun-
nin ajan

)
paina INFO
-painiketta ja valitse
"REST REMINDER"
-viestin näyttö

)
vahvistaminen: paina INFO
-paini-
ketta ja pidä sitä alas painettuna
muutaman sekunnin ajan.

Jos akkukaapelit irrotetaan, paramet-
rit poistetaan muistista ja valinnaksi
palautuu automaattisesti oletus (OFF)
(pois käytöstä).

Näytön kieli voidaan valita tietystä kieli-
valikoimasta.
"REST REMINDER

"
(taukomuistutin) -
viestin ajoitusta voidaan säätää.

1

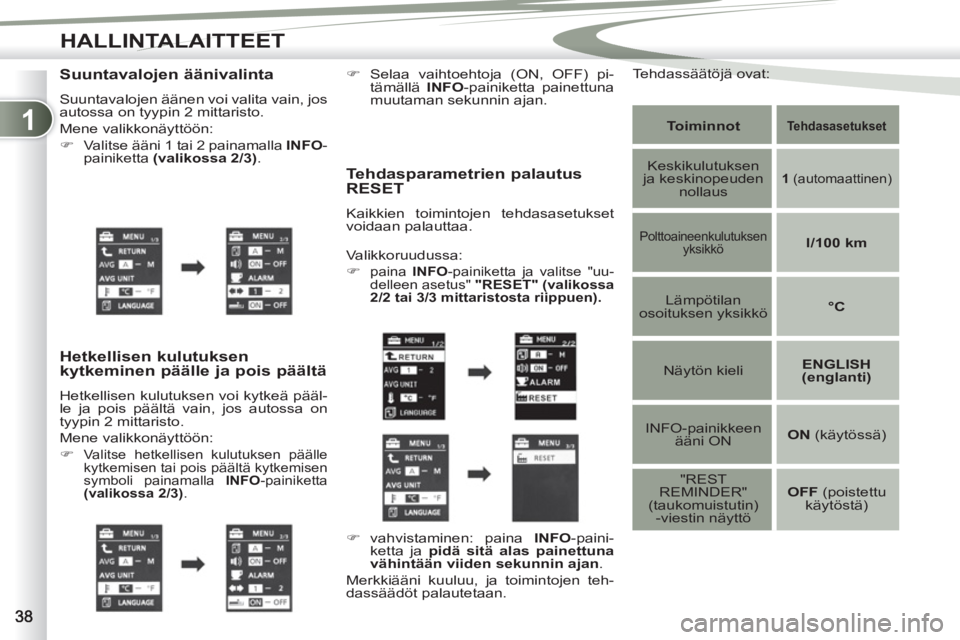

HALLINTALAITTEET

Suuntavalojen äänivalinta

Suuntavalojen äänen voi valita vain, jos
autossa on tyypin 2 mittaristo.
Mene valikkonäyttöön:


)

Valitse ääni 1 tai 2 painamalla INFO
-
painiketta (valikossa 2/3)
.



Hetkellisen kulutuksen
kytkeminen päälle ja pois päältä
Hetkellisen kulutuksen voi kytkeä pääl-
le ja pois päältä vain, jos autossa on
tyypin 2 mittaristo.
Mene valikkonäyttöön:


)

Valitse hetkellisen kulutuksen päälle
kytkemisen tai pois päältä kytkemisen
symboli painamalla INFO
-painiketta
(valikossa 2/3)
.


Tehdasparametrien palautus
RESET
Kaikkien toimintojen tehdasasetukset
voidaan palauttaa.

Toiminnot





Tehdasasetukset




Keskikulutuksen
ja keskinopeuden
nollaus


1
(automaattinen)


Polttoaineenkulutuksen
yksikkö

l/100 km

Lämpötilan
osoituksen yksikkö
°C

Näytön kieli

ENGLISH
(englanti)



INFO-painikkeen
ääni ON

ON
(käytössä)

"REST
REMINDER"
(taukomuistutin)
-viestin näyttö

OFF
(poistettu
käytöstä)
Valikkoruudussa:


)

paina INFO
-painiketta ja valitse "uu-
delleen asetus" "

RESET"
(valikossa
2/2 tai 3/3 mittaristosta riippuen).



)
vahvistaminen: paina INFO
-paini-
ketta ja pidä sitä alas painettuna
vähintään viiden sekunnin ajan
.
Merkkiääni kuuluu, ja toimintojen teh-
dassäädöt palautetaan.

)
Selaa vaihtoehtoja (ON, OFF) pi-
tämällä INFO
-painiketta painettuna
muutaman sekunnin ajan.
Tehdassäätöjä ovat:
