2012 PEUGEOT 4007 Omistajan Käsikirja (in Finnish)

9
HYÖDYLLISIÄ TIETOJA

Pysäköinti
Pysäytä auto sellaiseen paik-
kaan, ettei se häiritse muuta
liikennettä. Mikäli mahdollista,
alustan, jolle auto pysäköidään,
on oltava tasainen ja pitävä.
Kiristä käsijarru, katkaise virta ja
kytke päälle ykkösvaihde, jotta
pyörät lukkiutuisivat.
Aseta tarvittaessa kiila vaihdet-
tavaa pyörää vinosti vastapäätä
olevan pyörän molemmille puo-
lille.
Älä koskaan mene auton alle,
kun se on tunkin varassa. Käytä
pukkeja.

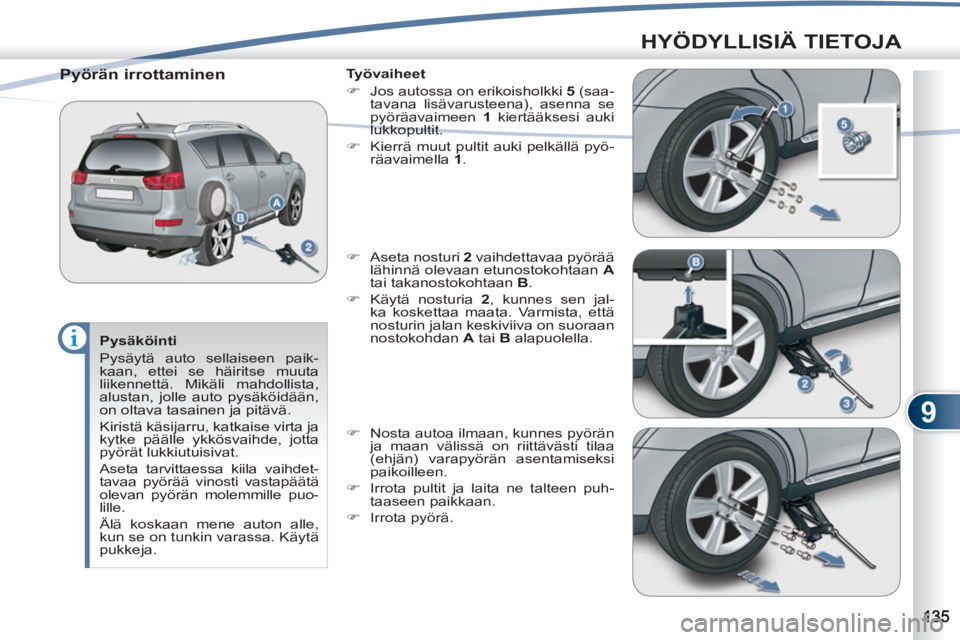

Pyörän irrottaminen

Työvaiheet


)
Jos autossa on erikoisholkki 5
(saa-
tavana lisävarusteena), asenna se
pyöräavaimeen 1
kiertääksesi auki
lukkopultit.

)
Kierrä muut pultit auki pelkällä pyö-
räavaimella 1
.

)
Aseta nosturi 2
vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A

tai takanostokohtaan B
.

)
Käytä nosturia 2
, kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A
tai B
alapuolella.

)
Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

)
Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.

)
Irrota pyörä.

9
HYÖDYLLISIÄ TIETOJA

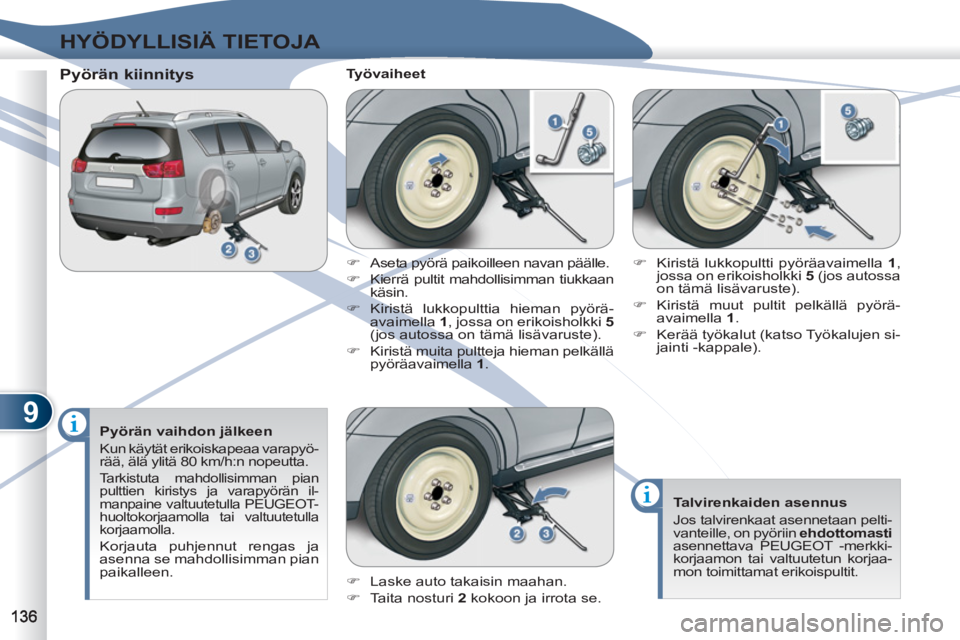

Pyörän vaihdon jälkeen
Kun käytät erikoiskapeaa varapyö-
rää, älä ylitä 80 km/h:n nopeutta.
Tarkistuta mahdollisimman pian
pulttien kiristys ja varapyörän il-
manpaine valtuutetulla PEUGEOT-
huoltokorjaamolla tai valtuutetulla
korjaamolla.
Korjauta puhjennut rengas ja
asenna se mahdollisimman pian
paikalleen.


Pyörän kiinnitys

Työvaiheet

)
Laske auto takaisin maahan.

)
Taita nosturi 2
kokoon ja irrota se.
)
Kiristä lukkopultti pyöräavaimella 1
,
jossa on erikoisholkki 5
(jos autossa
on tämä lisävaruste).

)
Kiristä muut pultit pelkällä pyörä-
avaimella 1
.

)
Kerää työkalut (katso Työkalujen si-
jainti -kappale).


Talvirenkaiden asennus

Jos talvirenkaat asennetaan pelti-
vanteille, on pyöriin ehdottomasti

asennettava PEUGEOT -merkki-
korjaamon tai valtuutetun korjaa-
mon toimittamat erikoispultit.




)
Aseta pyörä paikoilleen navan päälle.

)
Kierrä pultit mahdollisimman tiukkaan
käsin.

)
Kiristä lukkopulttia hieman pyörä-
avaimella 1
, jossa on erikoisholkki 5

(jos autossa on tämä lisävaruste).

)
Kiristä muita pultteja hieman pelkällä
pyöräavaimella 1
.

9
HYÖDYLLISIÄ TIETOJA

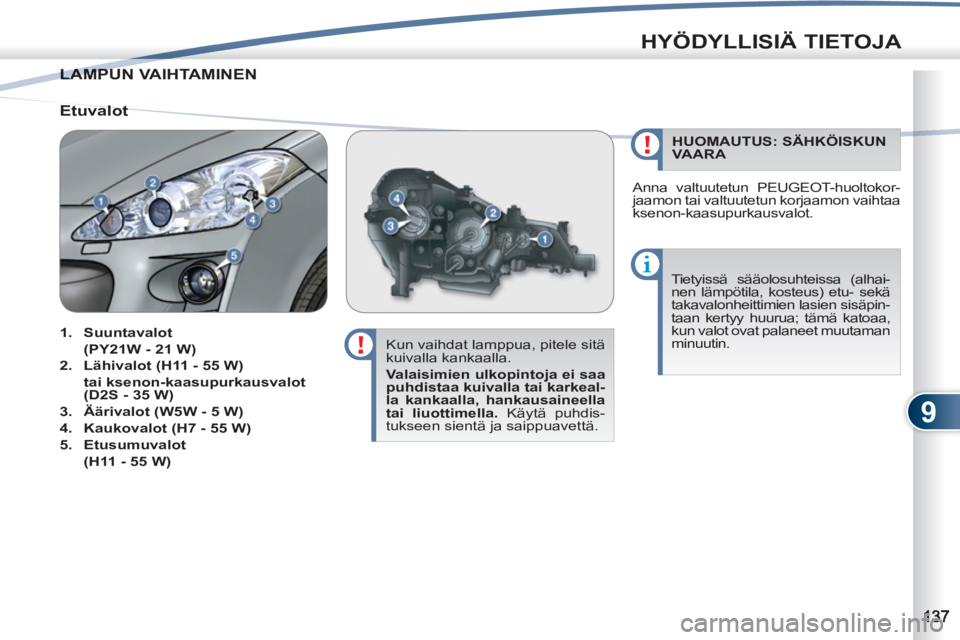

LAMPUN VAIHTAMINEN LAMPU

Kun vaihdat lamppua, pitele sitä
kuivalla kankaalla.

Valaisimien ulkopintoja ei saa
puhdistaa kuivalla tai karkeal-
la kankaalla, hankausaineella
tai liuottimella.
Käytä puhdis-
tukseen sientä ja saippuavettä. Tietyissä sääolosuhteissa (alhai-
nen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpin-
taan kertyy huurua; tämä katoaa,
kun valot ovat palaneet muutaman
minuutin.



Etuvalot



1.
Suuntavalot

(PY21W - 21 W)


2.
Lähivalot
(H11 - 55 W)

tai ksenon-kaasupurkausvalot
(D2S - 35 W)


3.
Äärivalot (W5W - 5 W)


4.
Kaukovalot (H7 - 55 W)


5.
Etusumuvalot

(H11 - 55 W)


HUOMAUTUS: SÄHKÖISKUN
VAARA
Anna valtuutetun PEUGEOT-huoltokor-
jaamon tai valtuutetun korjaamon vaihtaa
ksenon-kaasupurkausvalot.

9
HYÖDYLLISIÄ TIETOJA

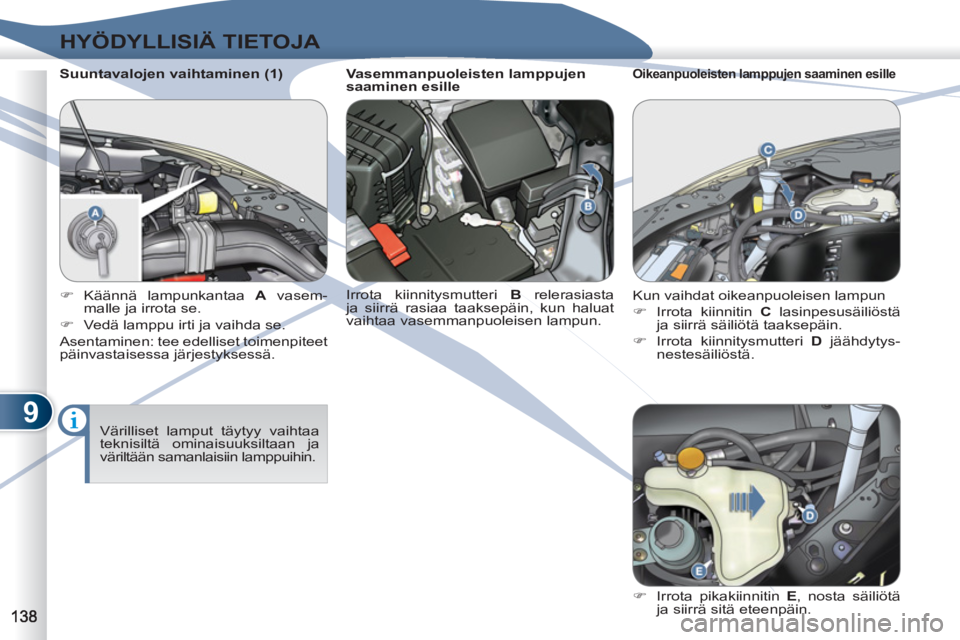

Suuntavalojen vaihtaminen (1)
Värilliset lamput täytyy vaihtaa
teknisiltä ominaisuuksiltaan ja
väriltään samanlaisiin lamppuihin.

)
Käännä lampunkantaa A
vasem-
malle ja irrota se.

)
Vedä lamppu irti ja vaihda se.
Asentaminen: tee edelliset toimenpiteet
päinvastaisessa järjestyksessä.
Vasemmanpuoleisten lamppujen
saaminen esille
Irrota kiinnitysmutteri B
relerasiasta
ja siirrä rasiaa taaksepäin, kun haluat
vaihtaa vasemmanpuoleisen lampun. Oikeanpuoleisten lamppujen saaminen esille

Kun vaihdat oikeanpuoleisen lampun


)
Irrota kiinnitin C
lasinpesusäiliöstä
ja siirrä säiliötä taaksepäin.

)
Irrota kiinnitysmutteri D
jäähdytys-
nestesäiliöstä.

)
Irrota pikakiinnitin E
, nosta säiliötä
ja siirrä sitä eteenpäin.

9
HYÖDYLLISIÄ TIETOJA

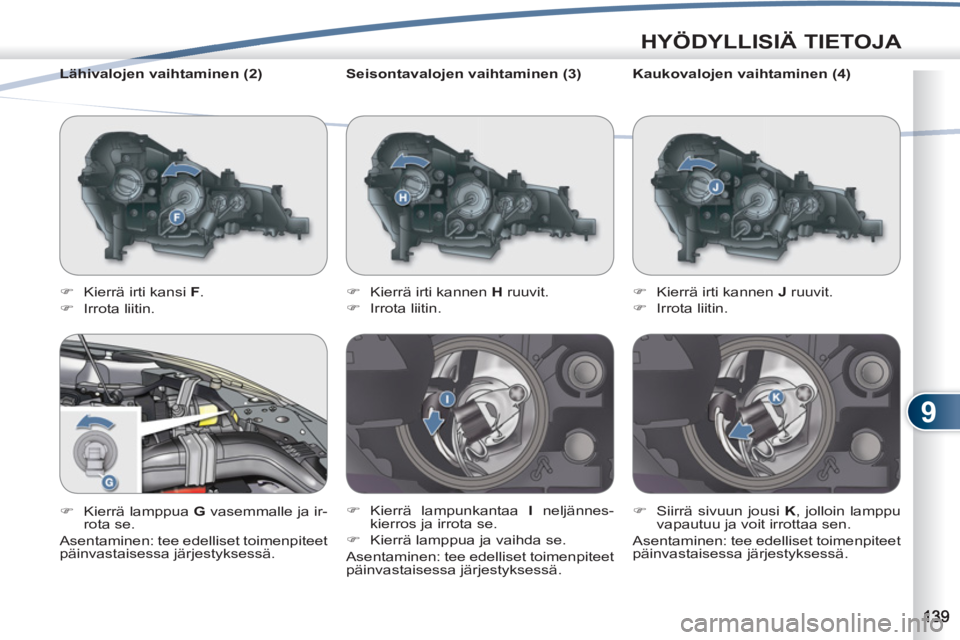

Seisontavalojen vaihtaminen (3)


)
Kierrä irti kannen H
ruuvit.

)
Irrota liitin.

)
Kierrä lampunkantaa I
neljännes-
kierros ja irrota se.

)
Kierrä lamppua ja vaihda se.
Asentaminen: tee edelliset toimenpiteet
päinvastaisessa järjestyksessä.

)
Kierrä irti kansi F
.

)
Irrota liitin.

)
Kierrä lamppua G
vasemmalle ja ir-
rota se.
Asentaminen: tee edelliset toimenpiteet
päinvastaisessa järjestyksessä.
Lähivalojen vaihtaminen (2)
Kaukovalojen vaihtaminen (4)


)
Kierrä irti kannen J
ruuvit.

)
Irrota liitin.

)
Siirrä sivuun jousi K
, jolloin lamppu
vapautuu ja voit irrottaa sen.
Asentaminen: tee edelliset toimenpiteet
päinvastaisessa järjestyksessä.

9
HYÖDYLLISIÄ TIETOJA


)

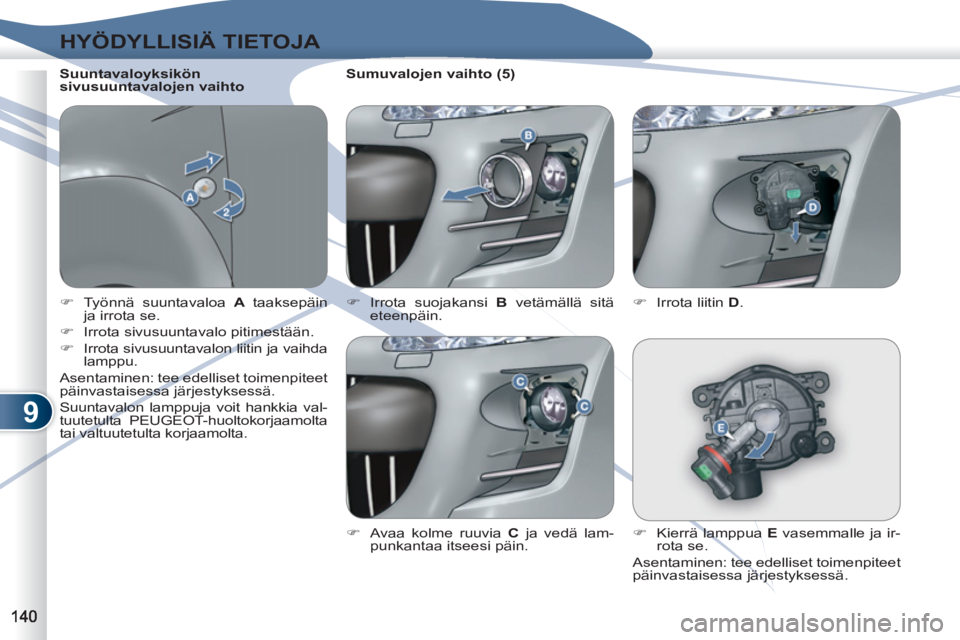

Työnnä suuntavaloa A
taaksepäin
ja irrota se.

)
Irrota sivusuuntavalo pitimestään.

)
Irrota sivusuuntavalon liitin ja vaihda
lamppu.
Asentaminen: tee edelliset toimenpiteet
päinvastaisessa järjestyksessä.
Suuntavalon lamppuja voit hankkia val-
tuutetulta PEUGEOT-huoltokorjaamolta
tai valtuutetulta korjaamolta.
Suuntavaloyksikön
sivusuuntavalojen vaihto


)
Irrota suojakansi B
vetämällä sitä
eteenpäin.
Sumuvalojen vaihto (5)

)
Avaa kolme ruuvia C
ja vedä lam-
punkantaa itseesi päin.
)
Irrota liitin D
.

)
Kierrä lamppua E
vasemmalle ja ir-
rota se.
Asentaminen: tee edelliset toimenpiteet
päinvastaisessa järjestyksessä.

9
HYÖDYLLISIÄ TIETOJA









































Takavalot



1.
Lisäjarruvalo (ledit)


2.

Jarruvalot

/äärivalot (21/5 - W21W - 5 W)


3.
Suuntavalot (WY21W - 21 W)


4.
Peruutusvalot (W21W - 21 W)


5.
Rekisterikilven valot (W5W - 5W)


6.
Sumuvalot (W21W - 21 W)


Jarru-, seisonta- ja suuntavalojen
vaihtaminen
Nämä lamput vaihdetaan ulkopuolelta
käsin, tavaratilan luukku auki:


)
Avaa tavaratilan luukku (katso luku
"Ovet ja luukut").

)
Irrota kaksi valoyksikön kiinnitysruu-
via A
.

)
Ota valoyksikkö pois ulkokautta.
)
Kierrä holkkia C
vasemmalle ja
poista se.

)
Vedä lamppu D
pois ja vaihda se.
Asenna valoyksikkö päinvastaisessa
järjestyksessä.

)
Käännä holkkia B
vasemmalle ja
poista se.

)
Vedä lamppu pois ja vaihda se. Kun asennat valoyksikön paikalleen,
aseta molemmat tapit E
ajoneuvon
puolella oleviin aukkoihin. Keltaisten valojen, esimerkik-
si suuntavalojen lamput täytyy
vaihtaa samanmallisiin ja -värisiin
lamppuihin.

Lisäjarruvalon vaihto (ledit)
Kaikki ledivaloja koskevat työt täytyy
antaa valtuutetun PEUGEOT-huolto-
korjaamon tai valtuutetun korjaamon
tehtäväksi.

9
HYÖDYLLISIÄ TIETOJA

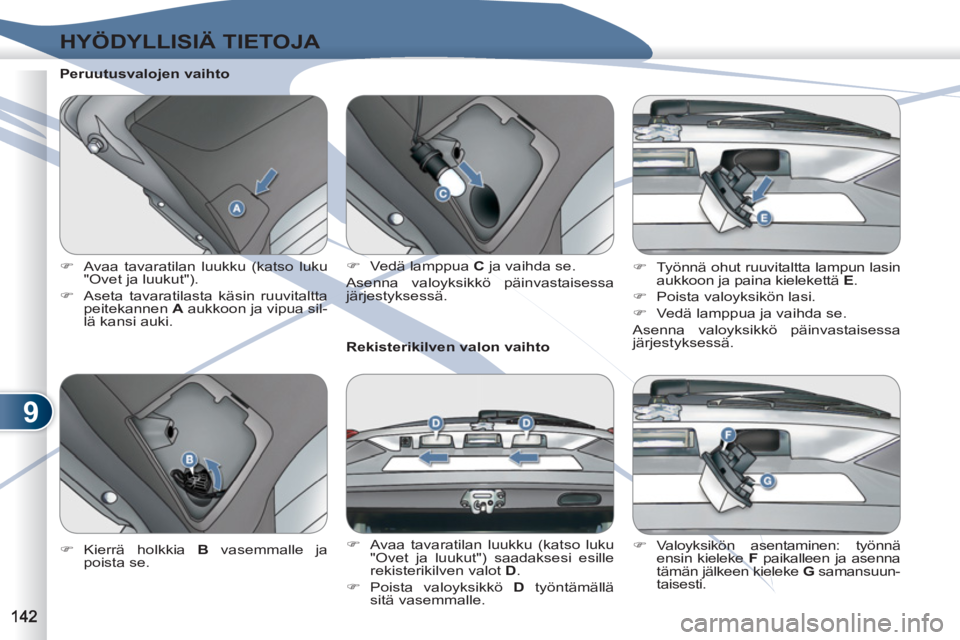

Peruutusvalojen vaihto


)
Avaa tavaratilan luukku (katso luku
"Ovet ja luukut").

)
Aseta tavaratilasta käsin ruuvitaltta
peitekannen A
aukkoon ja vipua sil-
lä kansi auki.

Rekisterikilven valon vaihto


)
Avaa tavaratilan luukku (katso luku
"Ovet ja luukut") saadaksesi esille
rekisterikilven valot D
.

)
Poista valoyksikkö D
työntämällä
sitä vasemmalle.
)
Kierrä holkkia B
vasemmalle ja
poista se.
)
Vedä lamppua C
ja vaihda se.
Asenna valoyksikkö päinvastaisessa
järjestyksessä.
)
Työnnä ohut ruuvitaltta lampun lasin
aukkoon ja paina kielekettä E
.

)
Poista valoyksikön lasi.

)
Vedä lamppua ja vaihda se.
Asenna valoyksikkö päinvastaisessa
järjestyksessä.


)
Valoyksikön asentaminen: työnnä
ensin kieleke F
paikalleen ja asenna
tämän jälkeen kieleke G
samansuun-
taisesti.
