2012 PEUGEOT 4007 Omistajan Käsikirja (in Finnish)

9
HYÖDYLLISIÄ TIETOJA

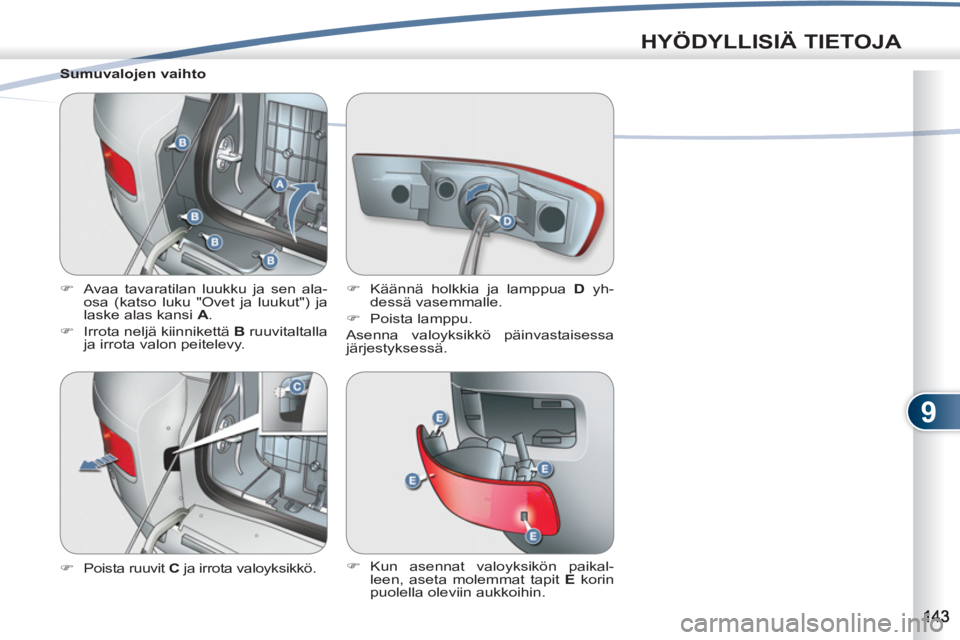

Sumuvalojen vaihto


)
Avaa tavaratilan luukku ja sen ala-
osa (katso luku "Ovet ja luukut") ja
laske alas kansi A
.

)
Irrota neljä kiinnikettä B
ruuvitaltalla
ja irrota valon peitelevy.

)
Poista ruuvit C
ja irrota valoyksikkö.
)
Käännä holkkia ja lamppua D
yh-
dessä vasemmalle.

)
Poista lamppu.
Asenna valoyksikkö päinvastaisessa
järjestyksessä.


)
Kun asennat valoyksikön paikal-
leen, aseta molemmat tapit E
korin
puolella oleviin aukkoihin.

9
HYÖDYLLISIÄ TIETOJA

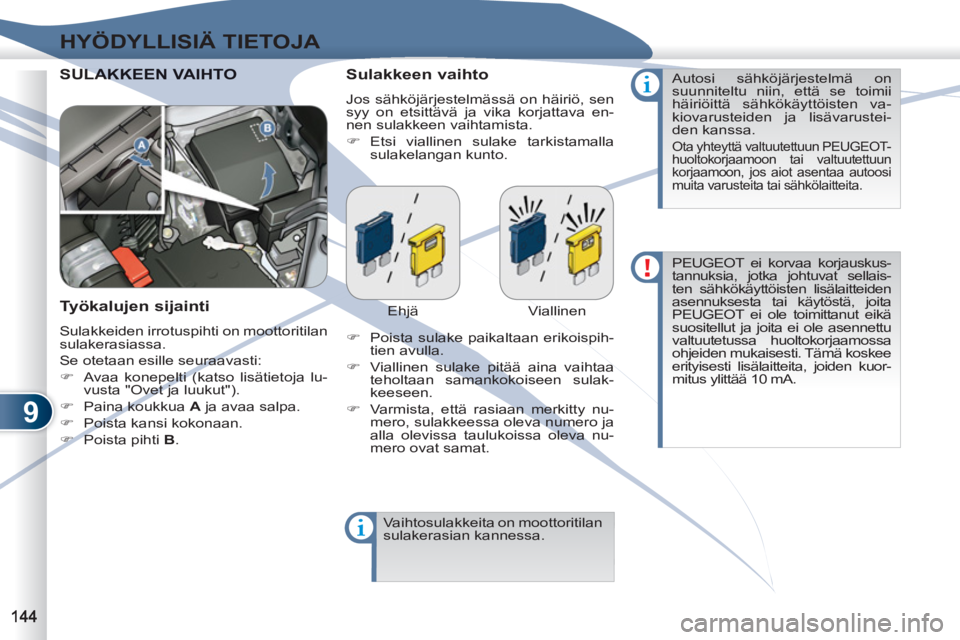

SULAKLAKKEEN VAIHTO
Sulakkeen vaihto

Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja vika korjattava en-
nen sulakkeen vaihtamista.


)
Etsi viallinen sulake tarkistamalla
sulakelangan kunto.


Työkalujen sijainti

Sulakkeiden irrotuspihti on moottoritilan
sulakerasiassa.
Se otetaan esille seuraavasti:


)
Avaa konepelti (katso lisätietoja lu-
vusta "Ovet ja luukut").

)
Paina koukkua A
ja avaa salpa.

)
Poista kansi kokonaan.

)
Poista pihti B
.
Ehjä Viallinen


)
Poista sulake paikaltaan erikoispih-
tien avulla.

)
Viallinen sulake pitää aina vaihtaa
teholtaan samankokoiseen sulak-
keeseen.

)
Varmista, että rasiaan merkitty nu-
mero, sulakkeessa oleva numero ja
alla olevissa taulukoissa oleva nu-
mero ovat samat.
Vaihtosulakkeita on moottoritilan
sulakerasian kannessa. Autosi sähköjärjestelmä on
suunniteltu niin, että se toimii
häiriöittä sähkökäyttöisten va-
kiovarusteiden ja lisävarustei-
den kanssa.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon, jos aiot asentaa autoosi
muita varusteita tai sähkölaitteita.
PEUGEOT ei korvaa korjauskus-
tannuksia, jotka johtuvat sellais-
ten sähkökäyttöisten lisälaitteiden
asennuksesta tai käytöstä, joita
PEUGEOT ei ole toimittanut eikä
suositellut ja joita ei ole asennettu
valtuutetussa huoltokorjaamossa
ohjeiden mukaisesti. Tämä koskee
erityisesti lisälaitteita, joiden kuor-
mitus ylittää 10 mA.

9
HYÖDYLLISIÄ TIETOJA

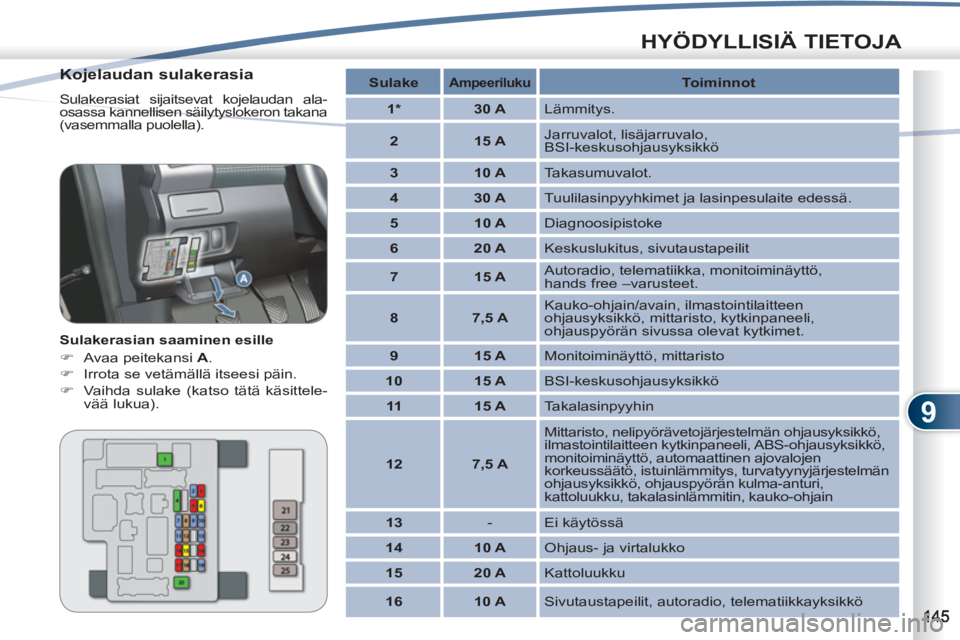

Kojelaudan sulakerasia

Sulakerasiat sijaitsevat kojelaudan ala-
osassa kannellisen säilytyslokeron takana
(vasemmalla puolella).

Sulakerasian saaminen esille


)
Avaa peitekansi A
.

)
Irrota se vetämällä itseesi päin.

)
Vaihda sulake (katso tätä käsittele-
vää lukua).

Sulake



Ampeeriluku




Toiminnot




1*



30 A

Lämmitys.


2



15 A

Jarruvalot, lisäjarruvalo,
BSI-keskusohjausyksikkö


3



10 A

Takasumuvalot.


4



30 A

Tuulilasinpyyhkimet ja lasinpesulaite edessä.


5



10 A

Diagnoosipistoke


6



20 A

Keskuslukitus, sivutaustapeilit


7



15 A

Autoradio, telematiikka, monitoiminäyttö,
hands free –varusteet.


8



7,5 A

Kauko-ohjain/avain, ilmastointilaitteen
ohjausyksikkö, mittaristo, kytkinpaneeli,
ohjauspyörän sivussa olevat kytkimet.


9



15 A

Monitoiminäyttö, mittaristo


10



15 A

BSI-keskusohjausyksikkö


11



15 A

Takalasinpyyhin


12



7,5 A

Mittaristo, nelipyörävetojärjestelmän ohjausyksikkö,
ilmastointilaitteen kytkinpaneeli, ABS-ohjausyksikkö,
monitoiminäyttö, automaattinen ajovalojen
korkeussäätö, istuinlämmitys, turvatyynyjärjestelmän
ohjausyksikkö, ohjauspyörän kulma-anturi,
kattoluukku, takalasinlämmitin, kauko-ohjain


13


- Ei käytössä


14



10 A

Ohjaus- ja virtalukko


15



20 A

Kattoluukku


16



10 A

Sivutaustapeilit, autoradio, telematiikkayksikkö

9
HYÖDYLLISIÄ TIETOJA

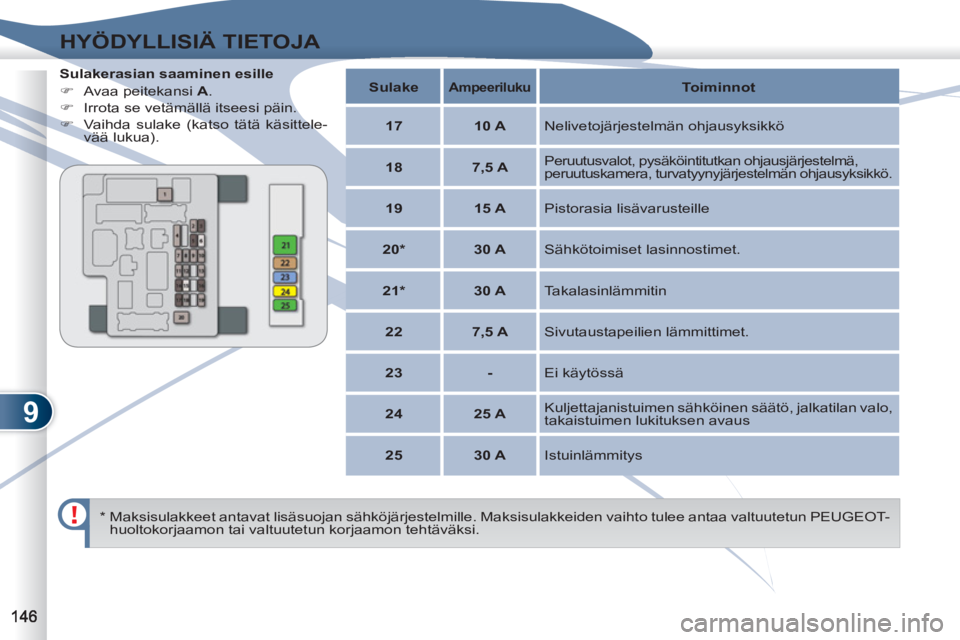

Sulakerasian saaminen esille


)
Avaa peitekansi A
.

)
Irrota se vetämällä itseesi päin.

)
Vaihda sulake (katso tätä käsittele-
vää lukua).
* Maksisulakkeet antavat lisäsuojan sähköjärjestelmille. Maksisulakkeiden vaihto tulee antaa valtuutetun PEUGEOT-
huoltokorjaamon tai valtuutetun korjaamon tehtäväksi.


Sulake


Ampeeriluku




Toiminnot




17



10 A

Nelivetojärjestelmän ohjausyksikkö


18



7,5 A



Peruutusvalot, pysäköintitutkan ohjausjärjestelmä,
peruutuskamera, turvatyynyjärjestelmän ohjausyksikkö.


19



15 A

Pistorasia lisävarusteille


20

*



30 A

Sähkötoimiset lasinnostimet.


21

*



30 A

Takalasinlämmitin


22



7,5 A

Sivutaustapeilien lämmittimet.


23



-

Ei käytössä


24



25 A

Kuljettajanistuimen sähköinen säätö, jalkatilan valo,
takaistuimen lukituksen avaus


25



30 A

Istuinlämmitys

9
HYÖDYLLISIÄ TIETOJA

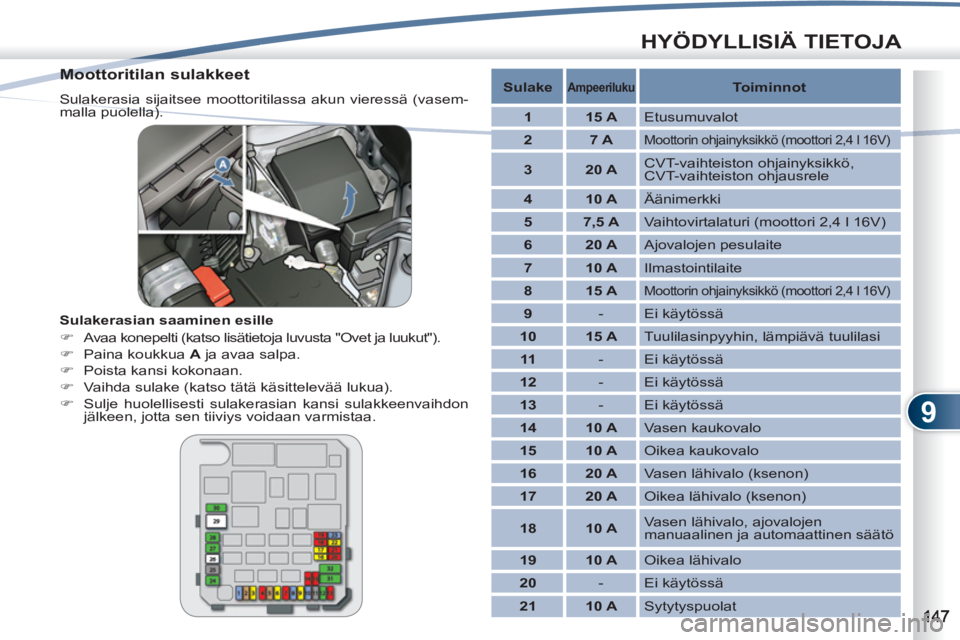

Moottoritilan sulakkeet

Sulakerasia sijaitsee moottoritilassa akun vieressä (vasem-
malla puolella).

Sulakerasian saaminen esille


)
Avaa konepelti (katso lisätietoja luvusta "Ovet ja luukut").

)
Paina koukkua A
ja avaa salpa.

)
Poista kansi kokonaan.

)
Vaihda sulake (katso tätä käsittelevää lukua).

)
Sulje huolellisesti sulakerasian kansi sulakkeenvaihdon
jälkeen, jotta sen tiiviys voidaan varmistaa.

Sulake


Ampeeriluku




Toiminnot




1



15 A

Etusumuvalot


2



7 A


Moottorin ohjainyksikkö (moottori 2,4 l 16V)



3



20 A

CVT-vaihteiston ohjainyksikkö,
CVT-vaihteiston ohjausrele


4



10 A

Äänimerkki


5



7,5 A

Vaihtovirtalaturi (moottori 2,4 l 16V)


6



20 A

Ajovalojen pesulaite


7



10 A

Ilmastointilaite


8



15 A


Moottorin ohjainyksikkö (moottori 2,4 l 16V)



9


- Ei käytössä


10



15 A

Tuulilasinpyyhin, lämpiävä tuulilasi


11


- Ei käytössä


12


- Ei käytössä


13


- Ei käytössä


14



10 A

Vasen kaukovalo


15



10 A

Oikea kaukovalo


16



20 A

Vasen lähivalo (ksenon)


17



20 A

Oikea lähivalo (ksenon)


18



10 A

Vasen lähivalo, ajovalojen
manuaalinen ja automaattinen säätö


19



10 A

Oikea lähivalo


20


- Ei käytössä


21



10 A

Sytytyspuolat

9
HYÖDYLLISIÄ TIETOJA

Varasulakkeet
Vaihtosulakkeita on moottoritilan sulakerasian kannen alla.
Kannessa ei ole vaihtosulakkeita, joiden ampeeriluku
on 7,5 A, 25 A tai 30 A. Jos jokin edellä mainituista
sulakkeista palaa, vaihda se seuraavasti:

7,5 A:
n sulake vaihdetaan 10 A:n varasulakkeeseen
,
25 A
:n sulake vaihdetaan 20 A:n varasulakkeeseen
ja
30 A
:n sulake vaihdetaan audiojärjestelmän sulakkee-
seen (nro 31)
. Sulakkeet on ensi tilassa vaihdettava oi-
kean kokoisiin.
* Maksisulakkeet antavat lisäsuojan sähköjärjestelmille. Maksisulakkeiden vaihto tulee antaa valtuutetun PEUGEOT-
huoltokorjaamon tai valtuutetun korjaamon tehtäväksi.

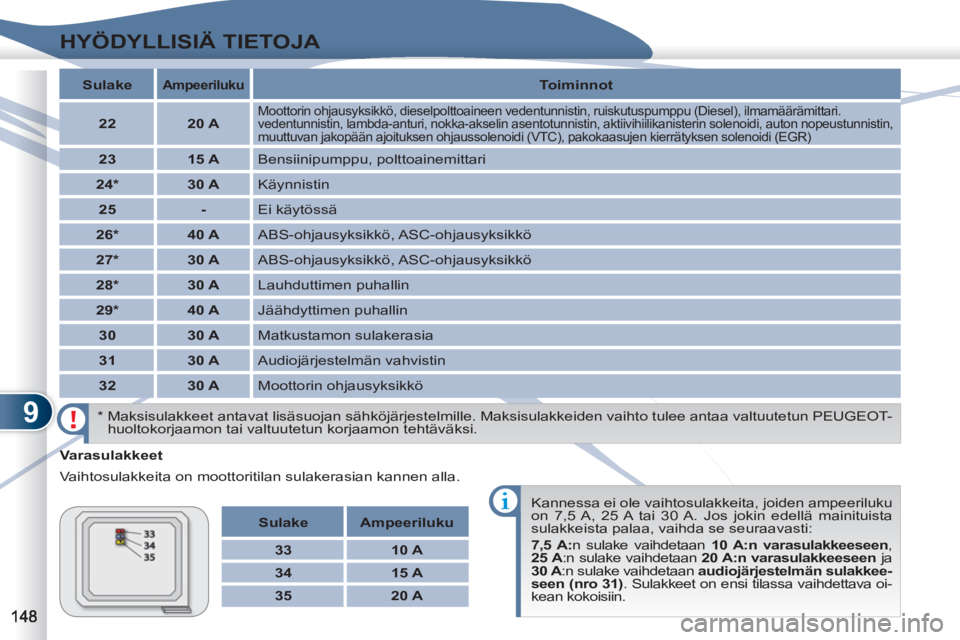

Sulake



Ampeeriluku




Toiminnot




22



20 A



Moottorin ohjausyksikkö, dieselpolttoaineen vedentunnistin, ruiskutuspumppu (Diesel), ilmamäärämittari.
vedentunnistin, lambda-anturi, nokka-akselin asentotunnistin, aktiivihiilikanisterin solenoidi, auton nopeustunnistin,
muuttuvan jakopään ajoituksen ohjaussolenoidi (VTC), pakokaasujen kierrätyksen solenoidi (EGR)


23



15 A

Bensiinipumppu, polttoainemittari


24

*



30 A

Käynnistin


25



-

Ei käytössä


26

*



40 A

ABS-ohjausyksikkö, ASC-ohjausyksikkö


27

*



30 A

ABS-ohjausyksikkö, ASC-ohjausyksikkö


28

*



30 A

Lauhduttimen puhallin


29

*



40 A

Jäähdyttimen puhallin


30



30 A

Matkustamon sulakerasia


31



30 A

Audiojärjestelmän vahvistin


32



30 A

Moottorin ohjausyksikkö


Sulake



Ampeeriluku




33



10 A




34



15 A




35



20 A

9
HYÖDYLLISIÄ TIETOJA

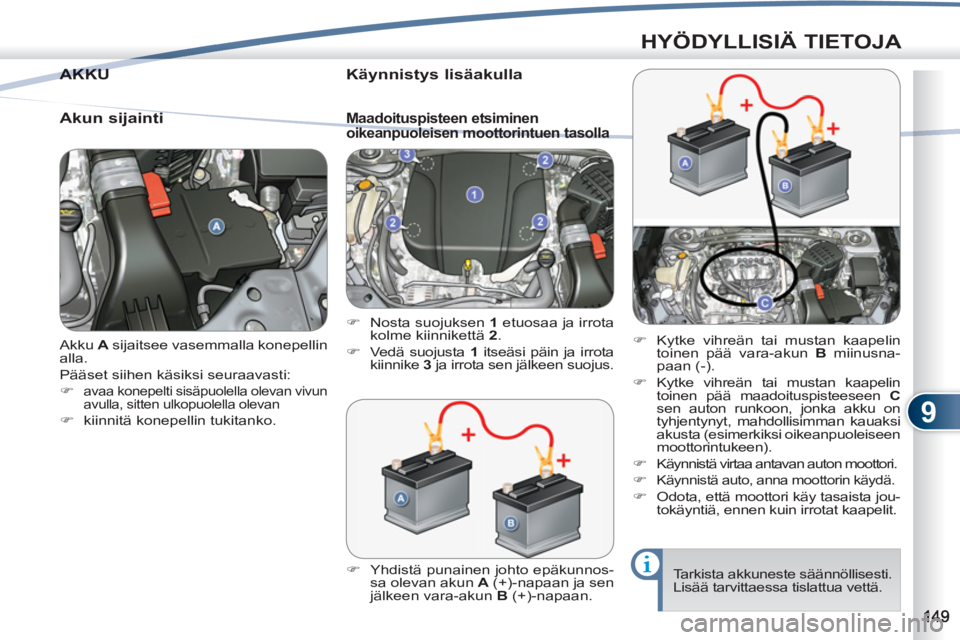

Akku A
sijaitsee vasemmalla konepellin
alla.
Pääset siihen käsiksi seuraavasti:


)

avaa konepelti sisäpuolella olevan vivun
avulla, sitten ulkopuolella olevan

)
kiinnitä konepellin tukitanko.


AKKU AKKU


Akun sijainti



)
Yhdistä punainen johto epäkunnos-
sa olevan akun A
(+)-napaan ja sen
jälkeen vara-akun B
(+)-napaan.
)
Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B
miinusna-
paan (-).

)
Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C

sen auton runkoon, jonka akku on
tyhjentynyt, mahdollisimman kauaksi
akusta (esimerkiksi oikeanpuoleiseen
moottorintukeen).

)
Käynnistä virtaa antavan auton moottori.

)

Käynnistä auto, anna moottorin käydä.


)
Odota, että moottori käy tasaista jou-
tokäyntiä, ennen kuin irrotat kaapelit.


)
Nosta suojuksen 1
etuosaa ja irrota
kolme kiinnikettä 2
.

)
Vedä suojusta 1
itseäsi päin ja irrota
kiinnike 3
ja irrota sen jälkeen suojus.

Tarkista akkuneste säännöllisesti.
Lisää tarvittaessa tislattua vettä.


Käynnistys lisäakulla

Maadoituspisteen etsiminen
oikeanpuoleisen moottorintuen tasolla

9
HYÖDYLLISIÄ TIETOJA
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä. Akut
on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä
missään tapauksessa saa heittää
pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.

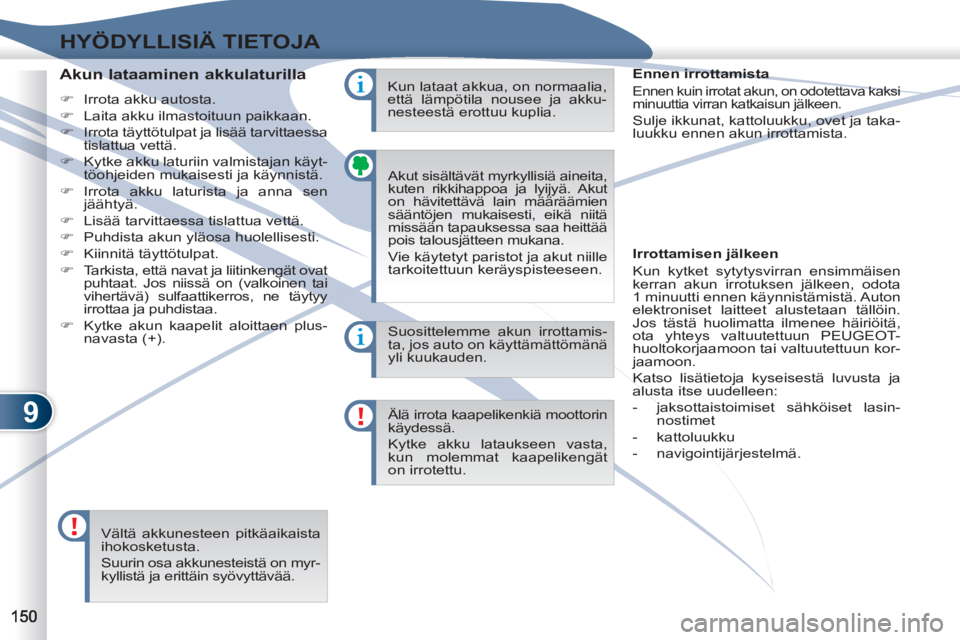

Akun lataaminen akkulaturilla



)
Irrota akku autosta.

)
Laita akku ilmastoituun paikkaan.

)
Irrota täyttötulpat ja lisää tarvittaessa
tislattua vettä.

)
Kytke akku laturiin valmistajan käyt-
töohjeiden mukaisesti ja käynnistä.

)
Irrota akku laturista ja anna sen
jäähtyä.

)
Lisää tarvittaessa tislattua vettä.

)
Puhdista akun yläosa huolellisesti.

)
Kiinnitä täyttötulpat.

)
Tarkista, että navat ja liitinkengät ovat
puhtaat. Jos niissä on (valkoinen tai
vihertävä) sulfaattikerros, ne täytyy
irrottaa ja puhdistaa.

)
Kytke akun kaapelit aloittaen plus-
navasta (+). Suosittelemme akun irrottamis-
ta, jos auto on käyttämättömänä
yli kuukauden.
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta,
kun molemmat kaapelikengät
on irrotettu.
Vältä akkunesteen pitkäaikaista
ihokosketusta.
Suurin osa akkunesteistä on myr-
kyllistä ja erittäin syövyttävää. Kun lataat akkua, on normaalia,
että lämpötila nousee ja akku-
nesteestä erottuu kuplia.
Ennen irrottamista
Ennen kuin irrotat akun, on odotettava kaksi
minuuttia virran katkaisun jälkeen.
Sulje ikkunat, kattoluukku, ovet ja taka-
luukku ennen akun irrottamista.

Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäisen
kerran akun irrotuksen jälkeen, odota
1 minuutti ennen käynnistämistä. Auton
elektroniset laitteet alustetaan tällöin.
Jos tästä huolimatta ilmenee häiriöitä,
ota yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun kor-
jaamoon.
Katso lisätietoja kyseisestä luvusta ja
alusta itse uudelleen:


- jaksottaistoimiset sähköiset lasin-
nostimet

- kattoluukku

- navigointijärjestelmä.
