9
PRAKTISCHE TIPPS

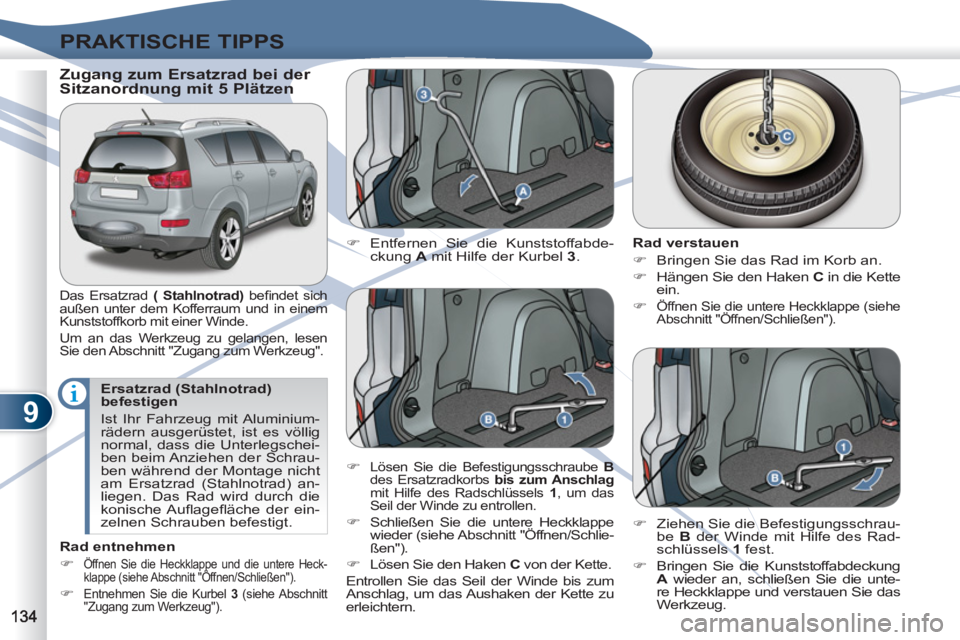

Zugang zum Ersatzrad bei der
Sitzanordnung mit 5 Plätzen
Das Ersatzrad (
Stahlnotrad)
befi ndet sich
außen unter dem Kofferraum und in einem
Kunststoffkorb mit einer Winde.
Um an das Werkzeug zu gelangen, lesen
Sie den Abschnitt "Zugang zum Werkzeug".
Ersatzrad (Stahlnotrad)
befestigen
Ist Ihr Fahrzeug mit Aluminium-
rädern ausgerüstet, ist es völlig
normal, dass die Unterlegschei-
ben beim Anziehen der Schrau-
ben während der Montage nicht
am Ersatzrad (Stahlnotrad) an-
liegen. Das Rad wird durch die
konische Aufl agefl äche der ein-
zelnen Schrauben befestigt.
Rad entnehmen
)
Öffnen Sie die Heckklappe und die untere Heck-
klappe (siehe Abschnitt "Öffnen/Schließen").
)
Entnehmen Sie die Kurbel 3
(siehe Abschnitt
"Zugang zum Werkzeug").
)
Entfernen Sie die Kunststoffabde-
ckung A
mit Hilfe der Kurbel 3
.
Rad verstauen
)
Bringen Sie das Rad im Korb an.
)
Hängen Sie den Haken C
in die Kette
ein.
)
Öffnen Sie die untere Heckklappe (siehe
Abschnitt "Öffnen/Schließen").
)
Lösen Sie die Befestigungsschraube B
des Ersatzradkorbs bis zum Anschlag
mit Hilfe des Radschlüssels 1
, um das
Seil der Winde zu entrollen.
)
Schließen Sie die untere Heckklappe
wieder (siehe Abschnitt "Öffnen/Schlie-
ßen").
)
Lösen Sie den Haken C
von der Kette.
Entrollen Sie das Seil der Winde bis zum
Anschlag, um das Aushaken der Kette zu
erleichtern.
)
Ziehen Sie die Befestigungsschrau-
be B
der Winde mit Hilfe des Rad-
schlüssels 1
fest.
)
Bringen Sie die Kunststoffabdeckung
A
wieder an, schließen Sie die unte-
re Heckklappe und verstauen Sie das
Werkzeug.
Page 137 of 236
9
PRAKTISCHE TIPPS

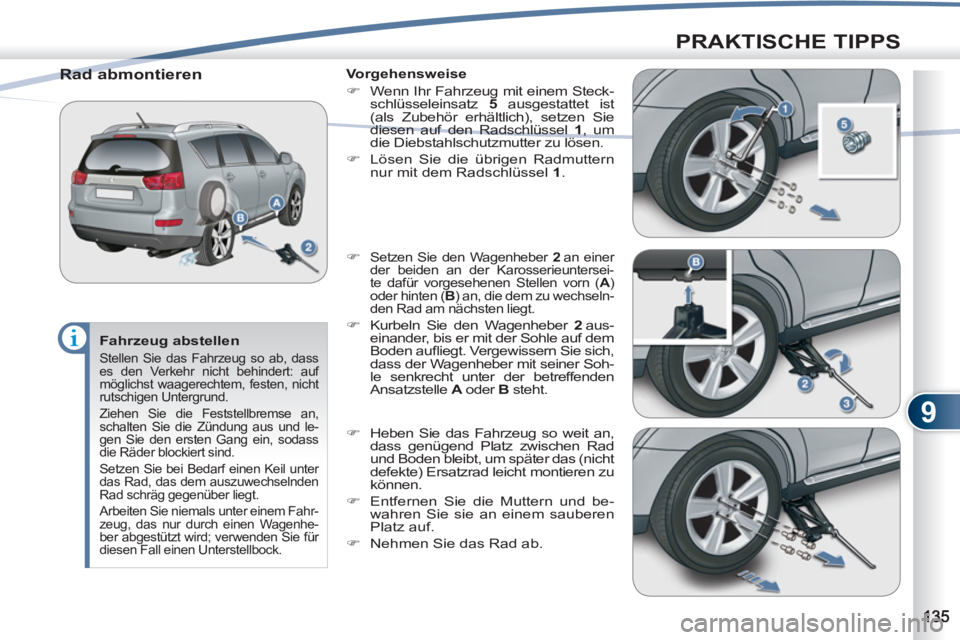

Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass
es den Verkehr nicht behindert: auf
möglichst waagerechtem, festen, nicht
rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und le-
gen Sie den ersten Gang ein, sodass
die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil unter
das Rad, das dem auszuwechselnden
Rad schräg gegenüber liegt.
Arbeiten Sie niemals unter einem Fahr-
zeug, das nur durch einen Wagenhe-
ber abgestützt wird; verwenden Sie für
diesen Fall einen Unterstellbock.
Rad abmontieren
Vorgehensweise
)
Wenn Ihr Fahrzeug mit einem Steck-
schlüsseleinsatz 5
ausgestattet ist
(als Zubehör erhältlich), setzen Sie
diesen auf den Radschlüssel 1
, um
die Diebstahlschutzmutter zu lösen.
)
Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
.
)
Setzen Sie den Wagenheber 2
an einer
der beiden an der Karosserieuntersei-
te dafür vorgesehenen Stellen vorn ( A
)
oder hinten ( B
) an, die dem zu wechseln-
den Rad am nächsten liegt.
)
Kurbeln Sie den Wagenheber 2
aus-
einander, bis er mit der Sohle auf dem
Boden aufl iegt. Vergewissern Sie sich,
dass der Wagenheber mit seiner Soh-
le senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.
)
Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad
und Boden bleibt, um später das (nicht
defekte) Ersatzrad leicht montieren zu
können.
)
Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.
)
Nehmen Sie das Rad ab.
Page 138 of 236
9
PRAKTISCHE TIPPS

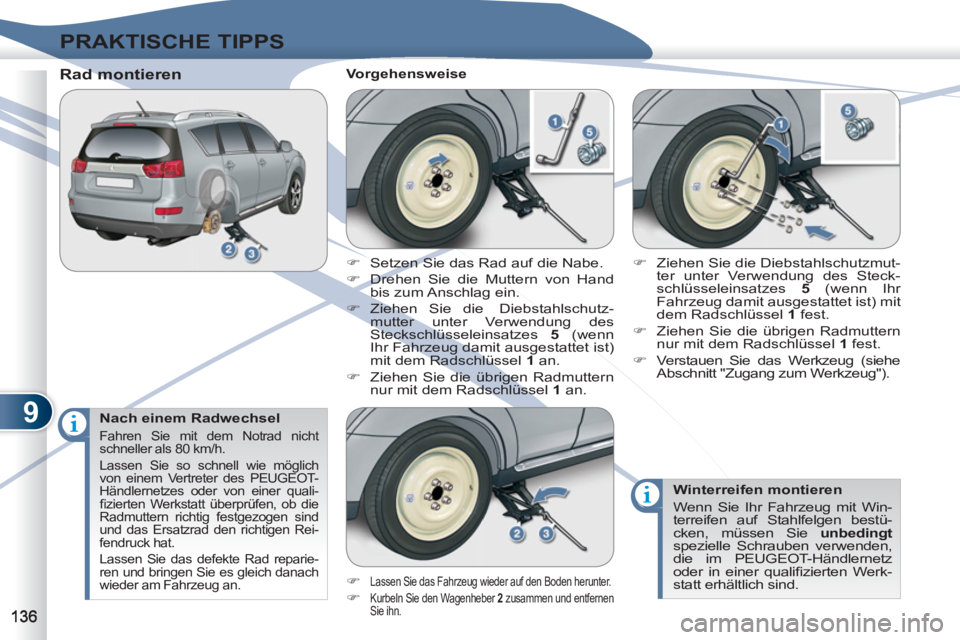

Nach einem Radwechsel
Fahren Sie mit dem Notrad nicht
schneller als 80 km/h.
Lassen Sie so schnell wie möglich
von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer quali-
fi zierten Werkstatt überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Rei-
fendruck hat.
Lassen Sie das defekte Rad reparie-
ren und bringen Sie es gleich danach
wieder am Fahrzeug an.
Rad montieren
Vorgehensweise
)
Lassen Sie das Fahrzeug wieder auf den Boden herunter.
) Kurbeln Sie den Wagenheber 2
zusammen und entfernen
Sie ihn.
)
Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 5
(wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1
fest.
)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
fest.
)
Verstauen Sie das Werkzeug (siehe
Abschnitt "Zugang zum Werkzeug").
Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Win-
terreifen auf Stahlfelgen bestü-
cken, müssen Sie unbedingt
spezielle Schrauben verwenden,
die im PEUGEOT-Händlernetz
oder in einer qualifi zierten Werk-
statt erhältlich sind.
)
Setzen Sie das Rad auf die Nabe.
)
Drehen Sie die Muttern von Hand
bis zum Anschlag ein.
)
Ziehen Sie die Diebstahlschutz-
mutter unter Verwendung des
Steckschlüsseleinsatzes 5
(wenn
Ihr Fahrzeug damit ausgestattet ist)
mit dem Radschlüssel 1
an.
)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
an.
Page 143 of 236
9
PRAKTISCHE TIPPS

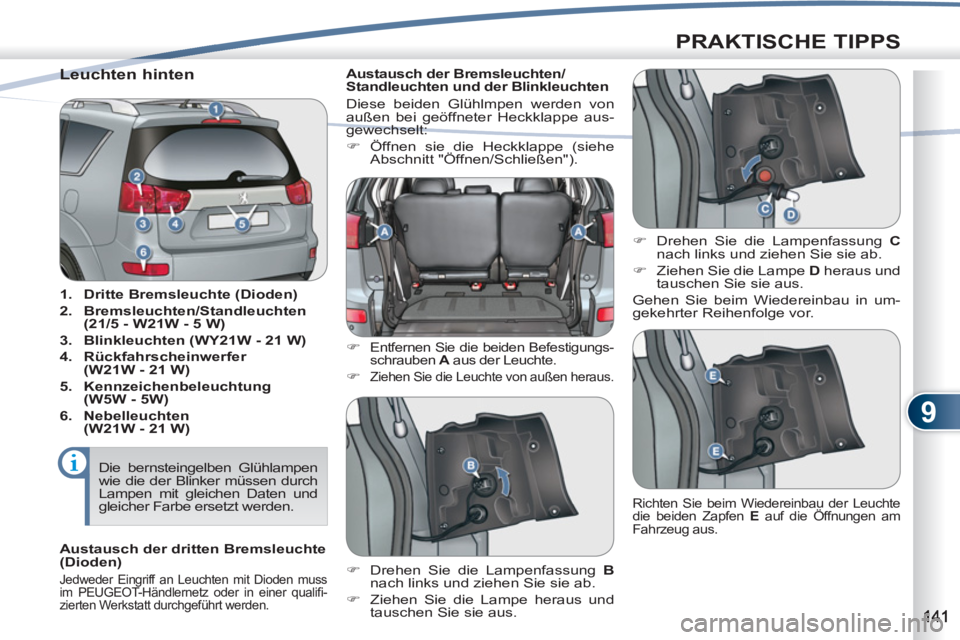

Leuchten hinten
1.
Dritte Bremsleuchte (Dioden)
2.
Bremsleuchten/Standleuchten
(21/5 - W21W - 5 W)
3.
Blinkleuchten (WY21W - 21 W)
4.
Rückfahrscheinwerfer
(W21W - 21 W)
5.
Kennzeichenbeleuchtung
(W5W - 5W)
6.
Nebelleuchten
(W21W - 21 W)
Austausch der Bremsleuchten/
Standleuchten und der Blinkleuchten
Diese beiden Glühlmpen werden von
außen bei geöffneter Heckklappe aus-
gewechselt:
)
Öffnen sie die Heckklappe (siehe
Abschnitt "Öffnen/Schließen").
)
Entfernen Sie die beiden Befestigungs-
schrauben A
aus der Leuchte.
)
Ziehen Sie die Leuchte von außen heraus.
)
Drehen Sie die Lampenfassung C
nach links und ziehen Sie sie ab.
)
Ziehen Sie die Lampe D
heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
)
Drehen Sie die Lampenfassung B
nach links und ziehen Sie sie ab.
)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Richten Sie beim Wiedereinbau der Leuchte
die beiden Zapfen E
auf die Öffnungen am
Fahrzeug aus.
Die bernsteingelben Glühlampen
wie die der Blinker müssen durch
Lampen mit gleichen Daten und
gleicher Farbe ersetzt werden.
Austausch der dritten Bremsleuchte
(Dioden)
Jedweder Eingriff an Leuchten mit Dioden muss
im PEUGEOT-Händlernetz oder in einer qualifi -
zierten Werkstatt durchgeführt werden.
Page 144 of 236
9
PRAKTISCHE TIPPS

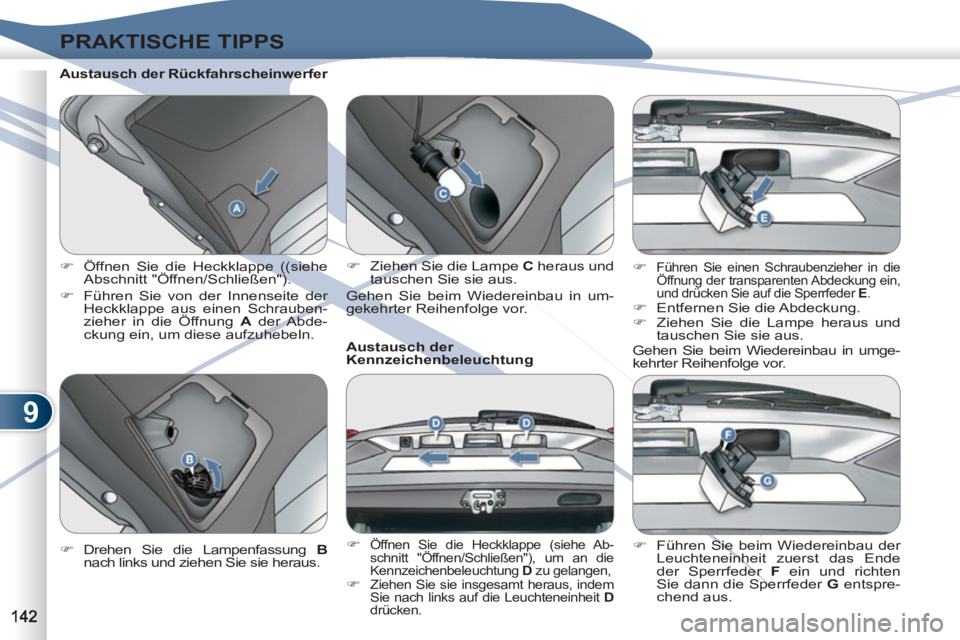

Austausch der Rückfahrscheinwerfer
)
Öffnen Sie die Heckklappe ((siehe
Abschnitt "Öffnen/Schließen").
)
Führen Sie von der Innenseite der
Heckklappe aus einen Schrauben-
zieher in die Öffnung A
der Abde-
ckung ein, um diese aufzuhebeln.
Austausch der
Kennzeichenbeleuchtung
)
Öffnen Sie die Heckklappe (siehe Ab-
schnitt "Öffnen/Schließen"), um an die
Kennzeichenbeleuchtung D
zu gelangen,
)
Ziehen Sie sie insgesamt heraus, indem
Sie nach links auf die Leuchteneinheit D
drücken.
)
Drehen Sie die Lampenfassung B
nach links und ziehen Sie sie heraus.
)
Ziehen Sie die Lampe C
heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
)
Führen Sie einen Schraubenzieher in die
Öffnung der transparenten Abdeckung ein,
und drücken Sie auf die Sperrfeder E
.
)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umge-
kehrter Reihenfolge vor.
)
Führen Sie beim Wiedereinbau der
Leuchteneinheit zuerst das Ende
der Sperrfeder F
ein und richten
Sie dann die Sperrfeder G
entspre-
chend aus.
Page 145 of 236
9
PRAKTISCHE TIPPS

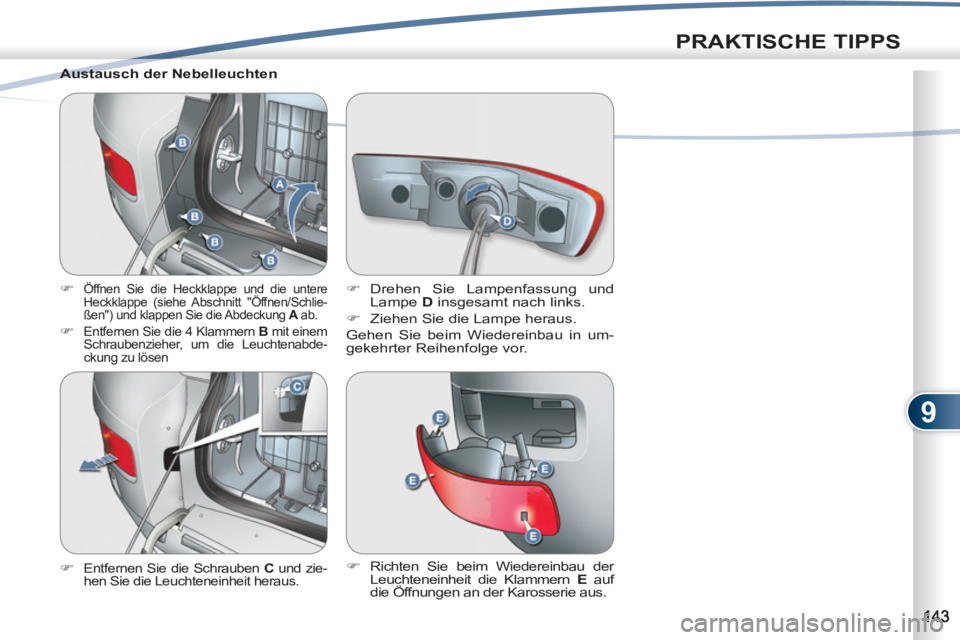

Austausch der Nebelleuchten
)
Öffnen Sie die Heckklappe und die untere
Heckklappe (siehe Abschnitt "Öffnen/Schlie-
ßen") und klappen Sie die Abdeckung A
ab.
)
Entfernen Sie die 4 Klammern B
mit einem
Schraubenzieher, um die Leuchtenabde-
ckung zu lösen
)
Entfernen Sie die Schrauben C
und zie-
hen Sie die Leuchteneinheit heraus.
)
Drehen Sie Lampenfassung und
Lampe D
insgesamt nach links.
)
Ziehen Sie die Lampe heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
)
Richten Sie beim Wiedereinbau der
Leuchteneinheit die Klammern E
auf
die Öffnungen an der Karosserie aus.
Page 146 of 236
9
PRAKTISCHE TIPPS

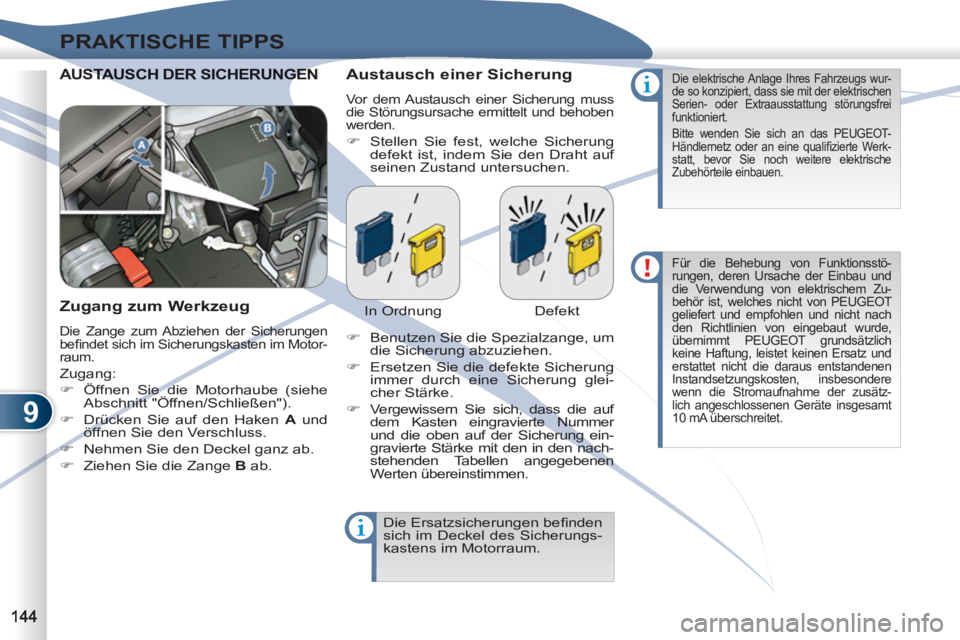

AUSTAUSCH DER SICHERUNGENSTAUSCH DER SICHERUNGEN
Austausch einer Sicherung
Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behoben
werden.
)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen
befi ndet sich im Sicherungskasten im Motor-
raum.
Zugang:
)
Öffnen Sie die Motorhaube (siehe
Abschnitt "Öffnen/Schließen").
)
Drücken Sie auf den Haken A
und
öffnen Sie den Verschluss.
)
Nehmen Sie den Deckel ganz ab.
)
Ziehen Sie die Zange B
ab.
In Ordnung Defekt
)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.
)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.
)
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung ein-
gravierte Stärke mit den in den nach-
stehenden Tabellen angegebenen
Werten übereinstimmen.
Die Ersatzsicherungen befi nden
sich im Deckel des Sicherungs-
kastens im Motorraum.
Die elektrische Anlage Ihres Fahrzeugs wur-
de so konzipiert, dass sie mit der elektrischen
Serien- oder Extraausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifi zierte Werk-
statt, bevor Sie noch weitere elektrische
Zubehörteile einbauen.
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau und
die Verwendung von elektrischem Zu-
behör ist, welches nicht von PEUGEOT
geliefert und empfohlen und nicht nach
den Richtlinien von eingebaut wurde,
übernimmt PEUGEOT grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn die Stromaufnahme der zusätz-
lich angeschlossenen Geräte insgesamt
10 mA überschreitet.
Page 147 of 236
9
PRAKTISCHE TIPPS
Sicherungen am Armaturenbrett
Die Sicherungskästen befi nden sich im
unteren Teil des Armaturenbretts hinter
geschlossenen Staufach (linke Seite).
Zugang zu den Sicherungen
)
Öffnen Sie den Deckel A.
)
Ziehen Sie ihn zu sich, um ihn he-
raus zu ziehen.
)
Tauschen Sie die Sicherung aus
(siehe betreffenden Absatz).
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
1
*
30 A
Heizung
2
15 A
Bremsleuchten, dritte Bremsleuchte,
Zentralsteuergerät BSI
3
10 A
Nebelschlussleuchten
4
30 A
Frontscheibenwischer und -waschanlage
5
10 A
Diagnosestecker
6
20 A
Zentralverriegelung, Außenspiegel
7
15 A
Autoradio, Telematik, Multifunktionsbildschirm,
Freisprecheinrichtung
8
7,5 A
Schlüssel mit Fernbedienung, Steuergerät
Klimaanlage, Bedienungsschalterleiste,
Bedienungsschalter unter dem Lenkrad
9
15 A
Multifunktionsbildschirm, Kombiinstrument
10
15 A
Zentralsteuergerät BSI
11
15 A
Heckscheibenwischer
12
7,5 A
Kombiinstrument, Steuergerät Vierradantrieb,
Bedienfeld Klimaanlage, Steuergerät ABS,
Multifunktionsbildschirm, automatische
Leuchtweitenverstellung Scheinwerfer, Sitzheizung,
Steuergerät Airbags, Sensor Lenkradeinschlagwinkel,
Schiebedach, Heckscheibenheizung, Fernbedienung
13
-
Nicht belegt
14
10 A
Lenkzündschloss
15
20 A
Schiebedach
16
10 A
Außenspiegel, Autoradio, Telematik
