PRAKTISCHE TIPPS

Zugang zu den Sicherungen


)
Öffnen Sie den Deckel A.

)
Ziehen Sie ihn zu sich, um ihn he-
raus zu ziehen.

)
Tauschen Sie die Sicherung aus
(siehe betreffenden Absatz).
* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen
Reparaturarbeiten müssen von einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifi zierten Werk-
statt durchgeführt werden.



Sicherung Nr.




Stärke



Abgesicherter Stromkreis




17



10 A

Steuergerät Vierradantrieb


18



7,5 A

Rückfahrscheinwerfer, Steuergerät Einparkhilfe,
Rückfahrkamera, Steuergerät Airbags


19



15 A

Steckdose für Zubehör


20
*

30 A

Bedienungsschalter elektrische Fensterheber


21
*

30 A

Heckscheibenheizung


22



7,5 A

Außenspiegelheizung


23



-

Nicht belegt


24



25 A

Elektrische Verstellung Fahrersitz,
Fußraumbeleuchtung, Entriegelung der Rückbank


25



30 A

Sitzheizung

9
PRAKTISCHE TIPPS

Sicherungen im Motorraum

Der Sicherungskasten befi ndet sich im Motorraum neben
der Batterie (linke Seite).

Zugang zu den Sicherungen


)

Öffnen Sie die Motorhaube (siehe Abschnitt "Öffnen/Schließen").


)
Drücken Sie auf den Haken A
und öffnen Sie den Verschluss.


)
Nehmen Sie den Deckel ganz ab.

)

Tauschen Sie die Sicherung aus (siehe betreffenden Absatz).


)
Schließen Sie nach dem Austausch den Deckel sorgfältig,
um die Dichtigkeit des Sicherungskastens zu gewährleisten.


Sicherung
Nr
.


Stärke



Abgesicherter Stromkreis




1



15 A

Nebelscheinwerfer


2



7 A

Motorsteuergerät 2,4 l 16V


3



20 A

Steuergerät
Automatikgetriebe


4



10 A

Hupe


5



7,5 A

Anlasser 2,4 L 16V


6



20 A

Scheinwerferwaschanlage


7



10 A

Klimaanlage


8



15 A

Motorsteuergerät 2,4 l 16V


9



-

Nicht belegt


10



15 A

Abtaufunktion Scheibenwischer


11



-

Nicht belegt


12



-

Nicht belegt


13



-

Nicht belegt


14



10 A

Fernlicht links


15



10 A

Fernlicht rechts


16



20 A

Abblendlicht links (Xenon)


17



20 A

Abblendlicht rechts (Xenon)


18



10 A



Abblendlicht links, manuelle und automatische
Leuchtweitenverstellung Scheinwerfer


19



10 A

Abblendlicht rechts


20



-

Nicht belegt


21



10 A

Zündspulen

9
PRAKTISCHE TIPPS

Ersatzsicherungen
Die Ersatzsicherungen befi nden sich unter dem Deckel des
Sicherungskastens im Motorraum.
Der Deckel enthält keine Ersatzsicherungen von
7,5 A, 25 A oder 30 A. Wenn eine der Sicherungen
mit diesen Amperewerten defekt wird, ersetzen Sie
sie durch folgende Sicherung:
Eine Sicherung von 7,5 A
muss gegen eine Ersatzsi-
cherung von 10 A
, eine Sicherung von 25 A
gegen
eine Ersatzsicherung von 20 A
und eine Sicherung
von
30 A
gegen die Sicherung der Audio-Anlage
(Nr. 31)
ausgetauscht werden.
*
Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifi zierten Werkstatt durchgeführt werden.



Sicherung Nr.




Stärke



Abgesicherter Stromkreis




22



20 A



Motorsteuergerät, Wassersensor im Dieselkraftstoff, Einspritzpumpe (Diesel), Luftmassenmesser,
Wasseranzeigefühler, Lambdasonde, Nockenwellenpositionsgeber, Elektroventil Aktivkohlefi lterbelüftung,
Fahrzeuggeschwindigkeitssensor, Elektroventil variable Verteilung (VTC), Abgasrückführungsventil


23



15 A

Kraftstoffpumpe, Kraftstofftankanzeige


24
*

30 A

Anlasser


25



-

Nicht belegt


26
*

40 A

Steuergerät ABS, Steuergerät ASC


27
*

30 A

Steuergerät ABS, Steuergerät ASC


28
*

30 A

Kondensator-Ventilator


29
*

40 A

Kühler-Ventilator


30



30 A

Sicherungskasten Innenraum


31



30 A

Audio-Verstärker


32



30 A

Steuergerät Motor


Sicherung Nr.



Stärke




33



10 A




34



15 A




35



20 A

9
PRAKTISCHE TIPPS
FAHRZHRZEUG ABSCHLEPPEN

Zugang zum Werkzeug

Abschleppen des eigenen
Fahrzeugs auf einer Plattform


)
Montieren Sie die Abschleppvor-
richtung an der Abschleppöse 1
un-
ter der vorderen Stoßstange. Abschleppöse und Werkzeug befi nden
sich in dem Staufach in der Kofferraum-
verkleidung rechts.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Drehen Sie den Knopf A
nach links.

)
Entfernen Sie den Deckel B
.

)
Entfernen Sie das Befestigungs-
band C
und nehmen Sie die Werk-
zeugtasche D
heraus.

)
Entnehmen Sie der Tasche die Ab-
schleppöse und das erforderliche
Werkzeug.
Stellen Sie den Gangschalthebel
in den Leerlauf.

Schleppen Sie das Fahrzeug
immer auf einer Plattform ab.

Schleppen Sie das Fahrzeug nie-
mals auf den eigenen vier Rädern
ab. Dabei könnte das Antriebs-
system beschädigt werden.
Das Fahrzeug darf nicht auf den
Vorder- oder Hinterrädern abge-
schleppt werden, auch wenn es
sich im Antriebsmodus "2WD"
(Zweiradantrieb) befi ndet.

9
PRAKTISCHE TIPPS

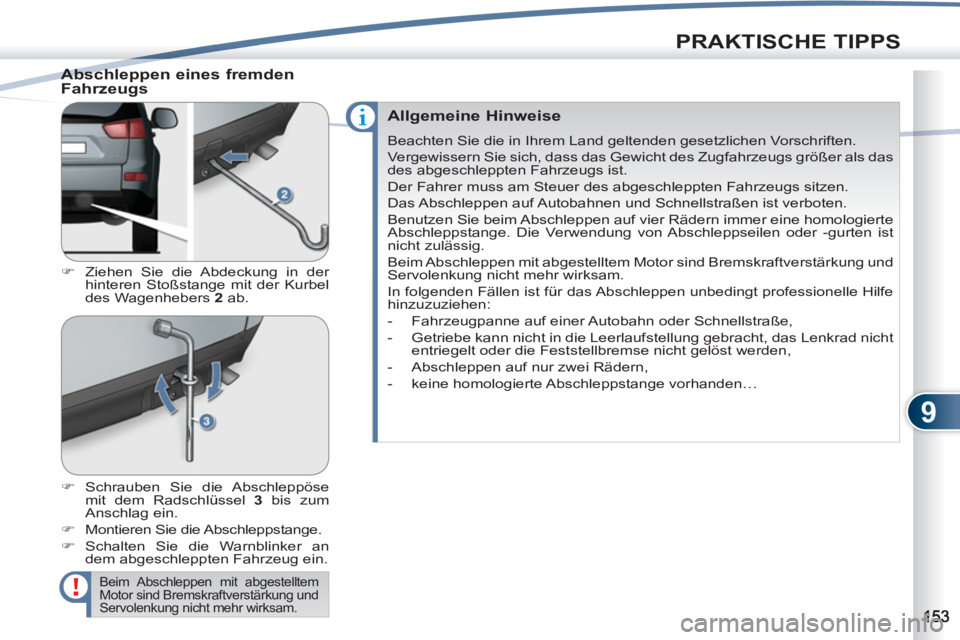

Abschleppen eines fremden
Fahrzeugs


)
Ziehen Sie die Abdeckung in der
hinteren Stoßstange mit der Kurbel
des Wagenhebers 2
ab.

)
Schrauben Sie die Abschleppöse
mit dem Radschlüssel 3
bis zum
Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker an
dem abgeschleppten Fahrzeug ein.

Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Allgemeine Hinweise

Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das
des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen und Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist
nicht zulässig.
Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
In folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:


- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,

- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst werden,

- Abschleppen auf nur zwei Rädern,

- keine homologierte Abschleppstange vorhanden…

9
PRAKTISCHE TIPPS

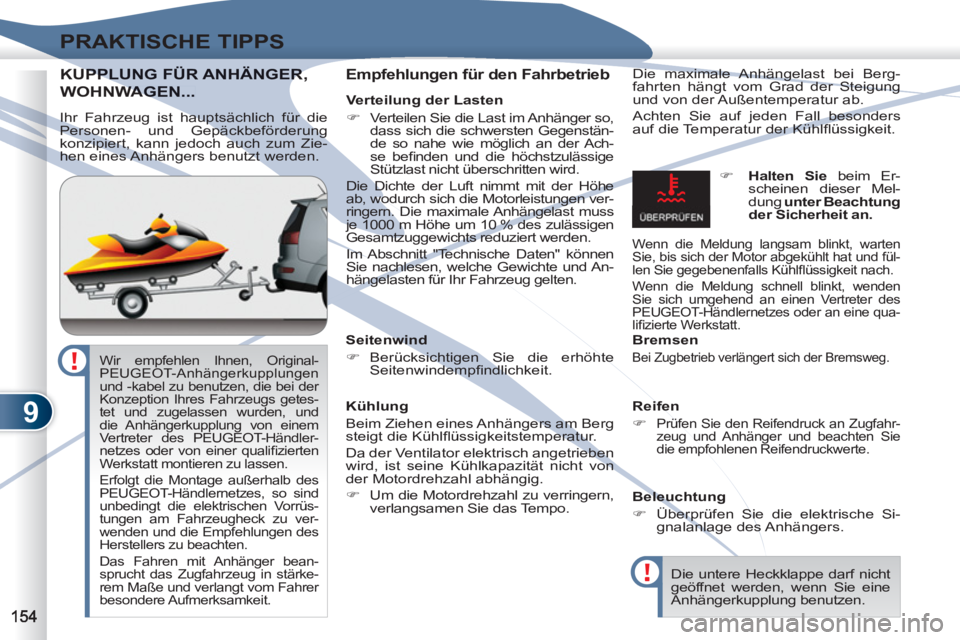

KUPPLUNG FÜR ANHÄNGER,UPPLUNG FÜR ANHÄNGER,
WOHNWAGWAGEN...

Empfehlungen für den Fahrbetrieb
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders
auf die Temperatur der Kühlfl üssigkeit.

Seitenwind


)
Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.


Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.


)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Bremsen

Bei Zugbetrieb verlängert sich der Bremsweg.


Reifen


)

Prüfen Sie den Reifendruck an Zugfahr-
zeug und Anhänger und beachten Sie
die empfohlenen Reifendruckwerte.



Beleuchtung


)
Überprüfen Sie die elektrische Si-
gnalanlage des Anhängers.

)
Halten Sie
beim Er-
scheinen dieser Mel-
dung unter Beachtung
der Sicherheit an.


Wenn die Meldung langsam blinkt, warten
Sie, bis sich der Motor abgekühlt hat und fül-
len Sie gegebenenfalls Kühlfl üssigkeit nach.
Wenn die Meldung schnell blinkt, wenden
Sie sich umgehend an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qua-
lifi zierte Werkstatt.

Die untere Heckklappe darf nicht
geöffnet werden, wenn Sie eine
Anhängerkupplung benutzen.

Wir empfehlen Ihnen, Original-
PEUGEOT-Anhängerkupplungen
und -kabel zu benutzen, die bei der
Konzeption Ihres Fahrzeugs getes-
tet und zugelassen wurden, und
die Anhängerkupplung von einem
Vertreter des PEUGEOT-Händler-
netzes oder von einer qualifi zierten
Werkstatt montieren zu lassen.
Erfolgt die Montage außerhalb des
PEUGEOT-Händlernetzes, so sind
unbedingt die elektrischen Vorrüs-
tungen am Fahrzeugheck zu ver-
wenden und die Empfehlungen des
Herstellers zu beachten.
Das Fahren mit Anhänger bean-
sprucht das Zugfahrzeug in stärke-
rem Maße und verlangt vom Fahrer
besondere Aufmerksamkeit.


Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden.
Verteilung der Lasten


)
Verteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstän-
de so nahe wie möglich an der Ach-
se befi nden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistungen ver-
ringern. Die maximale Anhängelast muss
je 1000 m Höhe um 10 % des zulässigen
Gesamtzuggewichts reduziert werden.
Im Abschnitt "Technische Daten" können
Sie nachlesen, welche Gewichte und An-
hängelasten für Ihr Fahrzeug gelten.

11
AUDIO-ANLAGE und TELEMATIK
MP3-CD/ID3-TAG

Anspielen der Titel
Drücken Sie die Taste
"SCAN", um die ersten zehn
Sekunden jedes einzelnen
Titels der CD abspielen
zu lassen. In der Anzeige erscheint
"SCAN", während die betreffende Titel-
nummer blinkt.
Drücken Sie die Taste erneut, um diesen
Modus zu verlassen. Der CD-Player und der CD-Wechsler
sind für das Abspielen von MP3-Da-
teien geeignet.
Diese Dateien müssen im Format
ISO9660 Level 1/Level 2, Joliet oder
Romeo auf CD-ROM, CD-R oder
CD-RW gespeichert sein. Sie können
maximal 255 Dateien und 100 Ordner
auf 16 Ebenen enthalten.
Während der MP3-Wiedergabe kann
ID3-Tag Version 1 angezeigt werden.
Bei CDs, die gleichzeitig CD-
DA- und MP3-Dateien enthalten,
beginnt die Wiedergabe automa-
tisch mit den CD-DA-Dateien.
Um die Wiedergabe-Reihenfol-
ge für die beiden Dateitypen zu
tauschen, drücken Sie die Taste
"CD" länger als zwei Sekunden,
bis ein akustisches Signal zu hö-
ren ist.
Bei Verwendung solcher CDs
gelten die Funktionen "Wieder-
holung", "Zufallswiedergabe" und
"Titel anspielen" nur für Dateien
gleichen Formats.

Auswahl eines MP3-Ordners
Drehen Sie den Regler
"FOLDER" entweder für das
Wählen eines Ordners in auf-
steigender Reihenfolge nach
rechts oder für das Wählen
eines Ordners in absteigender
Reihenfolge nach links. Drücken Sie mehrmals die
Taste "DISP"; die CD-Text-
Informationen erscheinen in
folgender Reihenfolge:
DISC NAME/TRACK NAME/NORMAL
DISPLAY MODE.
ANZEIGE VON CD-TEXT GE VON CD

Wenn der Informationstext
aus mehr als 12 Zeichen
besteht, drücken Sie die Ta-
ste "PAGE", um den übrigen
Text anzeigen zu lassen.

Sind keine CD-Text-Informationen verfüg-
bar, erscheint "NOTITLE" in der Anzeige. Der CD-Player und der CD-Wechsler
sind für die Anzeige von CD-Text-Infor-
mationen geeignet.
Bei R/RW-CDs hängt die Ton-
qualität der Wiedergabe von der
benutzten Codier-Software, dem
CD-Brenner und der Brennge-
schwindigkeit ab.

11
AUDIO-ANLAGE und TELEMATIK
Beim Starten der Wiedergabe erscheint
"READING" auf der Anzeige, das an-
schließend durch die Anzeige von Ord-
nernummer, Titelnummer, Abspielzeit
und "MP3" ersetzt wird.
Anspielen jedes Titels
Drücken Sie die Taste
"SCAN", um die ersten zehn
Sekunden jedes Titels aus
allen Ordnern anzuspielen.
Auf der Anzeige erscheint "SCAN" und
die jeweilige Titelnummer blinkt.
Drücken Sie erneut diese Taste, um
diesen Modus zu verlassen.

MP3-Anzeige/ID3-Tag
Drücken Sie wiederholt die
Taste "DISP"; die MP3-Infor-
mationen werden in folgender
Reihenfolge angezeigt:
FOLDER NAME/TRACK NAME/NORMAL
DISPLAY MODE.
Bestehen die Informationen aus
mehr als 12 Zeichen, drücken Sie
die Taste "PAGE", um die übrigen
Zeichen anzeigen zu lassen.
Sind keine MP3- oder ID3-Tag-Informati-
onen verfügbar, erscheint "NOTITLE" auf
der Anzeige.
Drücken Sie die Taste "DISP"
länger als zwei Sekunden,
um die ID3-Tag-Informati-
onen abzurufen. Auf der An-
zeige erscheint "TAG".
Drücken Sie wiederholt die Taste "DISP";
die ID3-Tag-Informationen werden in fol-
gender Reihenfolge angezeigt:
ALBUM NAME/TRACK NAME/ARTIST
NAME/NORMAL DISPLAY MODE. Zum Deaktivieren dieser Informationen
drücken Sie erneut die Taste "DISP"
länger als zwei Sekunden.
Wiederholen von Titeln innerhalb
eines Ordners
Drücken Sie die Taste "RPT"
länger als zwei Sekunden,
um die Wiedergabe der
Titel im aktuellen Ordner zu
wiederholen. Auf der Anzeige erscheint
"D-RPT".
Drücken Sie erneut diese Taste, um
diesen Modus zu verlassen.

Zufallswiedergabe eines Ordners

Drücken Sie die Taste
"RDM", um die Zufallswie-
dergabe der Titel im ak-
tuellen Ordner zu starten.
Auf der Anzeige erscheint
"RDM".
Drücken Sie erneut diese Taste, um
diesen Modus zu verlassen.

Zufallswiedergabe einer CD
Drücken Sie die Taste
"RDM" länger als zwei Se-
kunden, um die Zufallswie-
dergabe der Titel aus allen
Ordnern zu starten. Auf der Anzeige er-
scheint "D-RDM".
Drücken Sie erneut diese Taste, um
diesen Modus zu verlassen.

Bei CD-R/-RW hängt die Klang-
qualität von Encodersoftware,
CD-Brenner und Brenngeschwin-
digkeit ab.
Je nach Struktur der Ordner und
der MP3-Dateien auf der CD
kann die Wiedergabe verzögert
starten.
