2012 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

183
HYÖDYLLISIÄ TIETOJA

Pysäköinti
Pysäytä auto sellaiseen paik-
kaan, ettei se häiritse muuta
liikennettä. Auton tulee olla vaakata-
sossa ja alustan on oltava tasainen
ja liukumaton.
Kiristä seisontajarru ellei sitä ole
ohjelmoitu automaattiseen toiminta-
tilaan, katkaise virta ja kytke päälle
ykkösvaihde * , jotta pyörät lukkiutui-
sivat.
Varmista, että jarrun merkkivalo ja
seisontajarrussa oleva P
-merkkivalo
syttyvät.
Aseta tarvittaessa kiila vaihdettavaa
pyörää vinosti vastapäätä olevan
pyörän kohdalle.
Pyöränvaihdon aikana autossa ei saa
olla ketään. Varmista, että matkusta-
jat siirtyvät turvalliseen paikkaan tien
sivuun.
Älä koskaan mene auton alle, kun se
on nosturin varassa. Käytä pukkeja.

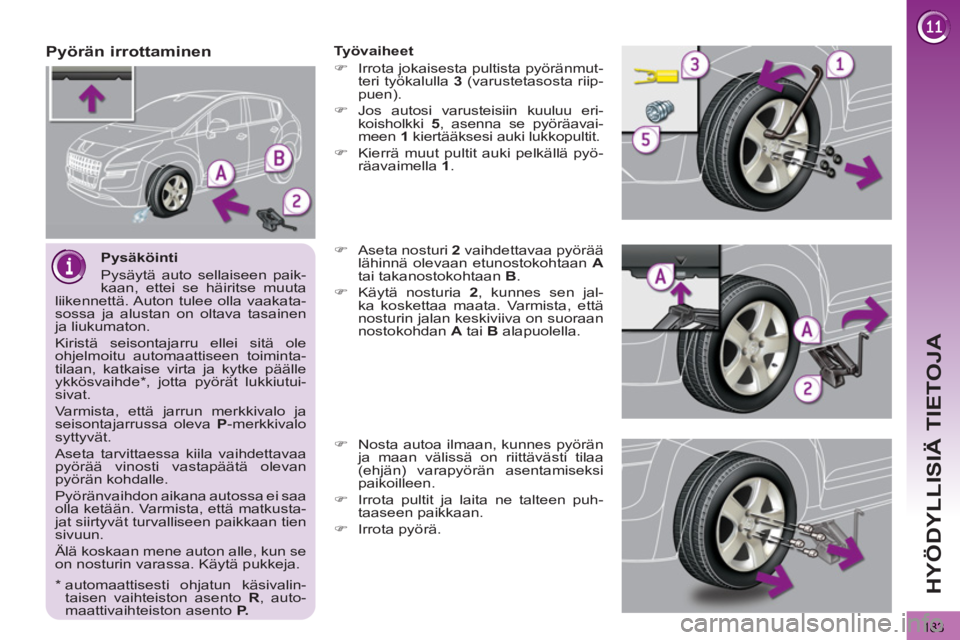

Pyörän irrottaminen

Työvaiheet


)
Irrota jokaisesta pultista pyöränmut-
teri työkalulla 3
(varustetasosta riip-
puen).

)
Jos autosi varusteisiin kuuluu eri-
koisholkki 5
, asenna se pyöräavai-
meen 1
kiertääksesi auki lukkopultit.

)
Kierrä muut pultit auki pelkällä pyö-
räavaimella 1
.

)
Aseta nosturi 2
vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A

tai takanostokohtaan B
.

)
Käytä nosturia 2
, kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A
tai B
alapuolella.

)
Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

)
Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.

)
Irrota pyörä.



*
automaattisesti ohjatun käsivalin-
taisen vaihteiston asento R
, auto-
maattivaihteiston asento P.

184
HYÖDYLLISIÄ TIETOJA

Erikoiskapean varapyörän
kiinnitys
Jos autossasi on kevytmetal-
livanteet, on täysin normaalia, että
asennuksessa pultteja kiristettäes-
sä välilevy ei kosketa erikoiskapeaa
varapyörää. Rengas kiinnittyy pultin
kartiomaisen tuen varaan, kun pultit
kiristetään kiinni.

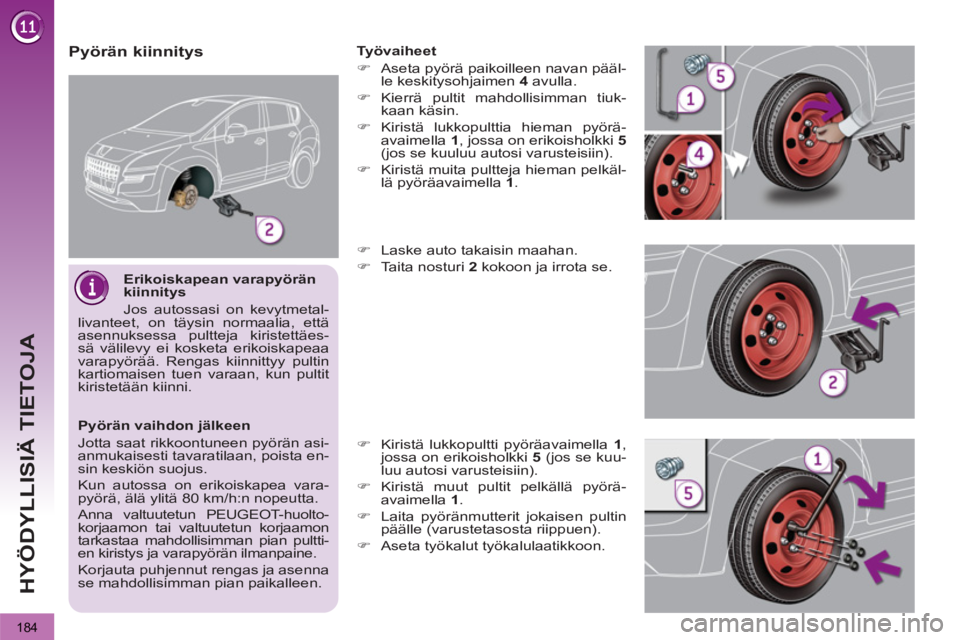

Pyörän kiinnitys

Työvaiheet


)
Aseta pyörä paikoilleen navan pääl-
le keskitysohjaimen 4
avulla.

)
Kierrä pultit mahdollisimman tiuk-
kaan käsin.

)
Kiristä lukkopulttia hieman pyörä-
avaimella 1
, jossa on erikoisholkki 5

(jos se kuuluu autosi varusteisiin).

)
Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1
.

)
Laske auto takaisin maahan.

)
Taita nosturi 2
kokoon ja irrota se.

)
Kiristä lukkopultti pyöräavaimella 1
,
jossa on erikoisholkki 5
(jos se kuu-
luu autosi varusteisiin).

)
Kiristä muut pultit pelkällä pyörä-
avaimella 1
.

)
Laita pyöränmutterit jokaisen pultin
päälle (varustetasosta riippuen).

)
Aseta työkalut työkalulaatikkoon.


Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän asi-
anmukaisesti tavaratilaan, poista en-
sin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT-huolto-
korjaamon tai valtuutetun korjaamon
tarkastaa mahdollisimman pian pultti-
en kiristys ja varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.

185
HYÖDYLLISIÄ TIETOJA

Sähköiskun vaara
Kaasupurkausvalot (D1S-35W)
on vaihdatettava valtuutetussa
PEUGEOT-huoltokorjaamossa tai val-
tuutetussa korjaamossa .

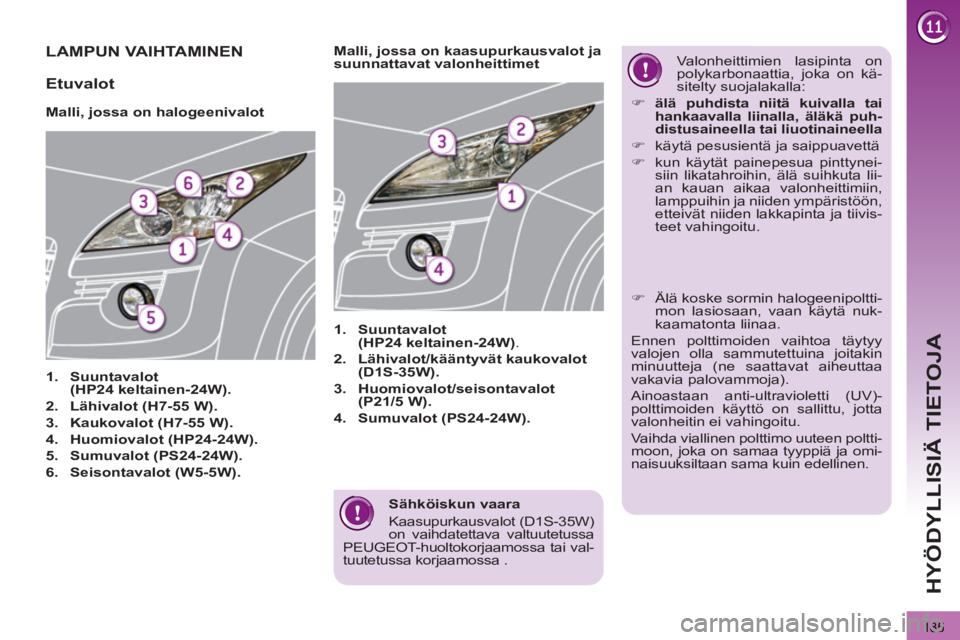

LAMPUN VAIHTAMINEN








Malli, jossa on halogeenivalot


1.
Suuntavalot
(HP24 keltainen-24W).


2.
Lähivalot (H7-55 W).


3.
Kaukovalot (H7-55 W).


4.
Huomiovalot (HP24-24W).


5.
Sumuvalot (PS24-24W).


6.
Seisontavalot (W5-5W).





1.
Suuntavalot
(HP24 keltainen-24W)
.

2.
Lähivalot/kääntyvät kaukovalot
(D1S-35W).


3.
Huomiovalot/seisontavalot
(P21/5 W).


4.
Sumuvalot (PS24-24W).






























Malli, jossa on kaasupurkausvalot ja
suunnattavat valonheittimet Valonheittimien lasipinta on
polykarbonaattia, joka on kä-
sitelty suojalakalla:


)
älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä puh-
distusaineella tai liuotinaineella

)
käytä pesusientä ja saippuavettä

)
kun käytät painepesua pinttynei-
siin likatahroihin, älä suihkuta lii-
an kauan aikaa valonheittimiin,
lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivis-
teet vahingoitu.


Etuvalot




)
Älä koske sormin halogeenipoltti-
mon lasiosaan, vaan käytä nuk-
kaamatonta liinaa.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina joitakin
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen poltti-
moon, joka on samaa tyyppiä ja omi-
naisuuksiltaan sama kuin edellinen.

186
HYÖDYLLISIÄ TIETOJA

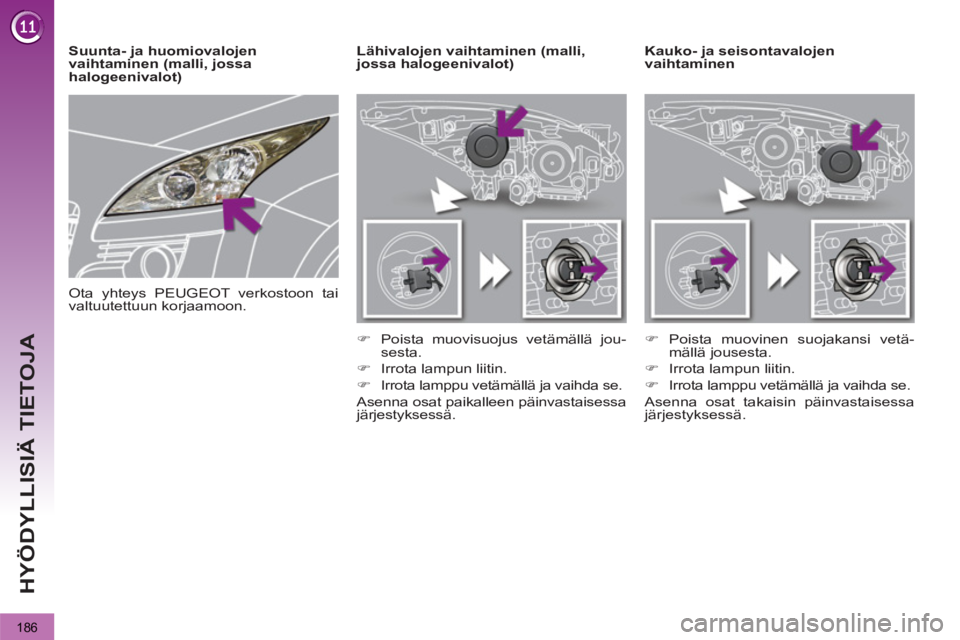

Kauko- ja seisontavalojen
vaihtaminen






Lähivalojen vaihtaminen (malli,
jossa halogeenivalot)


)
Poista muovisuojus vetämällä jou-
sesta.

)
Irrota lampun liitin.

)
Irrota lamppu vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.


)
Poista muovinen suojakansi vetä-
mällä jousesta.

)
Irrota lampun liitin.

)
Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.


Suunta- ja huomiovalojen
vaihtaminen (malli, jossa
halogeenivalot)
Ota yhteys PEUGEOT verkostoon tai
valtuutettuun korjaamoon.

187
HYÖDYLLISIÄ TIETOJA

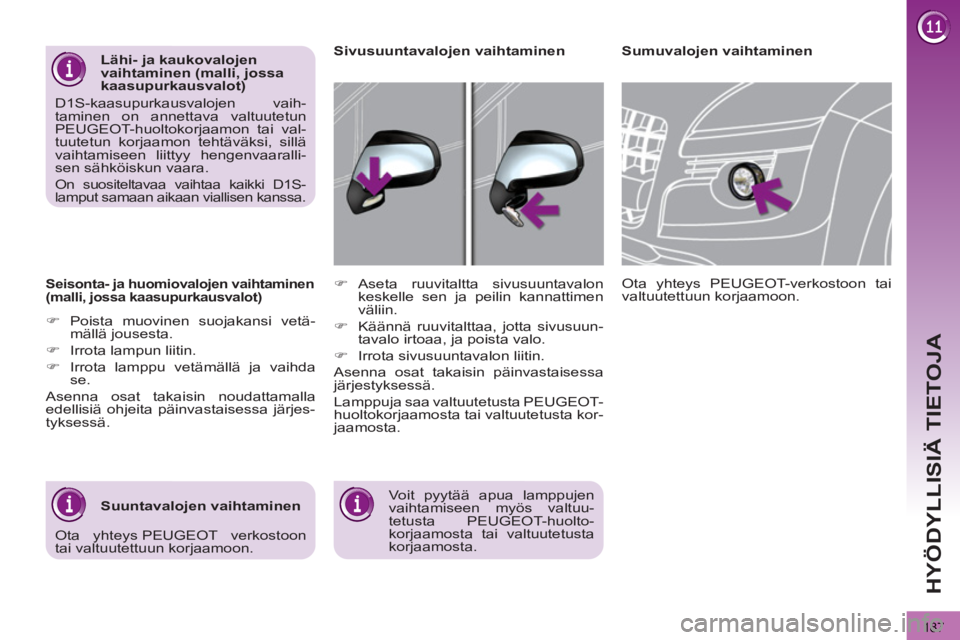

Seisonta- ja huomiovalojen vaihtaminen
(malli, jossa kaasupurkausvalot)


)
Poista muovinen suojakansi vetä-
mällä jousesta.

)
Irrota lampun liitin.

)
Irrota lamppu vetämällä ja vaihda
se.
Asenna osat takaisin noudattamalla
edellisiä ohjeita päinvastaisessa järjes-
tyksessä.







Sumuvalojen vaihtaminen

Voit pyytää apua lamppujen
vaihtamiseen myös valtuu-
tetusta PEUGEOT-huolto-
korjaamosta tai valtuutetusta
korjaamosta.
Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.


)
Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

)
Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

)
Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT-
huoltokorjaamosta tai valtuutetusta kor-
jaamosta.






Sivusuuntavalojen vaihtaminen







Suuntavalojen vaihtaminen







Lähi- ja kaukovalojen
vaihtaminen (malli, jossa
kaasupurkausvalot)
D1S-kaasupurkausvalojen vaih-
taminen on annettava valtuutetun
PEUGEOT-huoltokorjaamon tai val-
tuutetun korjaamon tehtäväksi, sillä
vaihtamiseen liittyy hengenvaaralli-
sen sähköiskun vaara.
On suositeltavaa vaihtaa kaikki D1S-
lamput samaan aikaan viallisen kanssa.

Ota yhteys PEUGEOT verkostoon
tai valtuutettuun korjaamoon.

HYÖDYLLISIÄ TIETOJA

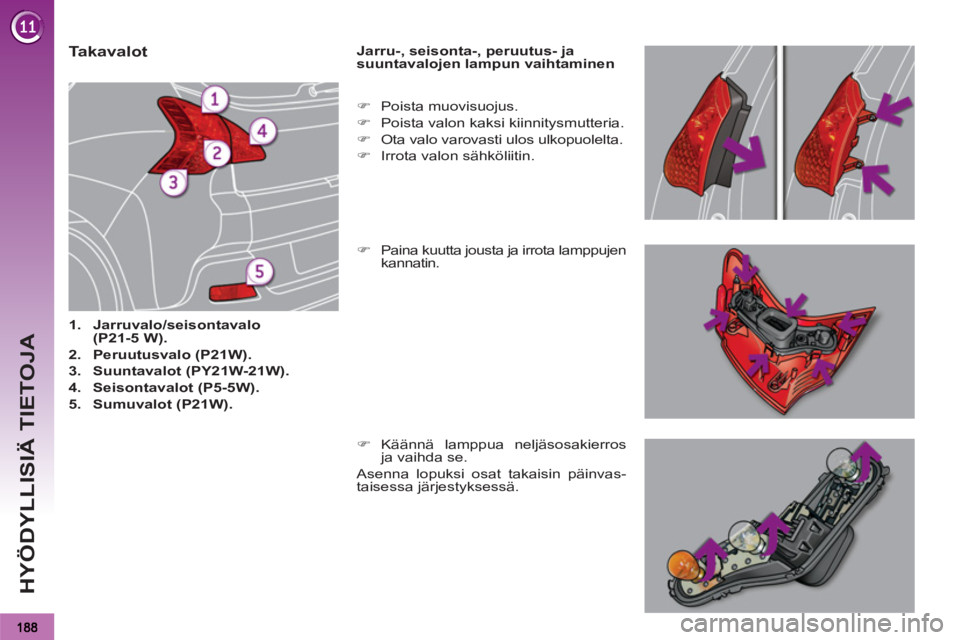

Takavalot



1.
Jarruvalo/seisontavalo
(P21-5 W)

.


2.
Peruutusvalo (P21W).


3.
Suuntavalot (PY21W-21W)

.


4.
Seisontavalot (P5-5W)

.


5.
Sumuvalot (P21W)

.




Jarru-, seisonta-, peruutus- ja
suuntavalojen lampun vaihtaminen

)
Paina kuutta jousta ja irrota lamppujen
kannatin.

)
Poista muovisuojus.

)
Poista valon kaksi kiinnitysmutteria.

)
Ota valo varovasti ulos ulkopuolelta.

)
Irrota valon sähköliitin.

)
Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.

189
HYÖDYLLISIÄ TIETOJA

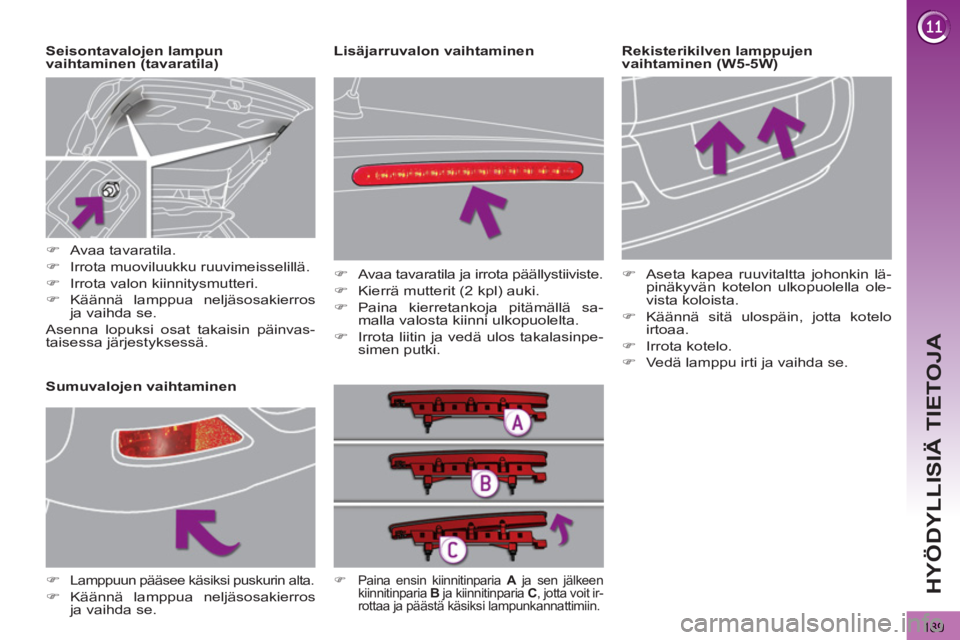

Rekisterikilven lamppujen
vaihtaminen (W5-5W)
Seisontavalojen lampun
vaihtaminen (tavaratila)


















Sumuvalojen vaihtaminen

)
Avaa tavaratila.

)
Irrota muoviluukku ruuvimeisselillä.

)
Irrota valon kiinnitysmutteri.

)
Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.



)

Lamppuun pääsee käsiksi puskurin alta.


)
Käännä lamppua neljäsosakierros
ja vaihda se.



)
Aseta kapea ruuvitaltta johonkin lä-
pinäkyvän kotelon ulkopuolella ole-
vista koloista.

)
Käännä sitä ulospäin, jotta kotelo
irtoaa.

)
Irrota kotelo.

)
Vedä lamppu irti ja vaihda se.




)
Paina ensin kiinnitinparia A
ja sen jälkeen
kiinnitinparia B
ja kiinnitinparia C
, jotta voit ir-
rottaa ja päästä käsiksi lampunkannattimiin.



















Lisäjarruvalon vaihtaminen


)
Avaa tavaratila ja irrota päällystiiviste.

)
Kierrä mutterit (2 kpl) auki.

)
Paina kierretankoja pitämällä sa-
malla valosta kiinni ulkopuolelta.

)
Irrota liitin ja vedä ulos takalasinpe-
simen putki.

190
HYÖDYLLISIÄ TIETOJA

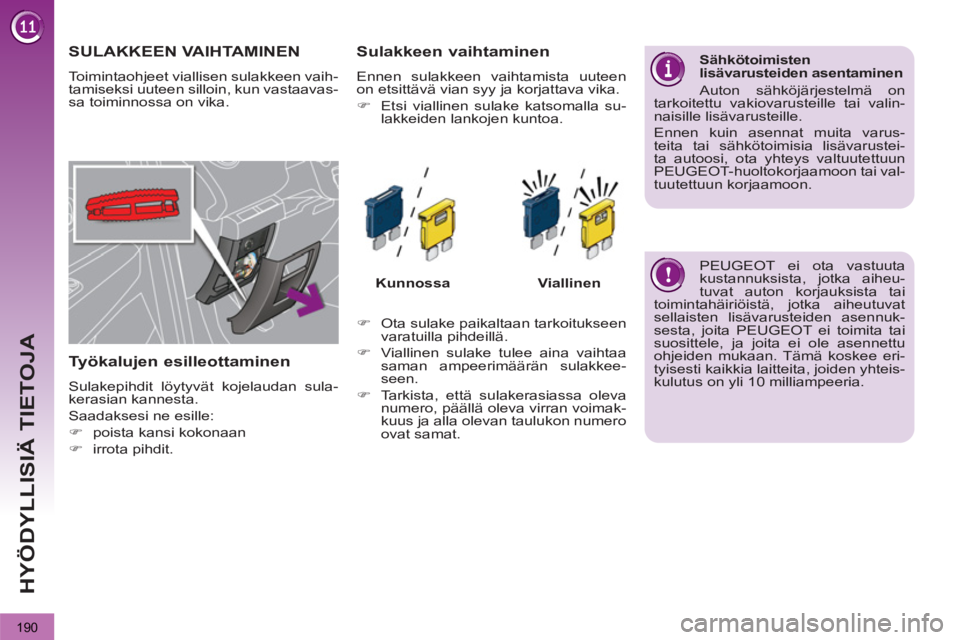

SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavas-
sa toiminnossa on vika.

Työkalujen esilleottaminen

Sulakepihdit löytyvät kojelaudan sula-
kerasian kannesta.
Saadaksesi ne esille:


)
poista kansi kokonaan

)
irrota pihdit.



Sulakkeen vaihtaminen

Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.


)
Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

Kunnossa

Viallinen



)
Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

)
Viallinen sulake tulee aina vaihtaa
saman ampeerimäärän sulakkee-
seen.

)
Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat.
Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on
tarkoitettu vakiovarusteille tai valin-
naisille lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon tai val-
tuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheu-
tuvat auton korjauksista tai
toimintahäiriöistä, jotka aiheutuvat
sellaisten lisävarusteiden asennuk-
sesta, joita PEUGEOT ei toimita tai
suosittele, ja joita ei ole asennettu
ohjeiden mukaan. Tämä koskee eri-
tyisesti kaikkia laitteita, joiden yhteis-
kulutus on yli 10 milliampeeria.
