2012 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

143
AJ
A
Toimintahäiriöt
Jos sähköisen seisontajarrun toimintahäiriön varoitusvalo ja joku näissä tauluissa esitetty merkkivalo syttyy, aja auto turval-
liseen paikkaan (tasaiselle, jätä vaihde päälle) ja ota pikaisesti yhteys valtuutettuun PEUGEOT-huoltokorjaamoon tai valtuu-
tettuun korjaamoon.


Tilanteet


Seuraukset


"

Handbrake faulty" ("Seisontajarrun
toimintahäiriö"
) -viesti ilmestyy ja
seuraavat merkkivalot syttyvät:


- Automaattiset toiminnot ovat pois käytöstä.

- Liikkeellelähtöavustin ei ole käytettävissä.

- Sähköinen seisontajarru toimii vain manuaalisesti.

"

Handbrake faulty" ("Seisontajarrun
toimintahäiriö"
) -viesti ilmestyy ja
seuraavat merkkivalot syttyvät:

- Sähköisen seisontajarrun manuaalinen vapautus on käytössä vain jos painat
kaasupoljinta ja vapautat kytkimen.

- Liikkeellelähtöavustin ei ole käytettävissä.

- Automaattiset toiminnot ja manuaalinen kiristys toimivat.

"

Handbrake faulty" ("Seisontajarrun
toimintahäiriö"
) -viesti ilmestyy ja
seuraavat merkkivalot syttyvät:

- Automaattiset toiminnot ovat pois käytöstä.

- Liikkeellelähtöavustin ei ole käytettävissä.
Kiristääksesi sähköisen seisontajarrun:


)
Pysäytä auto ja katkaise virta.

)
Vedä vivusta vähintään 5 sekunnin ajan tai kiristyksen loppuun saakka.

)
Kytke virta ja varmista, että sähköisen seisontajarrun merkkivalot syttyvät.
Kiristys tapahtuu hitaammin kuin normaalisti.
Vapauttaaksesi sähköisen seisontajarrun:


)
Kytke virta.

)
Vedä vivusta, pidä se ylhäällä noin 3 sekunnin ajan ja vapauta se.
Jos jarrutuksen merkkivalo vilkkuu tai jos merkkivalot eivät syty virran katkaisun
yhteydessä, jarrutoiminnot eivät ole käytössä. Pysäköi auto tasaiselle ja tarkastuta
se valtuutetussa PEUGEOT-huoltokorjaamossa tai valtuutetussa korjaamossa.

ja mahdollisesti
vilkkuu

144
AJ
A


Tilanteet


Seuraukset




"

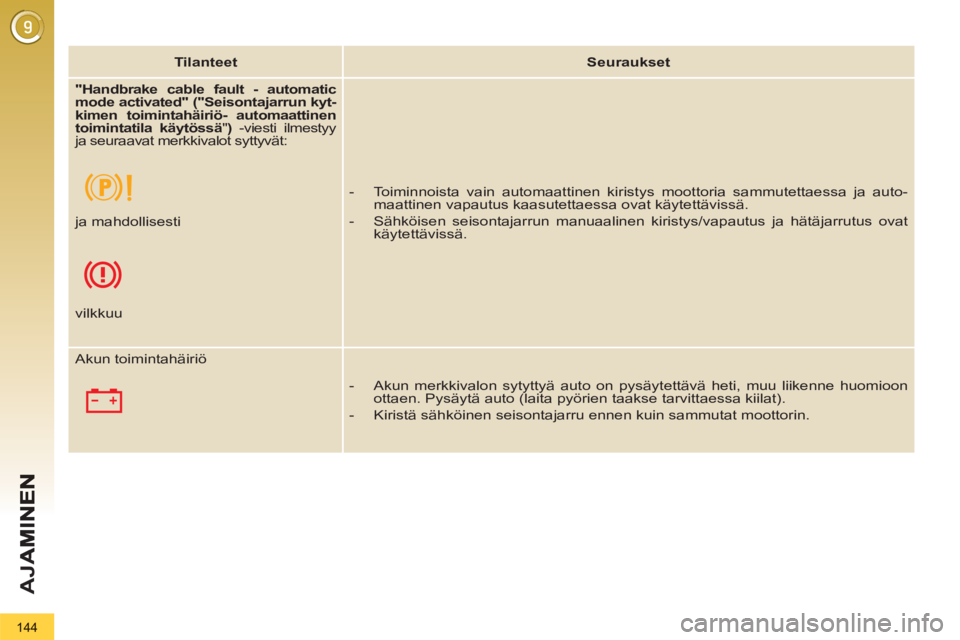

Handbrake cable fault - automatic
mode activated" ("Seisontajarrun kyt-
kimen toimintahäiriö- automaattinen
toimintatila käytössä
" )
-viesti ilmestyy
ja seuraavat merkkivalot syttyvät:


- Toiminnoista vain automaattinen kiristys moottoria sammutettaessa ja auto-
maattinen vapautus kaasutettaessa ovat käytettävissä.

- Sähköisen seisontajarrun manuaalinen kiristys/vapautus ja hätäjarrutus ovat
käytettävissä. ja mahdollisesti


vilkkuu
Akun toimintahäiriö


- Akun merkkivalon sytyttyä auto on pysäytettävä heti, muu liikenne huomioon
ottaen. Pysäytä auto (laita pyörien taakse tarvittaessa kiilat).

- Kiristä sähköinen seisontajarru ennen kuin sammutat moottorin.

145
AJ
A

Erilaisia tietoja heijastetaan läpinäky-
vään näyttöön, kuljettajan näkökentän
kohdalle, jotta tämän ei tarvitse siirtää
katsettaan pois tiestä.
Järjestelmä toimii, kun moottori on
käynnissä, ja säädöt säilyvät muistissa
myös sytytysvirran katkaisun jälkeen.


TUULILASINÄYTTÖ



1.
Tuulilasinäytön käynnistys/sammutus

2.
Kirkkauden säätö

3.
Näytön korkeuden säätö
Kun käytät jotain valitsinta, näyttö menee
päälle. Kun järjestelmä käynnistetään, tuulilasi-
näytössä näkyy seuraavat tiedot:


A.
Auton nopeus

B.
Nopeudensäätimen/-rajoittimen
tiedot


ImpulssivalitsimetNäyttö



C.
"Distance alert"-tiedot (mallin mukaan).

146
AJ
A

Tietyt sääolosuhteet (sade ja/
tai lumi, suora auringonpaiste
jne.) haittaavat tuulilasinäytön
luettavuutta tai häiritsevät sitä hetkel-
lisesti.
Joidenkin lasien (silmä-, aurinko- tai
polaroitujen lasien) käyttö voi häiritä
tuulilasinäytön tietojen lukemista.
Puhdista orgaanisesta lasista valmis-
tettu läpinäkyvä näyttö puhtaalla ja
pehmeällä silmälasien puhdistukseen
tarkoitetulla liinalla tai mikrokuitulii-
nalla. Älä käytä kuivaa tai hankaavaa
riepua äläkä hankaavaa ainetta tai liu-
otinta, jotta taulu ei naarmuunnu eiklä
heijastussuoja vaurioidu.

Säätäminen suositellaan tehtä-
väksi auton ollessa paikallaan.
Auton ollessa paikallaan tai
sen liikkuessa läpinäkyvän näytön
(tai sen suojuksen) päälle ei saa
asettaa mitään esineitä, jotka estäi-
sivät tietojen näkymisen tai näytön
toiminnan.


)
Moottorin käydessä, paina impulssi-
valitsinta 1
. Viimeksi valittu toiminto
on päällä seuraavalla käynnistys-
kerralla.

Korkeuden säätö



)
Moottorin käydessä, säädä näyttö
halutulle korkeudelle impulssivalitsi-
men 3
avulla:


- paina ylöspäin nostaaksesi näyttöä

- paina alaspäin laskeaksesi näyttöä.




Käynnistys/käytöstä poisto Kirkkauden säätö



)
Moottorin käydessä, säädä näytön
kirkkautta impulssivalitsimen 2
avulla:


- paina ylöspäin lisätäksesi näytön
kirkkautta

- paina alaspäin tummentaaksesi
näyttöä.

147
AJ
A
"DISTANCE ALERT*"
Ota selvää maassa voimassa olevas-
ta lainsäädännöstä ja tieliikennelaista
muun muassa turvaväleihin liittyen.
Järjestelmä toimii, kun auton nopeus
on vähintään 70 km/h, mutta enintään
150 km/h.
Järjestelmässä on ohjelmoitava varoi-
tusmerkkivalo, jonka arvo jää muistiin
virran katkaisun jälkeen.
Järjestelmä on apuna ajotilanteessa,
mutta ei voi korvata kuljettajan valp-
pautta ja vastuuta.

1.
Käynnistys/sammutus

2.
Hälytysarvon suurennus (+)/pienen-
nys (-)

Tiedot näkyvät tuulilasinäytössä.
Kun järjestelmä on käytössä:


A.
Auton ajonopeus on toimintarajojen
ulkopuolella.

B.
Auton nopeus on toimintarajojen
mukainen, mutta edellä ei havaita
autoa.

C.
Edellä oleva auto on havaittu.
Autojen välillä oleva sen hetkinen
aika näkyy näytössä pysyvästi.

D.
Aika edellä kulkevaan autoon on
pienempi kuin ohjelmoitu hälytysar-
vo (varoitusvalo vilkkuu).

Toiminnot näytöllä


Tämä auton hallintaa helpottava jär-
jestelmä kertoo kuljettajalle auton ja
edellä ajavan auton välisen etäisyyden
(sekunneissa), kun ajo-olosuhteet ovat
vakaat.
Järjestelmä ei tunnista pysähdyksissä
olevia autoja eikä se vaikuta
autosi
toimintoihin
.

* mallista riippuen

148
AJ
A
Käyttöönotto
Käytöstä poisto



)
Paina impulssivalitsinta 1
poistaak-
sesi järjestelmä käytöstä, merkkiva-
lo sammuu.

Uudelleenaktivointi



)
Paina uudelleen impulssivalitsinta
1
järjestelmän käynnistämiseksi uu-
delleen.
Viimeksi ohjelmoitu arvo on säilynyt
muistissa ja merkkivalo syttyy.
Esimerkki, jossa arvo on 2 sekuntia:

Toiminnan rajoitukset

Järjestelmä siirtyy automaattisesti val-
miustilaan, jos anturi ei tunnista oikein
edellä kulkevaa autoa (hankalat sää-
olosuhteet, väärin säädetty anturi jne).
Tieto ilmestyy monitoiminäyttöön.
Järjestelmä ei pysty tunnistamaan edel-
lä ajavaa autoa muun muassa seuraa-
vissa olosuhteissa:


- kaarteet

- kaistan vaihto

- kun edellä ajava auto on liian kauka-
na (anturin enimmäistoiminta-alue
on 100 m) tai pysähtynyt (esimerkik-
si ruuhka).

Jos edellä ajava auto on liian lähellä (kahden
auton välinen etäisyys on alle 0,5 sekuntia),
näytössä näkyy luku 0,5 s.
Hälytys

Hälytysarvon ohjelmointi



)
Valitse haluttu hälytysarvo impulssi-
valitsimen 2
avulla, yksi painallus on
0,1 sekuntia:


- arvo suurennetaan ylöspäin: "+"

- arvo pienennetään alaspäin: "-".

Jos impulssivalitsimen 1

merkkivalo vilkkuu, tarkastu-
ta järjestelmä valtuutetussa
PEUGEOT-huoltokorjaamossa tai
valtuutetussa korjaamossa.
Järjestelmä ei ole tutka, joka estää
törmäykset, eikä se vaikuta auton
dynamiikkaan. Sen tehtävä on antaa
tietoa, eikä se voi korvata kuljettajan
valppautta ja vastuuta.


)
Paina impulssivalitsinta 1
, merkki-
valo syttyy.
Järjestelmä on toiminnassa, mutta se
toimii vain, kun vauhti on yli 70 km/h.
Hälytysarvon ohjelmoinnin minimiraja on
0,9 sekuntia ja maksimi 2,5 sekuntia.
Varoitusmerkkivalon saa pois käytöstä
valitsemalla arvoksi 0 sekuntia. Kun aika (sekunteina) autosi ja edellä
ajavan auton välillä on alle ohjelmoidun
arvon (hälytysarvo), varoitusmerkkivalo
vilkkuu.

Normaaleissa ajo-olosuhteis-
sa turvaväliksi suositellaan
2 sekuntia (jos ajotapa rauhal-
linen ja nopeus sallittu), jotta
hätäjarrutustilanteessa törmääminen
voitaisiin välttää.

149
AJ
A
NOPEUDENRAJOITIN
Nämä kytkimet on yhdistetty vipuun A
.


1.
Nopeudenrajoittimen tilan valinta-
säädin

2.
Ohjelmoidun arvon pienentämiskytkin

3.
Ohjelmoidun arvon suurentamiskytkin

4.
Nopeudenrajoituksen käynnistys-
/pysäytyskytkin
Ohjelmoidut tiedot näkyvät mittariston
näytöllä.

5.
Nopeudenrajoituksen käynnistyksen/
pysäytyksen osoitin

6.
Nopeudenrajoittimen tilan osoitin

7.
Ohjelmoitu nopeusarvo.


Ohjauspyörän alla olevat kytkimet Mittariston näyttö


Järjestelmä on apuna ajotilan-
teessa, mutta ei voi korvata
kuljettajan valppautta ja vas-
tuuta. Matkustajien turvallisuus on
sinun vastuullasi.
Nopeudenrajoitin käynnistetään
ma-
nuaalisesti. Tällöin ohjelmoidun nopeu-
den on oltava vähintään 30 km/h.
Nopeudenrajoitin sammutetaan
käsin
säätökytkimellä.
Ohjelmoitu nopeus säilyy muistissa myös
silloin, kun sytytysvirta katkaistaan.






Tiedot näkyvät myös tuulilasi-
näytössä.
Tuulilasinäytöstä löytyy lisätietoja lu-
vusta "Ajaminen".
Järjestelmä, joka estää autoa nopeutta
ylittämästä kuljettajan ohjelmoimaa arvoa.
Kun enimmäisnopeus on saavutettu,
kaasupolkimen painaminen ei enää
nosta nopeutta, paitsi jos sitä painetaan
voimakkaasti, jolloin ohjelmoitu nopeus
on mahdollista ylittää tilapäisesti.
Ohjelmoituun nopeuteen palataan vä-
hentämällä nopeus alle ohjelmoidun ar-
von vapauttamalla kaasupoljin.

150
AJ
A

Jyrkässä alamäessä tai kiihdy-
tettäessä voimakkaasti nopeu-
denrajoitin ei pysty estämään
ohjelmoidun nopeuden ylittämistä.
Jotta polkimet eivät jumiutuisi paikal-
leen,


- varmista, että matto on oikealla
paikallaan

- älä koskaan aseta päällekkäin
useampaa mattoa.




Ohjelmointi

Oh
jelmoidun nopeuden ylittäminen

Jos kaasupoljinta painetaan kerran ohjelmoidun nopeuden
ylittämiseksi, nopeus ei nouse muulloin kuin painamalla
kaasupoljinta voimakkaasti
vastuskohdan
yli.
Nopeudenrajoitin kytkeytyy tilapäisesti pois päältä ja näy-
tössä edelleen näkyvä ohjelmoitu nopeus vilkkuu.
Palaaminen ohjelmoituun nopeuteen auton vauhdin hidas-
tuessa tahallisesti tai epähuomiossa lopettaa vilkkumisen.

Paluu normaaliin ajotapaan



)
Käännä säätöpyörä 1
asentoon "

0"
:
nopeudenrajoitin kytketään pois
käytöstä. Näyttö palaa matkamitta-
ritilaan.


Toimintahäiriöt

Jos nopeudenrajoittimeen tulee toimin-
tahäiriö, nopeus häviää näytöstä ja vii-
vat alkavat vilkkua.
Tarkistuta järjestelmä PEUGEOT -ver-
kostossa tai valtuutetussa korjaamossa.

)
Pysäytä nopeudenrajoitin painamalla painiketta 4
: näy-
tössä näkyy tästä vahvistus (OFF).

)
Käynnistä rajoitin uudelleen painamalla jälleen painiketta 4
.


)
Säädä nopeusarvo painamalla painiketta 2
tai 3
(esim.
90 km/h).
Tämän jälkeen voit muuttaa ohjelmoitua nopeutta painikkeil-
la 2
ja 3
:


- + tai - 1 km/h = lyhyt painallus

- + tai - 5 km/h = pitkä painallus

- + tai - 5 km/h askelissa = yhtäjaksoinen painallus.


)
Käynnistä nopeudenrajoitin painamalla painiketta 4
.

)
Käännä säätöpyörä 1
asentoon
LIMIT
: Nopeudenrajoitin on valit-
tu, mutta sitä ei ole käynnistetty
(OFF).
Nopeudenrajoitinta ei tarvitse käynnis-
tää, kun nopeutta halutaan säätää.
