2012 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

175
HYÖDYLLISIÄ TIETOJA

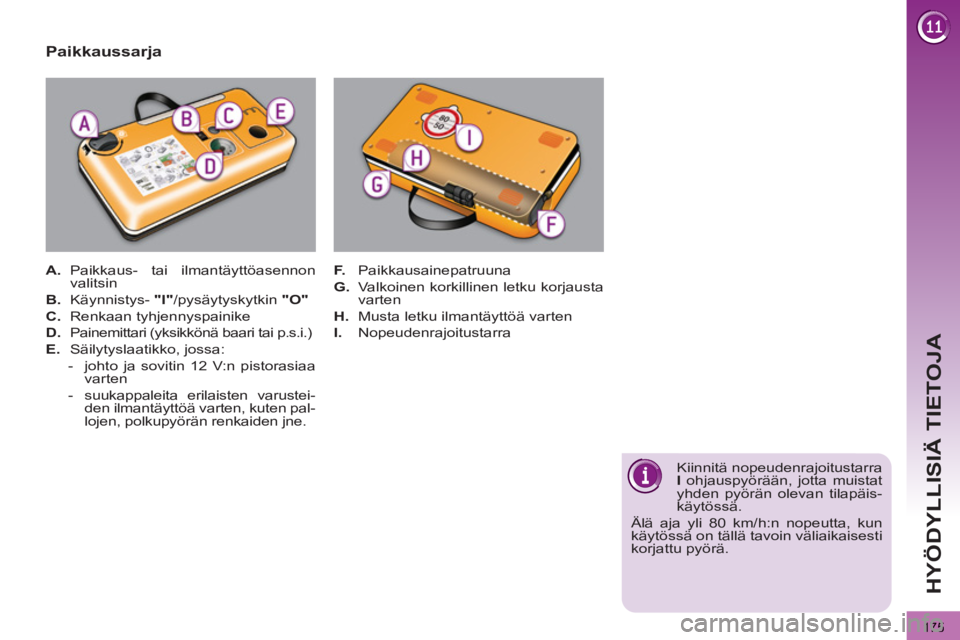

Paikkaussarja



A.
Paikkaus- tai ilmantäyttöasennon
valitsin

B.
Käynnistys- "I"
/pysäytyskytkin "O"


C.
Renkaan tyhjennyspainike

D.
Painemittari (yksikkönä baari tai p.s.i.)

E.
Säilytyslaatikko, jossa:


- johto ja sovitin 12 V:n pistorasiaa
varten

- suukappaleita erilaisten varustei-
den ilmantäyttöä varten, kuten pal-
lojen, polkupyörän renkaiden jne.
F.
Paikkausainepatruuna

G.
Valkoinen korkillinen letku korjausta
varten

H.
Musta letku ilmantäyttöä varten

I.
Nopeudenrajoitustarra


Kiinnitä nopeudenrajoitustarra
I
ohjauspyörään, jotta muistat
yhden pyörän olevan tilapäis-
käytössä.
Älä aja yli 80 km/h:n nopeutta, kun
käytössä on tällä tavoin väliaikaisesti
korjattu pyörä.

176
HYÖDYLLISIÄ TIETOJA

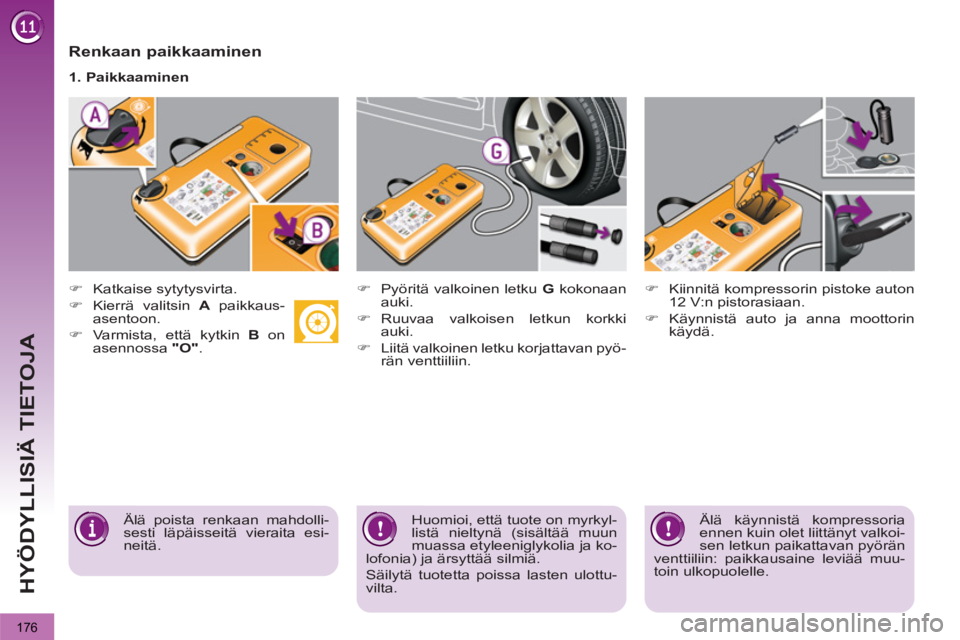

Renkaan paikkaaminen



)
Katkaise sytytysvirta.

)
Kierrä valitsin A
paikkaus-
asentoon.

)
Varmista, että kytkin B
on
asennossa "O"
.
1. Paikkaaminen

)
Pyöritä valkoinen letku G
kokonaan
auki.

)
Ruuvaa valkoisen letkun korkki
auki.

)
Liitä valkoinen letku korjattavan pyö-
rän venttiiliin.
)
Kiinnitä kompressorin pistoke auton
12 V:n pistorasiaan.

)
Käynnistä auto ja anna moottorin
käydä.

Älä poista renkaan mahdolli-
sesti läpäisseitä vieraita esi-
neitä.
Huomioi, että tuote on myrkyl-
listä nieltynä (sisältää muun
muassa etyleeniglykolia ja ko-
lofonia) ja ärsyttää silmiä.
Säilytä tuotetta poissa lasten ulottu-
vilta.
Älä käynnistä kompressoria
ennen kuin olet liittänyt valkoi-
sen letkun paikattavan pyörän
venttiiliin: paikkausaine leviää muu-
toin ulkopuolelle.

177
HYÖDYLLISIÄ TIETOJA

)

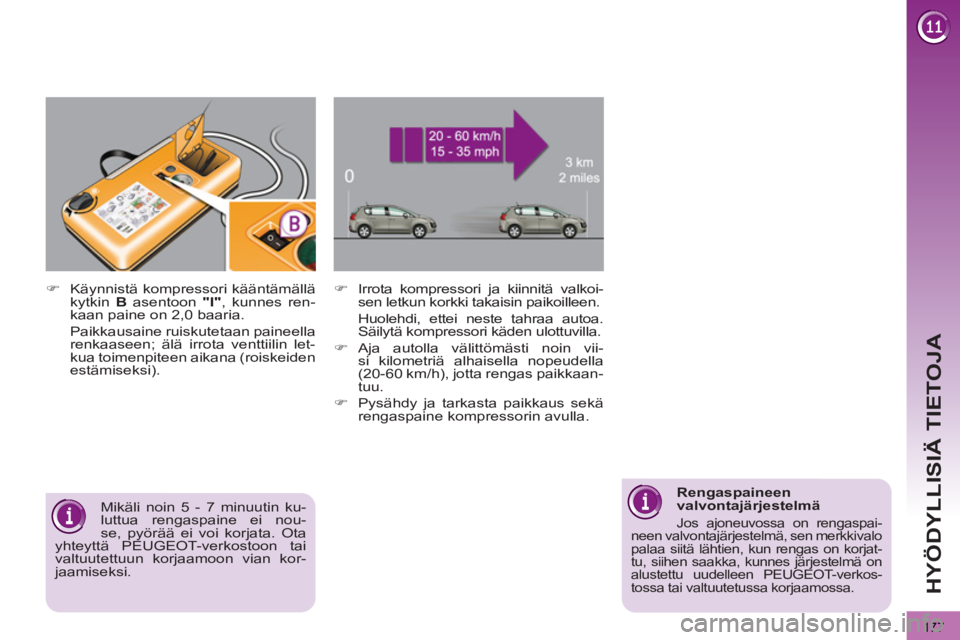

Irrota kompressori ja kiinnitä valkoi-
sen letkun korkki takaisin paikoilleen.
Huolehdi, ettei neste tahraa autoa.
Säilytä kompressori käden ulottuvilla.

)
Aja autolla välittömästi noin vii-
si kilometriä alhaisella nopeudella
(20-60 km/h), jotta rengas paikkaan-
tuu.

)
Pysähdy ja tarkasta paikkaus sekä
rengaspaine kompressorin avulla.

)
Käynnistä kompressori kääntämällä
kytkin B
asentoon "I"
, kunnes ren-
kaan paine on 2,0 baaria.
Paikkausaine ruiskutetaan paineella
renkaaseen; älä irrota venttiilin let-
kua toimenpiteen aikana (roiskeiden
estämiseksi).

Mikäli noin 5 - 7 minuutin ku-
luttua rengaspaine ei nou-
se, pyörää ei voi korjata. Ota
yhteyttä PEUGEOT-verkostoon tai
valtuutettuun korjaamoon vian kor-
jaamiseksi.

Rengaspaineen
valvontajärjestelmä
Jos ajoneuvossa on rengaspai-
neen valvontajärjestelmä, sen merkkivalo
palaa siitä lähtien, kun rengas on korjat-
tu, siihen saakka, kunnes järjestelmä on
alustettu uudelleen PEUGEOT-verkos-
tossa tai valtuutetussa korjaamossa.

178
HYÖDYLLISIÄ TIETOJA

)
Mene mahdollisimman no-
peasti PEUGEOT-verkos-
ton huoltokorjaamoon tai
valtuutettuun korjaamoon.

Kerro mekaanikolle, että olet käyttänyt
tätä paikkaussarjaa. Mekaanikko tekee
rengastarkastuksen ja diagnoosin, min-
kä jälkeen hän kertoo, voidaanko ren-
gas korjata vai onko se vaihdettava.



)
Kierrä valitsin A
ilmantäyttö-
asentoon.

)
Pyöritä musta letku H
koko-
naan auki.

)
Liitä musta letku suoraan korjatun
pyörän venttiiliin.
)
Kiinnitä kompressorin pistoke uu-
delleen auton 12 V:n pistorasiaan.

)
Käynnistä auto uudelleen ja anna
moottorin käydä.
)
Säädä rengaspainetta kompressorin
avulla (täytä kääntämällä kytkin B

asentoon "I"
, tyhjennä kääntämällä
kytkin B
asentoon "O"
ja painamal-
la painiketta C
) auton rengaspaine-
tarran ohjeiden mukaisesti (sijaitsee
kuljettajan oven tasolla).
Jos paine laskee jatkuvasti, vuo-
to ei olehyvin tukittu; ota yhteys
PEUGEOT-verkostoon tai valtuutet-
tuun korjaamoon vian korjaamiseksi.


)
Irrota paikkaussarja ja laita se pai-
kalleen.

)
Aja alhaisella nopeudella (enintään
80 km/h) korkeintaan noin 200 kilo-
metriä.

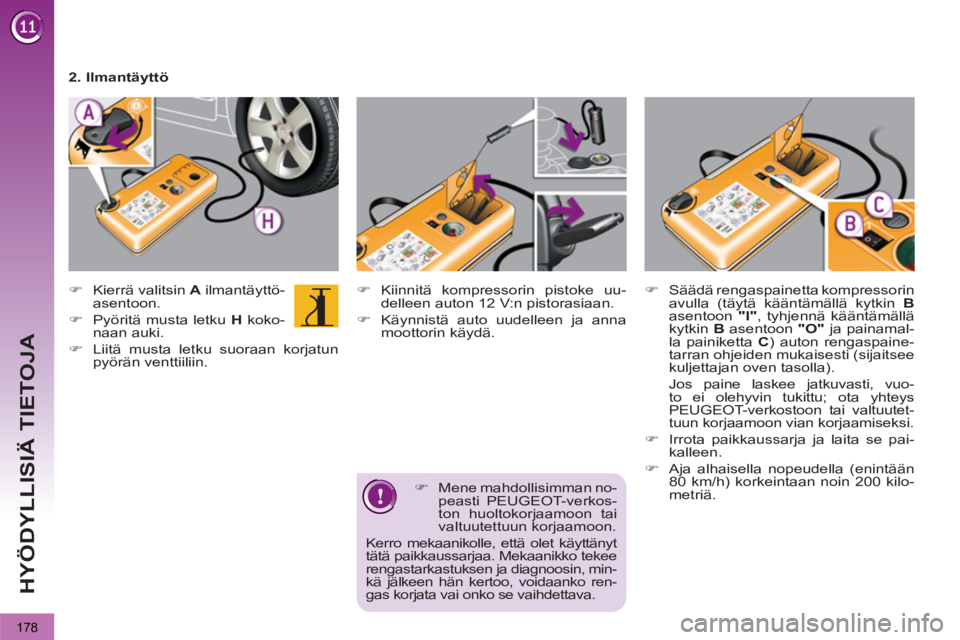

2. Ilmantäyttö

179
HYÖDYLLISIÄ TIETOJA

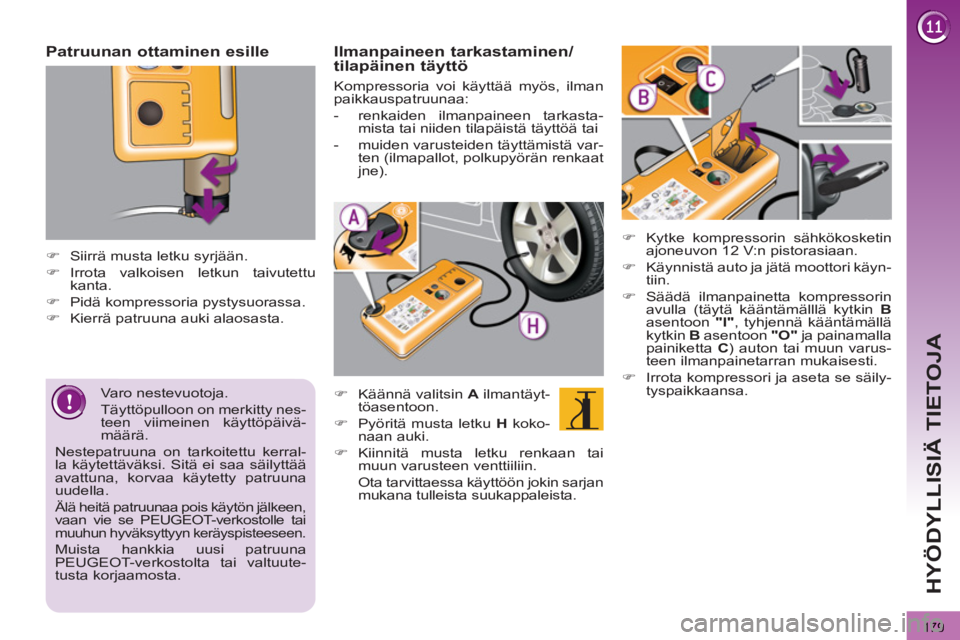

Patruunan ottaminen esille




)
Siirrä musta letku syrjään.

)
Irrota valkoisen letkun taivutettu
kanta.

)
Pidä kompressoria pystysuorassa.

)
Kierrä patruuna auki alaosasta.


Varo nestevuotoja.

Täyttöpulloon on merkitty nes-
teen viimeinen käyttöpäivä-
määrä.
Nestepatruuna on tarkoitettu kerral-
la käytettäväksi. Sitä ei saa säilyttää
avattuna, korvaa käytetty patruuna
uudella.
Älä heitä patruunaa pois käytön jälkeen,
vaan vie se PEUGEOT-verkostolle tai
muuhun hyväksyttyyn keräyspisteeseen.
Muista hankkia uusi patruuna
PEUGEOT-verkostolta tai valtuute-
tusta korjaamosta.



Ilmanpaineen tarkastaminen/
tilapäinen täyttö


)
Käännä valitsin A
ilmantäyt-
töasentoon.

)
Pyöritä musta letku H
koko-
naan auki.

)
Kiinnitä musta letku renkaan tai
muun varusteen venttiiliin.
Ota tarvittaessa käyttöön jokin sarjan
mukana tulleista suukappaleista.
Kompressoria voi käyttää myös, ilman
paikkauspatruunaa:


- renkaiden ilmanpaineen tarkasta-
mista tai niiden tilapäistä täyttöä tai

- muiden varusteiden täyttämistä var-
ten (ilmapallot, polkupyörän renkaat
jne).

)
Kytke kompressorin sähkökosketin
ajoneuvon 12 V:n pistorasiaan.

)
Käynnistä auto ja jätä moottori käyn-
tiin.

)
Säädä ilmanpainetta kompressorin
avulla (täytä kääntämälllä kytkin B

asentoon "I"
, tyhjennä kääntämällä
kytkin B
asentoon "O"
ja painamalla
painiketta C
) auton tai muun varus-
teen ilmanpainetarran mukaisesti.

)
Irrota kompressori ja aseta se säily-
tyspaikkaansa.

180
HYÖDYLLISIÄ TIETOJA

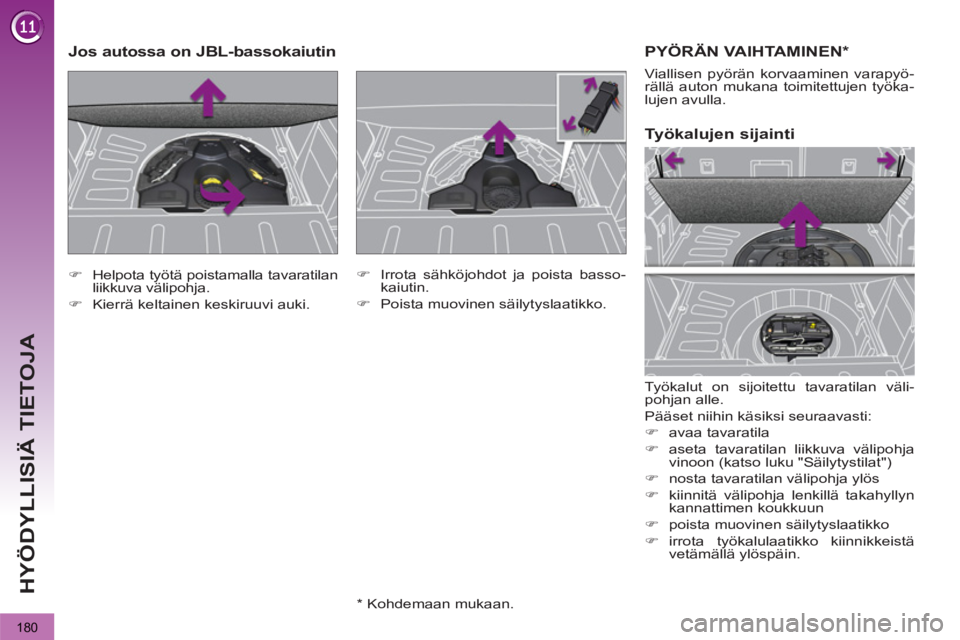

PYÖRÄN VAIHTAMINEN *

Työkalut on sijoitettu tavaratilan väli-
pohjan alle.
Pääset niihin käsiksi seuraavasti:


)
avaa tavaratila

)
aseta tavaratilan liikkuva välipohja
vinoon (katso luku "Säilytystilat")

)
nosta tavaratilan välipohja ylös

)
kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

)
poista muovinen säilytyslaatikko

)
irrota työkalulaatikko kiinnikkeistä
vetämällä ylöspäin.


Työkalujen sijainti

Viallisen pyörän korvaaminen varapyö-
rällä auton mukana toimitettujen työka-
lujen avulla.


)
Helpota työtä poistamalla tavaratilan
liikkuva välipohja.

)
Kierrä keltainen keskiruuvi auki.
















Jos autossa on JBL-bassokaiutin


)
Irrota sähköjohdot ja poista basso-
kaiutin.

)
Poista muovinen säilytyslaatikko.


* Kohdemaan mukaan.

181
HYÖDYLLISIÄ TIETOJA

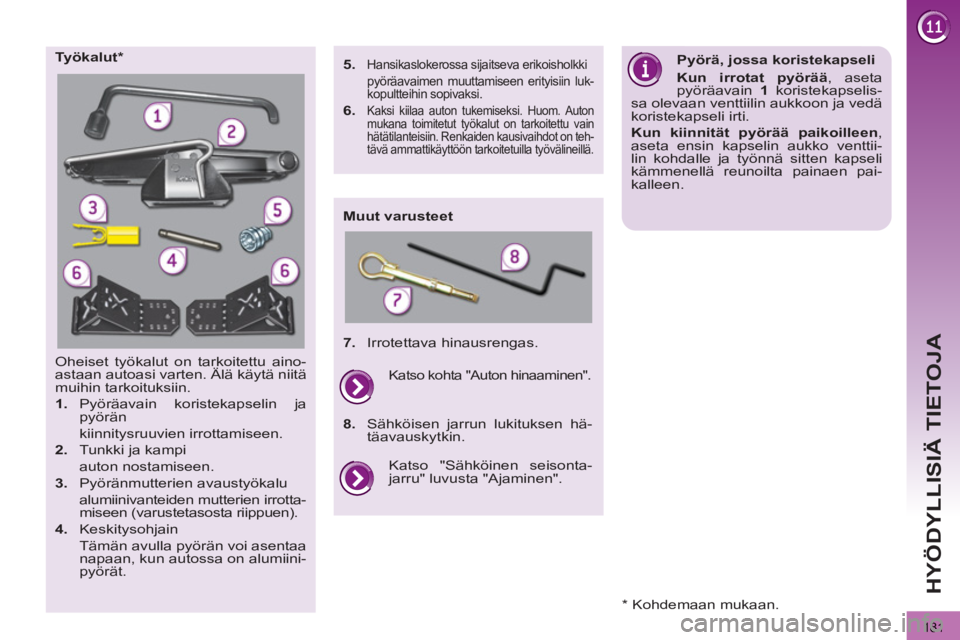

Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.


1.
Pyöräavain koristekapselin ja
pyörän
kiinnitysruuvien irrottamiseen.

2.
Tunkki ja kampi
auton nostamiseen.

3.
Pyöränmutterien avaustyökalu
alumiinivanteiden mutterien irrotta-
miseen (varustetasosta riippuen).

4.
Keskitysohjain
Tämän avulla pyörän voi asentaa
napaan, kun autossa on alumiini-
pyörät.
Työkalut *

Muut varusteet
Pyörä, jossa koristekapseli

Kun irrotat pyörää
, aseta
pyöräavain 1
koristekapselis-
sa olevaan venttiilin aukkoon ja vedä
koristekapseli irti.

Kun kiinnität pyörää paikoilleen
,
aseta ensin kapselin aukko venttii-
lin kohdalle ja työnnä sitten kapseli
kämmenellä reunoilta painaen pai-
kalleen.

5.

Hansikaslokerossa sijaitseva erikoisholkki
pyöräavaimen muuttamiseen erityisiin luk-
kopultteihin sopivaksi.

6.
Kaksi kiilaa auton tukemiseksi. Huom. Auton
mukana toimitetut työkalut on tarkoitettu vain
hätätilanteisiin. Renkaiden kausivaihdot on teh-
tävä ammattikäyttöön tarkoitetuilla työvälineillä.



7.
Irrotettava hinausrengas.
Katso "Sähköinen seisonta-
jarru" luvusta "Ajaminen".

Katso kohta "Auton hinaaminen".


8.
Sähköisen jarrun lukituksen hä-
täavauskytkin.

* Kohdemaan mukaan.

182
HYÖDYLLISIÄ TIETOJA

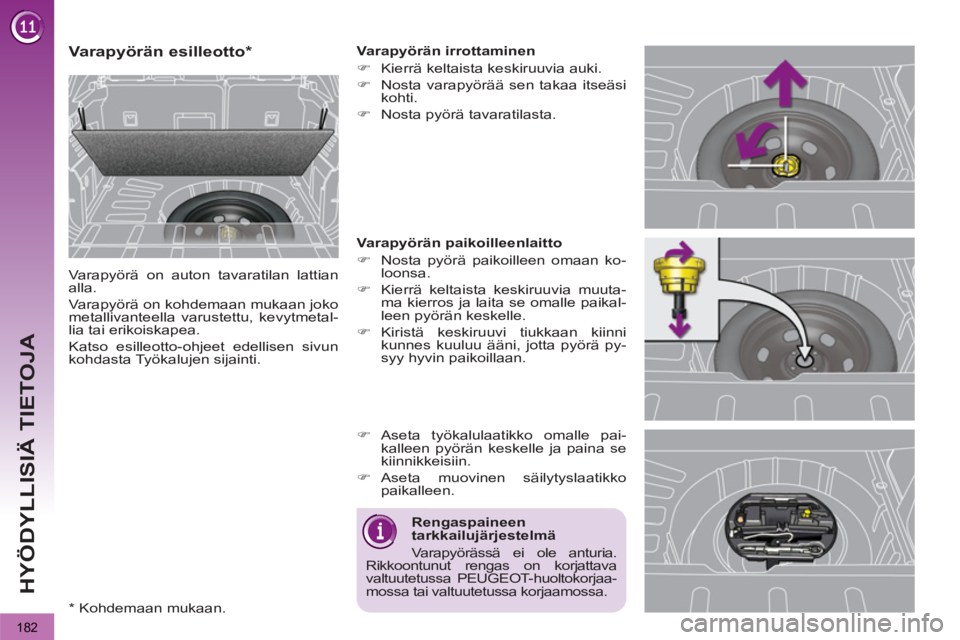

Varapyörän esilleotto *

Varapyörä on auton tavaratilan lattian
alla.
Varapyörä on kohdemaan mukaan joko
metallivanteella varustettu, kevytmetal-
lia tai erikoiskapea.
Katso esilleotto-ohjeet edellisen sivun
kohdasta Työkalujen sijainti.
Varapyörän irrottaminen


)
Kierrä keltaista keskiruuvia auki.

)
Nosta varapyörää sen takaa itseäsi
kohti.

)
Nosta pyörä tavaratilasta.


Varapyörän paikoilleenlaitto


)
Nosta pyörä paikoilleen omaan ko-
loonsa.

)
Kierrä keltaista keskiruuvia muuta-
ma kierros ja laita se omalle paikal-
leen pyörän keskelle.

)
Kiristä keskiruuvi tiukkaan kiinni
kunnes kuuluu ääni, jotta pyörä py-
syy hyvin paikoillaan.

)
Aseta työkalulaatikko omalle pai-
kalleen pyörän keskelle ja paina se
kiinnikkeisiin.

)
Aseta muovinen säilytyslaatikko
paikalleen.


Rengaspaineen
tarkkailujärjestelmä
Varapyörässä ei ole anturia.
Rikkoontunut rengas on korjattava
valtuutetussa PEUGEOT-huoltokorjaa-
mossa tai valtuutetussa korjaamossa.


*
Kohdemaan mukaan.
