63 Veiligheidsvoorzieningen voor kinderen

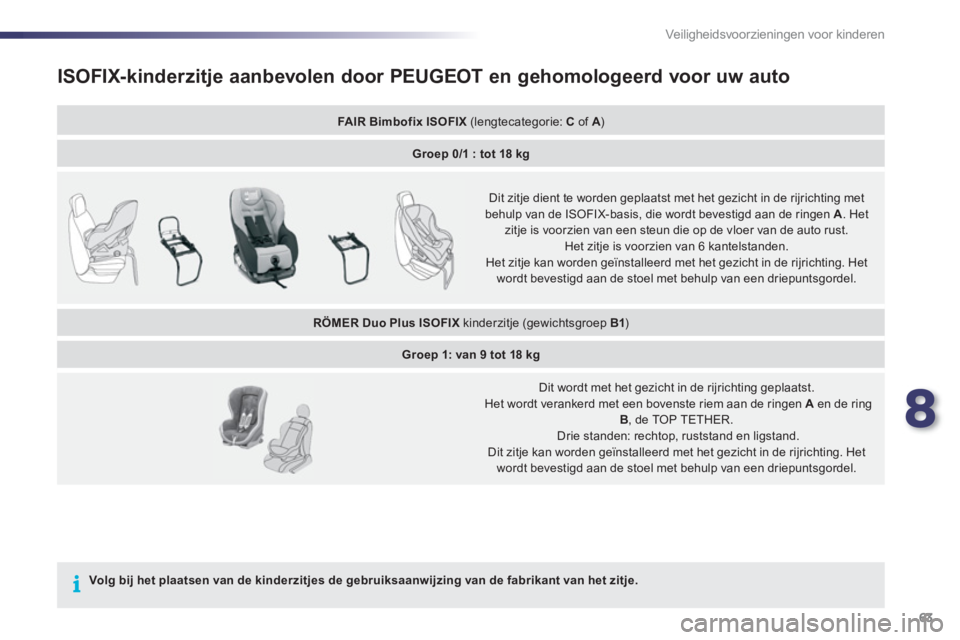

ISOFIX-kinderzitje aanbevolen door PEUGEOT en gehomologeerd voor uw auto
FAIR Bimbofix ISOFIX(lengtecategorie: C of A)A
Groep 0/1 : tot 18 kg


Dit zitje dient te worden geplaatst met het gezicht in de rijrichting metbehulp van de ISOFIX-basis, die wordt bevestigd aan de ringen A
. Het
zitje is voorzien van een steun die op de vloer van de auto rust.
Het zitje is voorzien van 6 kantelstanden.Het zitje kan worden geïnstalleerd met het gezicht in de rijrichting. Het wordt bevestigd aan de stoel met behulp van een driepuntsgordel.
RÖMER Duo Plus ISOFIX
kinderzitje (gewichtsgroep B1)
Groep 1: van 9 tot 18 kg

Dit wordt met het gezicht in de rijrichting geplaatst. Het wordt verankerd met een bovenste riem aan de ringen A
en de ring B, de TOP TETHER. Drie standen: rechtop, ruststand en ligstand.
Dit zitje kan worden geïnstalleerd met het gezicht in de rijrichting. Hetwordt bevestigd aan de stoel met behulp van een driepuntsgordel.
Volg bij het plaatsen van de kinderzitjes de gebruiksaanwijzing van de fabrikant van het zitje.

64Veiligheidsvoorzieningen voor kinderen

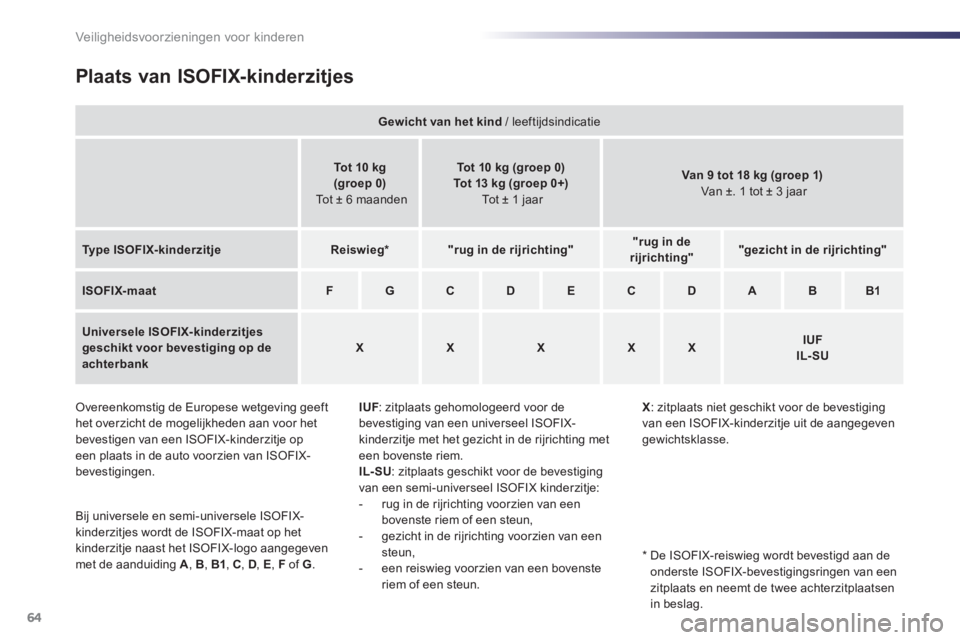

Plaats van ISOFIX-kinderzitjes
IUF: zitplaats gehomologeerd voor debevestiging van een universeel ISOFIX-kinderzitje met het gezicht in de rijrichting met een bovenste riem.
IL-SU : zitplaats geschikt voor de bevestigingvan een semi-universeel ISOFIX kinderzitje:


- rug in de rijrichting voorzien van een
bovenste riem of een steun,

-
gezicht in de rijrichting voorzien van eensteun,

- een reiswieg voorzien van een bovenste
ri
em of een steun.
X : zitplaats niet geschikt voor de bevestiging
van een ISOFIX-kinderzitje uit de aangegeven gewichtsklasse.



Overeenkomstig de Europese wetgeving geeft het overzicht de mogelijkheden aan voor het
bevestigen van een ISOFIX-kinderzitje op een plaats in de auto voorzien van ISOFIX-
bevestigingen.
Bi
j universele en semi-universele ISOFIX-
kinderzitjes wordt de ISOFIX-maat op het
kinderzitje naast het ISOFIX-logo aangegeven met de aanduiding A, B, B1, C , D , E, Fof G .
Gewicht van het kind
/ leeftijdsindicatie
Tot 10 kg(groep 0)Tot ± 6 maanden
Tot 10 kg (groep 0)
Tot 13 kg (groep 0+)Tot ± 1 jaar
Van 9 tot 18 kg (groep 1)Van ±. 1 tot ± 3 jaar
Type ISOFIX-kinderzitjeReiswieg
* "rug in de rijrichting""rug in derijrichting""gezicht in de rijrichting"
ISOFIX-maatFGCDECDABB1
Universele ISOFIX-kinderzitjesgeschikt voor bevestiging op de achterbankXXXXXIUFIL- SU

*

De ISOFIX-reiswieg wordt bevestigd aan de
onderste ISOFIX-bevestigingsringen van een
zitplaats en neemt de twee achterzitplaatsen
in beslag.

9
65 Praktische informatie

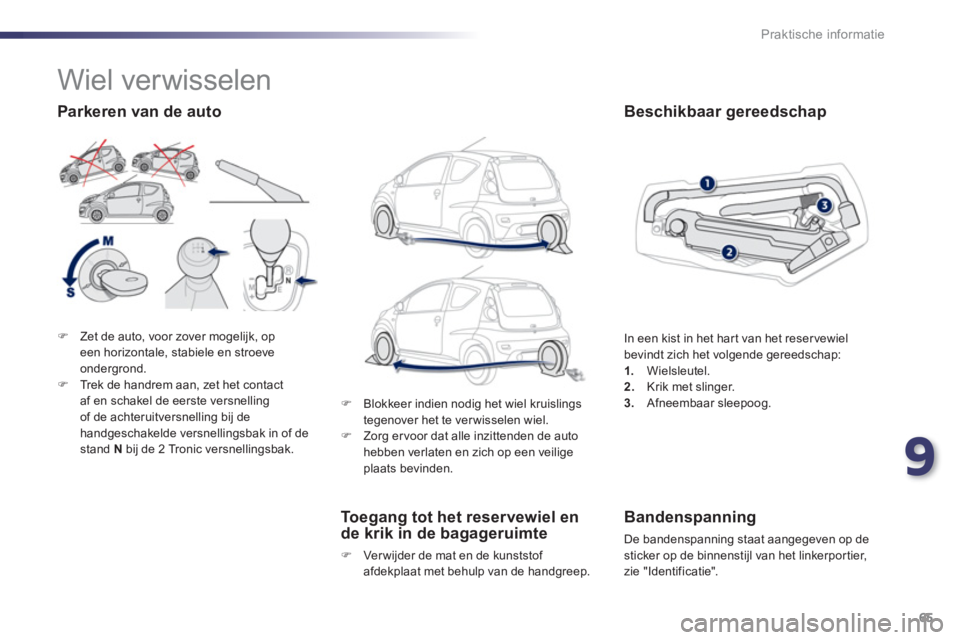

)Zet de auto, voor zover mogelijk, opeen horizontale, stabiele en stroeve
ondergrond. )Trek de handrem aan, zet het contactaf en schakel de eerste versnelling
of de achteruitversnelling bij dehandgeschakelde versnellingsbak in of destand N bij de 2 Tronic versnellingsbak. In
een kist in het hart van het reservewiel
bevindt zich het volgende gereedschap:
1. Wielsleutel.2.Krik met slinger. 3.Afneembaar sleepoog.

To egang tot het reservewiel en
de krik in de bagageruimte
) Ver wijder de mat en de kunststof
afdekplaat met behulp van de handgreep.

Bandenspanning

De bandenspanning staat aangegeven op desticker op de binnenstijl van het linkerportier,
zie "Identificatie".

























Wiel verwisselen
)
Blokkeer indien nodig het wiel kruislings
tegenover het te ver wisselen wiel. ) Zorg er voor dat alle inzittenden de auto
hebben verlaten en zich op een veilige
plaats bevinden.

Parkeren van de auto
Beschikbaar gereedschap

66Praktische informatie

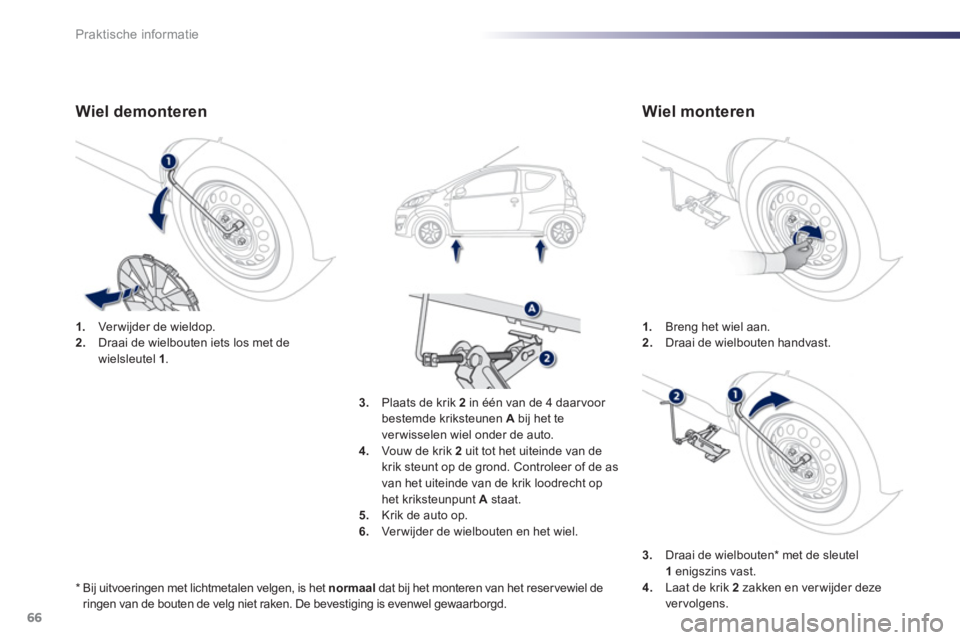

1. Breng het wiel aan.2.Draai de wielbouten handvast.1.
Ver wijder de wieldop.2.
Draai de wielbouten iets los met de
wielsleutel 1.
3. Plaats de krik 2in één van de 4 daarvoor bestemde kriksteunen Abij het te
v
erwisselen wiel onder de auto.4.Vouw de krik 2uit tot het uiteinde van dekrik steunt op de grond. Controleer of de as
van het uiteinde van de krik loodrecht op
het kriksteunpunt A

staat.
5.Krik de auto op.
6. Ver wijder de wielbouten en het wiel.

3.Draai de wielbouten * met de sleutel1enigszins vast.4.
Laat de krik 2
zakken en verwijder deze
ver volgens.*

Bij uitvoeringen met lichtmetalen velgen, is het normaal
dat bij het monteren van het reservewiel de
ringen van de bouten de velg niet raken. De bevestiging is evenwel gewaarborgd.
Wiel demonteren
Wiel monteren

9
67 Praktische informatie

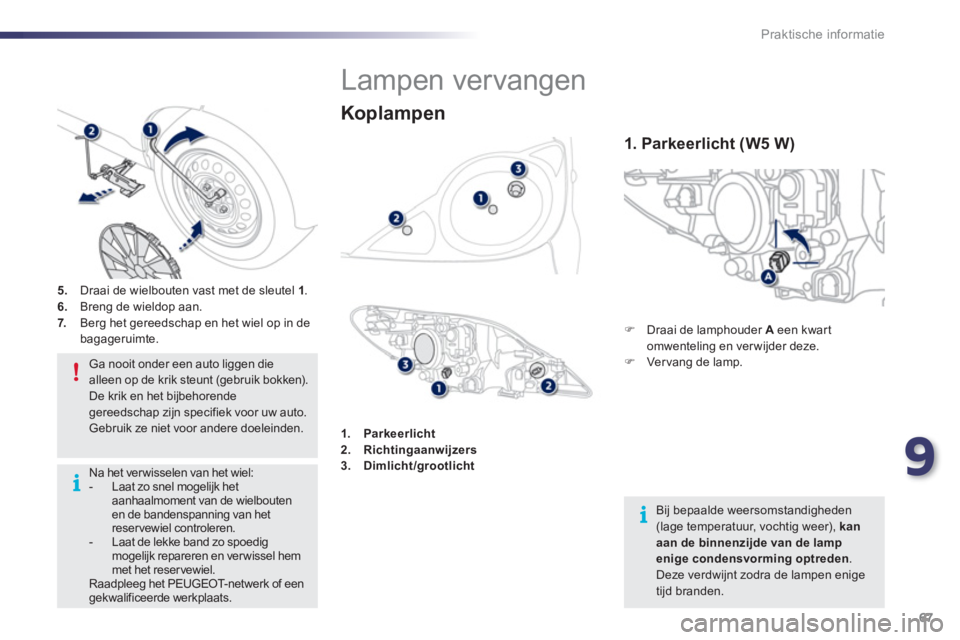

Lampen vervangen
)
Draai de lamphouder A
een kwart
omwenteling en ver wijder deze. ) Ver vang de lamp. 5
. Draai de wielbouten vast met de sleutel 1
.
6.Breng de wieldop aan.
7. Berg het gereedschap en het wiel op in de
bagageruimte.
1
.Parkeerlicht2.Richtingaanwijzers3.Dimlicht/grootlicht
Ga nooit onder een auto liggen die alleen op de krik steunt (gebruik bokken).De krik en het bijbehorende gereedschap zijn specifiek voor uw auto. Gebruik ze niet voor andere doeleinden.
Bij bepaalde weersomstandigheden (lage temperatuur, vochtig weer), kan
aan de binnenzijde van de lampenige condensvorming optreden . Deze verdwijnt zodra de lampen enigetijd branden.
Koplampen
1. Par keerlicht (W5 W)
Na het verwisselen van het wiel:- Laat zo snel mogelijk hetaanhaalmoment van de wielbouten en de bandenspanning van het reservewiel controleren.- Laat de lekke band zo spoedigmogelijk repareren en verwissel hem met het reservewiel. Raadpleeg het PEUGEOT- net wer k of eengekwalificeerde werkplaats.

68Praktische informatie

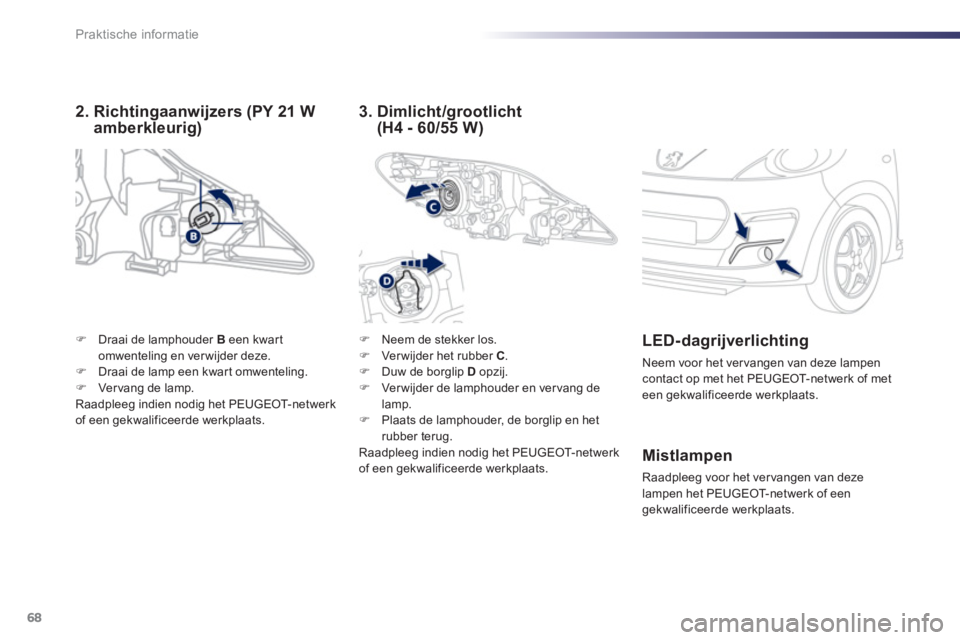

) Neem de stekker los. )
Verwijder het rubber C.)
Duw de borglip D
opzij. )
Verwijder de lamphouder en vervang delamp. )
Plaats de lamphouder, de borglip en het
rubber terug.
Raadpleeg indien nodig het PEUGEOT- net wer k
of een gekwalificeerde werkplaats.




LED-dagrijverlichting

Neem voor het ver vangen van deze lampen contact op met het PEUGEOT-netwerk of meteen gekwalificeerde werkplaats.
Mistlampen

Raadpleeg voor het ver vangen van deze
lampen het PEUGEOT-netwerk of eengekwalificeerde werkplaats.

)Draai de lamphouder B
een kwart
omwenteling en verwijder deze. )Draai de lamp een kwart omwenteling.)Vervang de lamp.
Raadpleeg indien nodig het PEUGEOT- net wer k
of een gekwalificeerde werkplaats.

2. Richtingaanwijzers (PY 21 Wamberkleurig)3. Dimlicht/grootlicht (H4 - 60/55 W)

9
69 Praktische informatie

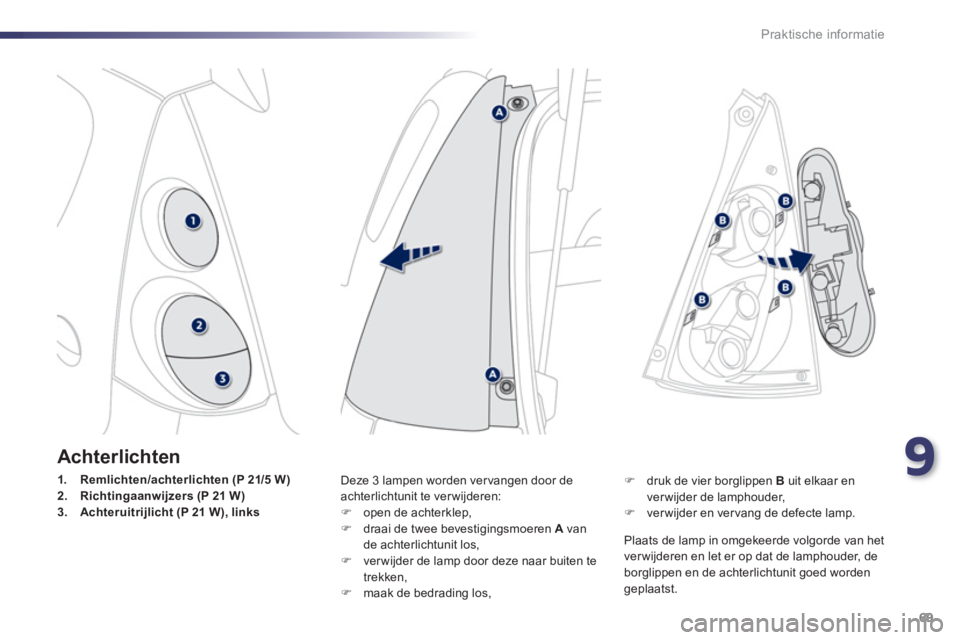

Achterlichten
1.Remlichten/achterlichten (P 21/5 W)2. Richtingaanwijzers (P 21 W)3.Achteruitrijlicht (P 21 W), links
Deze 3 lampen worden ver vangen door de achterlichtunit te verwijderen:) open de achterklep, )
draai de twee bevestigingsmoeren A
vande achterlichtunit los, )
ver wijder de lamp door deze naar buiten te
trekken,
) maak de bedrading los,
Plaats de lamp in om
gekeerde volgorde van het
ver wijderen en let er op dat de lamphouder, de borglippen en de achterlichtunit goed worden geplaatst.

)
druk de vier borglippen Buit elkaar en
verwijder de lamphouder,
) ver wijder en vervang de defecte lamp.

70Praktische informatie

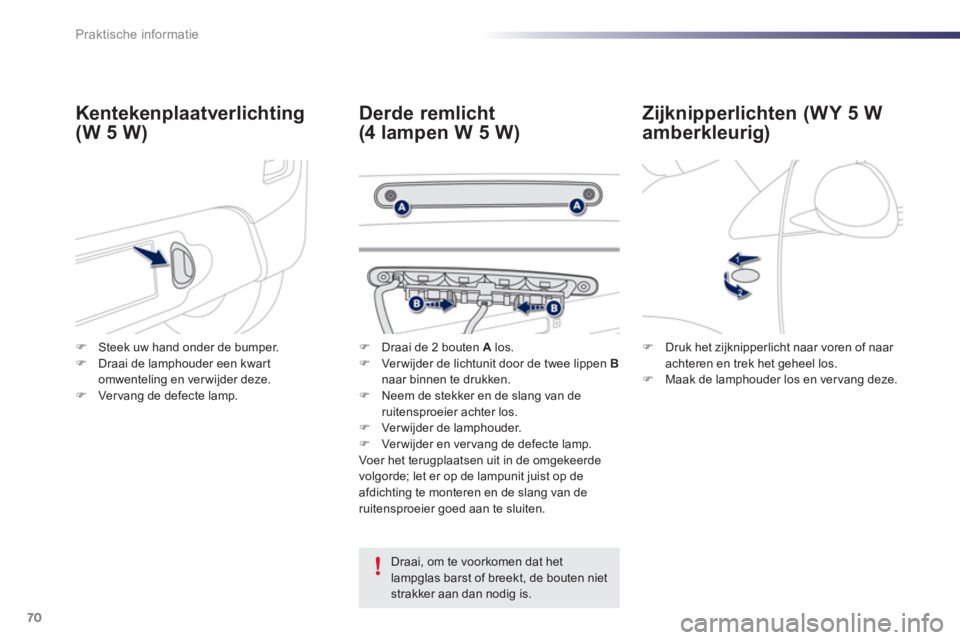

Zijknipperlichten (WY 5 W
amberkleurig)
Derde remlicht
(4 lampen W 5 W)
Kentekenplaatverlichting
(W 5 W)
Draai, om te voorkomen dat het lampglas barst of breekt, de bouten niet
strakker aan dan nodig is.
)Steek uw hand onder de bumper.)Draai de lamphouder een kwart
omwenteling en verwijder deze. )Ver vang de defecte lamp.
) Draai de 2 bouten A
los. )
Ver wijder de lichtunit door de twee lippen B
naar binnen te drukken.) Neem de stekker en de slang van de
ruitensproeier achter los.
) Ver wijder de lamphouder.)
Ver wijder en vervang de defecte lamp.
Voer het terugplaatsen uit in de omgekeerde
volgorde; let er op de lampunit juist op de
afdichting te monteren en de slang van deruitensproeier goed aan te sluiten.
)Druk het zijknipperlicht naar voren of naar achteren en trek het geheel los. )Maak de lamphouder los en vervang deze.
