2012 PEUGEOT 107 Instructieboekje (in Dutch)

9

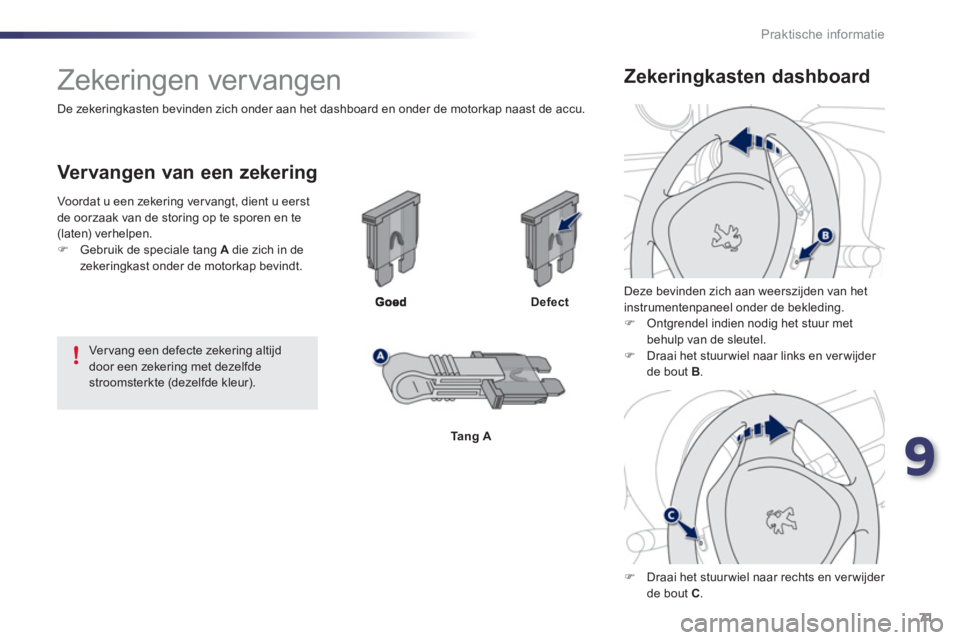

71 Praktische informatie



















Zekeringen vervangen

Vervangen van een zekering
Defect
Tang A


Deze bevinden zich aan weerszijden van het
instrumentenpaneel onder de bekleding. ) Ontgrendel indien nodig het stuur met
behulp van de sleutel .
)
Draai het stuur wiel naar links en ver wijder de bout B.
)
Draai het stuur wiel naar rechts en ver wijder de bout C .


Ver vang een defecte zekering altijddoor een zekering met dezelfde stroomsterkte (dezelfde kleur).


Zekeringkasten dashboard


De zekeringkasten bevinden zich onder aan het dashboard en onder de motorkap naast de accu.

Voordat u een zekerin
g ver vangt, dient u eerst
de oorzaak van de storing op te sporen en te (laten) verhelpen. )Gebruik de speciale tang Adie zich in de
zekeringkast onder de motorkap bevindt.

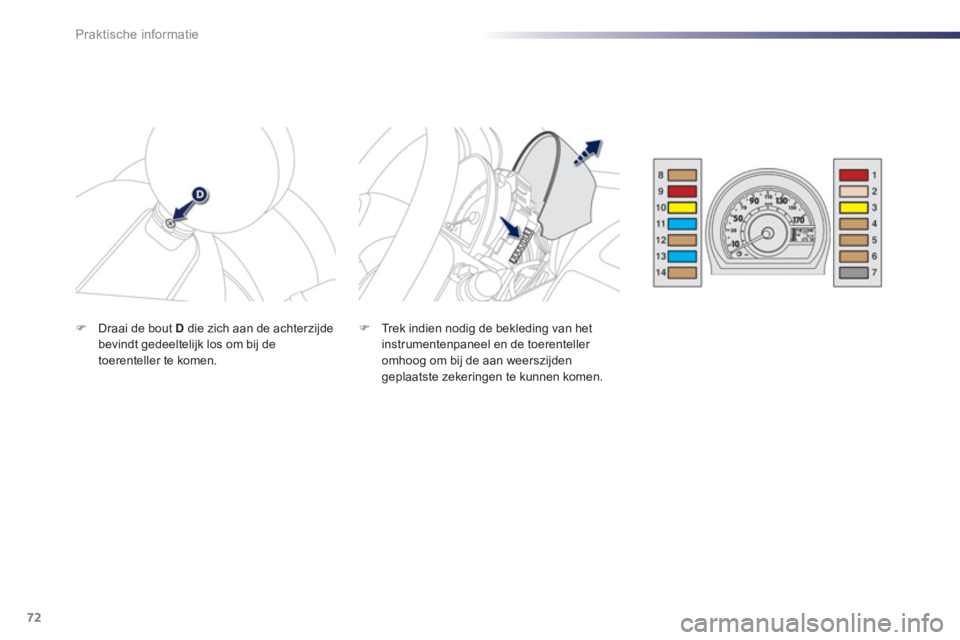

72Praktische informatie
) Trek indien nodig de bekleding van hetinstrumentenpaneel en de toerenteller omhoog om bij de aan weerszijdengeplaatste zekeringen te kunnen komen.

)Draai de bout D
die zich aan de achterzijde bevindt gedeeltelijk los om bij de
toerenteller te komen.

9

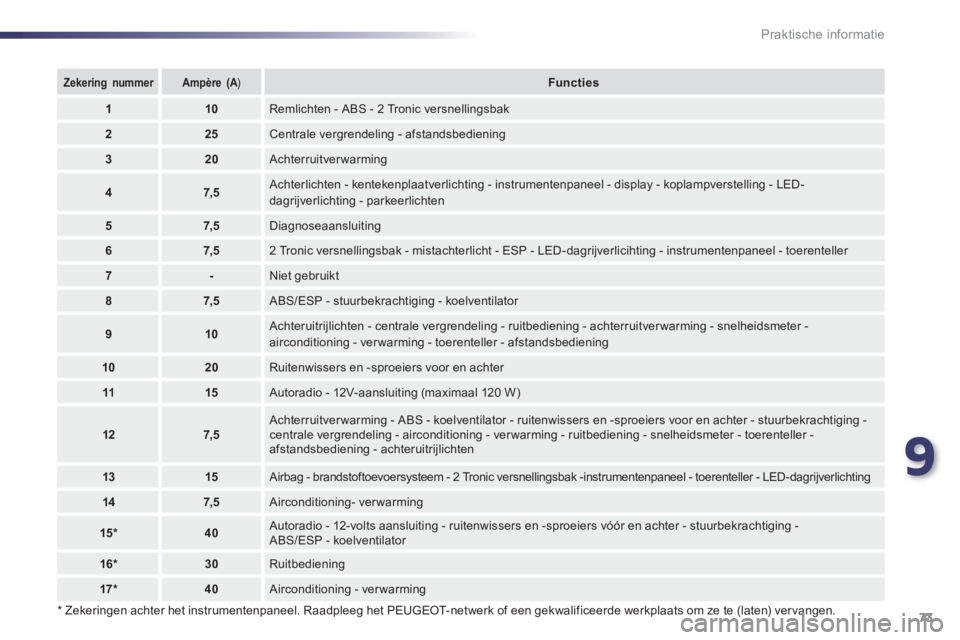

73 Praktische informatie
*
Zekeringen achter het instrumentenpaneel. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats om ze te (laten) ver vangen.
ZekeringnummerAmpère(A
) AAFuncties
110Remlichten - ABS - 2 Tronic versnellingsbak
225Centrale vergrendeling - afstandsbediening
320 Achterruitverwarming
47, 5
Achterlichten - kentekenplaatverlichting - instrumentenpaneel - display - koplampverstelling - LED-dagrijverlichting - parkeerlichten
57,5Diagnoseaansluiting
67, 52 Tronic versnellingsbak - mistachterlicht - ESP - LED-dagrijverlicihting - instrumentenpaneel - toerenteller
7-Niet gebruikt
87,5
ABS/ESP - stuurbekrachtiging - koelventilator
910
Achteruitrijlichten - centrale vergrendeling - ruitbediening - achterruitver warming - snelheidsmeter -airconditioning - ver warming - toerenteller - afstandsbediening
1020Ruitenwissers en -sproeiers voor en achter
1115
Autoradio - 12V-aansluiting (maximaal 120 W)
127, 5
Achterruitver warming - ABS - koelventilator - ruitenwissers en -sproeiers voor en achter - stuurbekrachtiging - centrale vergrendeling - airconditioning - ver warming - ruitbediening - snelheidsmeter - toerenteller -afstandsbediening - achteruitrijlichten
1315
Airbag - brandstoftoevoersysteem - 2 Tronic versnellingsbak -instrumentenpaneel - toerenteller - LED-dagrijverlichting
147, 5 Airconditioning- ver warming
15 *40
Autoradio - 12-volts aansluiting - ruitenwissers en -sproeiers vóór en achter - stuurbekrachtiging -ABS/ESP - koelventilator
16 * 30Ruitbediening
17 *40
Airconditioning - ver warming

i
74Praktische informatie
)Maak het deksel los door rechts op de nok E
te drukken om bij de zekeringen te komen.

De tan
g Aen de reservezekeringen B
zijn aan
de voorzijde van de zekeringkast bevestigd.
Bij het ontwerp van het elektrische circuit van uw auto is reeds rekening gehouden met de montage van zowelde standaarduitrusting als eventueleopties. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats voordat u andere elektrische voorzieningen of accessoires in de auto monteert of laatmonteren.
Sommige elektrische accessoires zelf,of de wijze waarop die zijn gemonteerd,kunnen de werking van de elektrischesystemen van de auto (de elektronischebedieningssystemen, het audiosysteemen het laadcircuit) nadelig beïnvloeden.
PEUGEOTis niet aansprakelijk voor kosten die voortvloeien uit het verhelpen van storingenveroorzaakt door het monteren vanextra accessoires die niet door haar aanbevolen en geleverd worden of door voorzieningen die niet volgens de voorschriften van PEUGEOT zijn gemonteerd. Dit geldt met name voor apparatuur met een stroomverbruik van meer dan 10 milliampère.
Zekeringkast motorruimte
Sluit na de werkzaamheden het dekselzorgvuldig.

9

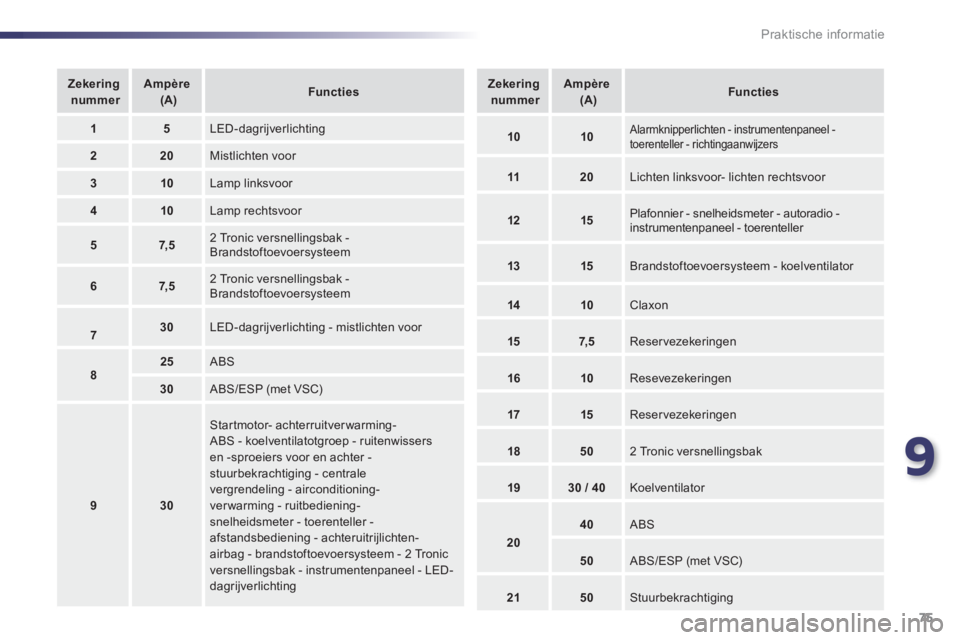

75 Praktische informatie
ZekeringnummerAmpère(A)Functies
15 LED-dagrijverlichting
220 Mistlichten voor
310
Lamp linksvoor
410
Lamp rechtsvoor
57, 5 2 Tr o n i c v e r s n e l l i ngsbak -Brandstoftoevoersysteem
67, 5
2 Tronic versnellingsbak -Brandstoftoevoersysteem


730
LED-dagrijverlichting - mistlichten voor
825
ABS
30
ABS/ESP (met VSC)
930

Startmotor- achterruitverwarming-ABS - koelventilatotgroep - ruitenwissers en -sproeiers voor en achter - stuurbekrachtiging - centrale vergrendeling - airconditioning- ver warming - ruitbediening- snelheidsmeter - toerenteller -
afstandsbediening - achteruitrijlichten-airbag - brandstoftoevoersysteem - 2 Tronic versnellingsbak - instrumentenpaneel - LED-dagrijverlichting
ZekeringnummerAmpère(A)Functies
1010 Alarmknipperlichten - instrumentenpaneel - toerenteller - richtingaanwijzers
1120 Lichten linksvoor- lichten rechtsvoor
1215
Plafonnier - snelheidsmeter - autoradio - instrumentenpaneel - toerenteller
1315
Brandstoftoevoersysteem - koelventilator
1410 Claxon
157, 5
Reservezekeringen
1610
Resevezekeringen
1715 Reservezekeringen
1850 2 Tr o n i c v e r s n e l l i ngsbak
1930 / 40
Koelventilator
20
40 ABS
50 ABS/ESP (met VSC)
2150 Stuurbekrachtiging

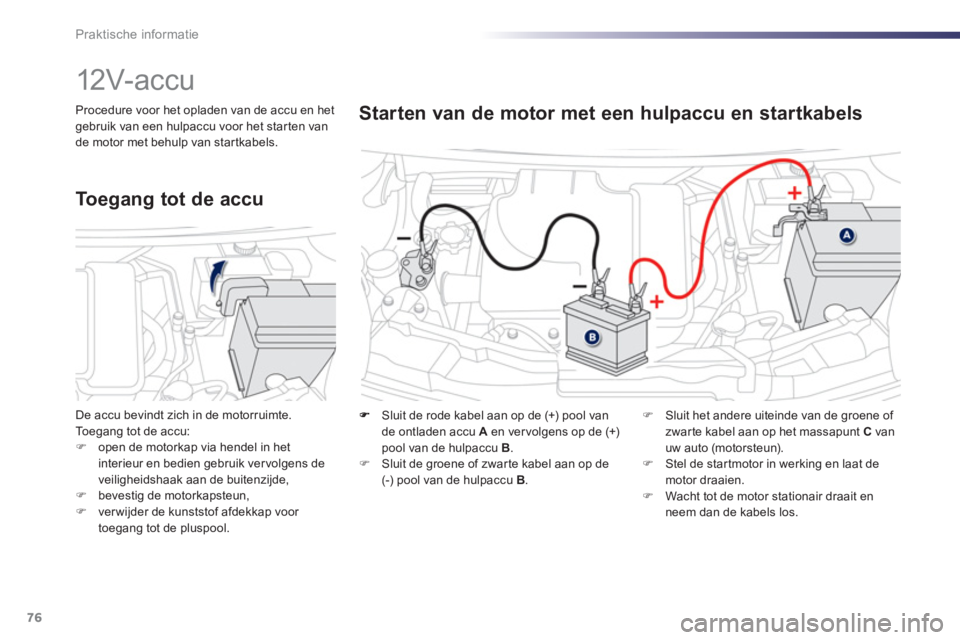

76Praktische informatie
Sluit de rode kabel aan op de (+) pool van
de ontladen accu A
en vervolgens op de (+)
pool van de hulpaccu B.) Sluit de groene of zwar te kabel aan op de (-) pool van de hulpaccu B.
Starten van de motor met een hulpaccu en startkabels
)Sluit het andere uiteinde van de groene of
zwar te kabel aan op het massapunt
C van
uw auto (motorsteun).)Stel de startmotor in werking en laat demotor draaien.)Wacht tot de motor stationair draait en neem dan de kabels los.






12V- ac c u
Procedure voor het opladen van de accu en het gebruik van een hulpaccu voor het starten van
de motor met behulp van startkabels.
D
e accu bevindt zich in de motorruimte.Toegang tot de accu:)open de motorkap via hendel in hetinterieur en bedien gebruik ver volgens de
veiligheidshaak aan de buitenzijde,
)bevestig de motorkapsteun, )ver wijder de kunststof afdekkap voor
toegang tot de pluspool.
Toegang tot de accu

9

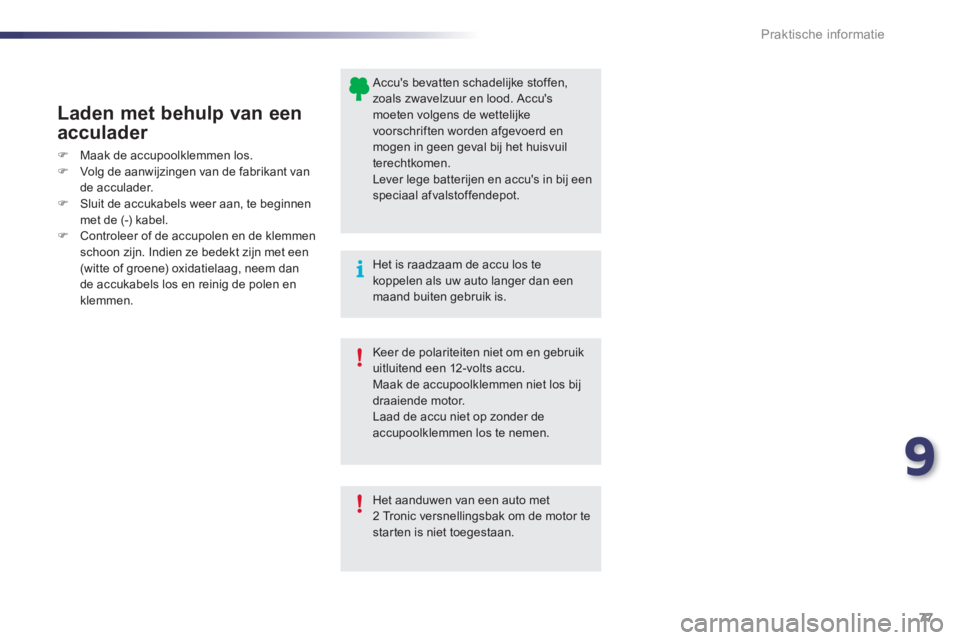

77 Praktische informatie









Laden met behulp van een
acculader
)Maak de accupoolklemmen los.
)Volg de aanwijzingen van de fabrikant van de acculader. )Sluit de accukabels weer aan, te beginnen met de (-) kabel.)Controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn met een(witte of groene) oxidatielaag, neem dan
de accukabels los en reinig de polen en klemmen.

Accu's bevatten schadelijke stof fen, zoals zwavelzuur en lood. Accu's moeten volgens de wettelijkevoorschriften worden afgevoerd en mogen in geen geval bij het huisvuilterechtkomen.
Lever lege batterijen en accu's in bij eenspeciaal afvalstoffendepot.
Het aanduwen van een auto met 2 Tronic versnellingsbak om de motor testarten is niet toegestaan.

Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.


Keer de polariteiten niet om en gebruikuitluitend een 12-volts accu.
Maak de accupoolklemmen niet los bijdraaiende motor.
Laad de accu niet op zonder de accupoolklemmen los te nemen.

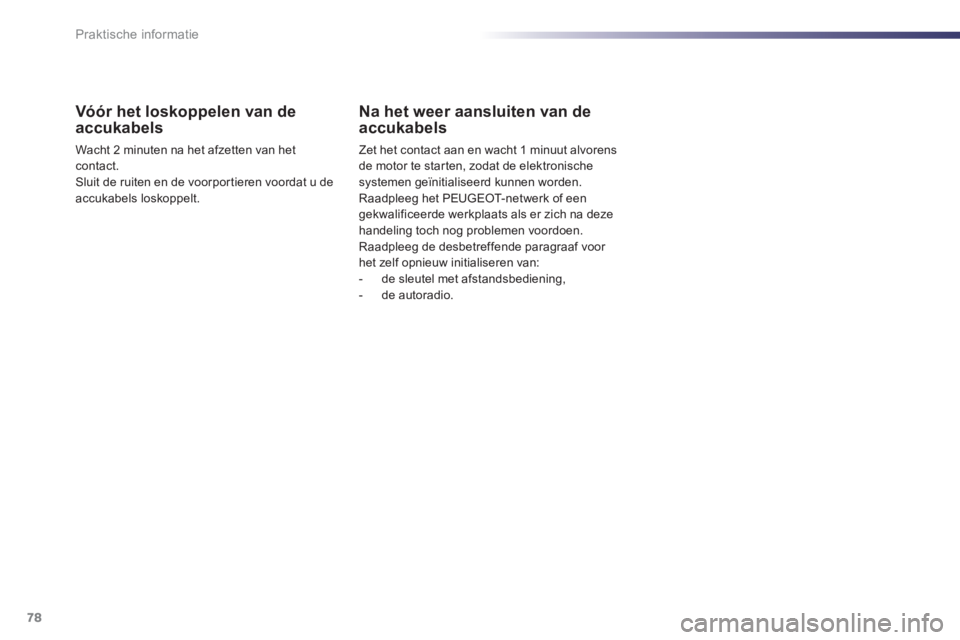

78Praktische informatie
Vóór het loskoppelen van deaccukabels
Wacht 2 minuten na het afzetten van het
contact. Sluit de ruiten en de voorportieren voordat u deaccukabels loskoppelt.


Na het weer aansluiten van de
accukabels
Zet het contact aan en wacht 1 minuut alvorens
de motor te starten, zodat de elektronische
systemen geïnitialiseerd kunnen worden. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats als er zich na deze
handeling toch nog problemen voordoen.
Raadpleeg de desbetreffende paragraaf voor
het zelf opnieuw initialiseren van:


- de sleutel met afstandsbedienin
g,

- de autoradio.
