63 Kindersicherheit
Die von PEUGEOT empfohlenen und für Ihr Fahrzeug zugelassenen ISOFIX Kindersitze
FA I R B i m b o f i x I SO FI X (Größenklasse: Coder A
) A
Klasse 0/1: b i s 18 kg
Einbau entgegen der Fahrtrichtung oder in Fahrtrichtung mit Hilfe eines ISOFIX-Sockels, der an den Ösen A
mit einer Stütze, die auf dem
Fahr zeugboden steht, eingehakt wird.Sitzschale in 6 Positionen verstellbar.
Kann in Fahrtrichtung durch Befestigung am Sitz mit Hilfe eines Dreipunktgurts montiert werden.
RÖMER Duo Plus ISOFIX(Größenklasse: B1 )

Klasse 1: 9 bis 18 kg

Einbau in Fahrtrichtung
Wird an den Ösen A
sowie der Öse B
dem sog. Top Tether mit Hilfe einesoberen Gurtes eingehängt.Sitzschale in 3 Positionen verstellbar: zum Sitzen, Ruhen und Liegen.
Kann in Fahrtrichtung durch Befestigung am Sitz mit Hilfe eines Dreipunktgurts montiert werden.
Befolgen Sie bitte die Anweisungen zum Einbau der Kindersitze in der Montageanleitung des Sitzherstellers.

64Kindersicherheit
Einbaumöglichkeiten der ISOFIX-Kindersitze
IUF: Für einen Isofix-Universalkindersitz inFahrtrichtung mit oberem Gurt zugelassener Platz
IL-SU : Für den Einbau folgender Halbuniversal-
ISOFIX-Sitze geeigneter Platz:


- "Rücken in Fahrtrichtung" mit einem oberen Gurt oder einem Stützfuß,

- "in Fahrtrichtung" mit einem Stützfuß,

- Babyschale mit einem oberen Gur t oder einem Stützfuß

X
: Für den Einbau eines ISOFIX-Kindersitzes der angegebenen Klasse nicht geeigneter Platz


Gemäß der europäischen Vorschrift gibt
Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten
Plätzen in Ihrem Fahrzeug.
Bei den I
SOFIX-Universal- und Halbuniversalkindersitzen ist die mit den Buchstaben A , B , B1 , C, D , E , F, FG
bezeichneteISOFIX-Größenklasse des Kindersitzes neben
dem Logo ISOFIX angegeben.
Gewicht des Kindes/ Richtalter
unter 10 kg(Klasse 0)bis ≈ 6 Monate
unter 10 kg (Klasse 0) unter 13 kg (Klasse 0+)bis ≈ 1 Jahr
9 bis 18 kg (Klasse 1)1 bis ≈ 3 Jahre

Kindersitz vom Typ ISOFIXBabyschale *"Rücken in Fahrtrichtung""Rücken inFahrtrichtung""in Fahrtrichtung"
ISOFIX- GrößenklasseFGCDECDABB1
ISOFIX- Universalkindersitze, dieauf den hinteren Plätzen eingebautwerden könnenXXXXXIUFIL- SU

*

Die ISOFIX-Babyschale wird an den unteren
Ösen eines ISOFIX-Platzes befestigt und nimmt beide Rücksitze ein.

9

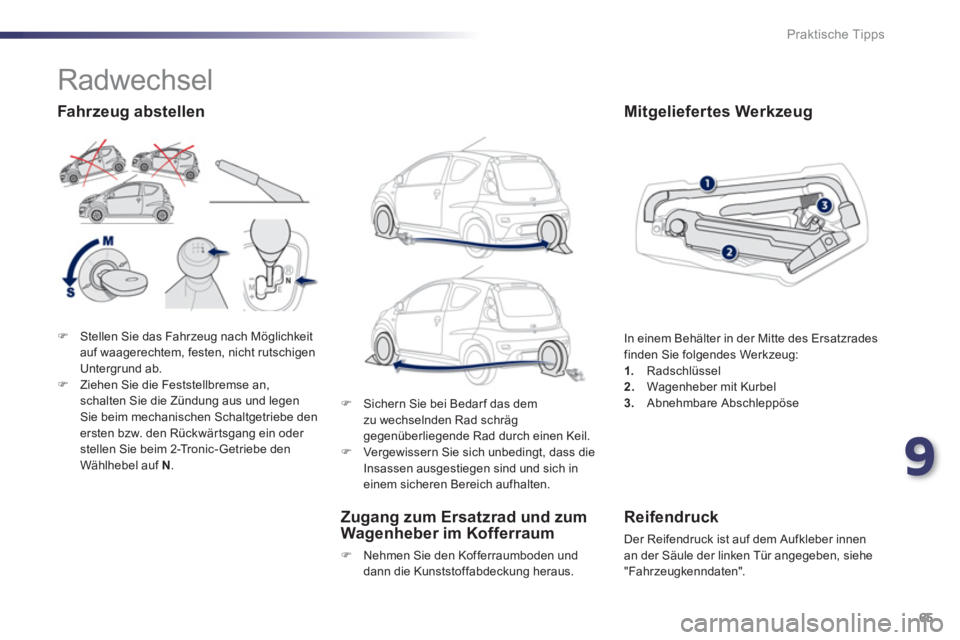

65 Praktische Tipps
)Stellen Sie das Fahrzeug nach Möglichkeitauf waagerechtem, festen, nicht rutschigen Untergrund ab.)Ziehen Sie die Feststellbremse an, schalten Sie die Zündung aus und legenSie beim mechanischen Schaltgetriebe denersten bzw. den Rückwärtsgang ein oder stellen Sie beim 2-Tronic-Getriebe den Wählhebel auf N. In
einem Behälter in der Mitte des Ersatzrades finden Sie folgendes Werkzeug:
1. Radschlüssel 2.Wagenheber mit Kurbel3.Abnehmbare Abschleppöse

Zugang zum Ersatzrad und zum
Wagenheber im Kofferraum
) Nehmen Sie den Kofferraumboden und
dann die Kunststoffabdeckung heraus.



Reifendruck

Der Reifendruck ist auf dem Aufkleber innen
an der Säule der linken Tür angegeben, siehe
"Fahrzeugkenndaten".


























Radwechsel
)
Sichern Sie bei Bedarf das demzu wechselnden Rad schräg gegenüberliegende Rad durch einen Keil. )
Vergewissern Sie sich unbedingt, dass die
Insassen ausgestiegen sind und sich ineinem sicheren Bereich aufhalten.


Fahr zeug abstellen
Mitgeliefertes Werkzeug

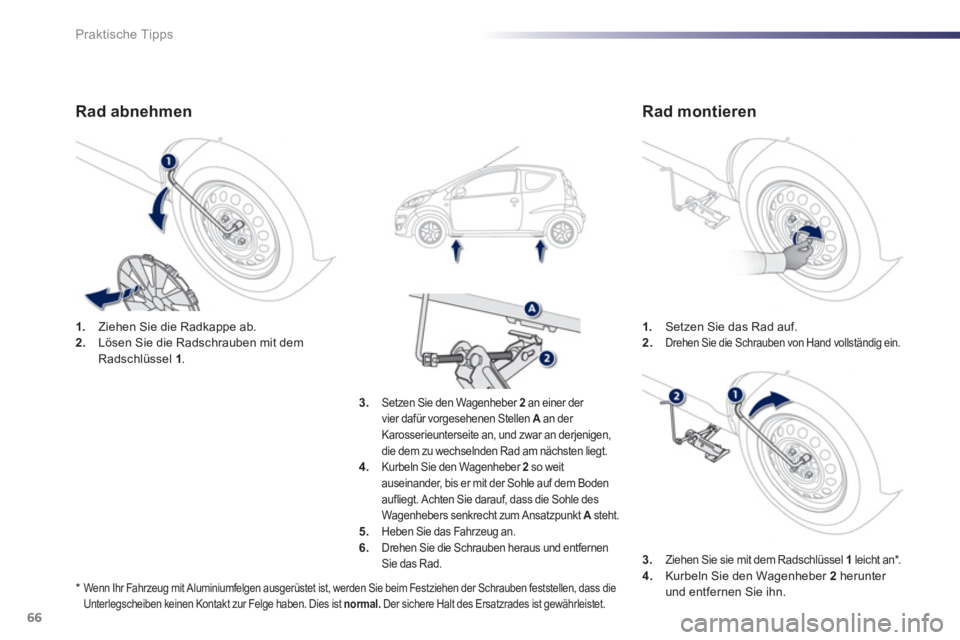

66Praktische Tipps
1. Setzen Sie das Rad auf. 2.Drehen Sie die Schrauben von Hand vollständig ein.1.
Ziehen Sie die Radkappe ab.2.
Lösen Sie die Radschrauben mit dem
Radschlüssel 1.
3. Setzen Sie den Wagenheber 2 an einer der
vier dafür vorgesehenen Stellen Aan der A
Karosserieunterseite an, und zwar an derjenigen,
die dem zu wechselnden Rad am nächsten liegt. 4.Kurbeln Sie den Wagenheber 2so weit auseinander, bis er mit der Sohle auf dem Bodenaufliegt. Achten Sie darauf, dass die Sohle des
Wagenhebers senkrecht zum Ansatzpunkt A steht.A5.Heben Sie das Fahrzeug an. 6. Drehen Sie die Schrauben heraus und entfernen Sie das Rad.
3.Ziehen Sie sie mit dem Radschlüssel 1leicht an * . 4.
Kurbeln Sie den Wagenheber 2herunter
und entfernen
Sie ihn.*
Wenn Ihr Fahrzeug mit Aluminiumfelgen ausgerüstet ist, werden Sie beim Festziehen der Schrauben feststellen, dass dieUnterlegscheiben keinen Kontakt zur Felge haben. Dies ist normal . Der sichere Halt des Ersatzrades ist gewährleistet.
Rad abnehmen
Rad montieren

9

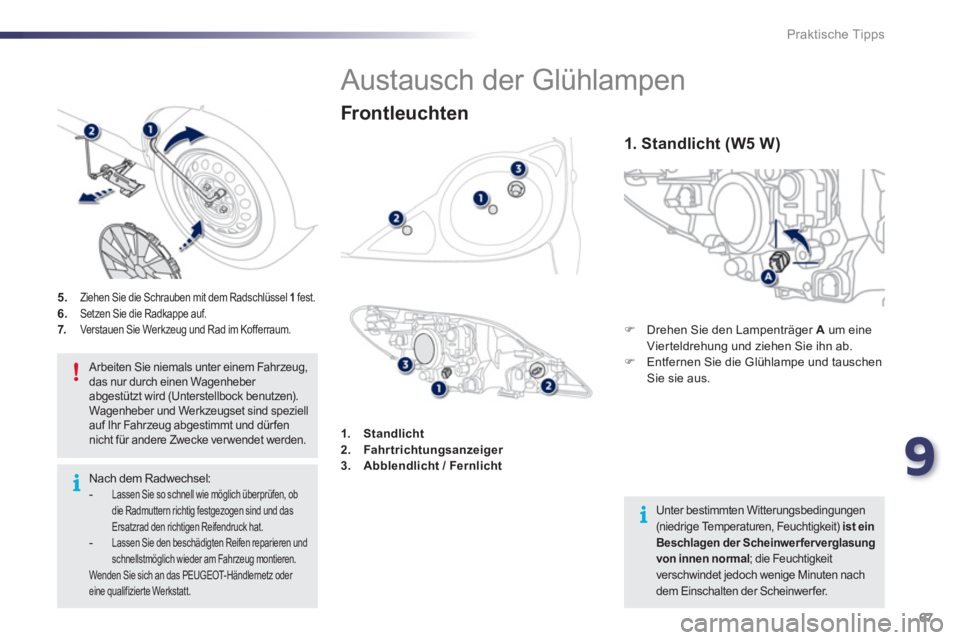

67 Praktische Tipps
























Austausch der Glühlampen
)
Drehen Sie den Lampenträger A
um eineVierteldrehung und ziehen Sie ihn ab. )
Entfernen Sie die Glühlampe und tauschen Sie sie aus. 5
. Ziehen Sie die Schrauben mit dem Radschlüssel 1 fest. 6.Setzen Sie die Radkappe auf. 7. Ver st auen Sie Werkzeug und Rad im Kofferraum.
1.Standlicht2.Fahr trichtungsanzeiger3.Abblendlicht / Fernlicht

Arbeiten Sie niemals unter einem Fahrzeug,das nur durch einen Wagenheber abgestützt wird (Unterstellbock benutzen).Wagenheber und Werkzeugset sind speziell auf Ihr Fahrzeug abgestimmt und dürfennicht für andere Zwecke verwendet werden.
Unter bestimmten Witterungsbedingungen(niedrige Temperaturen, Feuchtigkeit) ist ein
Beschlagen der Scheinwerferverglasung von innen normal; die Feuchtigkeit verschwindet jedoch wenige Minuten nach dem Einschalten der Scheinwerfer.
Frontleuchten
1. Standlicht (W5 W)
Nach dem Radwechsel:-Lassen Sie so schnell wie möglich überprüfen, obdie Radmuttern richtig festgezogen sind und das Ersatzrad den richtigen Reifendruck hat.
- Lassen Sie den beschädigten Reifen reparieren und schnellstmöglich wieder am Fahrzeug montieren. Wenden Sie sich an das PEUGEOT- H än dl er net z o der eine qualifizierte Werkstatt.

68Praktische Tipps
) Klemmen Sie den Steckverbinder ab. )
Entfernen Sie den Gummi C.)
Drücken Sie die Sperrfeder Dan der Seite. )
Ziehen Sie den Lampenträger ab und
wechseln Sie die Glühlampe.) Setzen Sie den Lampenträger, die Sperr feder und den Gummi wieder auf.
Bei Problemen wenden Sie sich bitte an dasPEUGEOT-Händlernetz oder eine qualifizierte
Werkstatt.


LED-Tagesfahrlicht

Wenden Sie sich zum Austausch dieser
Lampen an einen PEUGEOT- H än dl er o der einequalifizierte Werkstatt.
Glühlampen der
Nebelscheinwerfer
Wenden Sie sich zum Austauschen dieser Glühlampen an das PEUGEOT- H än dl er net z
oder an eine qualifizier te Werkstatt.

)Drehen Sie den Lampenträger B
um eineVierteldrehung und ziehen Sie ihn ab. )Drehen Sie die Glühlampe um eineVierteldrehung. )Entfernen Sie die Glühlampe und tauschenSie sie aus.
Bei Problemen wenden Sie sich bitte an das
PEUGE
OT-Händlernetz oder eine qualifizierte
Werkstatt.

2. Fahr trichtungsanzeiger (PY 21 W bernsteingelb)3. Abblendlicht / Fernlicht(H4 - 60/55W)

9

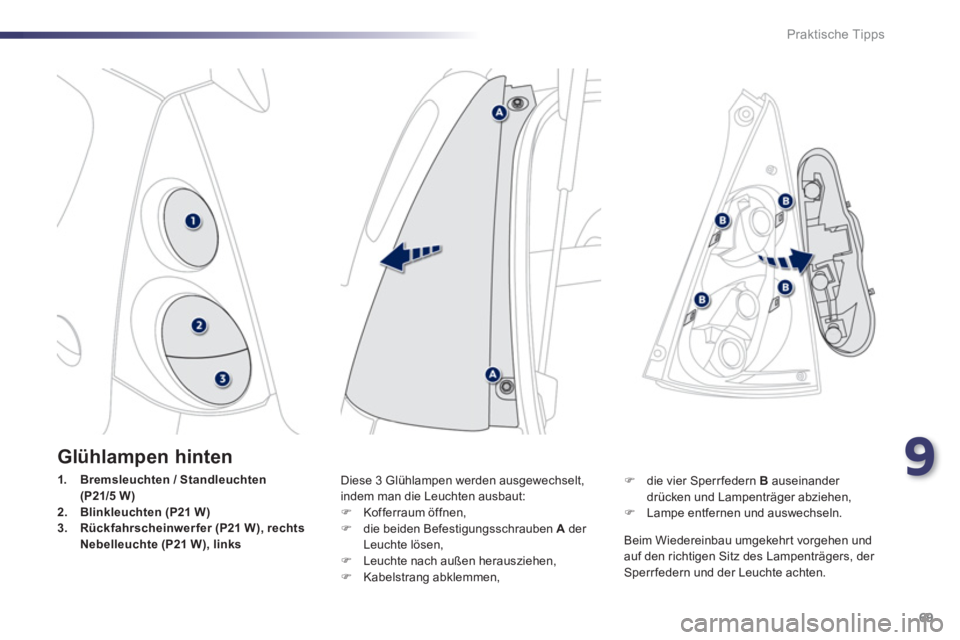

69 Praktische Tipps
Glühlampen hinten
1.Bremsleuchten / Standleuchten(P21/5 W)2.Blinkleuchten (P21 W)3.Rückfahrscheinwerfer (P21 W), rechtsNebelleuchte (P21 W), links
Diese 3 Glühlampen werden ausgewechselt, indem man die Leuchten ausbaut:) Kofferraum öffnen, )
die beiden Befestigungsschrauben Ader
Leuchte lösen,) Leuchte nach außen herausziehen, )
Kabelstrang abklemmen,
Beim Wiedereinbau um
gekehrt vorgehen und
auf den richtigen Sitz des Lampenträgers, der Sperrfedern und der Leuchte achten.
) die vier Sperrfedern B
auseinander
drücken und Lampenträger abziehen, ) Lampe entfernen und auswechseln.

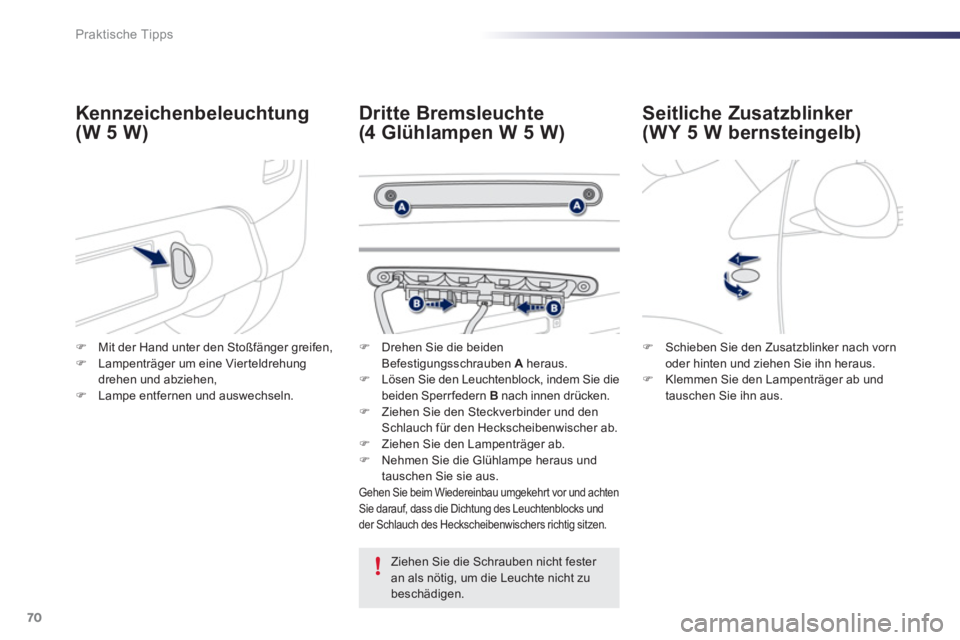

70Praktische Tipps
Seitliche Zusatzblinker
(WY 5 W bernsteingelb)
Dritte Bremsleuchte
(4 Glühlampen W 5 W)
Kennzeichenbeleuchtung
(W 5 W)

Ziehen Sie die Schrauben nicht fester an als nötig, um die Leuchte nicht zu
beschädigen.
)Mit der Hand unter den Stoßfänger greifen, )Lampenträger um eine Vierteldrehungdrehen und abziehen,)Lampe entfernen und auswechseln.


)
Drehen Sie die beiden
Befestigungsschrauben Aheraus.) Lösen Sie den Leuchtenblock, indem Sie die
beiden Sperrfedern Bnach innen drücken.) Ziehen Sie den Steckverbinder und denSchlauch für den Heckscheibenwischer ab. )
Ziehen Sie den Lampenträger ab.)
Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus. Gehen Sie beim Wiedereinbau umgekehrt vor und achten Sie darauf, dass die Dichtung des Leuchtenblocks und
der Schlauch des Heckscheibenwischers richtig sitzen.
)Schieben Sie den Zusatzblinker nach vorn
oder hinten und ziehen Sie ihn heraus. )Klemmen Sie den Lampenträger ab und
tauschen Sie ihn aus.
