2012 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

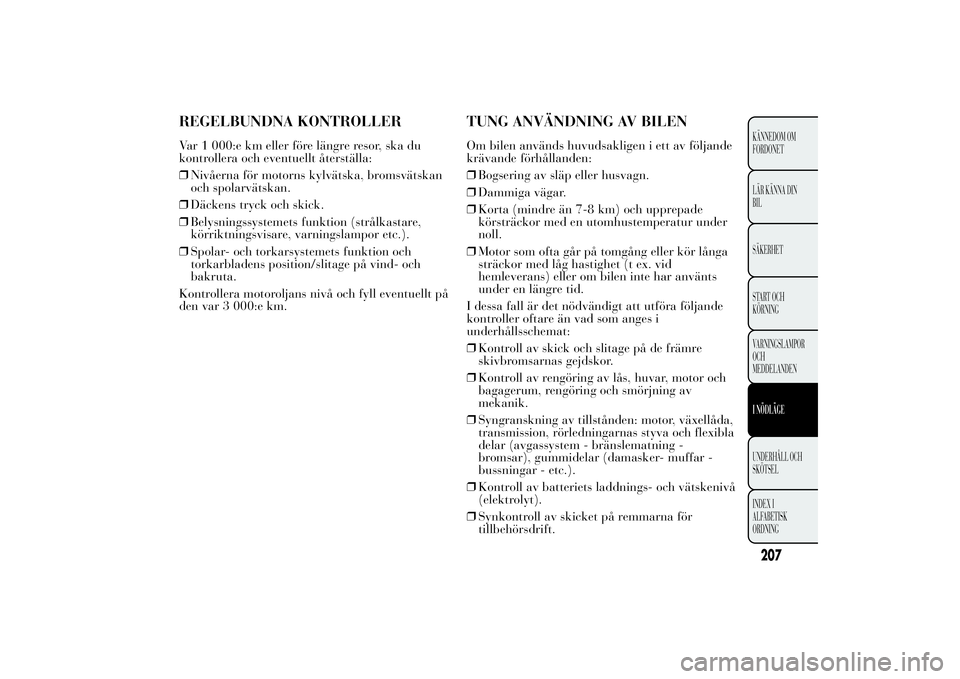

REGELBUNDNA KONTROLLERVar 1 000:e km eller före längre resor, ska du
kontrollera och eventuellt återställa:
❒Nivåerna för motorns kylvätska, bromsvätskan
och spolarvätskan.
❒Däckens tryck och skick.
❒Belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor etc.).
❒Spolar- och torkarsystemets funktion och
torkarbladens position/slitage på vind- och
bakruta.
Kontrollera motoroljans nivå och fyll eventuellt på
den var 3 000:e km.
TUNG ANVÄNDNING AV BILENOm bilen används huvudsakligen i ett av följande
krävande förhållanden:
❒Bogsering av släp eller husvagn.
❒Dammiga vägar.
❒Korta (mindre än 7-8 km) och upprepade
körsträckor med en utomhustemperatur under
noll.
❒Motor som ofta går på tomgång eller kör långa
sträckor med låg hastighet (t ex. vid
hemleverans) eller om bilen inte har använts
under en längre tid.
I dessa fall är det nödvändigt att utföra följande
kontroller oftare än vad som anges i
underhållsschemat:
❒Kontroll av skick och slitage på de främre
skivbromsarnas gejdskor.
❒Kontroll av rengöring av lås, huvar, motor och
bagagerum, rengöring och smörjning av
mekanik.
❒Syngranskning av tillstånden: motor, växellåda,
transmission, rörledningarnas styva och flexibla
delar (avgassystem - bränslematning -
bromsar), gummidelar (damasker- muffar -
bussningar - etc.).
❒Kontroll av batteriets laddnings- och vätskenivå
(elektrolyt).
❒Synkontroll av skicket på remmarna för
tillbehörsdrift.
207KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

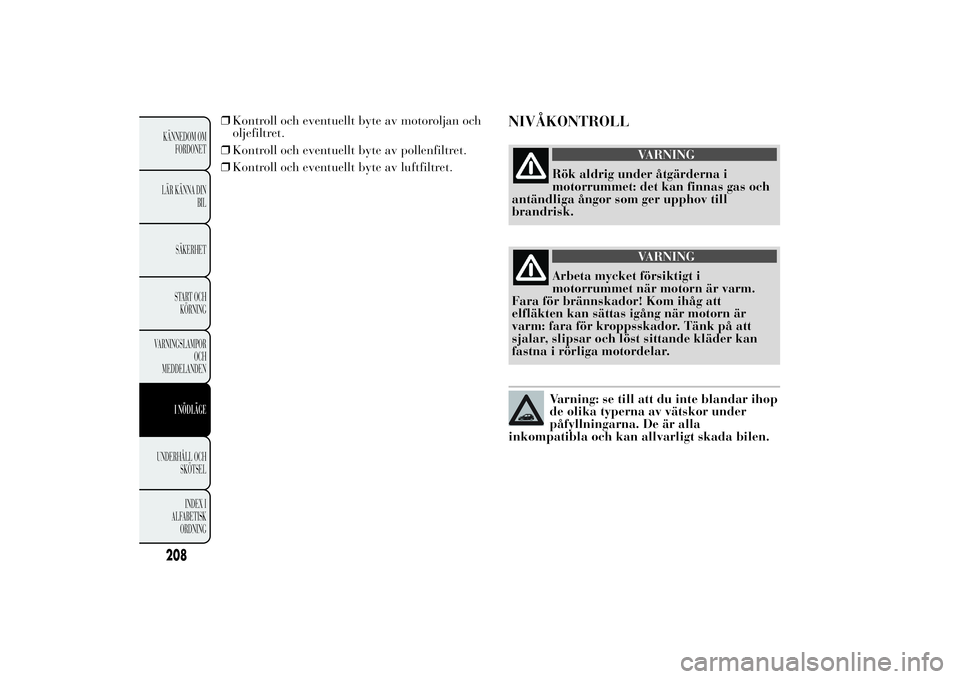

❒Kontroll och eventuellt byte av motoroljan och
oljefiltret.
❒Kontroll och eventuellt byte av pollenfiltret.
❒Kontroll och eventuellt byte av luftfiltret.
NIVÅKONTROLL
VARNING
Rök aldrig under åtgärderna i
motorrummet: det kan finnas gas och
antändliga ångor som ger upphov till
brandrisk.
VARNING
Arbeta mycket försiktigt i
motorrummet när motorn är varm.
Fara för brännskador! Kom ihåg att
elfläkten kan sättas igång när motorn är
varm: fara för kroppsskador. Tänk på att
sjalar, slipsar och löst sittande kläder kan
fastna i rörliga motordelar.Varning: se till att du inte blandar ihop
de olika typerna av vätskor under
påfyllningarna. De är alla
inkompatibla och kan allvarligt skada bilen.
208KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

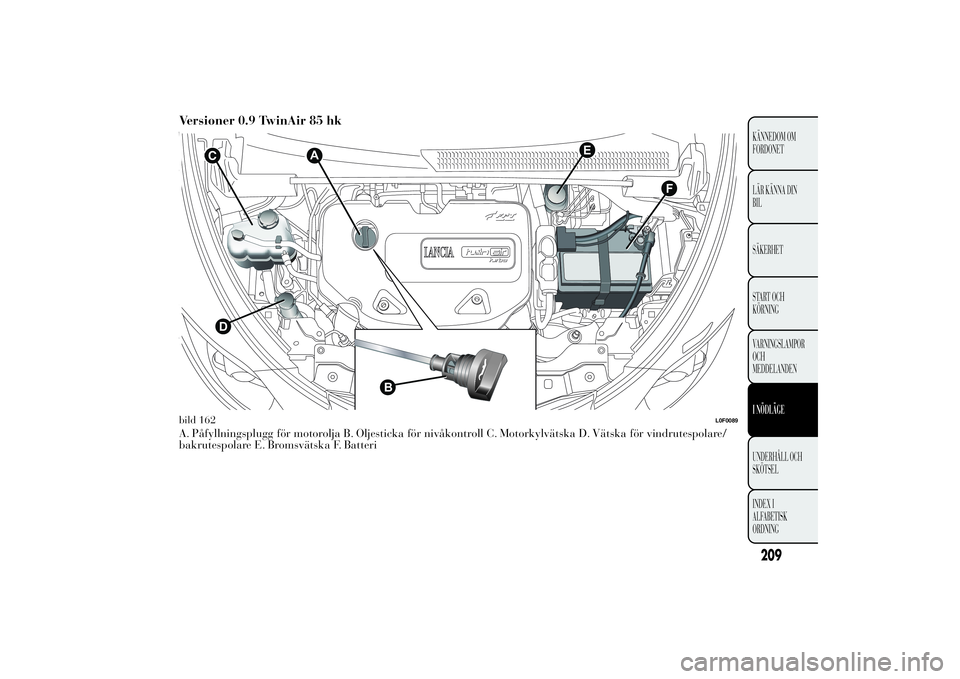

Versioner 0.9 TwinAir 85 hkA. Påfyllningsplugg för motorolja B. Oljesticka för nivåkontroll C. Motorkylvätska D. Vätska för vindrutespolare/
bakrutespolare E. Bromsvätska F. Batteri
F
E
CD
B
A
bild 162
L0F0089
209KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Versioner 1.28V69hkA. Oljesticka för nivåkontroll B. Påfyllningsplugg för motorolja C. Motorkylvätska D. Vätska för vindrutespolare/
bakrutespolare E. Bromsvätska F. Batteribild 163
L0F0050
210KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Versioner 1.3 16 V MultijetA. Oljesticka för nivåkontroll B. Påfyllningsplugg för motorolja C. Motorkylvätska D. Vätska för vindrutespolare/
bakrutespolare E. Bromsvätska F. Batteri
E
A
CD
B
F
bild 164
L0F0090
211KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

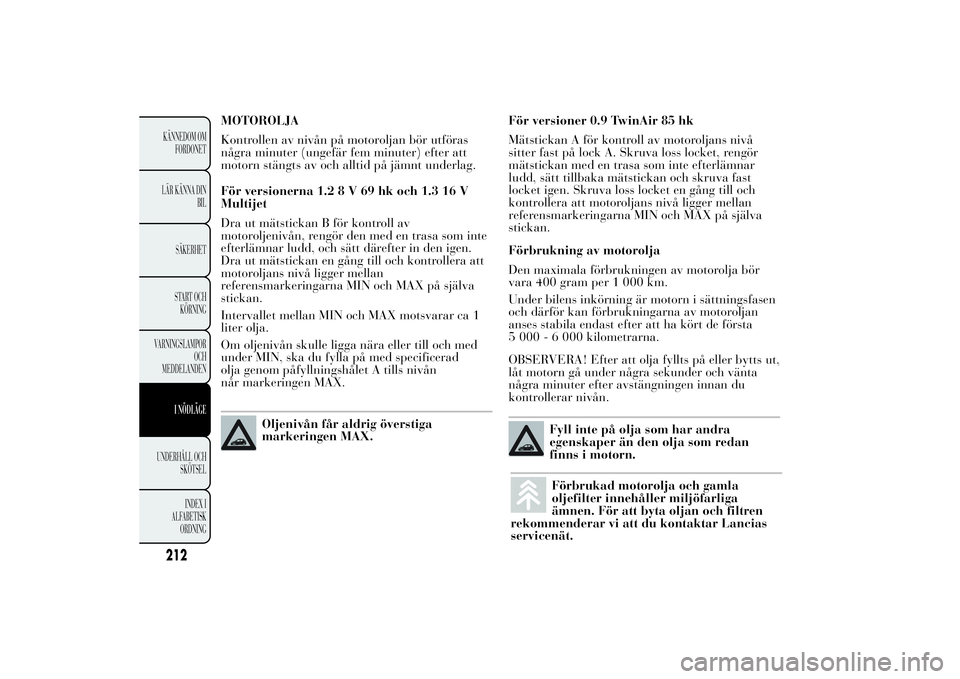

MOTOROLJA
Kontrollen av nivån på motoroljan bör utföras
några minuter (ungefär fem minuter) efter att
motorn stängts av och alltid på jämnt underlag.
För versionerna 1.28V69hkoch1.316V
Multijet
Dra ut mätstickan B för kontroll av
motoroljenivån, rengör den med en trasa som inte
efterlämnar ludd, och sätt därefter in den igen.
Dra ut mätstickan en gång till och kontrollera att
motoroljans nivå ligger mellan
referensmarkeringarna MIN och MAX på själva
stickan.
Intervallet mellan MIN och MAX motsvarar ca 1
liter olja.
Om oljenivån skulle ligga nära eller till och med
under MIN, ska du fylla på med specificerad
olja genom påfyllningshålet A tills nivån
når markeringen MAX.
Oljenivån får aldrig överstiga
markeringen MAX.För versioner 0.9 TwinAir 85 hk
Mätstickan A för kontroll av motoroljans nivå
sitter fast på lock A. Skruva loss locket, rengör
mätstickan med en trasa som inte efterlämnar
ludd, sätt tillbaka mätstickan och skruva fast
locket igen. Skruva loss locket en gång till och
kontrollera att motoroljans nivå ligger mellan
referensmarkeringarna MIN och MAX på själva
stickan.
Förbrukning av motorolja
Den maximala förbrukningen av motorolja bör
vara 400 gram per 1 000 km.
Under bilens inkörning är motorn i sättningsfasen
och därför kan förbrukningarna av motoroljan
anses stabila endast efter att ha kört de första
5 000 - 6 000 kilometrarna.
OBSERVERA! Efter att olja fyllts på eller bytts ut,
låt motorn gå under några sekunder och vänta
några minuter efter avstängningen innan du
kontrollerar nivån.
Fyll inte på olja som har andra
egenskaper än den olja som redan
finns i motorn.
212KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
Förbrukad motorolja och gamla
oljefilter innehåller miljöfarliga
ämnen. För att byta oljan och filtren
rekommenderar vi att du kontaktar Lancias
servicenät.

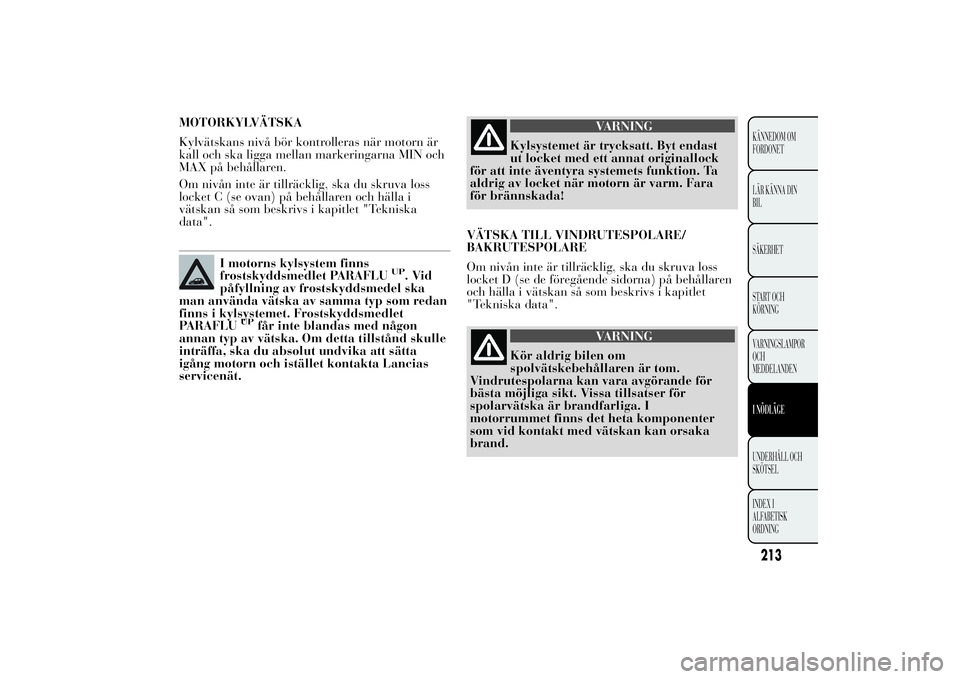

MOTORKYLVÄTSKA
Kylvätskans nivå bör kontrolleras när motorn är
kall och ska ligga mellan markeringarna MIN och
MAX på behållaren.
Om nivån inte är tillräcklig, ska du skruva loss
locket C (se ovan) på behållaren och hälla i
vätskan så som beskrivs i kapitlet "Tekniska
data".
I motorns kylsystem finns
frostskyddsmedlet PARAFLU
UP
.Vid
påfyllning av frostskyddsmedel ska
man använda vätska av samma typ som redan
finns i kylsystemet. Frostskyddsmedlet
PARAFLU
UP
får inte blandas med någon
annan typ av vätska. Om detta tillstånd skulle
inträffa, ska du absolut undvika att sätta
igång motorn och istället kontakta Lancias
servicenät.
VARNING
Kylsystemet är trycksatt. Byt endast
ut locket med ett annat originallock
för att inte äventyra systemets funktion. Ta
aldrig av locket när motorn är varm. Fara
för brännskada!
VÄTSKA TILL VINDRUTESPOLARE/
BAKRUTESPOLARE
Om nivån inte är tillräcklig, ska du skruva loss
locket D (se de föregående sidorna) på behållaren
och hälla i vätskan så som beskrivs i kapitlet
"Tekniska data".
VARNING
Kör aldrig bilen om
spolvätskebehållaren är tom.
Vindrutespolarna kan vara avgörande för
bästa möjliga sikt. Vissa tillsatser för
spolarvätska är brandfarliga. I
motorrummet finns det heta komponenter
som vid kontakt med vätskan kan orsaka
brand.
213KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

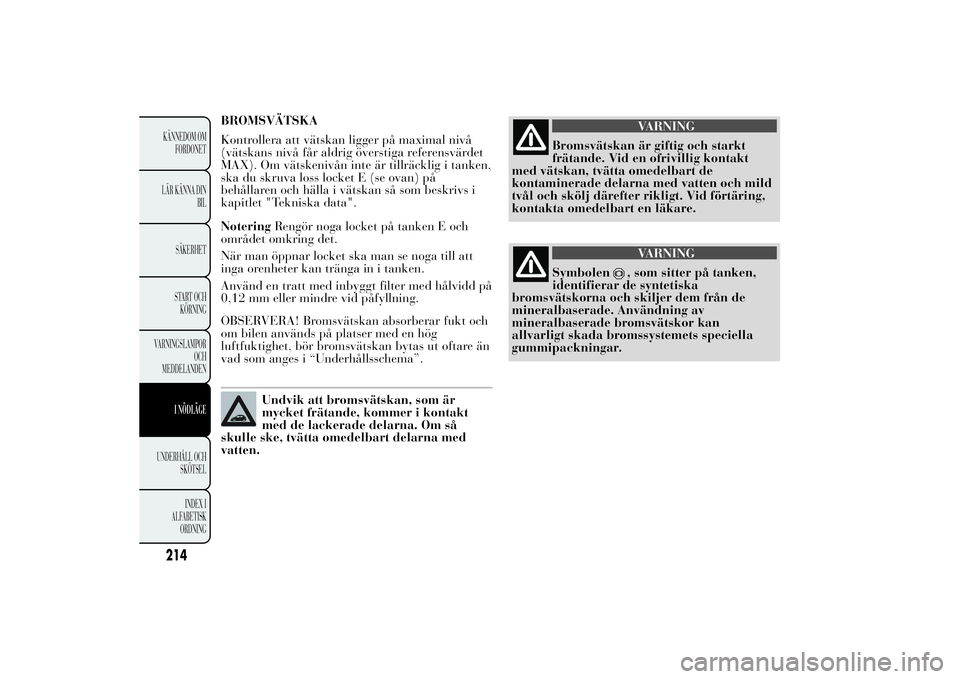

BROMSVÄTSKA
Kontrollera att vätskan ligger på maximal nivå
(vätskans nivå får aldrig överstiga referensvärdet
MAX). Om vätskenivån inte är tillräcklig i tanken,
ska du skruva loss locket E (se ovan) på
behållaren och hälla i vätskan så som beskrivs i
kapitlet "Tekniska data".
NoteringRengör noga locket på tanken E och
området omkring det.
När man öppnar locket ska man se noga till att
inga orenheter kan tränga in i tanken.
Använd en tratt med inbyggt filter med hålvidd på
0,12 mm eller mindre vid påfyllning.
OBSERVERA! Bromsvätskan absorberar fukt och
om bilen används på platser med en hög
luftfuktighet, bör bromsvätskan bytas ut oftare än
vad som anges i “Underhållsschema”.
Undvik att bromsvätskan, som är
mycket frätande, kommer i kontakt
med de lackerade delarna. Om så
skulle ske, tvätta omedelbart delarna med
vatten.
VARNING
Bromsvätskan är giftig och starkt
frätande. Vid en ofrivillig kontakt
med vätskan, tvätta omedelbart de
kontaminerade delarna med vatten och mild
tvål och skölj därefter rikligt. Vid förtäring,
kontakta omedelbart en läkare.
VARNING
Symbolen
, som sitter på tanken,
identifierar de syntetiska
bromsvätskorna och skiljer dem från de
mineralbaserade. Användning av
mineralbaserade bromsvätskor kan
allvarligt skada bromssystemets speciella
gummipackningar.
