2012 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

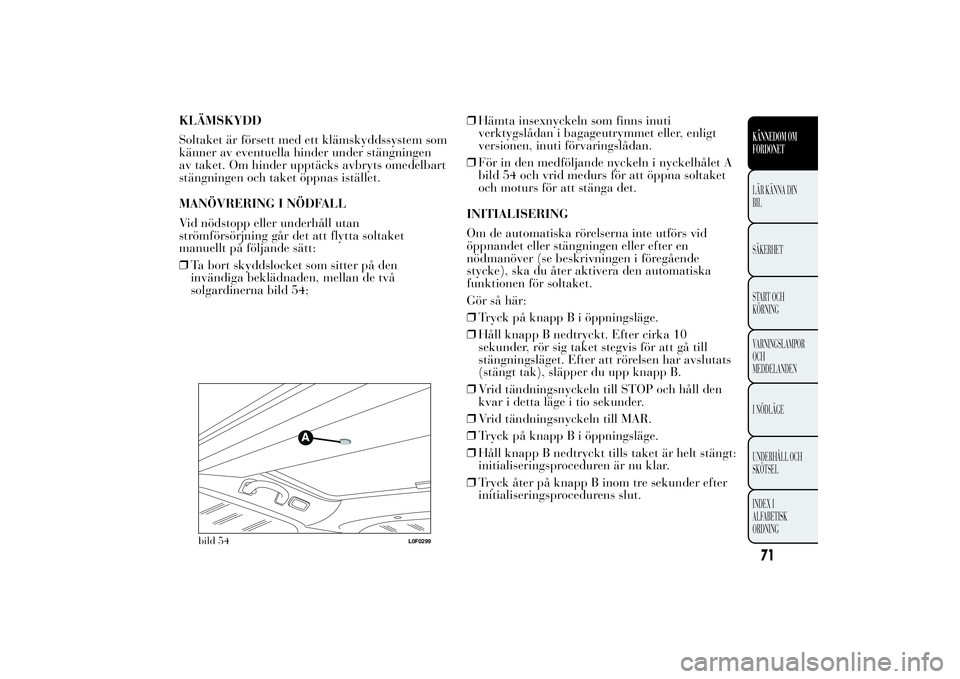

KLÄMSKYDD
Soltaket är försett med ett klämskyddssystem som
känner av eventuella hinder under stängningen
av taket. Om hinder upptäcks avbryts omedelbart
stängningen och taket öppnas istället.
MANÖVRERING I NÖDFALL
Vid nödstopp eller underhåll utan
strömförsörjning går det att flytta soltaket
manuellt på följande sätt:
❒Ta bort skyddslocket som sitter på den
invändiga beklädnaden, mellan de två
solgardinerna bild 54;❒Hämta insexnyckeln som finns inuti
verktygslådan i bagageutrymmet eller, enligt
versionen, inuti förvaringslådan.
❒För in den medföljande nyckeln i nyckelhålet A
bild 54 och vrid medurs för att öppna soltaket
och moturs för att stänga det.
INITIALISERING
Om de automatiska rörelserna inte utförs vid
öppnandet eller stängningen eller efter en
nödmanöver (se beskrivningen i föregående
stycke), ska du åter aktivera den automatiska
funktionen för soltaket.
Gör så här:
❒Tryck på knapp B i öppningsläge.
❒Håll knapp B nedtryckt. Efter cirka 10
sekunder, rör sig taket stegvis för att gå till
stängningsläget. Efter att rörelsen har avslutats
(stängt tak), släpper du upp knapp B.
❒Vrid tändningsnyckeln till STOP och håll den
kvar i detta läge i tio sekunder.
❒Vrid tändningsnyckeln till MAR.
❒Tryck på knapp B i öppningsläge.
❒Håll knapp B nedtryckt tills taket är helt stängt:
initialiseringsproceduren är nu klar.
❒Tryck åter på knapp B inom tre sekunder efter
initialiseringsprocedurens slut.
bild 54
L0F0299
71KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

❒Håll knapp B nedtryckt. En automatisk cykel
utförs där taket öppnas och stängs. Om detta
inte sker, ska du upprepa åtgärderna från
början.
❒Håll knapp B nedtryckt hela tiden och vänta
tills taket är helt stängt.
DÖRRARLÅSA/LÅSA UPP DÖRRARNA MED
CENTRALLÅS
Låsa dörrarna utifrån
Tryck på knappen
på fjärrkontrollen med
stängda dörrar eller för in nyckeln och vrid om
metallinsatsen (inuti nyckeln) i dörrlåset på
förarsidan. Att samtliga dörrar är låsta markeras
med tänd LED-lampa ovanför knappen
.
Dörrlåset aktiveras:
❒När alla dörrarna är stängda.
❒När alla dörrarna är stängda och bagageluckan
är öppen.
Låsa upp dörrarna utifrån
Tryck på knappen
på fjärrkontrollen eller för in
nyckeln och vrid om metallinsatsen (inuti
nyckeln) i dörrlåset på förarsidan.
Låsa/låsa upp dörrarna inifrån
Tryck på knappen. Knappen är utrustad med
en LED-lampa som anger status för bilen (låsta
eller upplåsta dörrar).
LED-lampan lyser: låsta dörrar. Tryck igen på
knappen
för att låsa upp alla dörrar med
centrallåset och stänga av LED-lampan.
LED-lampan är släckt: upplåsta dörrar. Tryck
igen på knappen
för att låsa alla dörrar med
centrallåset. Dörrlåsen aktiveras bara om alla
dörrar är ordentligt stängda.
72
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Om du har låst dörrarna med fjärrkontrollen eller
dörrlåset, går det inte att låsa upp dem med
knappen med
.
Även vid strömavbrott (utlöst säkring eller
bortkopplat batteri osv.), går det fortfarande att
låsa dörrarna manuellt.
OBSERVERA! När centrallåset är på, kan man
ändå öppna dörren på passagerarsidan inifrån
genom att använda dörrhandtaget (LED-lampan
fortsätter att lysa). Om man däremot öppnar
dörren på förarsidan genom att dra i den
invändiga spaken, låser detta upp samtliga dörrar
med centrallåset.
OBSERVERA! De bakre dörrarna kan inte öppnas
inifrån så länge som barnlåset är på (se
beskrivningen i det följande avsnittet).
BARNLÅS
Barnlåset gör att bakdörrarna inte kan öppnas
inifrån.
Anordningen A bild 55 kan endast aktiveras med
öppna dörrar:
❒Position 1 - barnlåset är på (låst dörr).
❒Position 2 - barnlåset är av (dörren kan öppnas
inifrån).
Anordningen förblir aktiverad även när dörrarna
låses upp elektriskt.
OBSERVERA! De bakre dörrarna kan inte öppnas
inifrån så länge som barnlåset är aktiverat.
bild 55
L0F0080
73KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

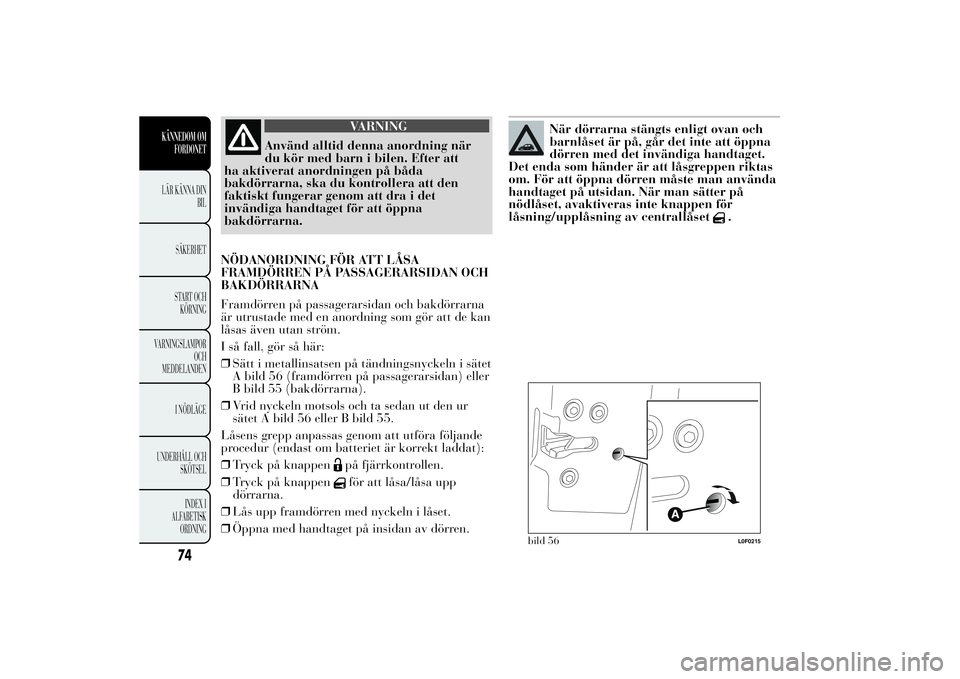

VARNING
Använd alltid denna anordning när
du kör med barn i bilen. Efter att
ha aktiverat anordningen på båda
bakdörrarna, ska du kontrollera att den
faktiskt fungerar genom att dra i det
invändiga handtaget för att öppna
bakdörrarna.
NÖDANORDNING FÖR ATT LÅSA
FRAMDÖRREN PÅ PASSAGERARSIDAN OCH
BAKDÖRRARNA
Framdörren på passagerarsidan och bakdörrarna
är utrustade med en anordning som gör att de kan
låsas även utan ström.
I så fall, gör så här:
❒Sätt i metallinsatsen på tändningsnyckeln i sätet
A bild 56 (framdörren på passagerarsidan) eller
B bild 55 (bakdörrarna).
❒Vrid nyckeln motsols och ta sedan ut den ur
sätet A bild 56 eller B bild 55.
Låsens grepp anpassas genom att utföra följande
procedur (endast om batteriet är korrekt laddat):
❒Tryck på knappen
på fjärrkontrollen.
❒Tryck på knappenför att låsa/låsa upp
dörrarna.
❒Lås upp framdörren med nyckeln i låset.
❒Öppna med handtaget på insidan av dörren.
När dörrarna stängts enligt ovan och
barnlåset är på, går det inte att öppna
dörren med det invändiga handtaget.
Det enda som händer är att låsgreppen riktas
om. För att öppna dörren måste man använda
handtaget på utsidan. När man sätter på
nödlåset, avaktiveras inte knappen för
låsning/upplåsning av centrallåset
.
bild 56
L0F0215
74
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

❒Tryck på knappen
på fjärrkontrollen eller
tryck på
på instrumentpanelen för att
låsa/låsa upp dörrarna.
❒Tryck på knappen
på fjärrkontrollen eller
tryck på
på instrumentpanelen för att
låsa/låsa upp dörrarna.

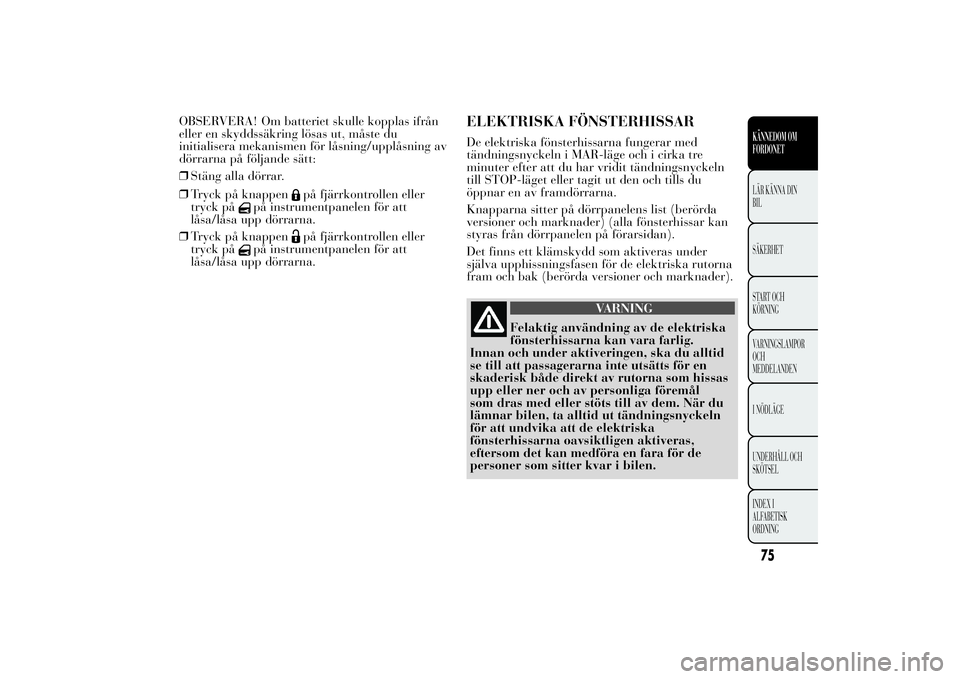

ELEKTRISKA FÖNSTERHISSARDe elektriska fönsterhissarna fungerar med
tändningsnyckeln i MAR-läge och i cirka tre
minuter efter att du har vridit tändningsnyckeln
till STOP-läget eller tagit ut den och tills du
öppnar en av framdörrarna.
Knapparna sitter på dörrpanelens list (berörda
versioner och marknader) (alla fönsterhissar kan
styras från dörrpanelen på förarsidan).
Det finns ett klämskydd som aktiveras under
själva upphissningsfasen för de elektriska rutorna
fram och bak (berörda versioner och marknader).
VARNING
Felaktig användning av de elektriska
fönsterhissarna kan vara farlig.
Innan och under aktiveringen, ska du alltid
se till att passagerarna inte utsätts för en
skaderisk både direkt av rutorna som hissas
upp eller ner och av personliga föremål
som dras med eller stöts till av dem. När du
lämnar bilen, ta alltid ut tändningsnyckeln
för att undvika att de elektriska
fönsterhissarna oavsiktligen aktiveras,
eftersom det kan medföra en fara för de
personer som sitter kvar i bilen.
75KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
OBSERVERA! Om batteriet skulle kopplas ifrån
eller en skyddssäkring lösas ut, måste du
initialisera mekanismen för låsning/upplåsning av
dörrarna på följande sätt:
❒Stäng alla dörrar.

REGLAGE
Dörr fram på förarsidan
A bild 57: öppna/stänga vänster ruta fram;
kontinuerlig automatisk funktion under fasen för
att öppna eller stänga rutan.
B: öppna/stänga höger ruta fram; kontinuerlig
automatisk funktion under fasen för att öppna
eller stänga rutan (berörda versioner och
marknader).
C: aktivering/avaktivering av reglagen för
fönsterhissarna till bakdörrarna;
D: öppna/stänga den bakre vänstra rutan
(berörda versioner och marknader); "kontinuerlig
automatisk" funktion när rutan öppnas och
stängs;E: öppna/stänga den bakre högra rutan (berörda
versioner och marknader); "kontinuerlig
automatisk" funktion när rutan öppnas och
stängs.
Tryck på knapparna för att öppna/stänga önskat
fönster. Genom att trycka helt kort på en av de två
knapparna förs rutan stegvis upp/ned, medan en
längre nedtryckning aktiverar en automatisk
kontinuerlig funktion både för öppning och
stängning av rutan.
Tryck igen på respektive knapp för att stoppa
rutan i önskat läge. Håll respektive knapp intryckt
några sekunder så öppnas eller stängs rutan hela
vägen automatiskt (endast om tändningsnyckeln
står i MAR-läget).
Framdörr på passagerarsidan/bakdörrar
(berörda versioner och marknader)
På listen på den främre dörrpanelen på
passagerarsidan och, på vissa versioner på
bakdörrarna, finns det knappar för att reglera
motsvarande ruta.
Säkerhetsanordning mot klämning
På bilen finns det en anordning för som skyddar
mot klämning vid öppning och stängning av
rutorna fram och bak. Det här säkerhetssystemet
känner av eventuella hinder under rutans
stängningsrörelse. Om hinder upptäcks avbryts
omedelbart stängningen och rutan öppnas istället.
Den här anordningen är därför användbar även
om fönsterhissarna skulle aktiveras oavsiktligen
av barn som sitter i bilen.
bild 57
L0F0162
76
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Klämskyddet fungerar både under manuell och
automatisk manövrering av fönsterhissarna. Efter
att klämskyddet har aktiverats, avbryts fönstrets
rörelse omedelbart och omvänds sedan. Medan
detta sker går det inte att på något sätt manövrera
fönstret.
OBSERVERA! Om klämskyddet ingriper tre
gånger i följd inom en minut eller om det verkar
vara trasigt, kommer den automatiska funktionen
för stängning av fönsterrutan att hämmas. I så
fall är det endast möjligt att manövrera rutan med
en halv sekunds rörelser och du måste släppa
upp knappen inför varje manöver. För att
återställa systemets riktiga funktion, måste man
sänka den gällande rutan.
OBSERVERA! Med tändningsnyckeln i
STOP-läget eller utdragen, förblir fönsterhissarna
aktiva i ytterligare 3 minuter cirka och
avaktiveras sedan omedelbart så snart en dörr
öppnas.
OBSERVERA! Om klämskyddet har installerats,
ska du trycka på knappen
på fjärrkontrollen
och hålla den intryckt i mer än två sekunder för
att öppna rutorna tills motsvarande knapp trycks
ner av användaren. Om du i stället trycker på
knappen
och håller den nedtryckt i mer än två
sekunder, stängs rutorna.
Skyddet uppfyller kraven i direktivet
2000/4/EG om skydd för passagerare
som lutar sig ut ur bilen.Initialisering av fönsterhissystemet
Initialiseringsproceduren ska utföras med stängda
dörrar och på varje dörr så som beskrivs nedan:
❒Ställ rutan som ska initialiseras i den övre
slaglängdens läge med den manuella
funktionen.
❒När rutan nått detta läge trycker du in reglaget
som styr rutans höjning i åtminstone en sekund.
77KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

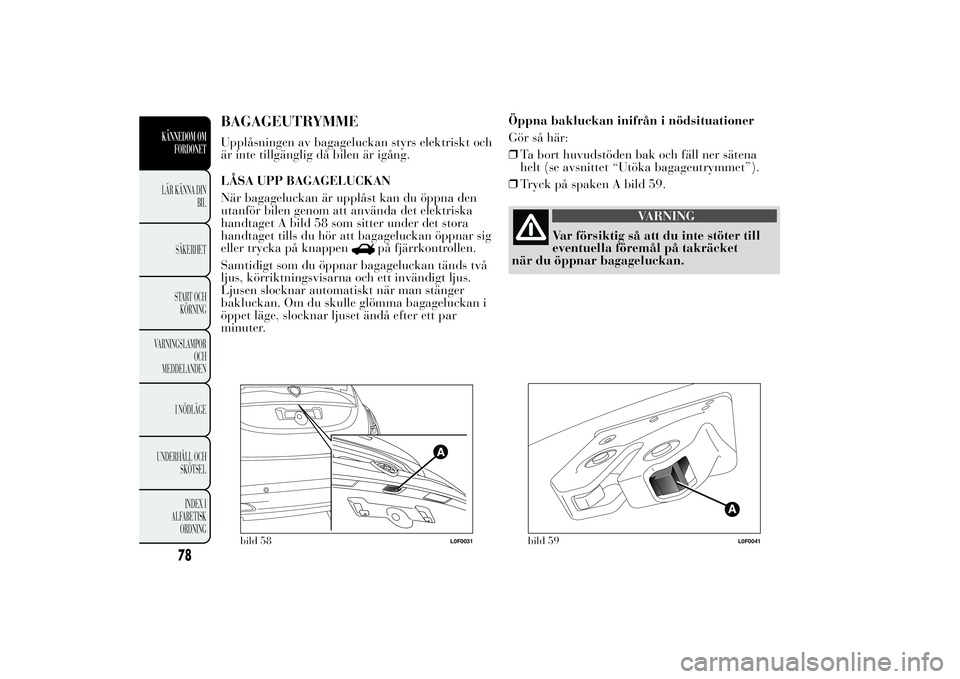

BAGAGEUTRYMMEUpplåsningen av bagageluckan styrs elektriskt och
är inte tillgänglig då bilen är igång.
LÅSA UPP BAGAGELUCKAN
När bagageluckan är upplåst kan du öppna den
utanför bilen genom att använda det elektriska
handtaget A bild 58 som sitter under det stora
handtaget tills du hör att bagageluckan öppnar sig
eller trycka på knappen
på fjärrkontrollen.
Samtidigt som du öppnar bagageluckan tänds två
ljus, körriktningsvisarna och ett invändigt ljus.
Ljusen slocknar automatiskt när man stänger
bakluckan. Om du skulle glömma bagageluckan i
öppet läge, slocknar ljuset ändå efter ett par
minuter.Öppna bakluckan inifrån i nödsituationer
Gör så här:
❒Ta bort huvudstöden bak och fäll ner sätena
helt (se avsnittet “Utöka bagageutrymmet”).
❒Tryck på spaken A bild 59.
VARNING
Var försiktig så att du inte stöter till
eventuella föremål på takräcket
när du öppnar bagageluckan.
bild 58
L0F0031
bild 59
L0F0041
78
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
