2012 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren i sätet.
VARNING
Vänta tills avgasröret har svalnat
innan du sätter igång med lampbytet:
FARA FÖR BRÄNNSKADOR!BACKLJUS
För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du vrida
lamphållaren B bild 140i 1/4 varv.
❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren i sätet.
NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
❒Ta bort den genomskinliga lamplinsen A bild
141;
❒Vrid lamphållaren B bild 142medurs, ta ut
lampan C och byt ut den.
❒Sätt därefter tillbaka det genomskinliga
skyddet.
bild 140
L0F0219
bild 141
L0F0259
183KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
DIMBAKLJUS
För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du vrida
lamphållaren A bild 140i 1/4 varv.

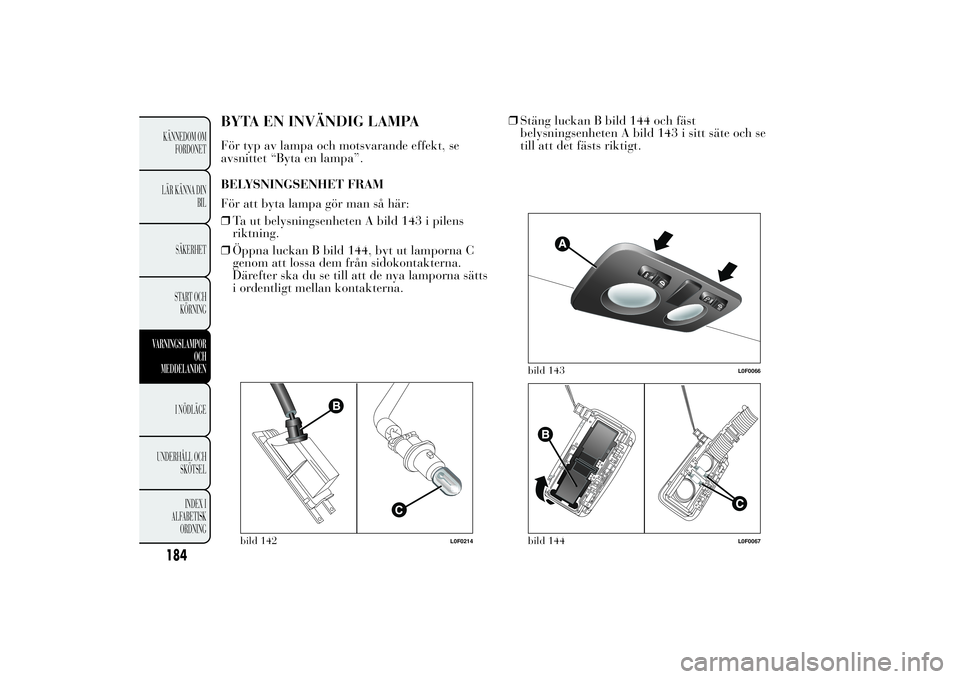

BYTA EN INVÄNDIG LAMPAFör typ av lampa och motsvarande effekt, se
avsnittet “Byta en lampa”.
BELYSNINGSENHET FRAM
För att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 143 i pilens
riktning.
❒Öppna luckan B bild 144, byt ut lamporna C
genom att lossa dem från sidokontakterna.
Därefter ska du se till att de nya lamporna sätts
i ordentligt mellan kontakterna.❒Stäng luckan B bild 144 och fäst
belysningsenheten A bild 143 i sitt säte och se
till att det fästs riktigt.
bild 142
L0F0214
bild 143
L0F0066
bild 144
L0F0067
184KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

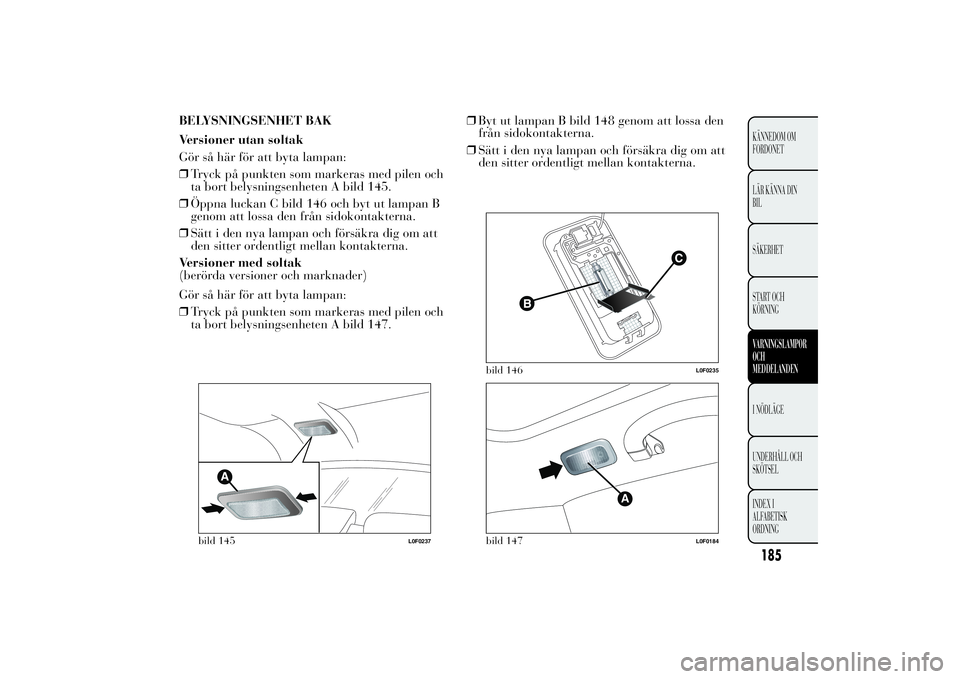

BELYSNINGSENHET BAK
Versioner utan soltak
Gör så här för att byta lampan:
❒Tryck på punkten som markeras med pilen och
ta bort belysningsenheten A bild 145.
❒Öppna luckan C bild 146 och byt ut lampan B
genom att lossa den från sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att
den sitter ordentligt mellan kontakterna.
Versioner med soltak
(berörda versioner och marknader)
Gör så här för att byta lampan:
❒Tryck på punkten som markeras med pilen och
ta bort belysningsenheten A bild 147.❒Byt ut lampan B bild 148 genom att lossa den
från sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att
den sitter ordentligt mellan kontakterna.
bild 145
L0F0237
bild 146
L0F0235
A
bild 147
L0F0184
185KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

BELYSNING I BAGAGEUTRYMMET
För att byta lampa gör man så här:
❒Öppna bagageluckan och ta ut
belysningsenheten A bild 149 i pilens riktning.
❒Öppna skyddet B och byt ut lampan.❒Stäng igen skyddet B på den transparenta
kåpan.
❒Montera tillbaka belysningsenheten A genom att
föra in den först på ena sidan och sedan trycka
på andra sidan tills du hör ett klickande låsljud.
BELYSNING I HANDSKFACKET
För att byta lampa gör man så här:
❒Öppna handskfacket och ta ut
belysningsenheten A bild 150.
❒Öppna skyddet B och byt ut lampan.
❒Stäng igen skyddet B på den transparenta
kåpan.
❒Montera tillbaka belysningsenheten A genom att
föra in den först på ena sidan och sedan trycka
på andra sidan tills du hör ett klickande låsljud.
bild 148
L0F0185
bild 149
L0F0100
bild 150
L0F0065
186KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

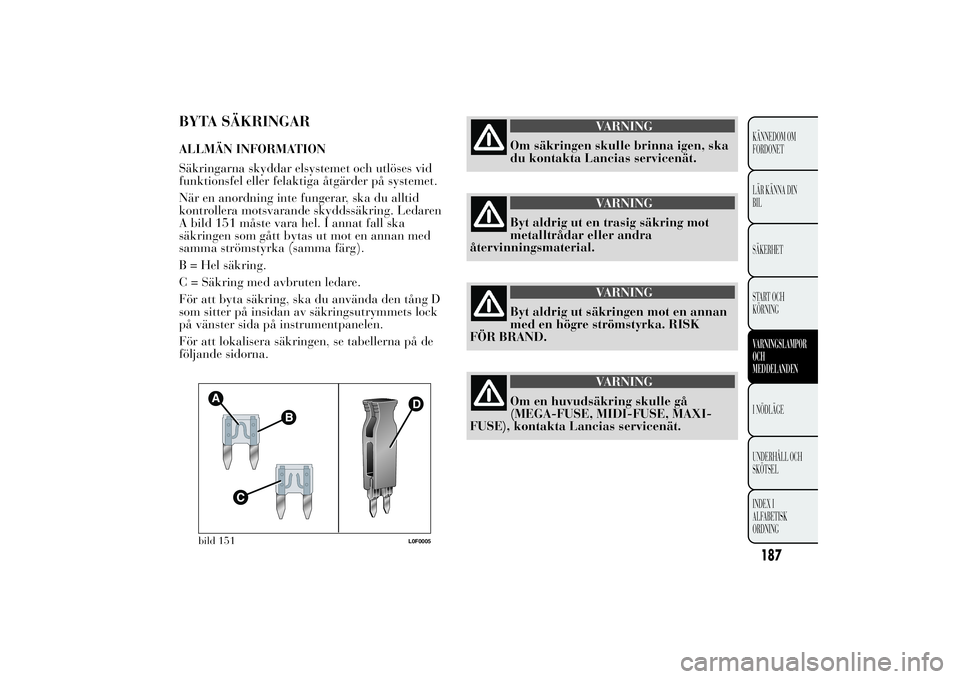

BYTA SÄKRINGARALLMÄN INFORMATION
Säkringarna skyddar elsystemet och utlöses vid
funktionsfel eller felaktiga åtgärder på systemet.
När en anordning inte fungerar, ska du alltid
kontrollera motsvarande skyddssäkring. Ledaren
A bild 151 måste vara hel. I annat fall ska
säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B = Hel säkring.
C = Säkring med avbruten ledare.
För att byta säkring, ska du använda den tång D
som sitter på insidan av säkringsutrymmets lock
på vänster sida på instrumentpanelen.
För att lokalisera säkringen, se tabellerna på de
följande sidorna.
VARNING
Om säkringen skulle brinna igen, ska
du kontakta Lancias servicenät.
VARNING
Byt aldrig ut en trasig säkring mot
metalltrådar eller andra
återvinningsmaterial.
VARNING
Byt aldrig ut säkringen mot en annan
med en högre strömstyrka. RISK
FÖR BRAND.
VARNING
Om en huvudsäkring skulle gå
(MEGA-FUSE, MIDI-FUSE, MAXI-
FUSE), kontakta Lancias servicenät.
bild 151
L0F0005
187KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VARNING
Innan en säkring byts ut, kontrollera
att tändningsnyckeln har dragits ut
ur tändlåset och att du har stängt av
och/eller avaktiverat alla installerade
enheter.
VARNING
Om en huvudsäkring för skydd av
säkerhetssystemen (airbagsystemet,
bromssystemet), framdrivningssystemen
(motorsystemet, växelsystemet) eller
körsystemet skulle gå, ska du vända dig till
Lancias servicenät.
SÄKRINGARNAS PLACERING
Säkringsbox i motorrummet
Den sitter bredvid batteriet. För åtkomst till
säkringarna bild 154 gör så här:
❒Flytta kåpan A bild 152.
❒skruva loss skruv A bild 153, lossa flikarna B
och dra lock C uppåt.
Siffrorna som identifierar de olika elektriska
delarna för varje säkring står på locket. När du
har bytt ut en säkring ska du se till att locket C till
säkringsboxen är ordentligt stängt.
bild 152
L0F0170
bild 153
L0F0094
188KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
Om du behöver tvätta motorrummet,
ska du vara noga med att inte rikta in
vattenstrålen direkt mot säkringsboxen
och vindrutetorkarnas drivmotorer.

.
bild 154
L0F0210
189KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

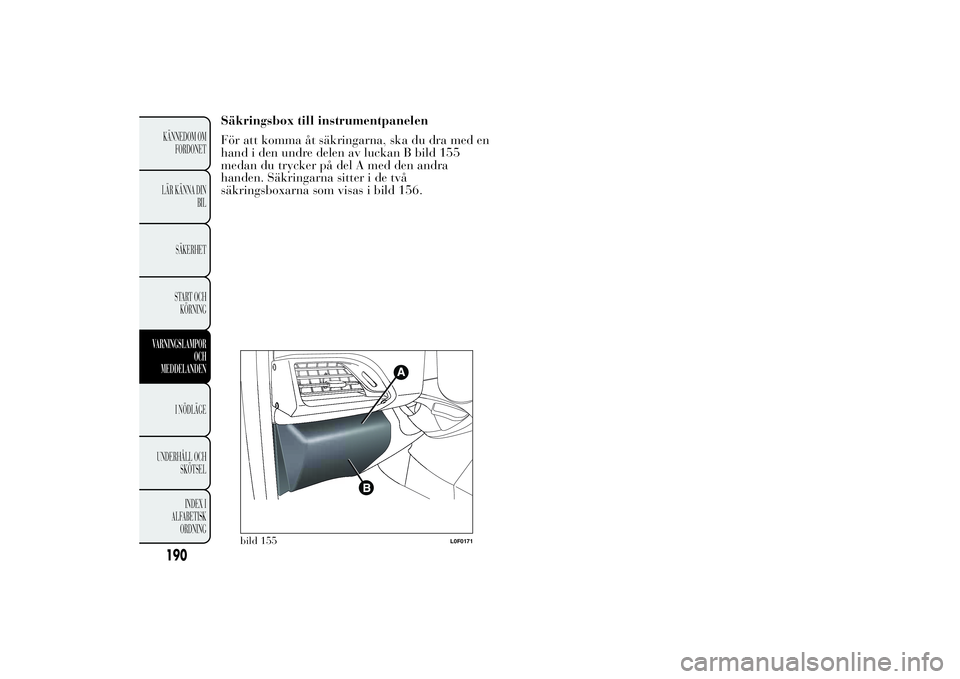

Säkringsbox till instrumentpanelen
För att komma åt säkringarna, ska du dra med en
hand i den undre delen av luckan B bild 155
medan du trycker på del A med den andra
handen. Säkringarna sitter i de två
säkringsboxarna som visas i bild 156.
bild 155
L0F0171
190KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
